Beispiel:
Da sich das Schlafzimmer im ersten Stock befindet, verwenden wir einen Subverteiler. Das Netzteil und der evonHOME Controller werden im Hauptverteiler eingeplant, die Busverlängerung sowie die Module für das Schlafzimmer im Subverteiler. Die beiden Verteiler werden mit dem Buskabel (CAT5) und der 24V Versorgung miteinander verbunden.

Vor Inbetriebnahme der evonHOME App solltest Du sicherstellen, dass Du mit demselben Netzwerk verbunden bist wie der evonHOME Controller. Gehe dazu in die WLAN Einstellungen Deines Gerätes und überprüfe das aktuell ausgewählte WLAN Netz bzw. wähle das Korrekte aus.

Nach der erfolgreichen Installation über den AppStore findest Du die App auf dem Homescreen, von dem Du sie direkt starten kannst. Nach einer kurzen Ladezeit befindest Du Dich in der Startansicht der App.

Hier kannst Du nach vorhandenen evonHOME Systemen suchen. Zur Auswahl stehen die Verbindung über ein lokales WiFi/WLAN oder über das Internet (z.B: Mobilfunk mittels einer sicheren HTTPS Verbindung).

Das evonHOME App sucht nun nach allen Systemen, die sich in Deinem Netzwerk befinden. Sobald eines oder mehrere gefunden wurden, werden diese zusammen mit der zugewiesenen IP Adresse angezeigt. Dein neues System wird bei Auslieferung mit dem Namen evonHOME + eindeutiger Identifikationsnummer (z.B.: evonHOME_1234AB) in deiner App gelistet. Die Benennung kann später von Dir geändert werden.

Nach der Auswahl Deines erkannten evonHOME Systems musst Du Dich als nächstes anmelden.

Nach der Auswahl deines gefundenen evonHOME Systems befindest Du Dich nun auf der Login Seite.

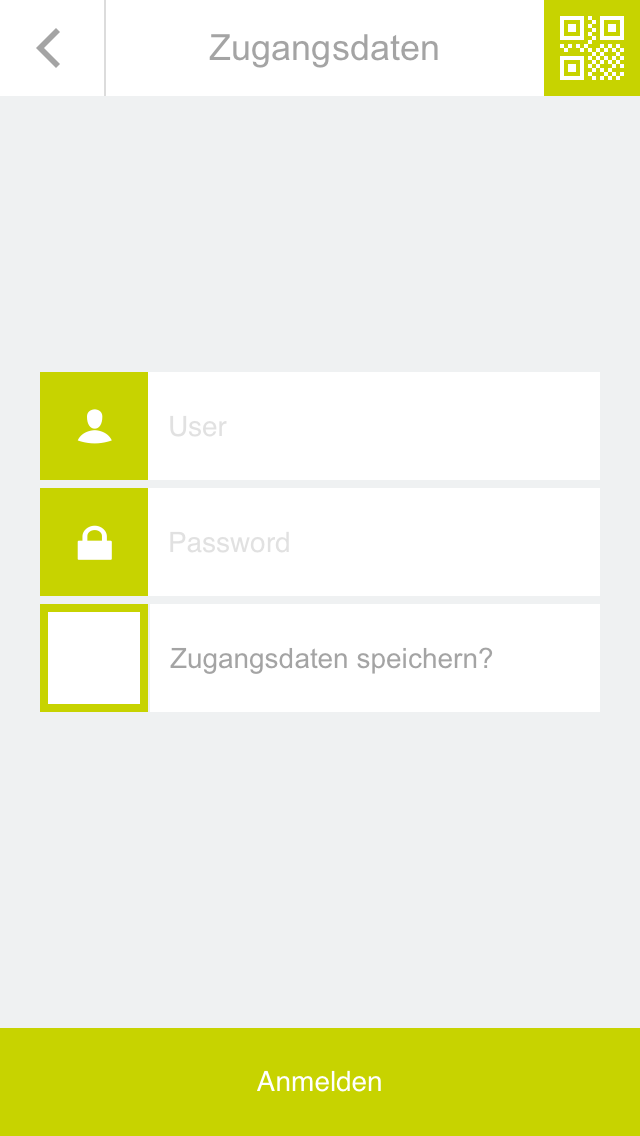

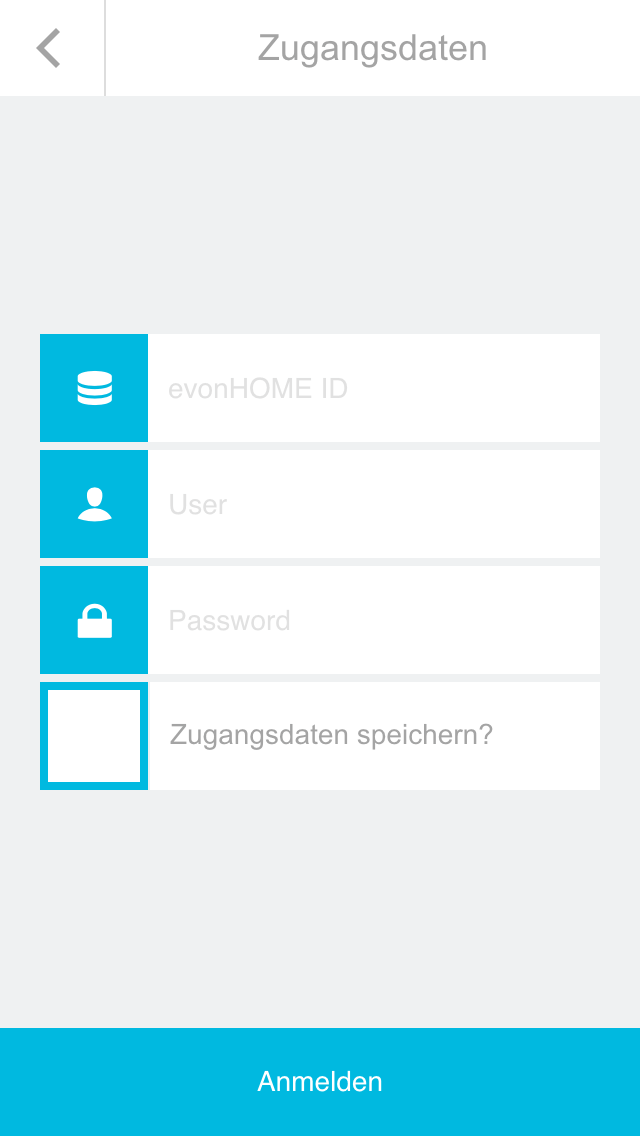

Melde Dich hier mit Deinem Benutzernamen und Passwort an. Außerdem kannst Du hier festlegen, ob Du zukünftig automatisch mit Deinen Login Daten angemeldet werden willst.

Um Dir die Eingabe der Anmeldedaten beim ersten Einrichten deines evonHOME zu erleichtern, hast Du außerdem die Möglichkeit dich mittels QR-Code anzumelden. Verwende dazu den grünen Button in der oberen rechten Ecke des Login-Bildschirmes.

Richte nun die Kamera auf den deinen Unterlagen beiliegenden QR-Code und positioniere ihn so, dass er sich möglichst in der Mitte des markierten Bereiches befindet. Wird der QR-Code erfolgreich erkannt, werden die betreffenden Felder des Login Formulars für Dich ausgefüllt.

Du hast Dich nun erfolgreich mit Deinem evonHOME verbunden und kannst Dein Haus sofort steuern.

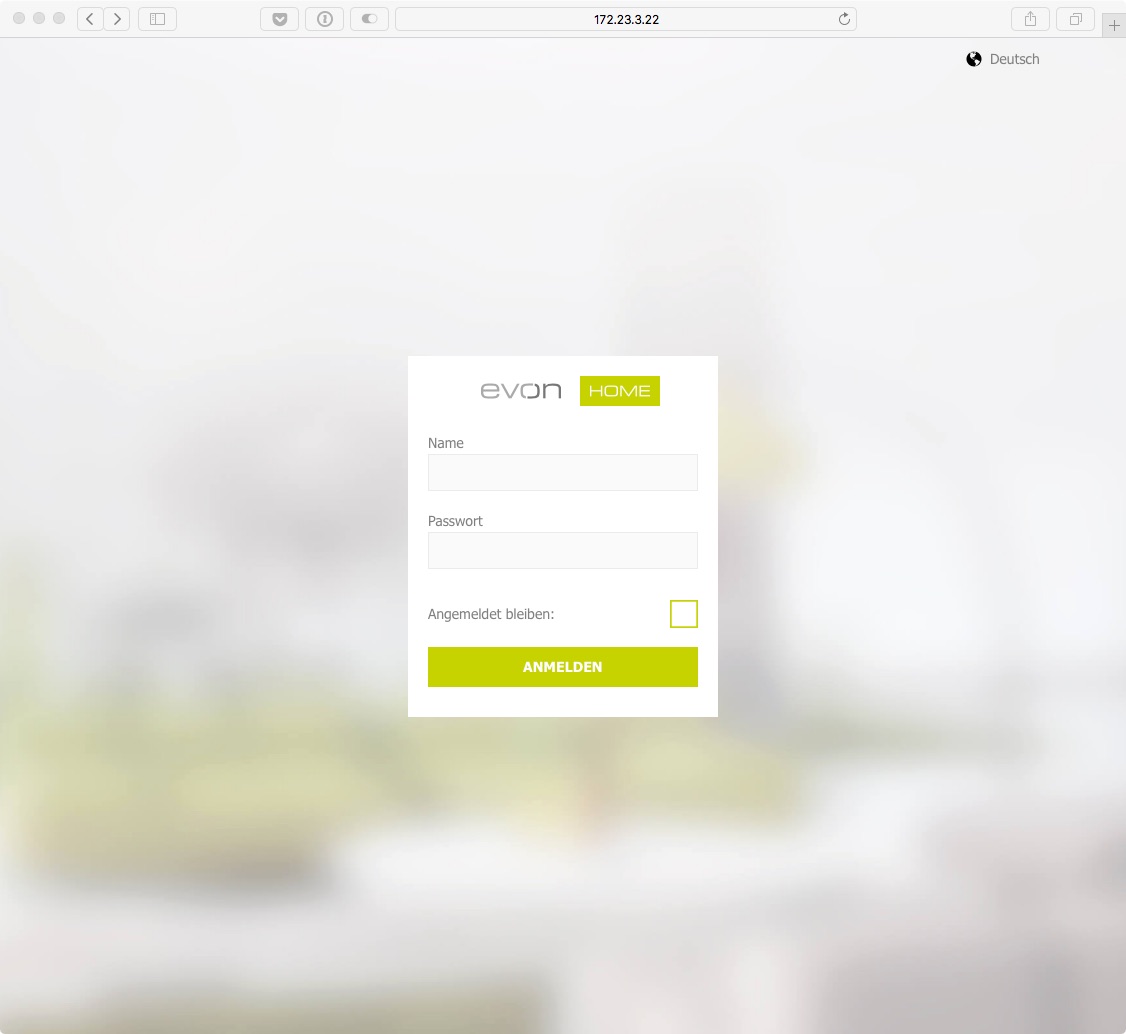

Neben dem Zugriff über die evonHOME App kannst Du Dich auch über jeden der unterstützten Browser (Safari, Chrome, Edge) mit Deinem System verbinden. Hierzu musst Du nur die IP-Adresse kennen (Diese wird dir in der App angezeigt, sobald dein System gefunden wurde).

Gibst Du die Adresse in der URL Leiste deines Browsers ein, landest du auf der Login-Seite, wo Du Deine Zugangsdaten eintragen musst. Anschließend lässt sich das evonHOME System wie gewohnt bedienen.

In den Einstellungen für den externen Zugriff musst Du als nächstes die Funktion aktivieren, indem Du das Häkchen daneben setzt.

Sobald Du die Funktion aktiviert hast, ändert sich der angezeigte Status von ‘Nicht verbunden’ auf ‘Verbunden’ und es erscheint die ‘evonHOME Id’. Diese Id ist notwendig, um Dich mit Deinem evonHOME System zu verbinden. Schreibe sie Dir am besten auf, denn Du benötigst sie im nächsten Schritt.

Mit der evonHOME Id hast Du neben der evonHOME App auch über einen normalen Webbrowser unter https://my.evon-home.com die Möglichkeit auf Dein System zuzugreifen.

Kehre nun auf den Hauptbildschirm zurück. Dort findest Du links oben Deinen aktuellen Benutzernamen. Wenn Du darauf klickst, erscheint der ‘logout’ Button, über den Du Dich abmelden kannst.

Du gelangst nun zurück zum Startbildschirm der evonHOME App, wo alle Deine bisherigen verbundenen Systeme gelistet werden.

Klicke auf ‘Neu’, um eine neue Verbindung zu erstellen. Du befindest Dich nun in der Übersicht der möglichen Verbindungsarten, wie zuvor beschrieben.

Wähle nun ‘Internet’ als Verbindungsart. Im nachfolgenden Bildschirm musst Du nun die evonHOME Id eintragen, sowie Benutzernamen und Passwort. Anschließend kannst Du Dich über den darunter liegenden Button verbinden.

Sobald Du Dich erfolgreich über den externen Zugriff mit Deinem evonHOME System verbunden hast, wird diese Verbindung auf der Startseite der evonHOME App gespeichert, von wo Du sie jederzeit wieder auswählen kannst.

Sobald Du den externen Zugriff aktiviert hast, kannst Du Dich auch über einen der unterstützten Browser (Safari, Chrome, Edge) mit Deinem evonHome System von überall aus verbinden.

Gehe dazu auf die Seite my.evon-home.com und melde Dich dort mit Deinen Zugangsdaten an. Neben Deinem Benutzernamen und Passwort benötigst Du außerdem noch die evonHOME ID, die Du beim Einschalten des externen Zugriffs erhalten hast.

Links oben wird Dir nach dem Einloggen Dein Benutzername angezeigt. Durch einen Klick auf Deinen Benutzernamen öffnet sich ein Menü, mit welchem Du Dich ausloggen kannst.

Mit einem Klick auf das Symbol (rechts oben) kannst Du “alle Apps” öffnen. Hier werden Dir alle verfügbaren Apps angezeigt. Wenn Du nicht immer „alle Apps“ öffnen willst, kannst Du häufig benutzte Anwendungen auch zu Deinen Favoriten hinzufügen. Wie Du das geht, wird im nächsten Punkt erklärt.

Unter Favoriten kannst Du die Funktionen ablegen, die Du am häufigsten benötigst.

Willst Du etwas zu Deinen Favoriten hinzufügen, musst Du diese Funktion markieren (Finger/Cursor so lange auf die gewünschte App gedrückt halten, bis unten der blaue Balken erscheint) und „Zu Start hinzufügen“ auswählen.

Wenn Du etwas von den Favoriten entfernen willst, musst Du diese App markieren und „Von Start entfernen“ auswählen.

Markierte Apps können auch verschoben und neu sortiert werden.

Nach den Favoriten befinden sich Deine Bereiche. Zuerst werden Dir Deine Stockwerke angezeigt (im Bild Erdgeschoß und Obergeschoß) und darunter Deine Bereiche und Räume. Es werden jedoch nur die Bereiche angezeigt, in denen sich etwas befindet. D.h. wird z.B. ein Licht dem Raum Schlafzimmer hinzugefügt, wird der Raum Schlafzimmer angezeigt.

Dies ist die grundlegende Darstellung für jede App im System. Mit einem Klick/Druck auf diese Anzeige gelangt man in die Ansicht der App und kann deren Funktionen nutzen und/oder verändern.

Sobald Du eine App geöffnet hast, gelangst Du in die Ansicht dieser App. Hier werden Dir alle Inhalte und Funktionen angezeigt die Du zur Verfügung hast. Im Falle der Licht App, werden Dir hier unter anderem alle angeschlossenen Lichter und die Gruppenfunktionen angezeigt.

GroupPanel
Die Gruppenfunktion kann von App zu App leicht abweichend sein, wird aber meistens zum Anlegen neuer Elemente oder zur Bedienung mehrere vorhandener Elemente verwendet. Im Beispiel der App “Lichter” können mit diesen Schaltflächen alle vorhandenen Lichter ein- oder ausgeschalten werden. In anderen Fällen wie z.B. ‘Benutzer’ kannst Du darüber neue Anwender hinzufügen.

OjectPanel
Diese Anzeige stellt ein einzelnes Element der App dar. Im Falle der App ‘Lichter’ wird Dir jedes Deiner angeschlossenen Lichter in solch einer Ansicht dargestellt. Sie ist unterteilt in mehrere einzelne Abschnitte die alle einem bestimmten Zweck dienen. Der Bereich ganz links enthält Bedienelemente in Form von einem oder mehreren Buttons, über die Du das Element steuern kannst (z.B. Licht an/aus). Danach folgt ein Textbereich in dem du Informationen wie den Namen und dem zugeordneten Bereich sehen kannst. Darüber hinaus befindet sich bei vielen Apps auf der rechten Seite noch eine Statusanzeige, über der Du den aktuellen Zustand des Elements ablesen kannst. So siehst Du bei Deinen Lichtern, ob das betreffende Licht gerade eingeschaltet ist oder (wenn der Energiesparmodus aktiviert ist) wann es ausgeschalten wird.

Klickst/Drückst du auf den Textbereich eines Elements, öffnen sich die Einstellungen, in denen Du je nach App Namen, zugeordnete Bereiche, und Funktionsweisen nach Deinen Wünschen anpassen kannst.

OperatorPanel
Diese Anzeige bietet Dir verschiedene Informationen und Einstellmöglichkeiten für das betreffende Element und ist unterteilt in mehrere Abschnitte. Oben rechts befinden sich kleine Buttons, über die Du von einem in den anderen Bereich springen kannst. Im ersten Abschnitt befinden sich die wichtigsten Bedienelemente über die Du das betreffende Element steuern kannst sowie je nach App verschiedene grundlegende Informationen.

ParameterPanel
Im zweiten Abschnitt findest du alle Einstellungen die Du für das Element vornehmen kannst. So kannst Du das Verhalten einzelner Elemente beeinflussen und nach deinen Bedürfnissen ausrichten.

LinkPanel
Dieser Abschnitt zeigt dir alle Verknüpfungen deines Elements. So behältst Du den Überblick, wenn Du wissen möchtest, von welchen Schaltern oder Funktionen das Element beeinflusst wird. Außerdem kannst Du hier je nach App auch das Element mit anderen Elementen verknüpfen. In der App “Lichter” hast Du z.B. die Möglichkeit, ein Licht mit einem Bewegungsmelder zu verbinden.

InformationPanel (Link)
Darüber hinaus findest du bei den meisten Apps in der Ansicht der Einstellungen oben rechts auch einen Button, über den Du auf die offizielle Dokumentation zugreifen kannst.

Um deinem evonHOME Räume, Bereiche, Stockwerke hinzuzufügen, tippst Du einfach auf das entsprechende Element (z.B. “Raum hinzufügen”). Danach öffnet sich automatisch das Operatorpanel des angelegten Elementes. Hier gibst Du im Feld “Name” den Namen und bei “Abkürzung” eine entsprechende Abkürzung für diesen Raum an. Willst Du nun diesen neu erstellten Raum z.B. einem Stockwerk zuordnen, so wählst Du einfach bei “Bereich, Stockwerk” das entsprechende Stockwerk aus. Willst Du einen Bereich wieder auf die oberste Ebene legen, so musst Du bei “Bereich, Stockwerk” den leeren Eintrag wählen.

Alternativ kannst Du auch zuerst in ein Stockwerk navigieren und dort direkt neue Räume anlegen.

Um deine Räume zu personalisieren kannst Du jedem Raum Farbe, Icon und Hintergrundbild zuweisen. Dies machst Du indem Du in “Einstellungen” – “Bereiche, Räume” das Operatorpanel des Raumes öffnest und dort unter “Einstellungen” das entsprechende Element auswählst und änderst.

Mit dem Button “Bearbeiten” kannst Du diesen Bereich öffnen und siehst die in diesem Bereich enthaltenen Elemente. Wenn Du einen etwas schnelleren Weg einschlagen willst um in einen Bereich zu navigieren, klickst Du einfach im Objectpanel des Bereiches auf das Symbol (links).

Zusätzlich kannst Du jeden Raum mit einem Raumthermostat verknüpfen. Dies machst Du indem Du in der App Raumklima ein Element diesem Raum zuweist. Hast Du einem Raum mehrere Raumthermostate zugewiesen, so kannst Du im Parameterpanel des Raumes, das Raumthermostat wählen, welches Du für die Anzeige der Raumtemperatur verwenden willst.

Öffne je nachdem wofür Du die Namen und Räume einstellen willst, die „Lichter“, „Jalousien“ oder „Raumklima“.

In der App siehst Du eine Liste mit Zentralfunktionen und darunter eine Liste Deiner Elemente – diese entspricht den Kanälen Deiner evonHOME Module. Die Zentralfunktionen werden in der Dokumentation der jeweiligen App genauer beschrieben.

Tippe auf den Bereich, in dem der Name und der Raum angezeigt wird, hier also „kein Name“, „kein Raum“ um die Einstellungen für dieses Gerät zu öffnen.

Trage im Feld „Name“ den Namen für das Gerät ein. Du kannst einen beliebigen Namen eintippen oder einen der vordefinierten Namen wählen, indem Du auf den kleinen Pfeil tippst.

Tippe auf das Feld, um einen Raum auszuwählen. Im System sind schon eine Reihe an Namen vordefiniert, die Du verwenden kannst. Sollte sich der passende Raum nicht in der Liste befinden, kannst Du in den Einstellungen -> Bereiche auch eigene Räume anlegen.

Du musst Deine Änderungen nicht extra abspeichern, tippe einfach in der Menüzeile auf das Pfeilsymbol <- um zur Übersicht zurückzukehren.

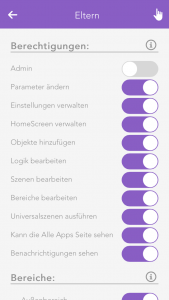

Du hast hier die Möglichkeit, einen neuen Benutzer anzulegen oder bereits vorhandene zu konfigurieren. Um einen Benutzer zu erstellen wählst Du einfach „Benutzer anlegen“ aus. Danach öffnet sich ein Panel in dem Du deinem Benutzer Name und optional eine Beschreibung vergibst. Danach musst Du diesem Benutzer ein Passwort vergeben, damit Du Dich dann mit diesem einloggen kannst.

Die Einstellungen kannst du für eine vorhandene Benutzergruppe vornehmen oder eine Neue erstellen. Um eine Benutzergruppe zu erstellen klickst Du auf das Element „Gruppe hinzufügen“. Danach öffnet sich ein Panel in dem Du dieser Gruppe einen Namen (z.B. „Gäste“), Farbe und ein Icon zuweist.

Über die App kannst Du ein Licht über das „Power Symbol“ auf der linken Seite des ein- bzw. ausschalten. Auf der rechten Seite dieses Panels siehst Du ob das Licht gerade ein- oder ausgeschaltet ist. Über einen Klick auf das Element kommst du in die erweiterte Bedienung bzw. Konfiguration dieses Lichts. Hier kannst Du das Licht ein- bzw. ausschalten indem Du auf die Glühbirne klickst.

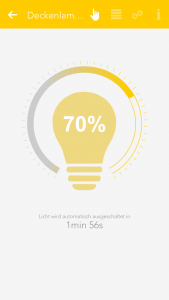

Hast Du ein dimmbares Licht, so kannst Du dieses über das Objectpanel ein- und ausschalten. Natürlich kannst Du dieses dimmbare Licht auch über das Operatorpanel steuern indem Du den Kreis rund um das Licht auf den gewünschten Wert einstellst.

RGBW

Wenn Du ein RGBW Modul (HC-L1644) besitzt, kannst du im OperatorPanel die gewünschte Lichtfarbe und Helligkeit einstellen.

Darüber hinaus kannst Du die aktuelle Einstellung auch als Favorit abspeichern und später jederzeit wieder aktivieren.

Gespeicherte Favoriten werden darüber hinaus auch im ObjectPanel angezeigt, wenn dieses vergrößert wird.

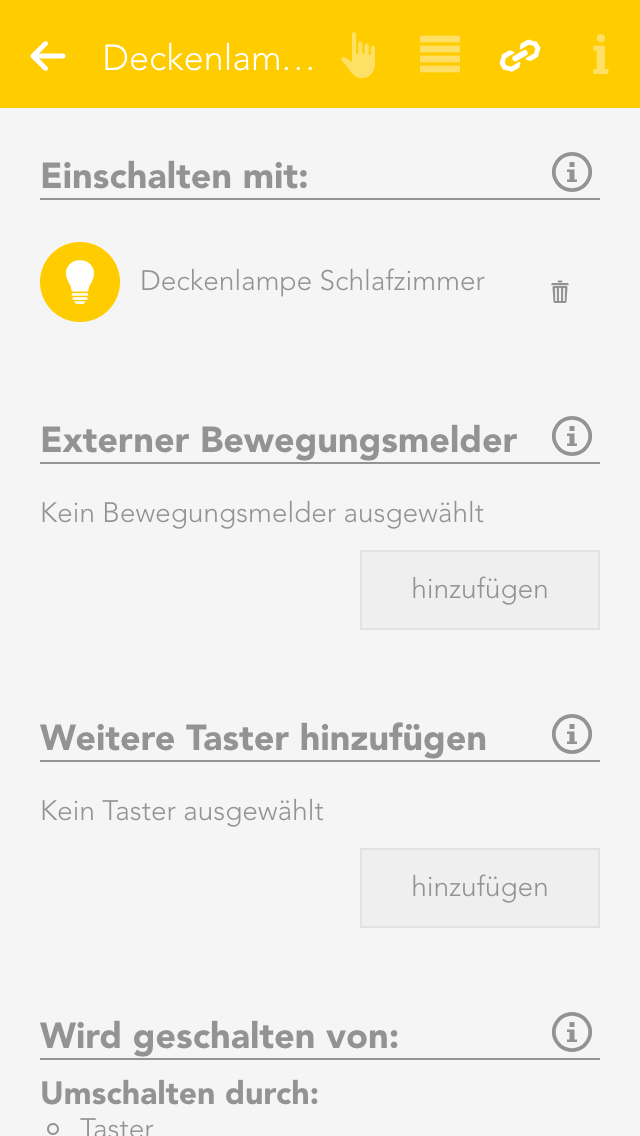

Einschalten mit (Ersetzt durch Gruppenfunktion)
Wenn Du dieses Licht einschalten willst, sobald ein anderes eingeschalten wurde, dann verwende die Funktion “Einschalten mit”. Über den Button “auswählen” kannst Du das andere Licht auswählen, mit dem Du dieses miteinschalten willst.

Bewegungsmelder/Taster hinzufügen
In einem Lichtkanal können im Linkpanel weitere Bewegungsmelder oder Taster zum schalten des Licht definiert werden.

Dabei ist die Funktion der verlinkten Taster oder Bewegungsmelder abhängig von der autarken Lichtfunktion, d.h. ob Modus Taster oder Bewegungsmelder gewählt ist.

Tageslichtsperre verzögert schalten

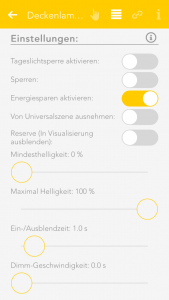

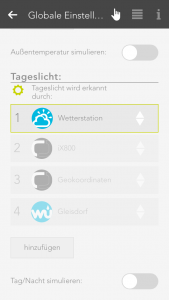

Um die Tageslichtsperre zu konfigurieren, navigiere in die Einstellungen und wähle Lichter. Hier kannst du einstellen, wie viele Minuten nach Eintritt der Dämmerung die Tageslichtsperre deaktiviert und wie viele Minuten nach Eintritt des Morgengrauens die Tageslichtsperre aktiviert wird. D.h. registriert z.B. dein evonHOME Dämmerung um 20:00 Uhr und Du stellst 10 Minuten ein, so wird die Tageslichtsperre erst um 20:10 Uhr deaktiviert.

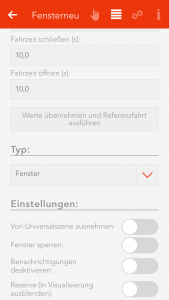

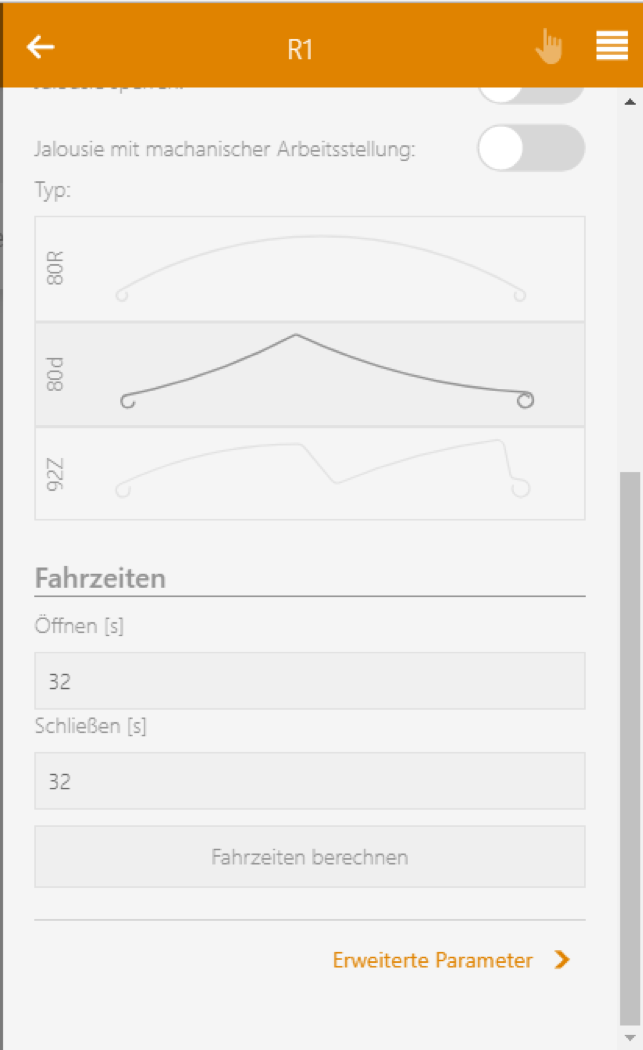

Dein Beschattungselement kannst Du mit den Pfeilen auf der linken Seite des Objectpanels öffnen bzw. schließen. Auf der rechten Seite dieses Panels siehst Du die aktuelle Position und die Lamellenstellung.

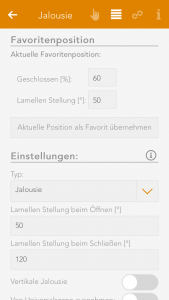

Zusätzlich kannst Du jedes Beschattungselement über das Operatorpanel bedienen indem Du die Slider links und rechts verwendest oder den Punkt in der Mitte dieses Fensters auf die gewünschte Stelle ziehst. Falls Du eine Favoritenposition vergeben hast, kannst Du das Beschattungselement über den Button “Auf Favoriten Position fahren” in diese Position versetzen.

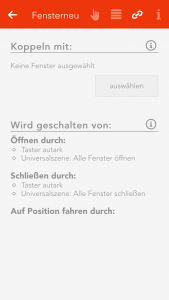

Koppeln mit (Ersetzt durch Gruppenfunktion)
Wenn Du willst, dass zwei Beschattungselemente immer die gleiche Position und Lamellenstellung haben, so kannst Du dies mit dem Koppeln erreichen. Dazu wählst Du einfach im Punkt “Koppeln mit” den Button “auswählen” aus und selektierst dort ein Beschattungselement mit dem Du dieses koppeln willst.

Modus
Kurzer Tastendruck – ganz auf: Wird der Taster der Jalousie kurz gedrückt, so fährt diese Jalousie so lange in die gewünschte Richtung, bis entweder die Jalousie ganz geöffnet/geschlossen ist, oder sie bleibt nach einem erneuten kurzen Tastendruck stehen. Mit einem langen Tastendruck kann die Lamellenstellung der Jalousie eingestellt werden, d.h. nach der Wartezeit für einen langen Tastendruck beginnt sich die Lamelle zu wenden bis der Taster wieder losgelassen wird.

Kurzer Tastendruck – Lamellen stellen: Mit einem kurzen Tastendruck kann die Lamellenstellung verändert werden, d.h. wurde ein kurzer Tastendruck ausgelöst, wird die Lamelle gedreht. Mit einem langen Tastendruck wird die Jalousie ganz geöffnet/geschlossen. Wird erneut ein Tastendruck ausgelöst, so wird das Öffnen/Schließen unterbrochen und die Jalousie bleibt stehen.

Überfahrzeit
Mit der Überfahrzeit kann eingestellt werden, um wie viel Prozent die Zeit der Jalousie für ganz RAUF und ganz RUNTER erhöht werden soll. Damit kann sichergestellt werden, dass sich jede Jalousie wirklich schließt/öffnet.

Windsperre aktivieren
Hast Du diese Option aktiviert, so schließen sich alle Beschattungselemente bei Wind. Willst Du einzelne Elemente von der Windsperre ausnehmen, so kannst Du dies in jedem Element einzeln machen.

Bei Dämmerung schließen
Wurde “Bei Dämmerung schließen” ausgewählt, so schließen sich alle Jalousien, sobald Dämmerung eingetreten ist. Wenn Du möchtest, dass sich nicht alle Jalousien bei Dämmerung schließen, so kann bei jeder Jalousie individuell “Bei Dämmerung schließen” deaktiviert werden. Zusätzlich kannst Du das Schließen bei Dämmerung verzögern indem Du bei “Minuten nach Dämmerung” die Minuten angibst, die nach Eintritt der Dämmerung abgewartet werden bis sich die Beschattung schließt.

Durch Klicken auf den linken Bereich des Objectpanels kannst Du den Modus zwischen Komfortbetrieb und Energiesparbetrieb hin und her schalten.

Zusätzlich kannst Du im Operatorpanel über die drei nebeneinander liegenden Buttons die Betriebsart auswählen. Im Kreis oberhalb dieser Buttons kannst Du die Solltemperatur anpassen über die Buttons “+” und “-” bzw. indem Du auf die gewünschte Stelle im Kreis klickst.

Fensterkontakt
Um sicherzustellen, dass das Heizen unterbrochen wird, wenn ein Fenster geöffnet wird, kannst Du hier über den Button “hinzufügen” beliebig viele Fenster hinzufügen. Wird nun ein hinzugefügtes Fenster geöffnet, so wird diese Raumklimazone automatisch in den Frostschutzbetrieb versetzt. Sobald das Fenster wieder geschlossen ist, wird wieder der Komfortbetrieb aktiviert.

Kann Kühlen

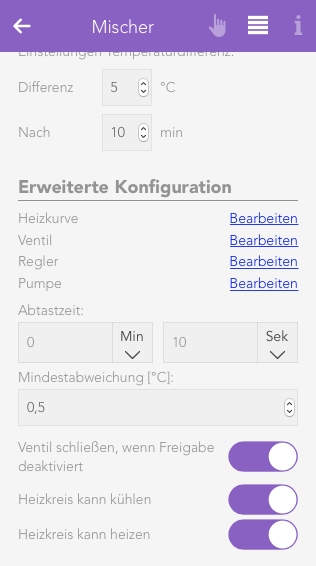

Wenn Dein Heizsystem einen Kühlbetrieb unterstützt, kannst Du diese Option aktivieren. Achtung! Sollte Deine Heizung nicht für den Kühlbetrieb ausgelegt sein, könnte es zu Fehlfunktionen kommen. Bitte wende Dich bei Unklarheiten an einen Fachmann.

Du findest die Taster unter „Alle Apps“ – „Taster“.

Du findest die Bewegungsmelder unter „Alle Apps“ – „Bewegungsmelder“.

Du findest die App „Digitale Eingänge“ unter „Alle Apps“ – „Digitale Eingänge“.

Du findest die App „Digitale Ausgänge“ unter „Alle Apps“ – „Digitale Ausgänge“.

Um den Zustand des digitalen Ausganges zu ändern, hast Du zwei Möglichkeiten. Entweder Du klickst auf das Power-Symbol links im Objectpanel oder Du klickst im Operatorpanel auf den Button “Umschalten”.

Du findest die App „Steckdose“ unter „Alle Apps“ – „Steckdose“.

Um den Zustand der Steckdose zu ändern, hast Du zwei Möglichkeiten. Entweder Du klickst auf das Power-Symbol links im Objectpanel oder Du klickst im Operatorpanel auf den Button “Umschalten”.

Du findest die analogen Eingänge unter „Alle Apps“ – „Analog Eingang“

Du findest die analogen Ausgänge unter “Alle Apps” – “Analog Ausgang”.

Du findest Die Temperatursensoren unter „Alle Apps“ – „Temperatur“

Hier kannst Du einstellen, ob Du über das Internet Zugriff auf Dein evonHOME hast. Hast Du den externen Zugriff aktiviert, kannst Du mit Deiner evonHOME Id von überall auf Dein evonHOME zugreifen. Deine Daten werden hierbei zwar über das Internet kommuniziert, diese Verbindung ist aber verschlüsselt (https) und es werden nirgends Daten zwischengespeichert - Das Sicherheitsniveau entspricht dem von aktuellen Telebanking-Systemen.

Unter Updates kannst Du Dein evonHOME auf den aktuellsten Stand bringen. Dazu musst Du nur den Button „Update suchen“ betätigen und falls ein Update verfügbar ist, auf „Update durchführen“ klicken. Falls Dein System automatisch nach Updates suchen soll, musst Du im Operatorpanel die Einstellung „Automatisch nach Updates suchen“ aktivieren. Zusätzlich werden Dir hier Deine aktuelle Version und die Zeit, wann Du die letzte Suche nach einem Update durchgeführt hast und der Update-Channel angezeigt.

Des Weiteren kannst Du Wiederherstellungspunkte erstellen. Mit diesen Wiederherstellungspunkten kannst Du Dein evonHOME, falls Du etwas verstellt hast, auf einen früheren Zeitpunkt zurücksetzen. Ein solcher Wiederherstellungspunkt wird Dir empfohlen, wenn Du alle Deine Lichter, Jalousien usw. benannt und nach Deinen Bedürfnissen eingestellt hast. Mit dem Button „Werkseinstellungen wiederherstellen“ kannst Du Dein evonHOME auf den Auslieferungszustand zurücksetzen.

Gespeicherte Wiederherstellungspunkte werden Dir in einer Liste angezeigt, über die Du sie jederzeit löschen, wiederherstellen oder herunterladen kannst.

Pro Tag kannst Du einen Wiederherstellungspunkt anlegen. Erstellst Du mehrere, wird immer nur der letzte gesichert.
Außerdem hast du die Möglichkeit heruntergeladene Wiederherstellungspunkte über den Button 'Lokales Backup wiederherstellen' wieder auf Dein System zu spielen.

Vor jedem Update wird automatisch ein Wiederherstellungspunkt Deiner aktuellen Konfiguration erstellt.

Projektname
In den Systemeinstellungen kannst Du Dein evonHOME nach Belieben benennen.

Controller neu starten
Diese Funktion führt einen Neustart deines Systems aus. Achtung: Für die Dauer des Neustarts steht dir keine Verbindung zur CPU zur Verfügung.

Manifest
Im Punkt Manifest siehst Du, ob Deine Visualisierung auf dem aktuellsten Stand ist und mit „Automatisch neu laden“ kannst Du einstellen, dass sich Deine Visualisierung automatisch aktualisieren soll, falls diese nicht auf dem aktuellsten Stand ist.

Neben den Systeminformationen kannst Du hier die Zykluszeiten einsehen. Hier wird Dir angezeigt, wie stark Dein evonHOME ausgelastet ist. Zusätzlich werden Dir noch die letzten fünf Spitzenwerte aufgelistet. Unter Zykluszeit versteht man die Zeit für einen kompletten Durchlauf des Programmes.

Unter Zeitzone umstellen kannst Du Deinem Controller die von Dir gewünschte Zeitzone zuweisen. Im Punkt “Zeit umstellen” kannst Du die Uhrzeit Deines Controllers einstellen. Mit dem Button „Client Zeit übernehmen“ wird dem Controller automatisch die Zeit Deines Gerätes (Handy, Tablet…) zugewiesen. Mit dem Button „Zeit manuell umstellen“ kannst Du selbst die Zeit und das Datum Deines Controllers wählen.

Hier findest Du alle Einstellungen über das Netzwerk, in dem sich Dein evonHOME befindet. Zusätzlich kannst Du noch einstellen, ob IP-Adresse und DNS-Server automatisch bezogen werden sollen, oder ob Du sie selbst einstellen willst.

Wurde am Controller ein TE100 Netzwerkerweiterungsmodul angeschlossen, so kann über das Drop-Down-Feld auch die Netzwerkkonfiguration für diese Schnittstelle durchgeführt werden. Bei der Konfiguration der Erweiterung gibt es ein paar Punkte zu beachten:

1. Für die Schnittstelle der Erweiterung muss eine statische IP-Adresse vergeben werden
2. Die Schnittstelle der Erweiterung muss mit einer anderen Netz-Adresse als die Netzwerkschnittstelle am Controller konfiguriert werden (z.B.: IP-Adresse am Controller 192.168.0.1, IP-Adresse der Erweiterung: 10.0.0.1)

Die “Test-Mail” Funktion ermöglicht Dir deine konfigurierten Einstellungen zu testen. Die erforderlichen Einstellungen (SMTP-Server) kannst Du von deinem E-Mail Anbieter beziehen.

Entweder Du versendest eine Test-Mail oder Du wählst in einer Szene bei “Dann…” im Reiter “System” “E-Mail” aus und dann “E-Mail senden”. Danach musst Du nur mehr Absender, Empfänger, Betreff und Text eingeben.

Wenn Du dich hier mit deinem Gmail-Account anmelden willst, so musst Du in deinem Gmail-Konto „Wenig sichere Apps“ zulassen. Dazu musst Du einfach den Link Google Konfig öffnen und dort auf „Aktivieren“ klicken.

Im Wörterbuch kannst Du Deine vordefinierten Namen bearbeiten. Diese Namen werden Dir vorgeschlagen, wenn Du z.B. ein Licht, eine Jalousie usw. benennen willst. Jedoch kannst Du auch selbst beim Benennen Deiner Komponenten den Namen auswählen. Die Namen im Wörterbuch dienen Dir nur als Hilfestellung.

Du findest die “Geräte” unter “Alle Apps” – “Einstellungen” – “Geräte”.

Wenn Du die Linie öffnest, siehst Du ganz oben als erstes die Möglichkeit zur automatischen Dokumentationserstellung. Diese Funktion ist nach der Inbetriebnahme (Vergabe von Räumen und Namen abgeschlossen) sehr hilfreich um eine ausführliche Dokumentation der verbauten Module und den daran angeschlossenen Komponenten auf einen Klick zu erhalten.

Im Punkt "Informationen zum Master "werden allgemeine Informationen der installierten smartCOM Linie angezeigt.

Im Punkt „Zykluszeit“ kannst Du die Zykluszeit Deiner Buslinie vorgeben (Standard 200ms). „Benötigte Zykluszeit“ gibt die Zeit an, die für (Operationen) benötigt wird

„Gesamte Zykluszeit“ gibt an, wie lange der Bus für einen Durchlauf benötigt. Mit „Peak“ ist der Spitzenwert der Zykluszeit gemeint. Diesen kannst Du über den Button „Peak zurücksetzen“ zurücksetzen.

Unter den Einstellungen gibt es die Möglichkeit manuell eine Neu-Adressierung der smartCOM Module auszuführen. Zusätzlich kann der gesamte smartCOM Prozess der Linie neu gestartet werden um zum Beispiel neue Module auf der Linie zu erkennen.

Einstellungen an der smartCOM Zykluszeit sollen nur in Ausnahmesituationen und von Experten geändert werden.

Durch öffnen eines Modules (klick auf den rechten Bereich) siehst Du alle notwendigen Informationen zu diesem Modul.
Mit dem Button „Kanäle anzeigen“ kannst Du die in diesem Modul vorhandenen Kanäle anzeigen lassen.

Mit dem Button „Zurücksetzen“ kannst Du ein Modul zurücksetzen, das heißt, dieses Modul wird auf den Auslieferungszustand zurückgesetzt.

Um die Kanäle eines Modules einzusehen, brauchst Du nur auf den linken Bereich des Objectpanels oder im Operatorpanel auf den Button „Kanäle anzeigen“ klicken und schon erhältst Du alle Kanäle aufgelistet.

Im Beispiel eines Lichtmodules siehst Du nebeneinander die vier Kanäle mit jeweils einem Taster/Bewegungsmelder und einem Licht. Genau in dieser Reihenfolge sind die Taster/Bewegungsmelder und Lichter auch am Modul angeschlossen. D.h. Kanal 1 ist das Licht, das ganz links am Modul angeschlossen ist usw.

Um einen Auslöser hinzuzufügen, klickst Du im Bereich „Wenn“ auf den Button „hinzufügen“ und dann öffnet sich ein Fenster in dem Du einen Auslöser hinzufügen kannst. Achtung, es werden nur Auslöser angezeigt, welche auch zuvor benannt wurden.
Willst Du z.B. einen Taster hinzufügen, so hast Du hier drei Optionen zur Auswahl:

• Gedrückt
• Lange gedrückt
• Doppelt gedrückt

Um eine ausführende Aktion auszuwählen, klickst Du im Bereich „Dann“ auf den Button „hinzufügen“ und im Fenster, das sich anschließend öffnet, kannst Du eine beliebige Aktion auswählen. Achtung, es werden nur Aktionen von Elementen angezeigt, welche auch zuvor benannt wurden.

Hier hast Du z.B. die Möglichkeit Lichter Ein- bzw. Auszuschalten oder Beschattungselemente zu schließen, auf eine bestimmte Position fahren usw.
Wählst Du z.B. die Aktion eine Jalousie auf eine bestimmte Position zu fahren, so erhältst Du in der Übersicht die Möglichkeit, die genaue Position dieser Jalousie sowie die Lamellenstellung einzustellen.

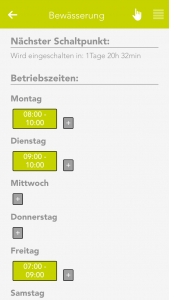

Dazu benötigst Du als erstes ein Wochenprogramm. Dieses Wochenprogramm erstellst Du indem Du die „App“ Uhr öffnest und dort „Uhr hinzufügen“ wählst und dann „Wochenprogramm“. Danach vergibst Du im Operatorpanel des Wochenprogrammes einen Namen (z.B. Programm Bewässerung).

Nun wählst Du über das „+“ den Tag aus, an dem die Bewässerung aktiviert werden soll. Im Fenster, das sich danach öffnet, stellst Du die zwei Zeiten „Von“ und „Bis“ ein. D.h. die Bewässerung soll innerhalb dieses Zeitraumes aktiv sein (z.B. von Montag von 8:00 bis 10:00). Danach siehst Du ganz oben im Operatorpanel, wie lange es bis zum nächsten Schaltpunkt noch dauert.

Hast Du nun alle Zeiten angegeben, zu denen Du möchtest, dass die Bewässerung aktiv ist, so kannst Du nun in das Parameterpanel wechseln. Falls Du möchtest, dass Du die Bewässerung auch außerhalb der eingestellten Zeiten aktivieren kannst, so wählst Du unter „Zusätzliche Auslöser“ den Auslöser aus, mit dem Du die Bewässerung zusätzlich aktivieren willst (z.B. ein Taster wurde gedrückt). Darüber im Punkt „Laufintervall für zusätzliche Auslöser“ gibst Du an, wie lange die Bewässerung eingeschaltet werden soll, wenn Du sie über den gewählten Taster aktivierst.

Nun musst Du nur noch den digitalen Ausgang mit dem Wochenprogramm verknüpfen. Dies machst Du über eine Szene.

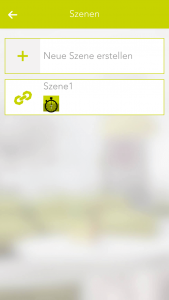

Du erstellst eine Szene, wählst „hinzufügen“ bei „wenn“ und wählst dort dein Wochenprogramm aus und klickst dort auf „Aktiviert“. Unter „dann“ wählst Du deinen digitalen Ausgang aus und wählst dort „einschalten“. Danach erstellst Du noch eine Szene und wählst bei „wenn“ das Wochenprogramm aus und wählst „Deaktiviert“ aus. Bei „dann“ wählst Du deinen digitalen Ausgang aus und wählst „ausschalten“
Jetzt ist deine Gartenbewässerung fertig. Du kannst nun nach Belieben das Wochenprogramm anpassen.

Du kannst einfach einen neuen Status für dein evonHOME hinzufügen. Um einen neuen Hausstatus hinzuzufügen klickst Du auf das Element “Status erzeugen”. Es öffnet sich das Operatorpanel, wo Du als erstes erstes einen Namen für Deinen Hausstatus vergeben solltest. Danach kannst Du die Konfiguration vornehmen (wird weiter unten beschrieben).

Jedem Status kannst Du einen Namen und ein Icon geben, dass Dir in Deinem evonHOME angezeigt wird.

Taster zum Aktivieren dieses Status
Hier kannst Du den Taster wählen, über den du den betreffenden Status aktivieren kannst.

Aktionen beim Aktivieren
Wähle hier die Aktionen aus, die beim Aktivieren des betreffenden Hausstatus durchgeführt werden sollen

Aktionen beim Deaktivieren
Wähle hier die Aktionen aus, die beim Deaktivieren des betreffenden Hausstatus durchgeführt werden sollen

Willst Du einen Status über die Visualisierung aktivieren, so kannst Du dies entweder im linken Bereich des zugehörigen Objectpanels oder über das Operatorpanel mit dem Button „Auslösen“ tun.

Der Status, welcher gerade aktiv ist, wird Dir sowohl im Objectpanel, als auch im Hausstatuspanel angezeigt. Wenn Du den Hausstatus zu Deinen Favoriten hinzufügst siehst Du auch in diesem Panel den aktuell aktiven Status.

Im HausstatusPanel siehst Du neben dem aktuellen Status, in dem sich Dein Haus befindet, auch ob gerade Dämmerung, Regen oder Wind aktiv ist. In den “Globalen Einstellungen” kannst du festlegen, woher diese Informationen bezogen werden.

Montage
Montiere die Wetterstation wie in der Dokumentation beschrieben (Achte dabei auf die Ausrichtung und die Abstände bei der Montage).

Verbinden
Verbinde die 2-Draht Busleitung der evonHOME Wetterstation mit der evonHOME CPU iX800 – Achte dabei auf die richtige Polarität (A-B) (empfohlenes Kabel: J-Y(ST)Y 2 x 2 x 0,8).

Versorgung
Versorge die evonHOME Wetterstation mit Spannung (siehe Dokumentation).

Hinzufügen
Füge eine neue Wetterstation hinzu. Wenn du alles richtig gemacht hast, wird eine Verbindung aufgebaut und deine Wetterdaten werden jede Sekunde aktualisiert.

Wind Alarm Einstellungen
Unter Wind Alarm Einstellungen stellst Du ein, ab welcher Windgeschwindigkeit Alarm ausgelöst wird. Zusätzlich dazu kannst Du eine Hysterese definieren, sodass der Windalarm nicht ununterbrochen gestartet und beendet wird, falls der Wert gerade um die eingestellte Windgeschwindigkeit hin und her schwankt. Wenn Du willst, dass der Windalarm erst nach einer bestimmten Zeit aktiviert wird, so musst Du eine Verzögerung angeben. D.h. die Windgeschwindigkeit muss für diese Zeit größer als die eingestellte Geschwindigkeit bei “Windgeschwindigkeit Alarm” sein, sodass Windalarm ausgelöst wird.

Dämmerungs Einstellungen
Hier kannst Du einstellen ab welchem Helligkeitswert Dämmerung aktiv bzw. inaktiv ist. Hysterese und Verzögerung werden Dir im vorherigen Punkt erklärt.

Im Operatorpanel der Wetterstation befinden sich mehrere Statistiken und Charts, über die Du den Verlauf der gemessenen Werte ablesen kannst

Um eine neue Wetterstation hinzuzufügen klickst Du auf das Element “Wetterstation hinzufügen”. Danach öffnet sich das Operatorpanel und dort vergibst Du als erstes einen Namen für deine Wetterstation. Im Punkt “Weather Underground API KEY” gibst Du den API Key und deinen Standort an. Diesen erhältst du von WeatherUnderground, wenn du dich dort registrierst. Sofern Du alles richtig gemacht hast, erhältst Du schon die Wetterdaten zu diesem Standort.

Willst Du diese Wetterstation für dein evonHOME verwenden, so musst Du in der App “Globale Prioritäten” diese Wetterstation bei Wind, Regen, Außentemperatur und Tageslicht an die erste Stelle ziehen. (Wenn Du z.B. nur die Außentemperatur dieser Station verwenden willst, so ziehst Du einfach nur bei Außentemperatur die Wetterstation an die erste Stelle.)

Die Anzeige im oberen Bereich liefert aktuelle Messwerte der nächstgelegenen Wetterstation.

Die Vorhersage liefert Wetterprognose-Daten vom aktuellen Tag und der kommenden 3 Tage. Diese Daten können in der Logik oder als Bedingungen in Szenen verwendet werden.

Windalarm Einstellungen
Hier gibst Du an, ab welcher Windgeschwindigkeit Alarm ausgelöst wird. Willst Du zusätzlich eine Hysterese und eine Verzögerung definieren, so kannst Du das indem Du die Option “Erweiterte Einstellungen” aktivierst und dort dann Hysterese und Verzögerung wählst. Überschreitet die Windgeschwindigkeit den eingestellten Wert für Wind Alarm, so wird Wind Alarm ausgelöst. Nun muss die Windgeschwindigkeit mindestens um die eingestellte Hysterese kleiner als die Wind Alarm Geschwindigkeit, damit der Wind Alarm beendet wird. Mit Verzögerung gibst Du an, wie lange mindestens die Windgeschwindigkeit größer als die eingestellte Grenze sein muss, damit Alarm ausgelöst wird.

Offset
Bist Du mit den Zeiten für Sonnenaufgang und -untergang nicht zufrieden, so kannst Du diese verändern indem Du die Option “Zeiten für Sonnenaufgang und -untergang verändern” aktivierst und dann die Zeiten dementsprechend veränderst.

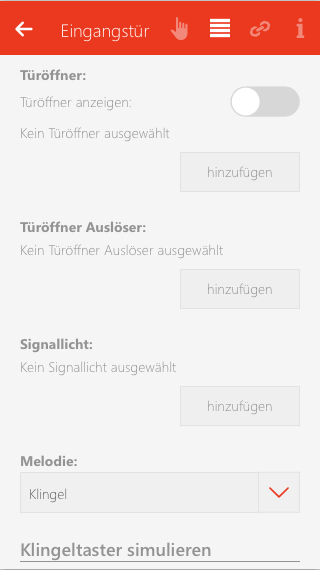

Sprechanlage
Wähle hier eine Sprechanlage aus. "Kamera" und "Taster Klingel" werden dann ebenfalls automatisch übernommen.

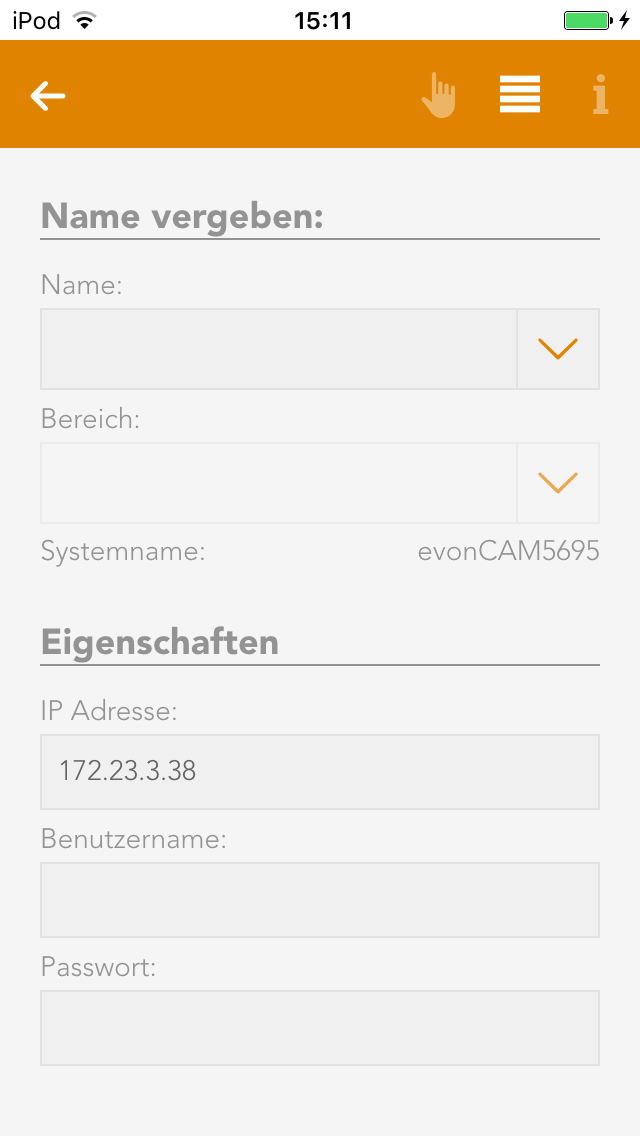

Kamera

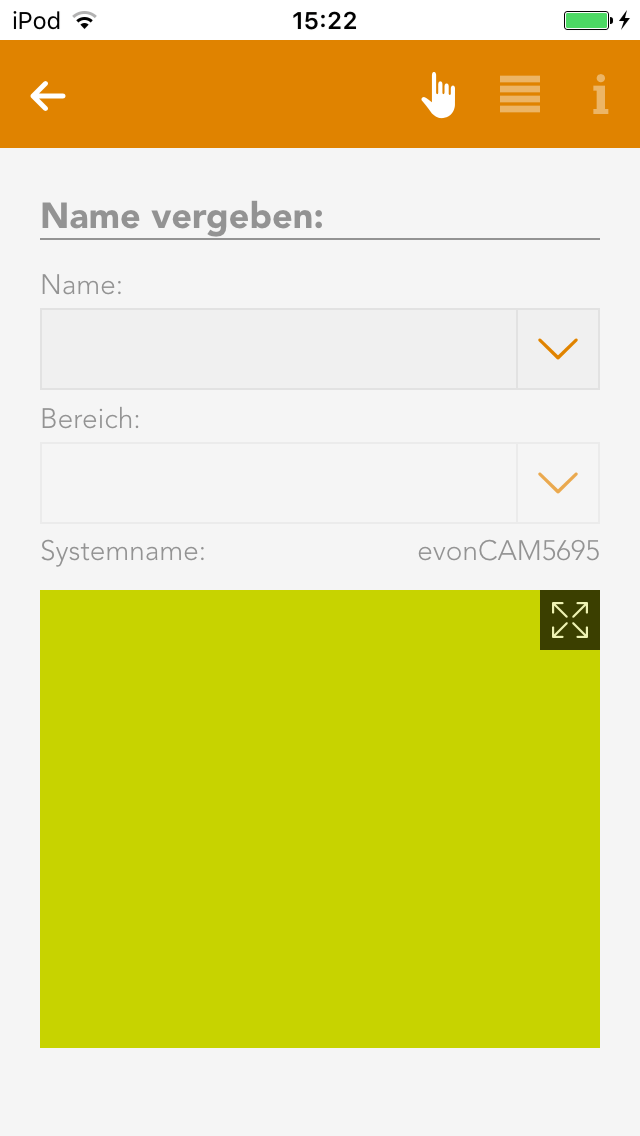

Hier kannst Du eine Kamera für diese Tür auswählen. Das Kamerabild wird dir dann immer im Operatorpanel angezeigt.

Taster Klingel
Über den Button “hinzufügen” wählst Du hier einen oder mehrere Taster aus mit denen Du die Klingel betätigen willst.

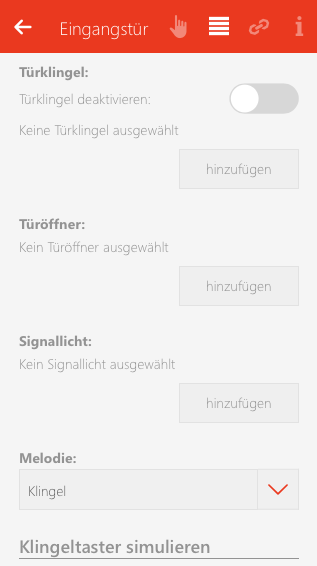

Türklingel
Hier wählst Du den digitalen Ausgang aus mit dem die Türklingel verbunden ist.

Türöffner
Mit dem Button “hinzufügen” wählst Du den digitalen Ausgang aus, an welchem der Türöffner angeschlossen ist.

Wenn kein digitaler Ausgang gewählt wurde, wird der Button "Tür öffnen" ausgeblendet. Möchtest Du den Button trotzdem anzeigen (z.B. weil Du die zugehörige Funktion in einer Szene verwenden willst), kannst Du diesen über die Checkbox "Türöffner anzeigen" wieder einblenden. Die Checkbox erscheint nur wenn aktuell kein digitaler Ausgang verknüpft ist.

Türöffner Auslöser
Hier kannst du zusätzliche Taster definieren, welche das Öffnen der Tür durchführen.

Signallicht
Wenn Du dich in einem Raum befindest, wo Du die Türklingel nicht hören kannst, kannst Du ein Licht in diesem Raum wählen und dieses blinkt dann sobald jemand an dieser Tür anläutet.

Anzahl, wie oft Signallicht eingeschaltet wird
Hier stellst Du ein wie oft das Signallicht blinken soll, wenn jemand anläutet.

Signallicht ein
Mit dieser Option gibst Du an, wie lange das Signallicht beim Blinken eingeschaltet bleiben soll.

Öffnungszeit
Hier gibst Du an, wie lange die Tür offen bleibt, wenn Du diese über die App öffnest.

Türklingelzeit
Mit dieser Option stellst Du ein, wie lange der digitale Ausgang der Türklingel aktiv bleiben soll.

Melodie
Willst Du das eine Melodie auf deinem SmartPhone, Tablet etc. ertönt wenn, jemand anläutet, so kannst Du hier eine von zwei Melodien auswählen.

Simulieren
Um zu testen ob Du alle Optionen nach deinen Bedürfnissen angepasst hast, kannst Du mit dem Button “Klingeln” den Tastendruck des Klingel Tasters simulieren, d.h. es passiert das gleiche, als wenn jemand anläuten würde.

Türstation SIP Konfiguration

Um einen Anruf zur Türsprechanlage in evonHOME über SIP zu starten, muss eine vorhandene Tür konfiguriert werden.
Öffne hierzu das ParameterPanel einer Tür in evonHOME. Im Abschnitt "Türstation SIP Konfiguration" muss nun die SIP Adresse der Türstation eingetragen werden.

Zusätzlich gibt es noch eine Option zur Änderung der Art wie die SIP Adresse gewählt werden soll. Diese Einstellung sollte nur geändert werden, wenn sich die am Handy/Tablet installierte SIP App nicht automatisch öffnet, sobald eine Verbindung zur Türstation hergestellt werden soll.

Wurde die SIP Adresse eingetragen, befindet sich nun ein "Sprechen" Button im OperatorPanel der Tür. Sobald Du diesen betätigst, wir automatisch die installierte SIP App (Linphone, Zoiper, etc) geöffnet und (je nach App und Einstellung) der Anruf automatisch gestartet.

Benachrichtigungen bei offenem Fenster und Regen/Wind
Willst Du eine Benachrichtigung erhalten, wenn ein Fenster offen ist und es regnet oder es ist windig, so musst Du diese Option aktivieren

Im Punkt “Offene Fenster” siehst Du eine Liste aller offenen Fenster. Mit dem Button “Aktualisieren” kannst Du die Liste der offenen Fenster neu laden.

Wurden die Alarmanlage und eine oder mehrere Alarmgruppen aktiviert, so muss zuerst die eingestellte Aktivierungsverzögerung der jeweiligen Alarmgruppe abgewartet werden, bis diese Alarm auslösen kann.

Löst nun nach Ablauf der Aktivierungsverzögerung ein Bewegungsmelder (welcher mit dieser Alarmgruppe verknüpft ist) aus, startet zuerst die Auslöseverzögerung. In dieser Zeit kann die Alarmanlage deaktiviert werden, ohne dass ein Alarm ausgelöst wird. Nachdem die Auslöseverzögerung abgelaufen ist, wird der stille Alarm ausgelöst und es wird eine Benachrichtigung gesendet. Nachdem der stille Alarm abgelaufen ist, wird der tatsächliche Alarm ausgelöst, es wird eine weitere Benachrichtigung gesendet und die mit der Alarmanlage verknüpften Ausgänge werden geschaltet.

Willst Du die Alarmanlage aktivieren, kannst Du das entweder über die App, indem Du die Alarmanlage öffnest (“Alle Apps” – “Alarmanlage”) und dort im Operatorpanel der Alarmanlage den Button “Aktivieren” wählst oder indem Du einen Taster zum aktivieren wählst und diesen betätigst (wie Du das machst, wird im Kapitel Konfiguration beschrieben). Deaktivieren über die App funktioniert genau gleich, nur dass Du zusätzlich das Passwort eingeben musst. Über einen Taster funktioniert das Deaktivieren genau gleich als das Aktivieren.

Im OperatorPanel findest Du außerdem einen Verlauf der bisherigen Aktivitäten der Alarmanlage und kannst so kontrollieren, wann diese aktiviert oder deaktiviert sowie Alarme ausgelöst wurden.

Dauer des stillen Alarmes
Hier gibst Du an, wie lange der Stille Alarm dauern soll

Nach dieser Zeit wird der Alarm automatisch deaktiviert
Deaktiviert den Alarm automatisch nach dieser eingestellten Zeit. Dies ist vor allem wichtig, wenn Du z.B. im Urlaub bist und etwas löst den Alarm aus. Würde es diese Option nicht geben, würde der Alarm nie ausgeschaltet und deine Nachbarn wären sicher nicht darüber erfreut .

Dauer des Kontrollganges
Hier stellst Du die Zeit ein, wie lange die Alarmanlage deaktiviert wird, sobald Du einen Kontrollgang startest.

Taster zum aktivieren der Alarmanlage
Hier wählst Du einen Taster zum aktivieren der Alarmanlage aus.

Taster zum deaktivieren der Alarmanlage
Mit dem Button “hinzufügen” wählst Du einen Taster zum deaktivieren der Alarmanlage aus. Achtung, mit diesem Taster kann die Alarmanlage ohne Passwort deaktiviert werden. Daher diesen Taster mit bedacht wählen!

Taster zum Starten des Kontrollganges
Hier wählst Du den Taster aus mit dem Du einen Kontrollgang starten kannst.

Taster zum Beenden des Kontrollganges
Mit dem Taster, den Du hier auswählst, kannst Du den Kontrollgang beenden.

Statuslicht
Hier kannst Du ein Licht wählen, welches beim Aktivieren der Alarmanlage zweimal und beim Deaktivieren einmal kurz aufleuchtet.

Aktionen bei Start des Alarmes
Über den Button “hinzufügen” wählst Du all jene Aktionen aus, die beim Start eines Alarmes geschehen sollen (z.B. Licht Ein, Sirene Ein etc.)

Aktionen bei Stop des Alarmes
Hier wählst Du aus was geschehen soll, wenn der Alarm wieder deaktiviert wird. !Achtung, vergiss hier nicht die Aktionen beim Start des Alarmes zu deaktivieren.

Passwort ändern
Hier kannst Du das Passwort ändern, welches für die Deaktivierung der Alarmanlage verwendet wird.

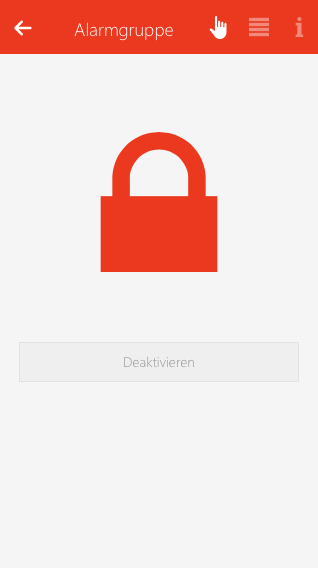

Eine Alarmgruppe stellt einen Bereich deines Alarmsystems da, den Du absichern willst. Du kannst beliebig viele Gruppen erstellen und dein Haus somit in einzelne Abschnitte einteilen. Das ermöglicht es Dir, unterschiedliche Einstellungen für jede Gruppe vorzunehmen und nur die Gruppen aktiv zu schalten, die Du benötigst.

So kannst Du z.B. für jedes Stockwerk eine eigene Alarmgruppe anlegen und über eine erstellte Szene dann nur die Stockwerke absichern, in denen Du dich nicht aufhälst.

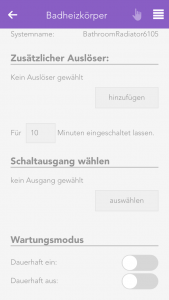

Um einen neuen Badheizkörper hinzuzufügen klickst Du auf das Element “Hinzufügen”. Im Parameterpanel solltest Du anschließend als erstes einen Namen für Deinen Badheizkörper vergeben. Danach kannst Du die Konfiguration vornehmen (wird weiter unten beschrieben).

Zusätzlicher Auslöser
Wähle hier den Auslöser und die Dauer, über den der Badheizkörper zusätzlich für einen kurzen Zeitraum aktiviert werden kann.

Schaltausgang wählen
Hier kannst Du festlegen, an welcher Steckdose der Badheizkörper angeschlossen ist.

Wartungsmodus
In diesem Bereich kannst du den Badheizkörper für Wartungszwecke dauerhaft ein- oder ausschalten.

Laufintervall während Betriebszeit
Hier kannst Du festlegen, in welchen Intervallen die Zirkulationspumpe in den Betriebszeiten aktiv sein soll

Zusätzlicher Auslöser
Wähle hier den Auslöser und die Dauer, über den die Zirkulationspumpe zusätzlich für einen kurzen Zeitraum aktiviert werden kann.

Schaltausgang wählen
Hier kannst Du festlegen, mit welchem Anschluss die Zirkulationspumpe verbunden ist.

Wartungsmodus
In diesem Bereich kannst du die Zirkulationspumpe für Wartungszwecke dauerhaft ein- oder ausschalten.

Um eine neue Zirkulationspumpe hinzuzufügen klickst Du auf das Element “Zirkulationspumpe hinzufügen”. Im Parameterpanel solltest Du anschließend als erstes einen Namen für Deine Zirkulationspumpe vergeben. Danach kannst Du die Konfiguration vornehmen (wird weiter unten beschrieben).

Um eine neue Mischerkreisregelung hinzuzufügen klickst Du auf das Element “Mischerregelung hinzufügen”. Im Parameterpanel solltest Du anschließend als erstes einen Namen für Deine Mischerkreisregelung vergeben. Danach kannst Du die Konfiguration vornehmen.

Im Operatorpanel wird dir die Regelung schematisch angezeigt. In dieser Darstellung wird dir angezeigt ob die Pumpe ein- (Schraube in der Pumpe wird grün dargestellt und dreht sich) oder ausgeschaltet ist. Daneben siehst Du die aktuelle Temperatur des Vorlaufs und ganz rechts siehst Du das Mischerventil mit aktueller Position und ob es gerade geöffnet oder geschlossen wird.

Darunter werden dir alle relevanten Werte deiner Mischerregelung angezeigt.

Falls dein Mischerventil unreferenziert is, das heißt die aktuelle Position des Ventils ist nicht bekannt, wird der Button “Referenzfahrt ausführen” angezeigt. Durch einen Klick darauf wird der Mischer komplett geschlossen, wodurch die aktuelle Position wieder bekannt ist. Um eine Referenzfahrt auszuführen muss die Mischerregelung zuerst konfiguriert werden.

Mit der Heizkurve kannst Du die gewünschte Solltemperatur des Vorlaufs in Abhängigkeit von der Außentemperatur einstellen.

Dazu gibt es bereits vordefinierte Kurven aus denen Du unter “Kurventyp auswählen” wählen kannst. Sollte für Deine Ansprüche keine vordefinierte Kurve vorhanden sein kannst Du durch einen Klick auf “Bearbeiten” jede vordefinierte Kurve bearbeiten. Dadurch geht die Auswahl auf “Benutzerdefiniert”. Willst du deine Kurve speichern kannst Du das durch einen Klick auf “Speichern”. Gespeicherte Kurven können durch einen Klick auf “Löschen” wieder gelöscht werden. Beim Auswählen der Punkte wirst Du einerseits durch die minimale und maximale Vorlauftemperatur begrenzt und andererseits durch den vorherigen und nachfolgenden Punkt. So kann als Beispiel der Punkt bei 10°C Außentemperatur keine niedrigeren Vorlauf haben als der Punkt bei 15°C Außentemperatur und keinen höheren Vorlauf als der Punkt bei 5°C.

Wird eine Außentemperatur außerhalb der Kurve angezeigten Werte erreicht, so wird die Kurve waagrecht fortgesetzt. Das heißt endet die Kurve auf der linken Seite bei einer Außentemperatur von +20°C und hat sie dort einen Vorlaufsollwert von +22°C so bleibt der Vorlaufsollwert für die Außentemperatur größer +20°C immer bei +22°C.

Um Werte für eine Außentemperatur größer als +20°C bearbeiten zu können muss der Kühlbetrieb unter “Alle Apps” – “Einstellungen” – “Raumklima” aktiviert werden. Achtung! Der Kühlbetrieb darf nur aktiviert werden, wenn die Heizung wirklich Kühlen kann, da im Kühlmodus die Mischerausgänge genau umgekehrt geschalten werden.

Hier kannst Du Deine minimale und maximale Vorlauftemperatur einstellen.

Über diese Einstellung kannst Du die maximale Temperatur, die im Rücklauf vorhanden sein darf, regulieren. Wird die eingestellte Temperatur überschritten, wird das Ventil geschlossen bis die Temperatur wieder unter dem vorgegebenen Wert liegt.

Unter “Herstellerangabe für Mischerlaufzeit [s]” gibst Du die vom Hersteller angegebene Laufzeit des Mischers in Sekunden an. Hast du diesen Wert richtig eingestellt, musst Du anschließend eine Referenzfahrt mit dem Button “Referenzfahrt ausführen” tätigen. Beachte dass du zuvor die Ein- und Ausgänge richtig setzen musst.

Mit der “Überfahrzeit” stellst Du ein, um wie viel Prozent länger der Mischer Ausgang beim kompletten Öffnen bzw. Schließen des Mischers eingeschalten bleibt. Damit wird sichergestellt, dass der Mischer danach auch wirklich komplett Geöffnet oder Geschlossen ist.

Da ein Mischerventil normalerweise beim Schließen länger als beim Öffnen braucht, kannst Du mit “Multiplikator Mischerzeit zu” angeben um das wie viel fache das Ventil länger beim Schließen als beim Öffnen benötigt.

Da immer ein gewisser Fehler beim Öffnen und Schließen des Mischers entsteht, muss täglich eine Kalibrierungsfahrt durchgeführt werden. Dazu musst Du einfach nur die gewünschte Zeit einstellen und der Rest erledigt sich von selbst.

Vorlauf Isttemperatur
Hier wählst Du den Eingang aus an dem die Ist Temperatur des Vorlaufs gemessen wird.

Außentemperatur
Hier wählst Du den Eingang aus an dem die aktuelle Außentemperatur gemessen wird. Standardmäßig ist diese unter “System” – “Hausstatus” – “Außentemperatur” auffindbar.

Freigabe
Hier wählst Du den Hauptschalter der Mischerregelung aus. Mit diesem Eingang kannst Du die gesamte Regelung aktivieren und deaktivieren.

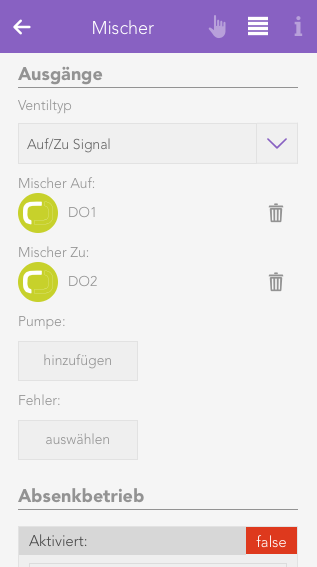

Ventiltyp
Hier wird der vorhandene Ventiltyp ausgewählt. Zu Wahl stehen analog mit "0-10V Signal" sowie digital "Auf/Zu Signal".

Ventil
(Bei Ventiltyp "0-10V Signal")
Hier wird der analoge Ausgang, der für die Ventilsteuerung verwendet werden soll gewählt.

Mischer Auf
(Bei Ventiltyp "Auf/Zu Signal")
Hier wählst Du den Ausgang aus mit dem der Mischer geöffnet wird.

Mischer Zu
(Bei Ventiltyp "Auf/Zu Signal")
Hier wählst Du den Ausgang aus mit dem der Mischer geschlossen wird.

Pumpe
Hier wählst Du den Ausgang aus an dem die Pumpe des Mischers angeschlossen ist.

Fehler
Hier kannst Du einen Ausgang wählen der im Fehlerfall geschalten werden soll.

In diesem Abschnitt kannst Du die automatische Abschaltung der Pumpe einstellen, wenn von Dir festgelegte Temperaturen über- oder unterschritten werden.

Hier kann der Absenkbetrieb konfiguriert werden. Bei aktiviertem Absenkbetrieb wird die Heiz- oder Kühltemperatur/leistung um den verknüpften Wert verringert.

Abtastzeit
In diesen Zeitabständen wird ein neuer Positionswert des Ventils berechnet. (Standard 10s)

Mindestabweichung
Erst bei einer Abweichung von Soll und Ist Temperatur des Vorlaufs größer diesem Wert, wird die Position des Mischers geändert.

Benachrichtigungen aktivieren
Wenn Du möchtest, dass Du im Fehlerfall benachrichtigt wird, so musst Du diese Option aktivieren.

Ventil schließen, wenn Freigabe deaktiviert
Stelle hier ein, ob das Ventil bei deaktiviertem Mischer auf der aktuellen Position verbleibt, oder immer geschlossen werden soll.

Heizkreis kann kühlen / heizen
Aktiviere/Deaktiviere betreffende Modi, falls diese von deinem System nich unterstützt werden.

Um ein in Dein Netzwerk eingebundenes Daikin Klimagerät hinzuzufügen wähle "Daikin hinzufügen" .

Im nun erscheinenden Popup werden automatisch alle gefundenen Daikin Geräte gelistet. Sobald Dein Klimagerät in der Liste erscheint, kannst Du es direkt auswählen. Es wird nun im System hinzugefügt und kann sofort verwendet werden.

Sollte Dein Klimagerät nicht im Netzwerk gefunden werden hast Du ausserdem die Möglichkeit die Suche erneut zu starten, oder die Konfiguration manuell vorzunehmen. In diesem Fall wird eine Daikin Gerät hinzugefügt, bei dem Du die IP Adresse selbst eintragen musst.

Neben der Vergabe eines Namens und der Zuordnung zu einem Raum, kannst Du hier auch die IP Adresse eingeben. Solltest Du Dein Daikin Klimagerät manuell hinzugefügt haben oder sich die IP Adresse später ändern, musst Du diese hier eintragen bzw. aktualisieren.

Wurde das Daikin Klimagerät erfolgreich in Dein evonHOME eingebunden, stehen Dir mehrere Bedienelemente zur Verfügung.

Du kannst die Temperatur einstellen, das Gerät ein-/ausschalten und den Betriebsmodus umschalten.

Außerdem lässt sich der Lüftungsmodus von "Automatisch" auf "Manuell" oder "Silent" (falls Dein Daikin Gerät dies unterstützt) ändern. Im manuellen Modus kannst du die Lüfterstufe einstellen.
Zusätzlich lässt sich noch die Luftstromrichtung anpassen.

Alle Einstellungen lassen sich auch über Szenen steuern. So kannst Du z.B.: die Lüftungsstufe oder Temperatur ändern, sobald Deine festgelegten "Wenn"-Bedingungen erfüllt sind.

Um eine Kamera zu erstellen, musst Du in der App „Kamera“ auf das Kästchen „evonCAM hinzufügen“ klicken.

Im nun erscheinenden Popup werden automatisch alle gefundenen evonCAMs gelistet inklusive Vorschaubild. Sobald Deine Kamera in der Liste erscheint, kannst Du sie direkt auswählen. Sie wird nun im System hinzugefügt und kann sofort verwendet werden.

Sollte Deine Kamera nicht im Netzwerk gefunden werden hast Du ausserdem die Möglichkeit die Suche erneut zu starten, oder die Konfiguration manuell vorzunehmen. In diesem Fall wird eine Kamera hinzugefügt, bei der Du die betreffenden Einstellungen (IP Adresse, Benutzername, Passwort) selbst eintragen musst.

Wenn Du die Schritte zur Einbindung Deiner evonCAM befolgt hast und die Kamera automatisch erkannt und ausgewählt wurde ist eine weitere Konfiguration nicht mehr notwendig.

Hast Du jedoch die manuelle Konfiguration gewählt (z.B. weil die Kamera nicht im Netzwerk gefunden werden konnte), kannst Du die notwendigen Einstellungen im ParameterPanel jeder Kamera auch nachträglich nochmal eingeben oder ändern.

Dies kann auch dann notwendig sein, wenn Du Änderungen am Standard-Passwort /Benutzernamen der Kamera vorgenommen hast oder die IP Adresse änderst.

Du kannst die IP der Kamera auch auf eine spezifische statische Adresse setzen. Wenn Du diese Einstellung änderst, wird die neue Netzwerkeinstellung auf die Kamera geschrieben, welche anschließend mit der geänderten Konfiguration einen Neustart durchführt.

Änderst Du die IP Adresse, werden andere für die Kamera relevante Netzwerkeinstellungen (Gateway und Subnetmaske) aus der aktuellen Konfiguration der evonHOME CPU Netzwerkeinstellung übernommen. Wenn Du mehr Kontrolle über diese Einstellung haben willst, steht Dir auch ein erweitertes Formular unter dem Button "Erweiterte Parameter" zur Verfügung.

Die Ansicht der Kamera unterstützt zwei verschiede Größen. Wenn Du für einige Sekunden die Auswahl auf der Kamera hältst (Mit dem Mauszeiger Linksklick oder mit dem Finger gedrückt halten) erscheint am unteren Bildschirmrand ein Panel, bei Dem Du unter anderem die Möglichkeit hast die Größe von klein auf groß zu ändern.

In der großen Ansicht wird das aktuelle Kamerabild angezeigt, so dass Du dieses immer direkt eingeblendet hast. Du kannst die Kamera, wie es auch bei den meisten anderen Panels der Fall ist, auch auf den Startscreen legen und hast somit das Videobild immer im Blick.

Über das kleine Icon am rechten oberen Rand des Bildes kannst du darüber hinaus ein Popup öffnen, das dir eine Großansicht zur Verfügung stellt, welche sich besonders für Tablets oder größere BIldschirme eignet.

Im OperatorPanel der Kamera wird Dir das Kamerabild angezeigt, sofern die Zugangsdaten korrekt eingetragen wurden. Auch hier hast du die Möglichkeit über das kleine Icon am Bild eine Großansicht zu öffnen.

Solltest Du noch keinen Namen für die Kamera vergeben haben, erscheinen hier außerdem die betreffenden Felder.

Um ein neues Trending Panel zu erstellen, navigiere zur App und wähle 'Trending hinzufügen'.

Einstellungen
Diagramm Typ
Der Diagramm Typ entscheidet ob das Diagramm als Flächen- oder Liniendiagramm angezeigt wird.

Werte dauerhaft speichern
Wenn diese Option aktiviert wird werden die aufgezeichneten Werte über den Neustart hinweg gespeichert.

Aufzeichnungsintervall
Das Aufzeichnungsintervall bestimmt in welchen Abständen ein neuer Wert vom Trend aufgezeichnet wird. Gemeinsam mit der Anzahl an Aufzeichnungspunkten ergibt sich der Zeitraum über den aufgezeichnet wird.

Maximale Anzahl an Aufzeichnungspunkten
Die maximale Anzahl an Aufzeichnungspunkten entscheidet wie viele Punkte maximal aufgezeichnet werden können. Wenn diese Anzahl überschritten wird werden ältere Punkte gelöscht. Der Wert kann von 1 - 10.000 eingestellt werden. Gemeinsam mit dem Aufzeichnungsintervall ergibt sich der Zeitraum über den aufgezeichnet wird.

Variablen
Es können insgesamt 8 Werte ausgewählt werden welche vom Trend aufgezeichnet werden sollen. Durch den Button "hinzufügen" können neue Werte hinzugefügt werden.

Werte in Diagramm anzeigen
Wenn diese Option aktiviert ist wird der Wert im Diagramm angezeigt.

Alias
Wenn diese Option aktiviert ist kannst du einen eigenen Namen für den Wert angeben, welcher dann im Diagramm angezeigt wird.

Farbe
Hier kannst du eine eigene Farbe auswählen, in welcher dann der Wert im Diagramm angezeigt wird.

In der kleinsten Ansicht wird dir nur der Name und der Raum des Trends angezeigt. Bei klick auf die Ansicht öffnet sich die Bedienung und die Einstellungen.

In der weiten Ansicht wird Dir zusätzlich das Diagramm angezeigt.

In der größten Ansicht hast du zusätzlich die Möglichkeit das Diagramm in einer größeren Ansicht zu betrachten indem Du auf das Pfeil Symbol am rechten oberen Rand klickst.

Durch einen Klick auf den Namen des Trends öffnet sich die erweiterte Bedienung.

In der Bedienung des Trends siehst Du das Diagramm mit den aufgezeichneten Werten. Zusätzlich kannst du eine größere Ansicht über das Pfeil Symbol in der rechten oberen Ecke öffnen. Im unteren Bereich des Diagramms wird Dir die Legende angezeigt, hier kannst Du temporär einzelne Werte ausblenden.

Öffne die Fronius App und wähle 'Hinzufügen'.

Im nun erscheinenden Popup musst Du die IP Adresse deiner PV Anlage eingeben.
Bestätige dies anschließend mit 'hinzufügen'.

Nach erfolgreicher Eingabe werden automatisch alle installierten Elemente der PV Anlage angezeigt.

Sobald eine PV Anlage zum System hinzugefügt wurde kann über den Button „hinzufügen“ entschieden werden, welche Panels zusätzlich angezeigt werden sollen.

Hier hat man die Auswahl zwischen „Mein Fronius“, einer Ansicht über die aktuellen Energieflüsse im System, „Auslastung“ (des Inverters), „Energie“, „Bezug“ und „Phasenverteilung“.

Außerdem steht ein Dynamisches Diagramm zur Verfügung welches vom Benutzer selbst konfiguriert werden kann. Hier hat man eine Auswahl verschiedener Werte und Diagrammtypen.

Alle Panels lassen sich auch über langen Klick auf das Panel auf den Homescreen legen.

Um einen neuen TCP Client zu erstellen, navigiere zur App und wähle 'TCP Client hinzufügen'.

Bei jedem TCP Client wird Dir über ein Symbol angezeigt, ob eine korrekte Verbindung zu dem von dir gewünschten Geräte besteht. Da Du einen neu erstellten Client erst konfigurieren musst, siehst Du hier vorerst ein rotes X.

Bevor der TCP Client kommunizieren kann, musst Du eine gültige IP Adresse in den Einstellungen eintragen. Öffne dazu das ParameterPanel Deines neu erstellen TCP Clients und trage die IP Adresse und Port des gewünschtes Gerätes ein.

Sind die IP Adresse und der Port korrekt und die Verbindung konnte hergestellt werden, wird nach wenigen Sekunden ein grünes Häkchen in der Anzeige des TCP Clients sichtbar.

IP Konfiguration
Hier musst Du die IP Adresse und den Port des Gerätes eingeben mit dem dieser TCP Client kommunizieren soll. Diese Einstellung solltest Du als erstes vornehmen, nachdem Du einen neuen TCP Client erstellt hast. Ob die Verbindung erfolgreich hergestellt werden konnte, siehst du anschließend im OperatorPanel.

Befehle
Möchtest du einen neuen Befehl erstellen, kannst Du dies hier mit dem Button 'Neuer Befehl' tun. Lege danach einen Name für deinen Befehl fest, sowie die Daten die gesendet werden sollen. Du kannst zwischen einfachem Text oder auch Hex-Werten wählen. Danach kannst du optional noch bestimmen, ob du eine bestimmte Antwort von dem verbundenen Gerät erwartest. Auch hier kannst du dich zwischen Text oder Hex-Wert entscheiden.

Befehl testen
Möchtest Du einen Befehl testen kannst du dies an dieser Stelle tun. Das Ergebnis sowie eine mögliche Antwort wird Dir dann unter dem 'Befehl testen' Button angezeigt.

Ereignisse
Es gibt Geräte, welche dauernd Daten senden, ohne dass jemand welche angefordert hat (z.B. über einen Befehl). Für diesen Anwendungsfall hat jeder TCP Client 3 Ereignisse. In jedem der 3 Ereignisse kannst Du die Daten festlegen, welche Du vom Gerät erwartest und von welchem Typ (Text oder Hex). Werden die erwarteten Daten empfangen, so kannst Du mit einer Szene darauf reagieren.

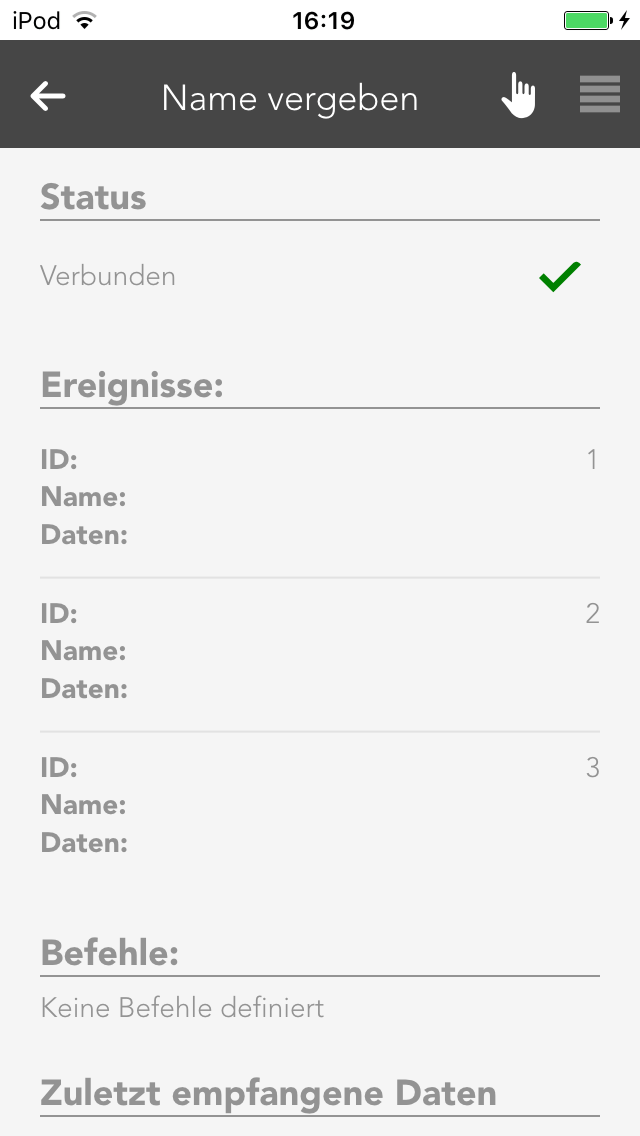

Status
Hier wird Dir der aktuelle Status des TCP Clients angezeigt. Sollte es Probleme bei der Verbindung zu dem gewünschten Gerät geben oder noch keine IP Adresse eingetragen worden sein, wird hier ein rotes X angezeigt.

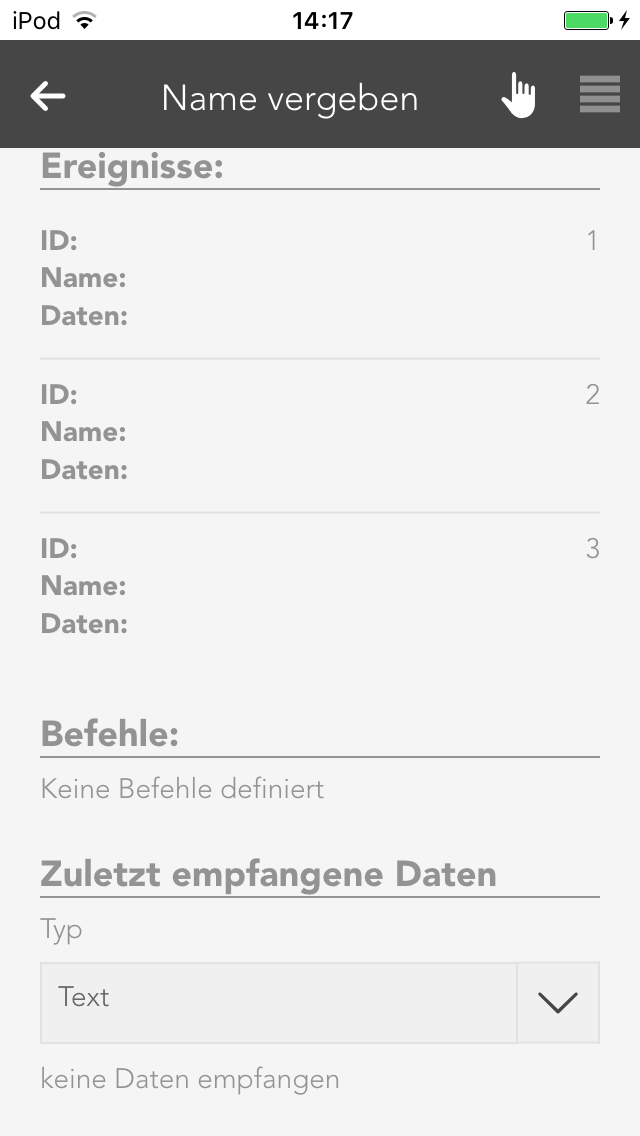

Ereignisse
Du kannst in jedem deiner TCP Clients 3 Ereignisse festlegen, auf die bei Auftreten reagiert werden soll. Diese kannst du später mit Szenen verknüpfen (in der Szenen App) und sie so als Auslöser verwenden. Die konfigurierten Ereignisse werden dir in dieser Liste angezeigt.

Befehle
Hier werden alle Befehle angezeigt welche du erstellt hast. Du kannst jeden Befehl hier manuell auslösen oder löschen.

Zuletzt empfangene Daten
In dieser Liste werden die zuletzt empfangenen Daten angezeigt. Du hast die Möglichkeit die Darstellung von 'Text' auf 'Hex' umzustellen.

Navigiere zur App 'Digitale Eingänge', welche Du unter 'Alle Apps' finden kannst.

Wähle nun den gewünschten digitalen Eingang, den Du als Melder verwenden willst.

Navigiere zu den Einstellungen des ausgewählten Digitalen Eingangs und stelle den Modus auf 'Melder'.

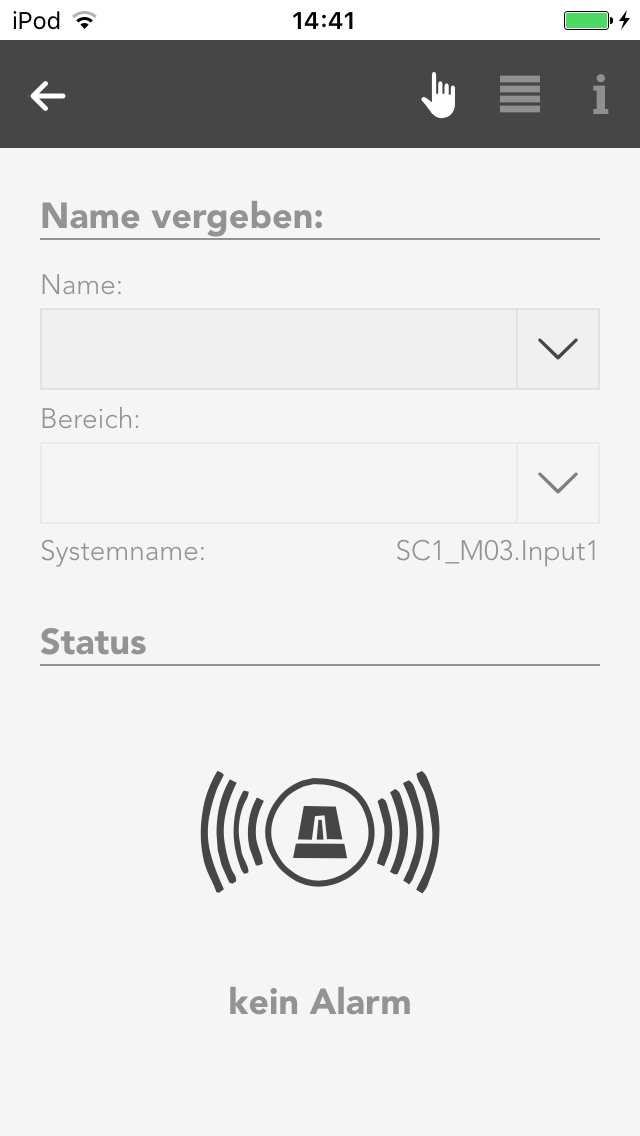

Der digitale Eingang ist nun zu einem Melder geworden und wird in der App "Melder" gelistet.

Typ
Hier hast Du die Auswahl zwischen verschiedenen Voreinstellungen, je nach Anwendungsfall. Dabei wird Dir der Benachrichtigungstext, die Einstellung 'Alarm muss quittiert werden', als auch das gewählte Icon vorgegeben.

Alarmieren nach
Legt fest wie lange ein Signal am digitalen Eingang aktiv sein muss, um einen Alarm auszulösen.

Benachrichtigung
Du kannst hier einstellen, ob Du bei einem ausgelösten Alarm eine Benachrichtigung erhalten willst.

Benachrichtigungstext
Bestimmt den Text, der in der Benachrichtigung stehen soll.

Alarm muss quittiert werden
Ist diese Option aktiviert, muss ein aktuell ausgelöster Alarm manuell beendet werden statt automatisch zu enden, wenn kein Eingangssignal mehr erfolgt.

Reserve (In Visualisierung ausblenden)
Wenn aktiv, wird der Melder nicht mehr in der Visualisierung angezeigt.

Icon
Bestimmt das Bild welches zur Anzeige verwendet wird.

Alarmausgang
Hier kann ein digitaler Ausgang gewählt werden, der im Falle eines Alarms geschalten wird.

Modus
Der verwendete digitale Eingang kann hier von 'Melder' wieder auf eine andere Funktion gestellt werden.

Simulation Ein
Aktiviert die Simulation und ermöglicht die Einstellung 'Simulationswert'. Achtung: Wenn die Simulation aktiv ist werden die echten Werte ignoriert!

Simulationswert
Hier lässt sich der simulierte Wert am digitalen Eingang regeln.

Nachdem Du einen digitalen Eingang zu einem Melder gemacht hast, reagiert er auf ein ankommendes Signal und schlägt je nach gewählten Einstellungen Alarm.

In der Anzeige eines jeden Melders siehst Du, wann sein Eingang aktiv ist und ob er Alarm schlägt.

Wenn Du noch keinen Zähler in Deinem evonHOME erstellt hast, musst du zuerst einen digitalen Eingang in einen solchen umwandeln.

Navigiere dazu zu den digitalen Eingängen unter 'Alle Apps'-'Dig. Eingänge', wähle den gewünschten Eingang und öffne das ParameterPanel.

Wähle unter der Einstellung für den Modus 'Zähler'. Der Digitale Eingang wird nun in einen Zähler umgewandelt und erscheint in der 'Zähler' App.

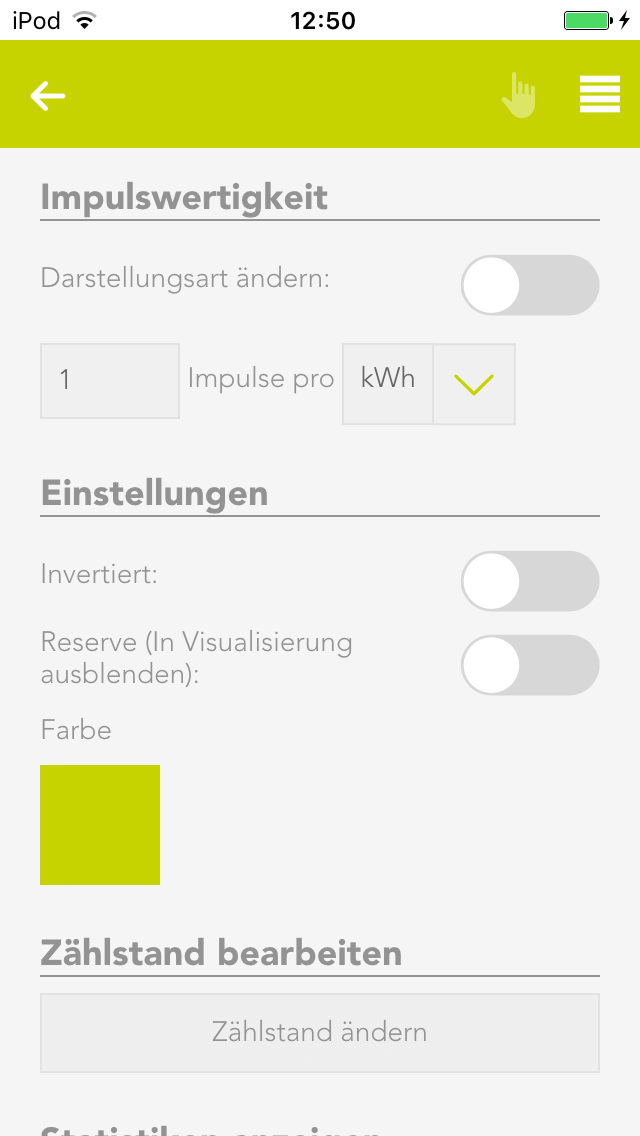

Impulswertigkeit
Lege hier die Wertigkeit eines Impulses fest, der vom Zähler empfangen wird. Die notwendigen Einstellungen hierzu findest Du üblicherweise am angeschlossenen Zähler.

Einstellungen
Invertiert
Wird diese Option aktiviert werden ab diesem Zeitpunkt, fallende statt steigen Flanken gezählt.

Reserve
Blendet diesen Zähler in der Visualisierung aus.

Farbe
Ändert die Farbe der angezeigten Graphen.

Zählstand bearbeiten
Hier kannst Du den aktuellen Zählstand auf einen gewünschten Wert setzen.

Statistiken anzeigen
Wähle hier die Graphen, die im OperatorPanel angezeigt werden sollen.

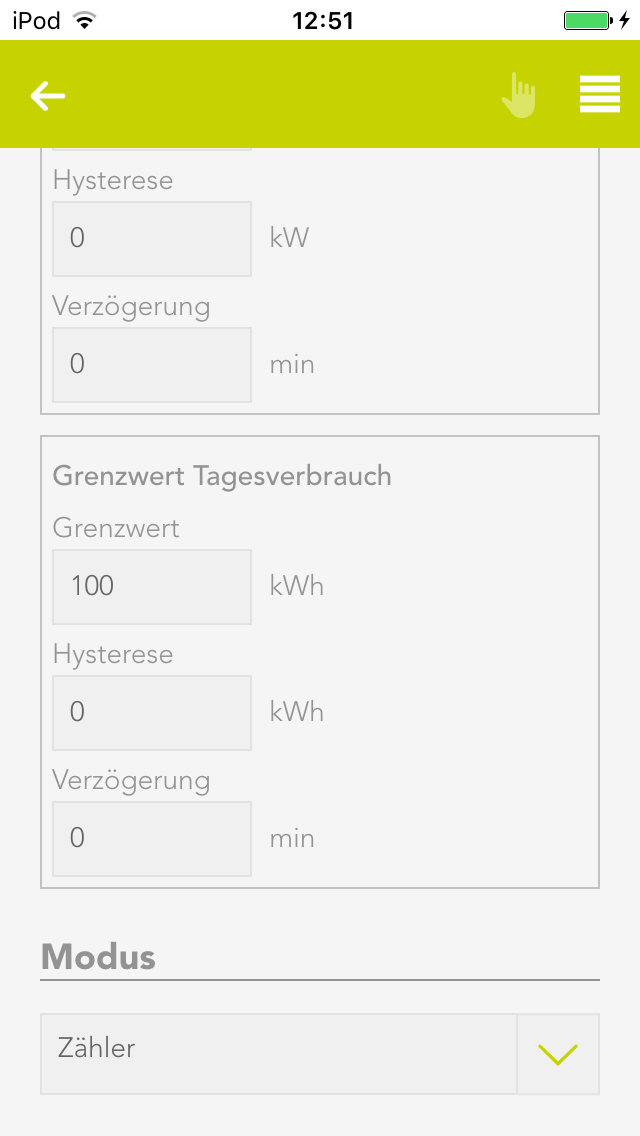

Grenzen
Hier kannst Du verschiedene Grenzwerte (und dazugehörige Verzögerungen etc.) einstellen, die Du anschließend in Szenen verlinken kannst. Verknüpfbare Werte sind: 'Aktueller Verbrauch - Oberer Grenzwert', 'Aktueller Verbrauch - Unterer Grenzwert' sowie 'Tagesverbrauch - Grenzwert'.

Modus
Mit dieser Einstellung kannst Du den Zähler z.B. wieder in einen digitalen Eingang oder Taster umwandeln.

Sobald ein Zähler angelegt wurde, hast Du die Möglichkeit weitere Anzeigepanels zu erstellen. Diese geben Dir eine Übersicht über die vom Zähler gemessenen Werte.

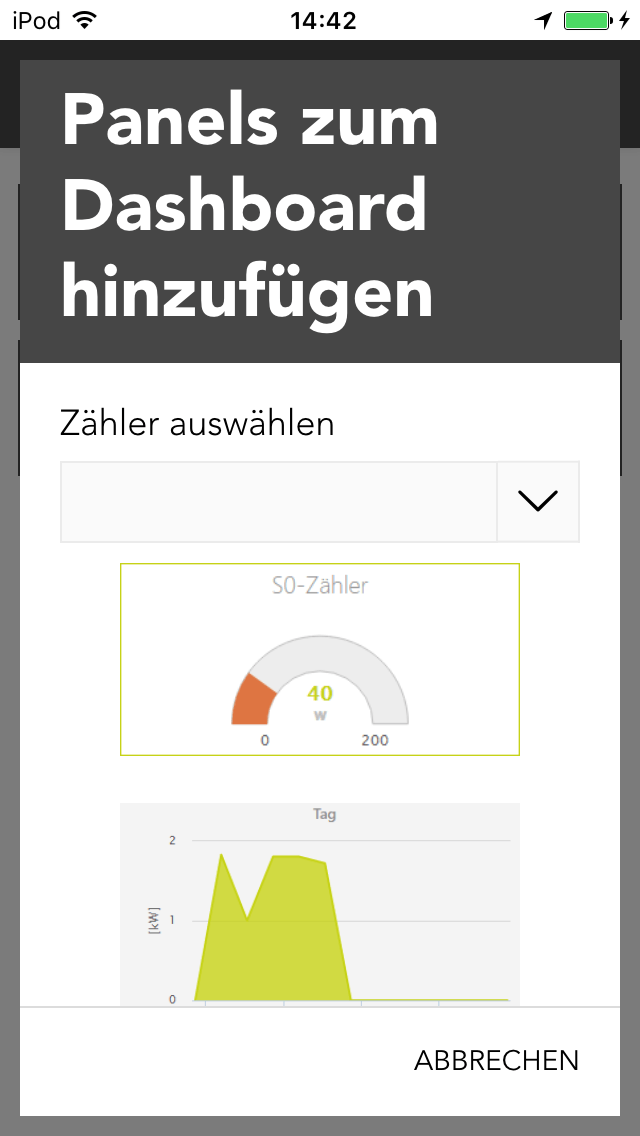

Um eine solche Anzeige zu erstellen, wähle 'Panel hinzufügen' im Zähler App.

Im nun erscheinenden Popup hast du die Möglichkeit, zwischen verschiedenen Graphen zu wählen. Dazu wählst Du zuerst den gewünschten Zähler bei 'Zähler auswählen' aus und kannst dann den gewünschten Graphen erstellen.

Im OperatorPanel des Zählers bekommst Du eine Übersicht über die gemessenen Werte. Folgende Abschnitte gibt es:

Status
Informiert Dich über den Gesamtverbrauch, den Tagesverbrauch sowie den aktuellen Verbrauch. Außerdem hast Du hier die Möglichkeit, den Zählerstand zurück zu setzen.

Statistik
Hier werden die Graphen angezeigt, die Du im ParameterPanel einzeln aktiveren kannst. Auch die hier angezeigten Statistiken lassen sich über einen Button zurücksetzen.

GET: apps
"http://[evonHOME_IP]/api/apps"
Liefert eine Liste aller Apps.

GET: apps/{fullName}
Liefert detaillierte Informationen über die angefragte App.

GET: instances
Liefert eine Liste aller Instanzen.

GET: instances/{instanceId}
Liefert detaillierte Informationen über die angefragte Instanz.

GET: instances/{instanceId}/{action}
Liefert den aktuellen Wert der angefragten Eigenschaft einer spezifischen Instanz. Zu Beispiel den aktuellen Status eines Lichts.

POST: instances/{instanceId}/{action}
Ruft eine Methode der spezifischen Instanz auf.

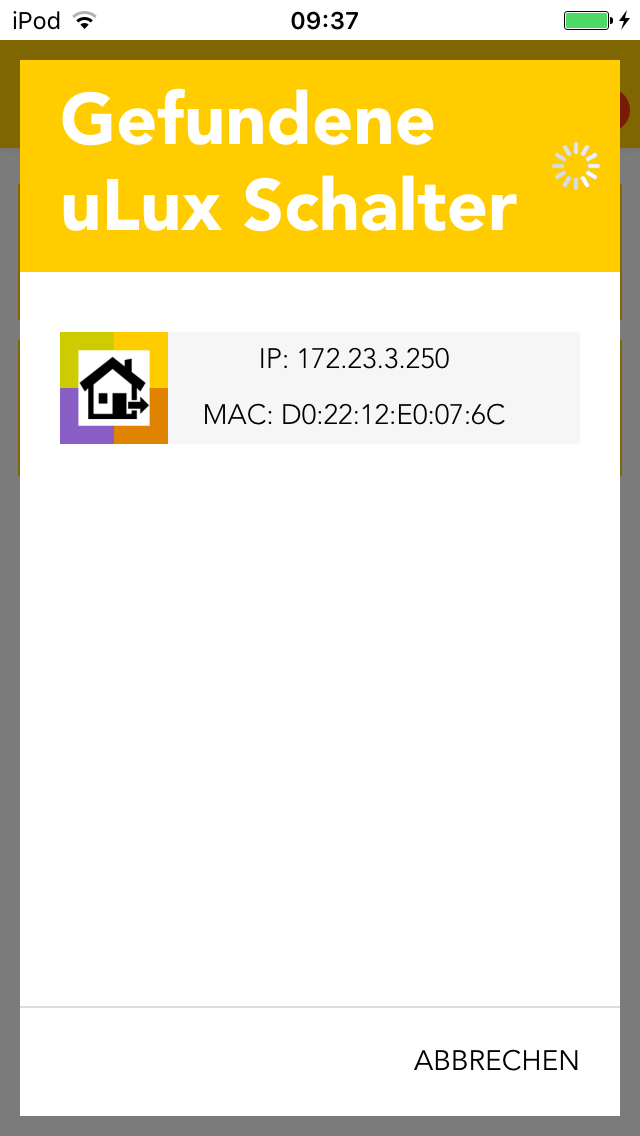

Zum Erstellen eines neuen uLux Raums, klicke auf das hinzufügen Symbol, danach wird automatisch die Suche nach uLux Schaltern in deinem Netzwerk gestartet. Sollte der Schalter nicht sofort erkannt werden, wiederhole die Suche ganz einfach. Nachdem der Schalter gefunden wurde, kannst du mit einem Klick den Schalter hinzufügen.

Settings
Hier kannst du die Netzwerkadresse eines uLux Schaltes ändern.

Nachdem du alle Einstellungen vorgenommen hast, kannst du mit dem Button 'Konfiguration schreiben' die Einstellungen auf den uLux Schalter übertragen. Der Schalter startet dabei neu und ist nach einigen Sekunden vollständig konfiguriert.

Weise ganz einfach einen Namen und einen Raum Deinem uLux-Schalter zu und nach dem Abschließen der Konfiguration werden automatisch die Elemente Deines Raums am Schalter angezeigt.

Wird ein uLux Erweiterungsmodul verwendet, werden im Bereich "Erweiterungen" automatisch alle gelesenen Werte angezeigt. Diese können auch in der Logik verknüpft werden.

Nachdem der Fingerscanner an das passende "evonHOME Auxiliary – RS485" Modul angeschlossen wurde, kannst Du diesen im evonHOME System hinzufügen.

Lege dazu ein neues Zutrittssystem über den entsprechenden Button an.

Im nun erscheinenden Popup werden alle erkannten Zutrittssysteme gelistet. Du kannst das gewünschte System über einen Klick auf den Namen oder das Plus Symbol hinzufügen.

Wenn Du mehrere Zutrittssysteme besitzt, kannst Du den zweiten Button benutzen um die LEDs des verlinkten Systems aufblinken zu lassen und es dadurch identifizieren.

Wurde ein System ausgewählt, kannst Du diesem im zweiten Schritt einen Namen geben.

Hast Du Deine Eingabe bestätigt, wird das Zutrittssystem erstellt und Du kannst mit der Konfiguration beginnen.

Klicke zur Konfiguration deines Fingerscanners einmal auf das neue erstellte Zutrittsystem und navigiere zu den Einstellungen in das ParameterPanel.

Im Bereich "Status" werden Dir Informationen über die Verbindung zu deinem Zutrittssystem angezeigt.

Wenn Du mehrere Zutrittssysteme besitzt, kannst Du den Button "Identifizieren" benutzen um die LEDs des verlinkten Systems aufblinken zu lassen und es dadurch zu finden.

Nun kannst Du damit beginnen Nutzer anzulegen, für die Du anschließend Finger oder RFID Chips einlernen kannst.

Klicke hierzu auf das Plus Symbol.

Du wirst nun durch die einzelnen Schritte geleitet, die für das Anlegen eines Benutzers und dem Einlernvorgang notwendig sind.

Wähle zuerst den evonHOME Benutzer aus für den Du Finger oder RFID Chips einlernen willst.

Als nächstes siehst du eine Übersicht der bereits eingelernten Finger/Chips. Klicke auf das Plus Symbol um weitere hinzuzufügen.

Wähle nun den gewünschten Finger oder RFID Chip aus und klicke auf "Einlernen".

Der Einlernvorgang wird nun gestartet und Dein Fingerscanner blinkt orange. Ziehe nun den betreffenden Finger mehrmals langsam über den Scanner, bis dieser blau leuchtet. Der Finger wurde nun erfolgreich eingelernt.

Du kannst nun weitere Finger oder einen RFID Chip einlernen. Sobald Du fertig bist klicke auf "weiter".

Wenn Du eine Tür mit Türöffner besitzt kannst du diese im nächsten Schritt mit Deinem ausgewählten Benutzer verknüpfen. Dadurch wird die Tür entsperrt, sobald der Finger oder RFID Chip des Benutzers erkannt wird.

Sobald Du auf "Weiter" klickst, ist die Konfiguration abgeschlossen und Du kannst Deine Änderungen über einen Klick auf "Fertig" bestätigen. Alternativ kannst Du auch ein paar Schritte zurück gehen und noch weitere Finger/RFID Chips hinzufügen.

Alle erstellten Benutzer erscheinen nun in der Liste des Zutrittsystems. Neben jedem befindet sich ein kleines Schloss, über das der betreffende Benutzer gesperrt werden kann, wodurch er keine Zutrittsberechtigung mehr hat.

Außerdem können Benutzer über das X-Symbol gelöscht oder bei Klick auf den Namen angepasst werden.

Der Schalter "Deaktiviert" ermöglicht das manuelle temporäre deaktivieren des Zutrittsystems im Falle eines Defekts etc. Ein konfiguriertes Zutrittsystem wird außerdem automatisch deaktiviert, wenn dieses für eine gewisse Dauer nicht erreichbar ist.

Falls Du später weitere Finger/RFID Chips zu einem bereits angelegten Benutzer hinzufügen möchtest, musst Du nur auf den betreffenden Namen in der Liste klicken.

In der sich öffnenden Ansicht siehst Du nun alle bisher eingelernten Finger/RFID Chips, kannst diese löschen oder (über das Tür-Symbol) für den Türöffner deaktivieren. Außerdem kannst Du verknüpfte Türen zu diesem Benutzer hinzufügen und entfernen.

Bevor Du die einzelnen Quellen und Lautsprecher an Deine Wünsche anpassen kannst, solltest Du zuerst ein paar grundlegende Einstellungen für dein Audiomodul vornehmen.

Navigiere dazu nach 'Alle Apps' - 'Hardware', wo Dein neues Audiomodul gelistet wird.

Öffne nun die zugehörigen Einstellungen durch einen Klick auf den Namen des Moduls.

Hier solltest Du zu allererst festlegen, wie Du Deine Lautsprecher verwenden willst. Du hast die Auswahl zwischen Mono oder Stereogruppen, kannst aber auch alle 4 Lautsprecherausgänge als gemeinsame Gruppe zusammenfassen.

Je nachdem, welche Auswahl Du hier triffst, erscheinen betreffende Lautsprecher in der Musik-App.

Einige Lautsprecher sollten nur mit einer gewissen maximalen Lautstärke betrieben werden um diese nicht zu beschädigen. Daher hast Du hier die Möglichkeit sowohl die maximale als auch die minimale Lautstärke für alle angeschlossenen Lautsprecher einzustellen.

Darüber hinaus werden hier auch Diagnoseinformationen angezeigt und das Audiomodul kann neu initialisiert werden.

Hast Du alle Einstellungen durchgeführt kannst Du bereits zu 'Alle Apps' - 'Musik' navigieren, wo Du nun alle verfügbaren Quellen sowie Lautsprecher wiederfindest.

Hast Du dein Modbus Gerät erfolgreich in Betrieb genommen, kannst Du damit beginnen, es in Dein evonHOME System zu integrieren.

Wähle hierzu "Neues Gerät hinzufügen".

Dadurch wird ein neues Modbus Gerät im System angelegt und kann konfiguriert werden.

In den Einstellungen des neu erstellten Modbus Gerätes solltest Du als erstes einen Namen und einen Raum vergeben.

Anschließend musst Du die Netzwerk Adresse (IP, Port) sowie SlaveID des Modbus Geräts eingeben.

Wurde die Verbindung erfolgreich hergestellt, ändert sich der angezeigte Status von "Nicht Verbunden" auf "Verbunden".

Als Nächstes benötigst Du die gerätespezifischen Informationen über les-/schreibbare Register, auf die Du mit der evonHOME Modbus Schnittstelle zugreifen kannst.

Diese musst du den Unterlagen deines Modbus Gerätes entnehmen.

Hast Du alle benötigten Informationen gesammelt, ist es an der Zeit, die passenden Register anzulegen. Navigiere zu dem Bereich "Register editieren" und wähle "Editieren".

Du befindest dich nun in der Registeransicht, in der Du neue Register hinzufügen oder anpassen kannst.

Es stehen Dir hier 4 verschiedene Registerarten zu Verfügung:

Coil Status (1 Bit, Lesen-Schreiben: FC=01)
Einzelner Ein-/Ausgang.

Holding Register (16-Bit, Lesen-Schreiben: FC=03)
Analoger Ein-/Ausgang.

Input Register (16-Bit, Nur Lesen: FC=04)
Analoger Eingang.

Input Status (1 Bit, Nur Lesen: FC=02)
Einzelner Eingang.

Welche Register für Dein Modbus Gerät verwendbar sind, sowie deren Konfigurationsdaten (Adresse, Datentyp, Lese-/Schreibzugriff) musst Du den Informationen entnehmen, die Deinem Gerät beiliegen.

In den Einstellungen jedes angelegten Registers müssen diese anschließend eingetragen werden.

Neben den spezifischen Konfigurationsmöglichkeiten für jedes Register, kann auch festgelegt werden, ob der Zugriff "Lesend" oder "Schreibend" erfolgt. Bei Schreibzugriff erscheinen in der Bedienoberfläche des Registers sowie des angelegten Modbus Gerätes in evonHOME zusätzliche Bedienelemente über die die geschriebenen Werte verändert werden können.

In den Einstellungen des im evonHOME System angelegten Modbus Gerätes kannst du die Konfiguration deiner Register exportieren und damit sichern, um sie später wieder importieren zu können (auch in ein anderes evonHOME System).

Zusätzlich lässt sich einer der Register als Anzeigewert auswählen, welcher im ObjectPanel deines Modbus Gerätes sichtbar ist und Farbe sowie Icon ändern.

Die Statuswerte und Bedienelemente aller angelegten Register erscheinen im OperatorPanel des Modbus Gerätes. Nach der Konfiguration kann das Gerät hier gesteuert und ausgelesene Werte kontrolliert werden.

Neben der Bedienung über diese Ansicht, kann auch innerhalb der evonHOME Logik App auf alle Register zugegriffen werden.

Dadurch lassen sich komplexe Abläufe umsetzen.

Sobald Deine Türsprechanlage montiert und an Dein Netzwerk angeschlossen wurde, kannst Du diese in dein evonHOME System einbinden.

Lege dazu eine neue Sprechanlage über den entsprechenden Button an. Im nun erscheinenden Popup wird automatisch nach der Türsprechanlage gesucht. Sobald sie gelistet wird kannst Du sie auswählen und hinzufügen.

Sollte Deine Türsprechanlage nicht automatisch gefunden werden, kannst du diese auch über den Button "Manuell" selbst anlegen. In diesem Fall musst Du die IP Adresse der Anlage kennen und sie in den Einstellungen eintragen.

Eine neue Sprechanlage ist nun angelegt and kann konfiguriert werden.

Wurde Deine Sprechanlage automatisch im Netzwerk gefunden und hinzugefügt musst Du die IP Adresse in den Einstellungen nicht mehr angeben.

Deine Sprechanlage wird sofort nach dem Anlegen vom System konfiguriert und startet von selbst neu. Es kann 1-2 Minuten dauern, bis der Vorgang abgeschlossen wurde und die Sprechanlage wieder verbunden ist.

Wurde die Sprechanlage manuell von Dir angelegt, musst Du in die Einstellungen gehen und die IP Adresse eintragen. Nutzername und Passwort sind bereits ausgefüllt, können aber jederzeit geändert werden, falls Du diese in der Türsprechanlage angepasst hast.

Wenn die Sprechanlage manuell hinzugefügt wurde, wird sie nach dem Eintragen nicht automatisch konfiguriert und startet daher nicht von selbst neu. Dadurch kannst Du auch bereits konfigurierte Sprechanlagen in das System einfügen, ohne das die Einstellungen erneut übertragen werden müssen.

Wenn Du eine neue Sprechanlage manuell hinzufügst, musst Du daher nach dem Eintragen der IP Adresse in den Abschnitt "Erweiterte Parameter" navigieren und den Punkt "Sprechanlage Konfiguration zurücksetzen". Nach dem anschliessenden Neustart der Türsprechanlage ist diese betriebsbereit.

Wurde die Verbindung mit der Sprechanlage erfolgreich hergestellt siehst Du im OperatorPanel das aktuelle Videobild.

Über das Pfeilsymbol auf dem Bild kannst Du dir auch eine vergrößerte Version der Übertragung ansehen.

Falls die Sprechanlage manuell hinzugefügt wurde und Du noch die IP Adresse eintragen musst, erscheinen hier statt der Videoübertragung die betreffenden Eingabefelder.

Da die Türsprechanlage auch über eine Klingeltaste verfügt, kannst Du sie mit einer Tür verknüpfen. Navigiere dazu in die Tür App und wähle eine passende Tür aus. In den Einstellungen kannst Du nun die Sprechanlage hinzufügen. Wird die Klingeltaste betätigt, erhältst Du eine Benachrichtigung mit dem aktuellen Videobild. Außerdem wird eine Aufnahme des Kamerabilds gespeichert. Wenn Du einen Türöffner besitzt, kannst Du diesen in dem im evonHome System erscheinenden Popup bedienen.

Du kannst die Klingel und Lichttaste der Sprechanlage auch als Auslöser für das Erstellen von Szenen in der betreffenden App verwenden.

Das ObjectPanel der Sprechanlage kann auch über das Menü, das erscheint, wenn Du mit Deinem Finger bzw. der Maustaste länger auf dem Element bleibst/gedrückt hältst, vergrößert werden. Dadurch wird hier ebenfalls das Kamerabild eingeblendet.

Du kannst die Sprechanlage auch auf deinen Startbildschirm legen um so das Kamerabild immer sichtbar zu haben.

Damit das Betätigen der Sprechanlage Tasten in evonHOME erkannt wird, muss diese zuerst in evonHOME eingebunden werden. Die notwendige Konfiguration geschieht automatisch im Hintergrund, sobald Du die vom System gefundene Sprechanlage hinzufügst. Sollt es sich um eine Sprechanlage handeln, die mit einem Tastenfeld verwendet wird, musst Du im SettingsPanel unter "Erweiterte Parameter" den Punkt "Sprechanlage mit Tastenfeld Konfiguration zurücksetzen" wählen. Das kannst Du entweder bei einer bestehenden Sprechanlage durchführen oder wenn Du sie manuell hinzufügst.

Weitere Einstellungen sind für die Erkennung der beiden Tasten der Sprechanlage nicht notwendig. Sollte die IP Adresse der evonHOME Engine später geändert werden, muss die Sprechanlage über das SettingsPanel wieder zurückgesetzt werden.

Überprüfung Konfiguration

Im Settingspanel der Kamera kann unter "Erweiterte Parameter" sowohl die Klingel- als auch Lichttaste geprüft werden. Ist die Konfiguration der Mobotix Sprechanlage korrekt, werden zugehörige Events ausgelöst bzw. die Anzeigen auf dem ObjectPanel aktiviert.

Sollte dies fehlschlagen, können folgende Einstellungen im Webinterface der Sprechanlage überprüft werden:

1 - Navigation in das Admin Menü zu "Profile für Netzwerkmeldungen".

2 - Hier müssen sich Einträge für "Doorbell" sowie "LightSwitch" befinden. Jeder Eintrag enthält eine Zieladresse die mit der IP Adresse der evonHOME Engine übereinstimmen muss, sowie den vorgegeben Port "4500". Im Bereich "Datenprotokoll" befindet sich außerdem ein Eintrag für den "CGI"-Pfad, der den Systemnamen der Sprechanlage in evonHOME enthält. Dieser kann im SettingsPanel kontrolliert werden und muss mit dem hier eingetragenen Systemnamen übereinstimmen.

3 - Navigation in das Setup Menü zu "Ereignisübersicht"

4 - Im Bereich "Signalereignisse" muss es je einen Eintrag für die Klingel- sowie Lichttaste geben. Hier ist darauf zu achten, das diese nicht auf "Inaktiv" gesetzt sind.

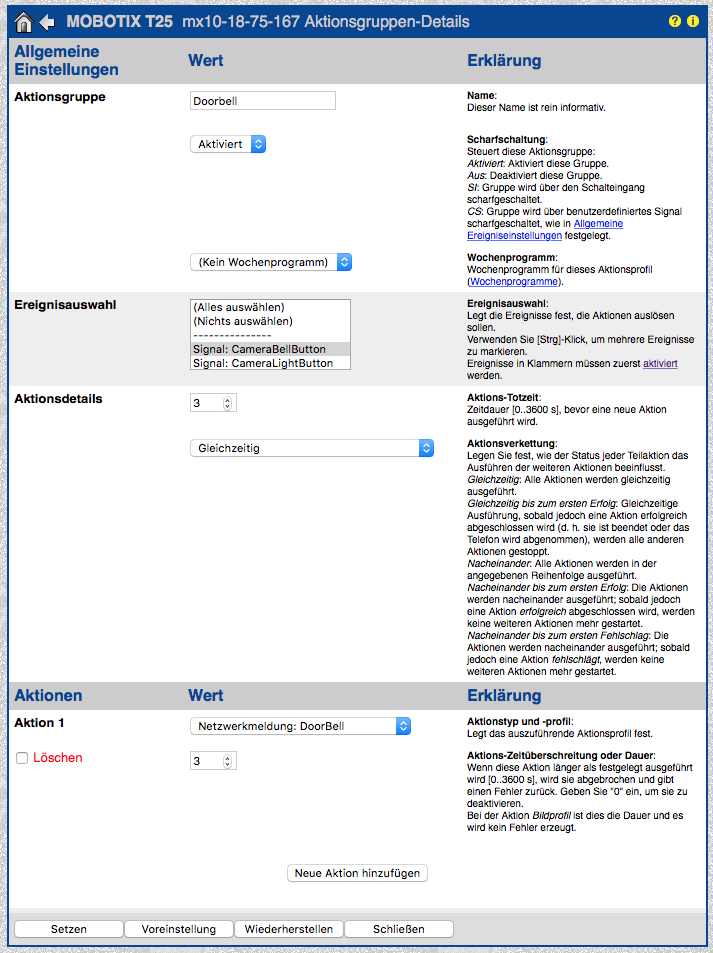

5 - Navigation in das Setup Menü zu "Aktionsgruppen-Übersicht".

6 - Hier muss es ebenfalls Einträge für die Klingel- sowie Lichttaste geben. Unter "Bearbeiten" finden sich im Bereich "Ereignisauswahl" alle möglichen Signale, die als Auslöser dienen. Hier muss "CameraBellButton" für die Klingel- bzw. "CameraLightButton" für die Lichttaste ausgewählt sein (Passend zu den Signalen aus Punkt 4). Unter "Aktionen" muss die zugehörige Netzwerkmeldung aus Punkt 2 erscheinen.

Einführung

Im Folgenden werden die notwendigen Schritte beschrieben, um eine Mobotix Türsprechanlage (T25) durch ein Tastenfeld zu erweitern und dieses soweit vorzubereiten, dass eine Einbindung in evonHOME möglich ist.

Die Notwendigen Schritte gliedern sich dabei in folgende Punkte:

• Anschluss und Verkabelung
• Reset der Mobotix (T25) Anlage
• Erstkonfiguration des Tastenfelds
• Einrichtung in evonHOME

https://cdn.competec.ch/documents/2/9/293364/Schnellinstallation_T25_DE.pdf

Reset der Mobotix (T25) Anlage

• Strom an -> Mobotix Kamera Tasten leuchten -> Klingeltaste gedrückt halten bis beide Tasten kurz blinken
• Kamera bootet neu und sagt IP Adresse an -> IP Adresse aufschreiben, da sie für die spätere Konfiguration benötigt wird.

Erstkonfiguration des Tastenfelds

Nach Abschluss des Resets der Mobotix Türsprechanlage (Durchsage der aktuellen IP Adresse):

• Keypad blinkt weiß, ESC-Taste blinkt rot und OK-Taste blinkt blau
• Gewünschten Super-PIN (8-16 Stellen) eingeben und mit OK bestätigen.
• Super-PIN erneut eingeben und nochmals mit OK bestätigen.
• Nach erfolgreicher zweimaliger Eingabe des Super-PIN leuchtet des Keypad kreisförmig weiß und das Keypad wechselt in den RFID Einlernmodus
• Im Lieferumfang des Keypads befinden sich mehrere RFID Karten: 1 Admin-Karte (rot) sowie mehrere User-Karten (blau).
• Die Admin-Karte (rot) nun ca 5 Sekunden vor das Tastenfeld halten, bis kein Signalton, mehr ertönt. Wurde die Admin-Karte korrekt eingelernt, leuchtet das Tastenfeld zur Bestätigung kurzfristig in Form eines Kreises (Tasten 2, 4, 6, 7, 9 ,0).
• Danach leuchten alle Tasten weiß, die ESC-Taste blau sowie die OK-Taste blau. Es können nun User-Karten eingelernt werden. Hierzu eine User-Karte vor das Tastenfeld halten und warten, bis die Bestätigung in Form des Kreises erscheint. Schritt für gewünschte Anzahl an eingelernten User-Karten wiederholen.
• Die Einlernzeit für User-karten endet nach 2 Minuten. Alternativ kann der Vorgang manuell beendet werden, indem die ESC-Taste gedrückt wird.

Achtung: Der eingegebene Super-PIN überschreibt das Factory Passwort der Türsprechanlage ("meinsm"). Für Zugriffe auf das Interface der Mobotix muss daher nach Einrichtung des Tastenfelds der Super-PIN als Passwort für den Login verwendet werden.

Zugangscodes einrichten

https://www.youtube.com/watch?v=BqQbM3qUbZM

Nach Abschluss der Erstkonfiguration können die eingelernten RFID Karten für den Zutritt verwendet werden. Um den einzelnen Karten Zugangscodes (4-16 Ziffern; Nur 0 nicht erlaubt) zuzuweisen, müssen folgende Schritte befolgt werden:

• OK-Taste gedrückt halten bis das Tastenfeld zwei Bestätigungstöne von sich gibt. -> OK-Taste blinkt nun blau
• Admin-Karte vor das Tastenfeld halten bis ein doppelter Bestätigungston erklingt. -> Ok-Taste leuchtet konstant blau
• Schlüssel-Taste drücken. -> Schlüsseltaste leuchtet konstant blau
• Ok-Taste gedrückt halten bis der zweite Bestätigungston erklingt. -> Schlüssel-Taste und OK-Taste leuchten konstant blau
• Nun muss die Nummer der Karte ausgewählt werden, für die ein Zugangscode eingerichtet werden soll. Dabei bestimmt die Reihenfolge, in der die Karten eingelernt wurden ihre Nummer. "1" ist somit die erste eingelernte Karte usw.
• Wähle nun die gewünschte Karte durch Eingabe der passenden Zahl und bestätige mittels Ok-Taste.
• Gib nun den gewünschten Zugangscode ein und bestätige mit der Schlüssel-Taste
• Wiederhole die Eingbabe und bestätige erneut mit der Schlüssel-Taste
• Das Tastenfeld bestätigt die Eingabe mit einem Bestätigungston und einem ringförmigen Leuchten der Tasten.

Einrichtung in evonHOME

Um die Mobotix Türsprechanlage mit dem Mobotix Keypad mit evonHOME zu verbinden, muss eine neue Sprechanlage hinzugefügt werden. Da die Zugangsdaten der Türsprechanlage durch die Installation des Tastenfeldes nicht mehr mit dem Auslieferungszustand übereinstimmen, muss dies über den manuellen Modus geschehen.

• Navigation zu "Alle Apps" Sprechanlage
• "Sprechanlage hinzufügen"
• Die Sprechanlage sollte automatisch mit der passenden IP-Adresse gefunden werden. Diese für den nächsten Schritt notieren (Es sollte sich um die selbe Adresse handeln, die beim Reset der Mobotix Sprechanlage durchgesagt wird).
• "Manuell" wählen.
• Die notierte IP-Adresse eingeben. Nutzername ist "admin", Passwort entspricht der am Mobotix Keypad eingerichteten Super-PIN.
• Sind die Daten korrekt, sollte das Bild der Sprechanlage angezeigt werden.
• Ins ParameterPanel navigieren -> "Erweiterte Parameter" öffnen und "Sprechanlage mit Tastenfeld Konfiguration zurücksetzen" wählen.

Wurde die Wärmepumpe an betreffende Ein- Ausgänge angeschlossen, muss sie in Deinem evonHOME System angelegt werden.

Wähle dazu "Wärmepumpe hinzufügen".

Nun wird eine neue Wärmepumpe erstellt und kann konfiguriert werden.

Nachdem Du eine neue Wärmepumpe in evonHOME angelegt hast, solltest Du dieser zunächst einen Namen geben und sie einem Raum zuordnen.

In den Einstellungen hast Du auch die Möglichkeit, die Funktion "Betriebsmodus für Raumklima übernehmen" zu aktivieren. Ist diese Funktion aktiv, wird bei Änderung des Betriebsmodus (Heizen/Kühlen) der Wärmepumpe auch der Modus des Raumklimas in den Einstellungen angepasst.

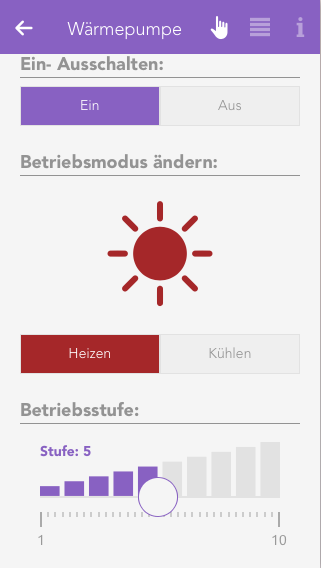

Um die angebundene Wärmepumpe zu steuern oder ihren aktuellen Status zu erhalten, musst Du die passenden Ein- und Ausgänge auswählen, über die sie an Dein evonHOME System angeschlossen wurde.

Über die digitalen Eingänge hast Du die Möglichkeit, den Status folgender Werte zu erhalten:

Ein/Aus
Stellt den aktuellen Betriebszustand dar.

Modus (Heizen/Kühlen)
Der Aktuelle Betriebsmodus der Wärmepumpe.

Störung
Wird verwendet um eine Störung der Pumpe zu melden.

Da nicht jede Wärmepumpe die digitalen Signale gleich handhabt, kannst Du für jeden Eingang einstellen, wie diese interpretiert werden.

Über die digitalen Ausgänge hast Du die Möglichkeit, den Status folgender Werte zu ändern:

Ein/Aus
Stellt den aktuellen Betriebszustand dar. Dieser Ausgang ist zwingend erforderlich um die Wärmepumpe in Betrieb zu nehmen und die anderen Bedienelemente zu aktivieren.

Modus (Heizen/Kühlen)
Der Aktuelle Betriebsmodus der Wärmepumpe.

Auch hier kann eingestellt werden, wie die Signale interpretiert werden.

Steuerung der Betriebsstufe
Für die Steuerung der Betriebsstufe kannst Du zwischen analogem oder digitalem Ausgang wählen. Bei analoger Steuerung benötigst Du nur einen einzelnen Ausgang über den sich die Betriebsstufe in 10 Stufen regeln lässt.

Bei der Verwendung von digitalen Ausgängen werden 3 einzelne digitale Ausgänge benötigt, über die die Wärmepumpe in 3 Stufen geregelt werden kann.

In der Bedienoberfläche der Wärmepumpe, wird der aktuelle Status des Gerätes angezeigt. Abhängig davon, ob die digitalen Eingänge für das Auslesen der Werte verwendet werden, bezieht die Wärmepumpe diese Informationen entweder von den Eingängen, oder von den an die Ausgänge geschickten Signalen.

Ist die Wärmepumpe nicht aktiv oder kein digitaler Ausgang für die Schaltung des Betriebsstatus konfiguriert, sind alle hier sichtbaren Bedienelemente ausgegraut und nicht verwendbar. Außerdem müssen die digitalen/analogen Ausgänge der betreffenden Bedienelemente konfiguriert worden sein, um diese zu aktivieren.

Je nachdem, ob die Betriebsstufe der Wärmepumpe über einen analogen oder 3 digitale Ausgänge geschalten wird, ändert sich das zugehörige Bedienelement auf eine 10- oder 3-Stufige Anzeige.

Hält man den Finger oder Klick länger auf dem ObjectPanel der Wärmepumpe gedrückt, kann im erscheinenden Menü die Größe des Panels umgestellt werden. In der großen Version ist zusätzlich das Bedienelement für die Steuerung der Betriebsstufe sichtbar.

Wurde die Lüftung an betreffende Ein- Ausgänge angeschlossen, muss sie in Deinem evonHOME System angelegt werden.

Wähle dazu "Lüftung hinzufügen".

Nun wird eine neue Lüftung erstellt und kann konfiguriert werden.

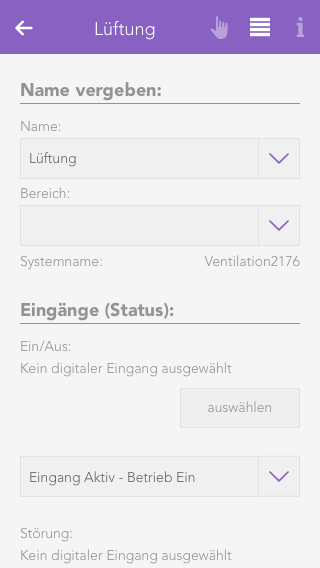

Nachdem Du eine neue Lüftung in evonHOME angelegt hast, solltest Du dieser zunächst einen Namen geben und sie einem Raum zuordnen.

Um die angebundene Lüftung zu steuern oder ihren aktuellen Status zu erhalten, musst Du die passenden Ein- und Ausgänge auswählen, über die sie an Dein evonHOME System angeschlossen wurde.

Über die digitalen Eingänge hast Du die Möglichkeit, den Status folgender Werte zu erhalten:

Ein/Aus
Stellt den aktuellen Betriebszustand dar.

Störung
Wird verwendet um eine Störung der Lüftung zu melden.

Da nicht jede Lüftung die digitalen Signale gleich handhabt, kannst Du für jeden Eingang einstellen, wie diese interpretiert werden.

Über die digitalen Ausgänge hast Du die Möglichkeit, den Status folgender Werte zu ändern:

Ein/Aus
Stellt den aktuellen Betriebszustand dar. Dieser Ausgang ist zwingend erforderlich um die Lüftung in Betrieb zu nehmen und die anderen Bedienelemente zu aktivieren.

Es kann zusätzlich eingestellt werden, wie das Signal interpretiert werden soll.

Steuerung der Betriebsstufe
Für die Steuerung der Betriebsstufe werden 3 einzelne digitale Ausgänge benötigt, über die die Lüftung in 3 Stufen geregelt werden kann.

In der Bedienoberfläche der Lüftung, wird der aktuelle Status des Gerätes angezeigt. Abhängig davon, ob der digitale Eingang für das Auslesen des Betriebsstatus verwendet wird, bezieht die Lüftung diese Information entweder von dem Eingang, oder von den an den entsprechenden Ausgang geschickten Signal.

Ist die Lüftung nicht aktiv oder kein digitaler Ausgang für die Schaltung des Betriebsstatus konfiguriert, sind alle hier sichtbaren Bedienelemente ausgegraut und nicht verwendbar. Außerdem müssen die digitalen Ausgänge der betreffenden Bedienelemente konfiguriert worden sein, um diese zu aktivieren.

Hält man den Finger oder Klick länger auf dem ObjectPanel der Lüftung gedrückt, kann im erscheinenden Menü die Größe des Panels umgestellt werden. In der großen Version ist zusätzlich das Bedienelement für die Steuerung der Betriebsstufe sichtbar.

Bevor Du konfigurierte Texte über dein Soundmodul wiedergeben kannst, solltest Du zuerst bestimmen, welche Lautsprecher dafür verwendet werden sollen. Dies kannst Du in den Einstellungen der Sprachausgabe tun.

Hier hast Du außerdem die Möglichkeit einen Signalton zu aktivieren, der vor jeder Sprachausgabe abgespielt wird.

In der Bedienoberfläche der Sprachausgabe kannst Du den Text eingeben, der gesprochen werden soll. Außerdem ist es möglich, die Lautstärke der Ansage einzustellen.

Über den Button "Sprechen" wird die Wiedergabe auf den von Dir ausgewählten Lautsprechern gestartet. Darüber hinaus kannst du die Sprachausgabe auch in selbst erstellten Szenen verwenden, um Texte wiederzugeben.

Um deine Netatmo Geräte einbinden zu können musst Du dich im evonHOME in der Netatmo App mit Deinem Netatmo Account anmelden.

Durch Klick auf "Anmelden" wird die Verbindung aufgebaut.

Wenn Dein Login erfolgreich war, werden alle Netatmo Wetterstationen von Deinem Account geladen und zu evonHOME hinzugefügt.

Das ParameterPanel jedes Netatmo Gerätes erlaubt es Dir den angezeigten Namen sowie Raum anzupassen. Außerdem kannst Du den Wert, der im ObjectPanel dargestellt wird, ändern. So lassen sich bei der Netatmo Basisstation folgende Werte auswählen:

• Lärm
• Temperatur
• Luftfeuchtigkeit
• Lärmpegel
• Luftdruck
• Regen
• CO2

Neben der Änderung des angezeigten Wertes, findest Du hier außerdem eine Liste an Positionsdaten des Netatmo Gerätes, die von Deinem Netatmo Account geladen wurden.

Zusätzlich kannst Du bei Bedarf das Gerät deaktivieren. Dadurch werden Werte dieser Station nicht mehr aktualisiert.

Das OperatorPanel Deines Netatmo Gerätes beinhaltet gesammelte Informationen wie Lärm, Temperatur, Druck und mehr.

Es zeigt außerdem den letzten Zeitpunkt an, an dem diese Daten aktualisiert wurden.

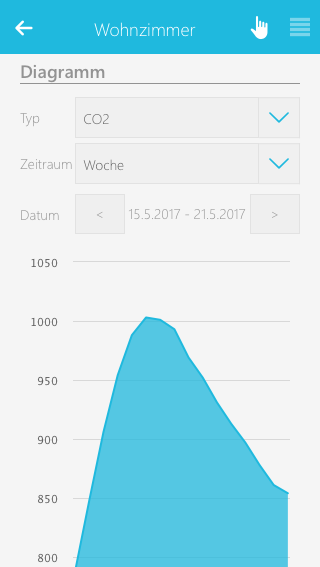

Am Ende des Panels findest Du ein Diagramm, welches alle Aufzeichnungen für einen Wert über einen bestimmten Zeitraum darstellt. Du kannst sowohl den Wert als auch den Zeitraum in den zugehörigen Dropdowns auswählen.

Navigiere zu "Alle Apps" - "Einstellungen" - "Philips Hue".

Jede Philips Hue Bridge, die mit evonHOME verbunden ist, wird hier gelistet. Verwende das "Bridge hinzufügen" Panel, um eine neue Bridge hinzuzufügen.

evonHOME wird nun nach allen, in dem lokalen Netzwerk verfügbaren, Philips Hue Bridges suchen und sie in einem Popup anzeigen.

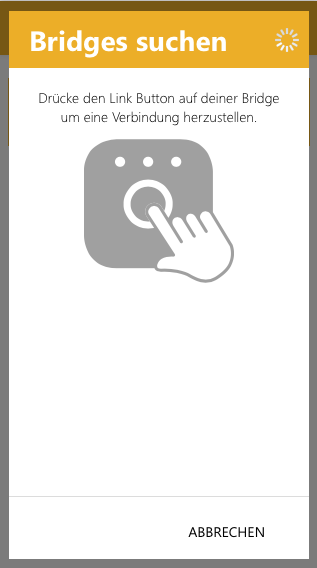

Wähle die Philips Hue Bridge, die Du zu evonHOME hinzufügen willst. Du wirst nun dazu aufgefordert, den Link Button auf Deiner Bridge zu drücken, um die Verbindung zu bestätigen.

Wenn die Verbindung hergestellt wurde, wird Dir eine Erfolgsmeldung angezeigt. Du kannst nun das Popup schließen.

Deine Philips Hue Bridge ist nun mit Deinem evonHOME System verbunden.

Alle Philips Hue Lichter, welche mit der Bridge verknüpft sind, werden auch zu Deinem evonHOME System hinzugefügt. Falls Du Deine Philips Hue Konfiguration in der Zukunft ändern solltest (indem Du Philips Hue Lichter hinzufügst oder entfernst), kannst Du den Button "Nach neuen Lichtern suchen" im OperatorPanel der Bridge verwenden.

Verwende den "Lichter anzeigen" Button, um alle momentan verbundenen Philips Hue Lichter zu sehen.

Alle verbundenen Philips Hue Lichter werden zur Lichter App hinzugefügt, die unter "Alle Apps" - "Lichter" zu finden ist. Sie verhalten sich wie RGBW Lichter und bieten die selben grundlegenden Funktionen wie das Ändern der Farbe, das Einstellen der Helligkeit oder das Erstellen von Szenen mit der Szenen App.

Das OperatorPanel jedes Philips Hue Lichtes bietet ein Farbrad zur Auswahl der gewünschten Farbe sowie einen Slider um die Helligkeit zu verändern. Du kannst darüber hinaus die aktuelle Farbe/Helligkeits Kombination zu den Favoriten hinzufügen um sie später wieder zu aktivieren.

Bevor Du mit der Einrichtung beginnst, stelle sicher, dass der "Externe Zugriff" in evonHOME aktiviert ist. Du benötigst die Zugangsdaten (ID, Benutzername, Passwort) in den folgenden Schritten.

Um Amazon Alexa mit Deinem evonHOME verbinden zu können, musst Du den evonHOME Smart Home Skill aus dem Alexa Skills Shop laden. Nutze dazu die offizielle Amazon Alexa App auf Deinem Smartphone oder Tablet. Alternativ kannst Du auch über deinen Browser auf die Seite https://alexa.amazon.de gehen.

Um den evonHOME Smart Home Skill zu aktivieren, muss Du dich mit deinen evonHOME Zugangsdaten anmelden. Dazu wirst Du auf die Login-Seite von evonHOME weitergeleitet, wo Du Deine Daten eingeben musst. War der Vorgang erfolgreich, wird der evonHOME Smart Home Skill aktiviert und Du kannst zum nächsten Schritt übergehen.

Nach der Aktivierung startet Alexa die Suche nach kompatiblen Geräten und Szenen. Du kannst diese Suche auch später in der offiziellen Amazon Alexa App oder der zugehörigen Website erneut starten.

Wurde die Suche abgeschlossen, werden alle gefundenen Geräte (z.B. Lichter) aufgelistet. Du kannst die gefundenen Geräte nun bereits über Sprachbefehle steuern. (Siehe Abschnitt "Bedienung")

Licht (Ein/Aus, Dimmen, Farbe)

• Alexa, schalte Lichtname ein
• Alexa, schalte Lichtname aus
• Alexa, stelle Lichtname auf 30 Prozent
• Alexa, erhöhe Lichtname um 20 Prozent
• Alexa, senke Lichtname um 40 Prozent
• Alexa, stelle Lichtname auf rot

Jalousie (Position)

• Alexa, stelle Jalousiename auf 30 Prozent

Heizung (Temperatur)

• Alexa, stelle Heizungsname auf 22 Crad
• Alexa, erhöhe Heizungsname um 4 Crad
• Alexa, senke Heizungsname um 2 Crad

Steckdose (Ein/Aus)

• Alexa, schalte Steckdosenname ein
• Alexa, schalte Steckdosenname aus

Szenen (Aktivieren)

• Alexa, starte Szene Szenenname

Voraussetzung zum Einlernen bzw. Steuern von Beschattungselementen ist der USB-Transmitterstick.
Dieser muss am USB-Steckplatz am Controller (USB4) angeschlossen werden.

Zusätzlich muss der Stick mindestens über die Version 3.04 verfügen. Dies kann im SettingsPanel überprüft werden. Angeschlossene Erweiterungen findest Du unter "Alle Apps" - "Einstellungen" - "Schlotterer".

Wurde der Stick erfolgreich verbunden, kannst Du mit dem Einlernen neuer Kanäle beginnen. Beachte, dass maximal 10 Elemente gleichzeitig eingelernt werden können. Es dürfen somit nur maximal 10 Elemente gleichzeitig ein- und ausgesichert werden um den Einlernvorgang bei diesen Elementen zu starten.

Starte den Einlernvorgang über den Button „Neuen Kanal einlernen“. Ein einfacher Wizard führt Dich nun durch die notwendigen Schritte.

Für das neue Beschattungselement wird automatisch der nächste freie Kanal verwendet.

Außerdem wird beim Einlernvorgang automatisch erkannt, ob der Antrieb ein Rolladen-bzw. Raffstore-Motor ist. Aus dieser Information wird danach die Bedienoberfläche erstellt.

Für die Steuerung der Retrolux-Sonderfunktionen, kann nach dem Einlernvorgang in den Einstellungen der Lamellentyp ausgewählt werden. Zudem verfügt die Bedienoberfläche, je nach gewähltem Typ, über die Möglichkeit in Arbeitsstellung bzw. Geschlossene Stellung zu fahren.

Bestimmung des Typs

Schlotterer Beschattungselemente sind in unterschiedlichen Ausführungen erhältlich. Je nach Typ stehen verschiedene Funktionen zur Verfügung. In den Einstellungen kann der Typ der Raffstoreelemente über die Form der Lamelle erkannt werden.

Hierfür stehen drei verschiedene Lamellentypen zur Auswahl: 80R, 80d und 92Z. Die Typen 80R und 92Z entsprechen einer herkömmlichen Jalousie, der Typ 80d entspricht einer Schlotterer Jalousie welche auch in der Ausführung mit Arbeitsstellung verfügbar ist.
Um zu erkennen welche Jalousie Du verwendest hilft Dir ein Wizard, mit dem Du anhand der Bewegung der Lamelle erkennst, um welchen Jalousie-Typ es sich handelt.

Fahrzeiten berechnen:

Alle Beschattungselemente besitzen Endpositionen, welche bei der Installation eingestellt werden. Um die korrekte Position des Elements garantieren zu können, müssen die Fahrzeiten über den Button „Fahrzeiten berechnen“ einmalig konfiguriert werden. Der Ablauf erfolgt automatisch und die Endpositionen sind anschließend korrekt eingestellt.

Verfügbare Funktionen

Rolladen
Der Rolladen bietet Funktionen zum Öffnen, Schließen, Stoppen, Positionieren und das Positionieren auf definierte Favoritenpositionen.
Die Favoritenpositionen können in den Einstellungen der Jalousie konfiguriert werden. Dabei wirst Du durch einen Wizard geführt, welcher Dich beim Einlernen unterstützt.

Standard Jalousie
Die Standard Jalousie bietet Funktionen zum Öffnen, Schließen, Stoppen, Positionieren, Tippen Auf und Tippen Zu.

80d mit Arbeitsstellung
Die Jalousie 80d mit Arbeitsstellung bietet zusätzlich zur Standard Jalousie die Funktionen „Arbeitsstellung“ und „Geschlossen“. Beim Modus „Arbeitsstellung“ bleibt die Lamelle immer der Jalousieposition entsprechend geöffnet. Im Modus „Geschlossen“ schließt die Jalousie und Lamelle komplett.

80d ohne Arbeitsstellung
Die Jalousie 80d ohne Arbeitsstellung bietet zusätzlich zur Standard Jalousie die Funktionen „Lichtlenkung“ und „Aufwenden“. Die Funktion „Lichtlenkung“ schließt die Jalousie und öffnet die Lamelle. Die Funktion „Aufwenden“ belässt die Jalousie auf der aktuellen Position und wendet die Lamelle auf.

Geräte welche die Wake On Lan (WOL) Funktion unterstützen erwarten den Empfang der eigenen MAC-Adresse in einer speziellen Form. Aus diesem Grund muss zur Konfiguration nur die MAC-Adresse des gewünschten Gerätes eingestellt werden. Die eingegebene MAC-Adresse wird dabei validiert, die folgenden Formate werden unterstützt:

• AA:BB:CC:DD:EE:FF
• AA-BB-CC-DD-EE-FF
• AA.BB.CC.DD.EE.FF

Die Wake On Lan Funktion muss bei einigen Geräten erst aktiviert werden. Als Beispiel wird das Aktivieren der Funktion auf einem Windows-PC erklärt. Unter Systemsteuerung -> Netzwerk und Internet -> Netzwerkverbindungen -> Adapter auswählen -> Eigenschaften -> Konfigurieren... -> Erweitert -> Wake on Magic Packet -> ENABLED.
Das Aktivieren der Funktion kann abhängig vom Gerät und Schnittstelle anders funktionieren, wird aber meistens von den Herstellern dokumentiert.

Durch drücken des "Wake Up!" Buttons wird die Wake On Lan Funktion für das konfigurierte Gerät (MAC-Adresse) ausgeführt.

Um einen neuen evonHOME Connect Client zu erstellen, navigiere zur App und wähle "Client hinzufügen".

Einstellungen
Client Aktiviert
Mit dieser Option lässt sich der Client deaktivieren damit er keine Daten mehr abfragt oder sendet.

Nicht erreichbar nach
Mit diesem Wert kannst Du einstellen nach welcher Zeit ein Client als "nicht erreichbar" gekennzeichnet wird.

Netzwerkeinstellungen
IP Adresse
Hier kannst Du die IP Adresse des zweiten evonHOMEs eingeben.

Port
Hier kannst Du den Port des zweiten evonHOMEs angeben. Standardmäßig ist dieser 80.

Benutzername
Hier kannst Du den Benutzernamen des Benutzers angeben mit welchem Du dich anmelden möchtest. Dieser Benutzer muss im zweiten evonHOME angelegt sein.

Passwort
Hier kannst Du das Passwort für den Benutzer angeben.

Farbe und Icon
Hier kannst Du eine Farbe und ein Icon für den Client vergeben werden, welche dann entsprechend angezeigt werden.

In der Bedienung können über den Button "Werte auswählen" die Werte und Methoden ausgewählt werden, welche zur Verfügung stehen sollen.

Mit "App auswählen" wird ein Wizard geöffnet welcher die Verfügbaren Werte und Methoden anzeigt und ausgewählte hinzufügt. Alternativ können Werte und Methoden auch manuell angelegt werden indem Du auf "Neue Methode hinzufügen" oder "Neuen Wert hinzufügen" klickst.

Wenn Du den Wizard mit "App auswählen" startest bekommst du im ersten Schritt eine Ansicht mit allen verfügbaren Apps.

Im zweiten Schritt bekommst du eine Ansicht aller Elemente der ausgewählten App.

Im dritten Schritt bekommst Du eine Auswahl aller verfügbaren Werten und Methoden. Wählst du eine davon aus wird Dir der entsprechende Wert oder die entsprechende Methode angelegt.

Einstellungen für Werte
Attribut ID
Hier kannst Du nachträglich ändern welcher Wert abgefragt werden soll.

Zyklisch
Hier kannst du einstellen ob der Wert zyklisch abgefragt werden soll und in welchem Zyklus abgefragt werden soll.

Aktualisieren
Bei Betätigung dieses Buttons wird der Wert aktualisiert.

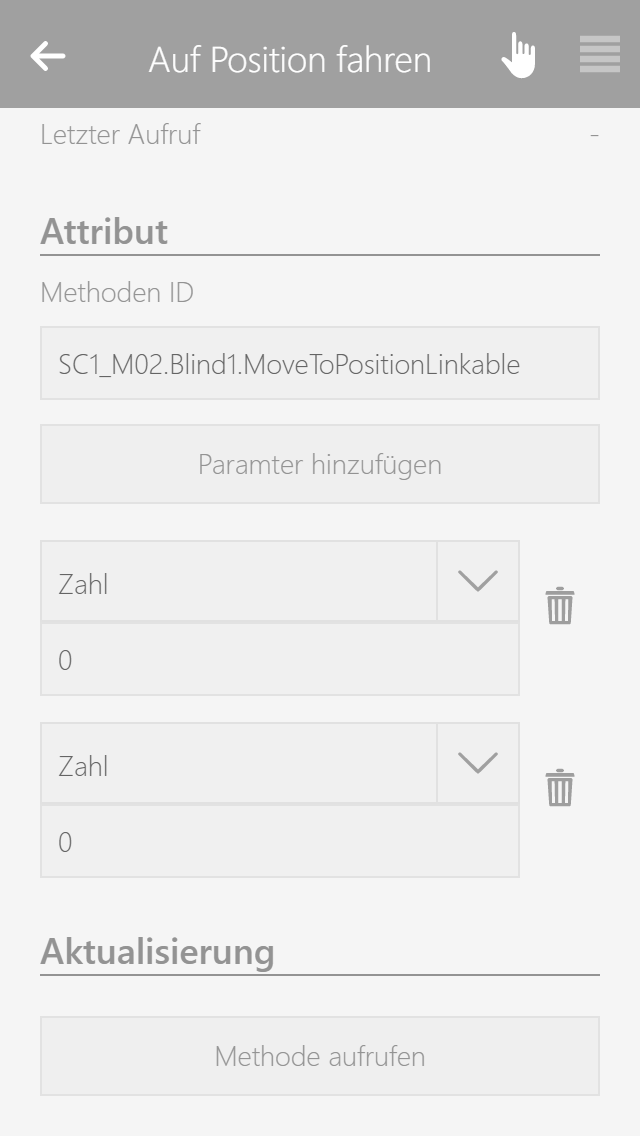

Einstellungen für Methoden
Methoden ID
Hier kannst Du nachträglich die Methode ändern welche aufgerufen werden soll.

Parameter hinzufügen
Hier kannst Du nachträglich Methoden Parameter hinzufügen. und Bestehende Parameter ändern.

Methode aufrufen
Hiermit kannst Du die Methode aufrufen.

In der Bedienung des evonHOME Connect Clients werden die ausgewählten Werte angezeigt und die Methoden können ausgeführt werden.

In der Ansicht unter "Werte anzeigen" lassen sich die Methoden ebenfalls ausführen.

Außerdem können Werte und Methoden auch an anderen Stellen deines evonHOME verwendet werden, wie zum Beispiel in Szenen oder Logikprogrammen. Hierfür bietet die Auswahl im oberen Bereich einen Reiter "evonHOME Connect" mit allen verfügbaren Clients und deren Methoden und Werten.

Um einen neuen REST Client zu erstellen, navigiere zur App und wähle "Client hinzufügen".

Verbindung
HTTP / HTTPS
Hier kannst Du angeben ob der REST Service über eine Verschlüsselte Verbindung (HTTPS) zur Verfügung steht oder nicht.

Host
Hier kannst Du die IP-/Web-Addresse des REST Services angeben.

Port
Hier kannst Du den Port des REST Services angeben.

Basis URL
Viele REST Services haben einen fixen Basis Pfad von welchem ausgehend alle weiteren Anfragen angehängt werden, diesen kannst Du hier mitangeben. Z.B.: "/api".

Globale Header
Hier kannst Du Header angeben welche mit jeder Anfrage mitgesendet werden sollen. Diese müssen als JSON String angegeben werden.

Authentifizierung
Es gibt drei vorhandene Authentifizierungsmethoden welche unterstützt werden: keine, Basic, Benutzerdefiniert.

keine
Wenn "keine" gewählt ist wird keine Authentifizierung vor dem Senden von Anfragen geschickt.

Basic
Bei "Basic" kannst Du einen Benutzernamen und ein Passwort mitschicken. Diese Authentifizierungsmethode kann gewählt werden wenn der REST Service Basic Authentifizierung unterstützt.

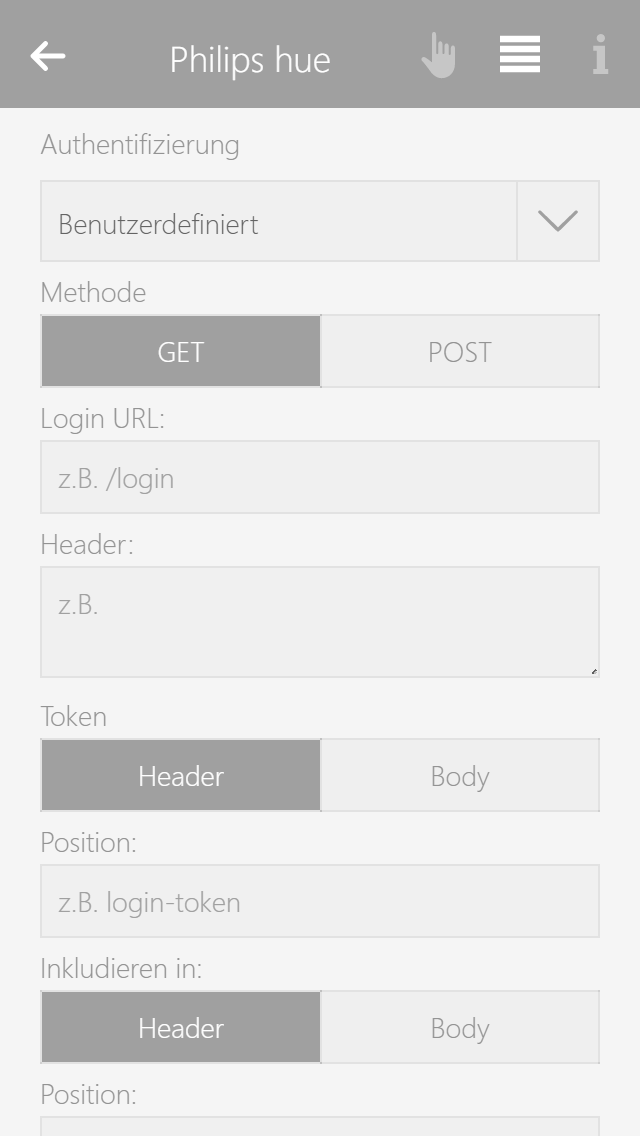

Benutzerdefiniert
Für andere Authentifizierungsmethoden gibt es die Möglichkeit einer Benutzerdefinierten Authentifizierung.

• Methode: Hier kannst Du auswählen ob die Authentifizierung über GET oder POST gesendet werden soll.
• Login URL: Hier kannst Du einen Pfad für den Login wählen, dieser ist unabhängig von der Basis URL.
• Header: Hier kannst Du Header für die Login Anfrage angeben. Diese müssen als JSON String angeben werden.
• Token: Hier kannst Du angeben ob bei der Antwort vom REST Service der benötigte Token im Header gesendet wird oder im Body.
• Position: Hier kannst Du die Position angeben an der der Token in der Antwort steht. Z.B.: "login-token" im Header.
• Inkludieren in: Hier kannst Du angeben ob der ausgelesene Token bei weiteren Anfragen im Header oder im Body mitgesendet werden soll.
• Position: Hier kannst Du die Position angeben an der der Token bei weiteren Anfragen eingefügt werden soll. Z.B.: "x-token" im Header.
• Periodisch Einloggen: Hier kannst Du angeben ob ein periodischer Login erfolgen soll und in welchem Abstand.

Über den Button "Anfragen bearbeiten" kommst Du auf die Ansicht der Anfragen für den REST Client. Hier kannst Du neue Anfragen anlegen und bestehende bearbeiten.

Mit "Anfrage hinzufügen" kannst Du eine neue Anfrage erstellen.

In den Einstellungen von Anfragen kannst Du definieren was in der Anfrage gesendet werden soll.

Methode
Hier kannst Du auswählen mit welcher HTTP Methode die Anfrage gesendet werden soll.

Url
Hier kannst Du angeben auf welchen Pfad die Anfrage gesendet werden soll. Dieser wird dann zusätzlich zum Host und Basis Pfad angehängt.

Header
Hier kannst Du Header angeben welche mit der Anfrage mitgesendet werden sollen. Diese müssen als JSON String angegeben werden.

Body
Hier kannst Du angeben was im Body der Anfrage gesendet werden soll. Der Body muss als JSON String angegeben werden.

Zyklisch
Hier kannst Du angeben ob die Anfrage Zyklisch gesendet werden soll und in welchem Abstand.

Du kannst deine Anfrage mit "Anfrage schicken" senden, um zu testen ob alle Einstellungen richtig gesetzt sind und bekommst die Antwort angezeigt.

In der Bedienung des REST Clients werden Dir die Anfragen angezeigt und können gleich gesendet werden.

Auch unter "Anfragen bearbeiten" kannst Du die Anfragen senden.

Außerdem können die Anfragen auch an anderen Stellen deines evonHOME verwendet werden, wie zum Beispiel in den Szenen.
