Beispiel:
Da sich das Schlafzimmer im ersten Stock befindet, verwenden wir einen Subverteiler. Das Netzteil und der evon Smart Home Controller werden im Hauptverteiler eingeplant, die Busverlängerung sowie die Module für das Schlafzimmer im Subverteiler. Die beiden Verteiler werden mit dem Buskabel (CAT5) und der 24V Versorgung miteinander verbunden.

Vor Inbetriebnahme der evon Smart Home App sollten Sie sicherstellen, dass Sie mit demselben Netzwerk verbunden sind wie der evon Smart Home Controller. Gehen Sie dazu in die WLAN Einstellungen Ihres Gerätes und überprüfen Sie das aktuell ausgewählte WLAN Netz bzw. wählen Sie das Korrekte aus.

Nach der erfolgreichen Installation über den AppStore finden Sie die App auf dem Homescreen, von dem Sie sie direkt starten können. Nach einer kurzen Ladezeit befinden Sie sich in der Startansicht der App.

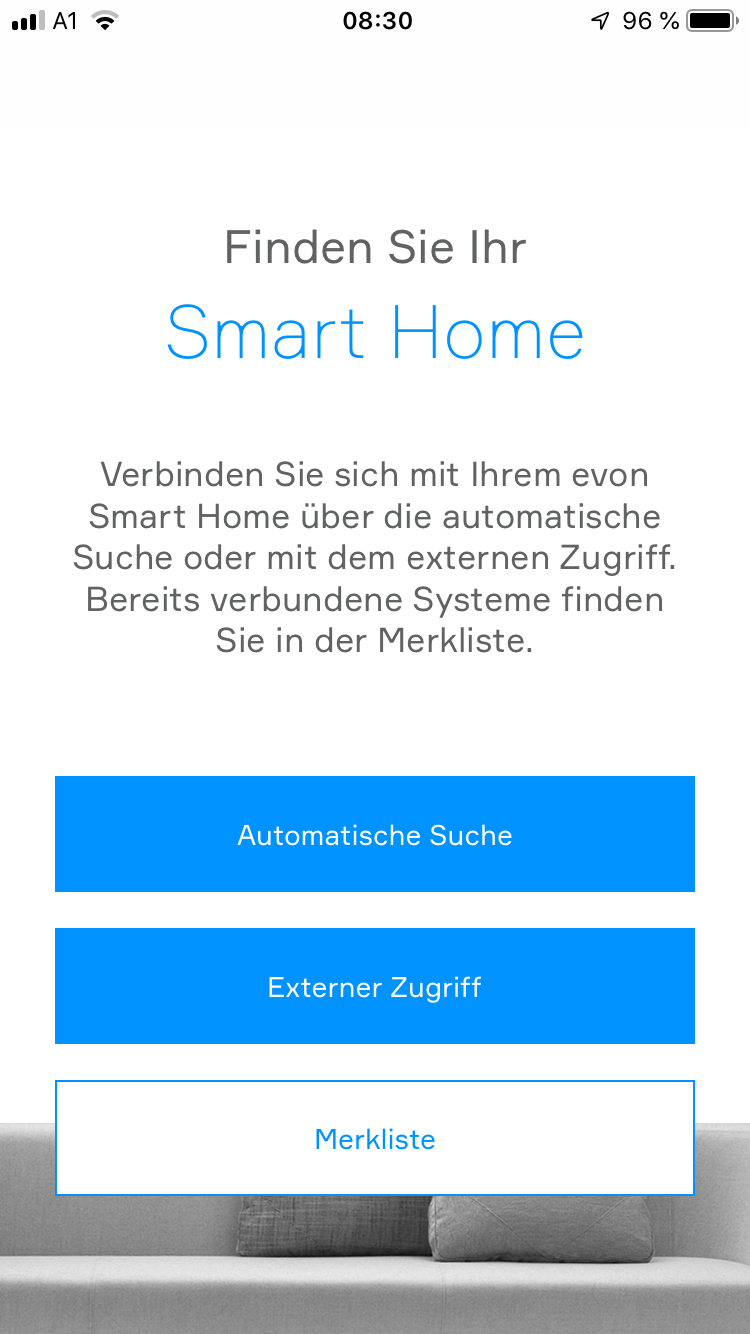

Hier können Sie nach vorhandenen evon Smart Home Systemen suchen. Zur Auswahl stehen die Verbindung über ein lokales WiFi/WLAN oder über das Internet (z.B: Mobilfunk mittels einer sicheren HTTPS Verbindung).

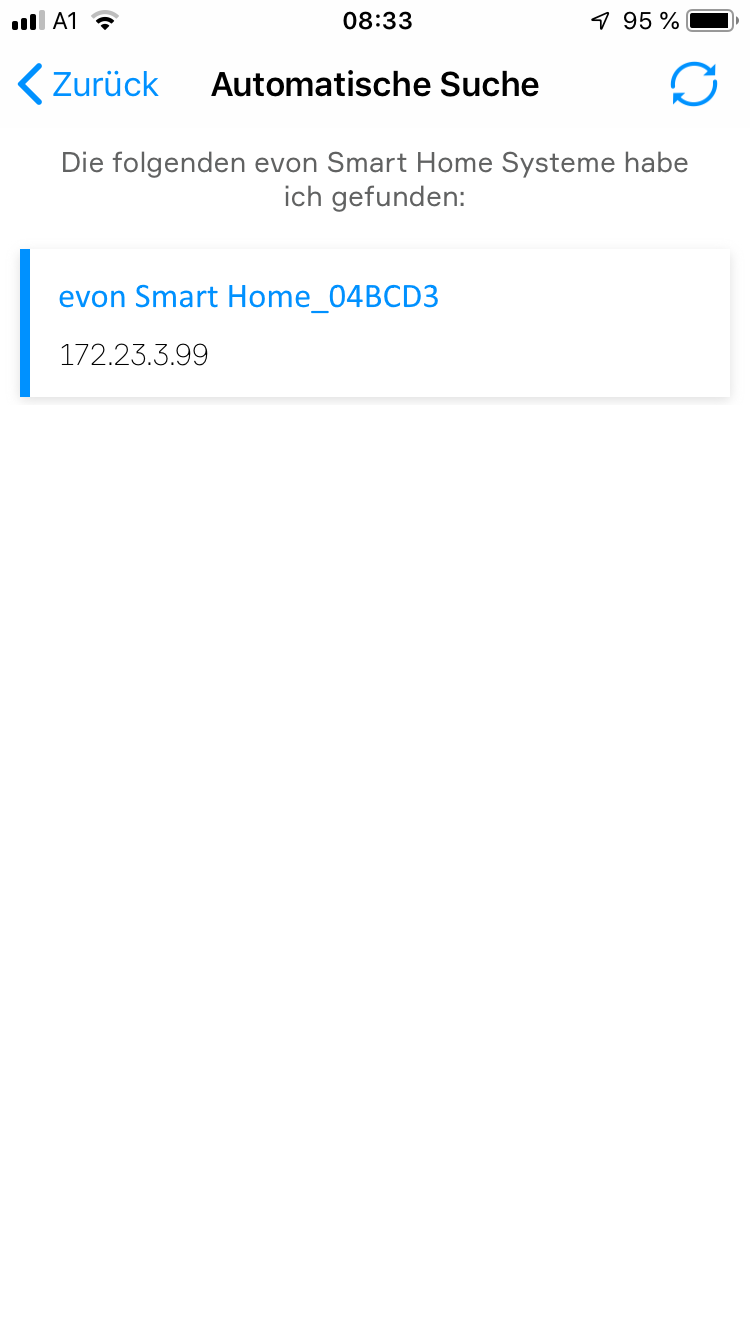

Die evon Smart Home App sucht nun nach allen Systemen, die sich in Ihrem Netzwerk befinden. Sobald eines oder mehrere gefunden wurden, werden diese zusammen mit der zugewiesenen IP Adresse angezeigt. Ihr neues System wird bei Auslieferung mit dem Namen evon Smart Home + eindeutiger Identifikationsnummer (z.B.: evon Smart Home_1234AB) in Ihrer App gelistet. Die Benennung kann später von Ihnen geändert werden.

Nach der Auswahl Ihres erkannten evon Smart Home Systems müssen Sie sich als nächstes anmelden.

Nach der Auswahl Ihres gefundenen evon Smart Home Systems befinden Sie sich nun auf der Login Seite.

Melden Sie sich hier mit Ihrem Benutzernamen und Passwort an.

Um Ihnen die Eingabe der Anmeldedaten beim ersten Einrichten Ihres evon Smart Home zu erleichtern, haben Sie außerdem die Möglichkeit sich mittels QR-Code anzumelden. Verwenden Sie dazu den Button in der oberen rechten Ecke des Login-Bildschirmes.

Richten Sie nun die Kamera auf den Ihren Unterlagen beiliegenden QR-Code und positionieren Sie ihn so, dass er sich möglichst in der Mitte des markierten Bereiches befindet. Wird der QR-Code erfolgreich erkannt, werden die betreffenden Felder des Login Formulars für Ihnen ausgefüllt.

Sie haben sich nun erfolgreich mit Ihrem evon Smart Home verbunden und können Ihr Haus sofort steuern.

Neben dem Zugriff über die evon Smart Home App können Sie sich auch über jeden der unterstützten Browser (Safari, Chrome, Edge) mit Ihrem System verbinden. Hierzu müssen Sie nur die IP-Adresse kennen (Diese wird Ihnen in der App angezeigt, sobald Ihr System gefunden wurde).

Geben Sie die Adresse in der URL Leiste Ihres Browsers ein, landen Sie auf der Login-Seite, wo Sie Ihre Zugangsdaten eintragen müssen. Anschließend lässt sich das evon Smart Home System wie gewohnt bedienen.

In den Einstellungen für den externen Zugriff müssen Sie als nächstes die Funktion aktivieren, indem Sie das Häkchen daneben setzen.

Sobald Sie die Funktion aktiviert haben, ändert sich der angezeigte Status von ‘Nicht verbunden’ auf ‘Verbunden’ und es erscheint die ‘evon Smart Home Id’. Diese Id ist notwendig, um Sie mit Ihren evon Smart Home System zu verbinden. Schreiben sie sich am besten auf, denn Sie benötigen sie im nächsten Schritt.

Mit der evon Smart Home Id haben Sie neben der evon Smart Home App auch über einen normalen Webbrowser unter https://my.evon-home.com die Möglichkeit auf Ihr System zuzugreifen.

Im Parameter Panel kann die Engine ID neu generiert werden (nur einmal alle 24 Stunden möglich).

Kehren Sie nun auf den Hauptbildschirm zurück. Dort finden Sie links oben Ihren aktuellen Benutzernamen. Wenn Sie darauf klicken, erscheint der ‘logout’ Button, über den Sie sich abmelden können.

Sie gelangen nun zurück zum Startbildschirm der evon Smart Home App, wo alle Ihre bisherigen verbundenen Systeme gelistet werden.

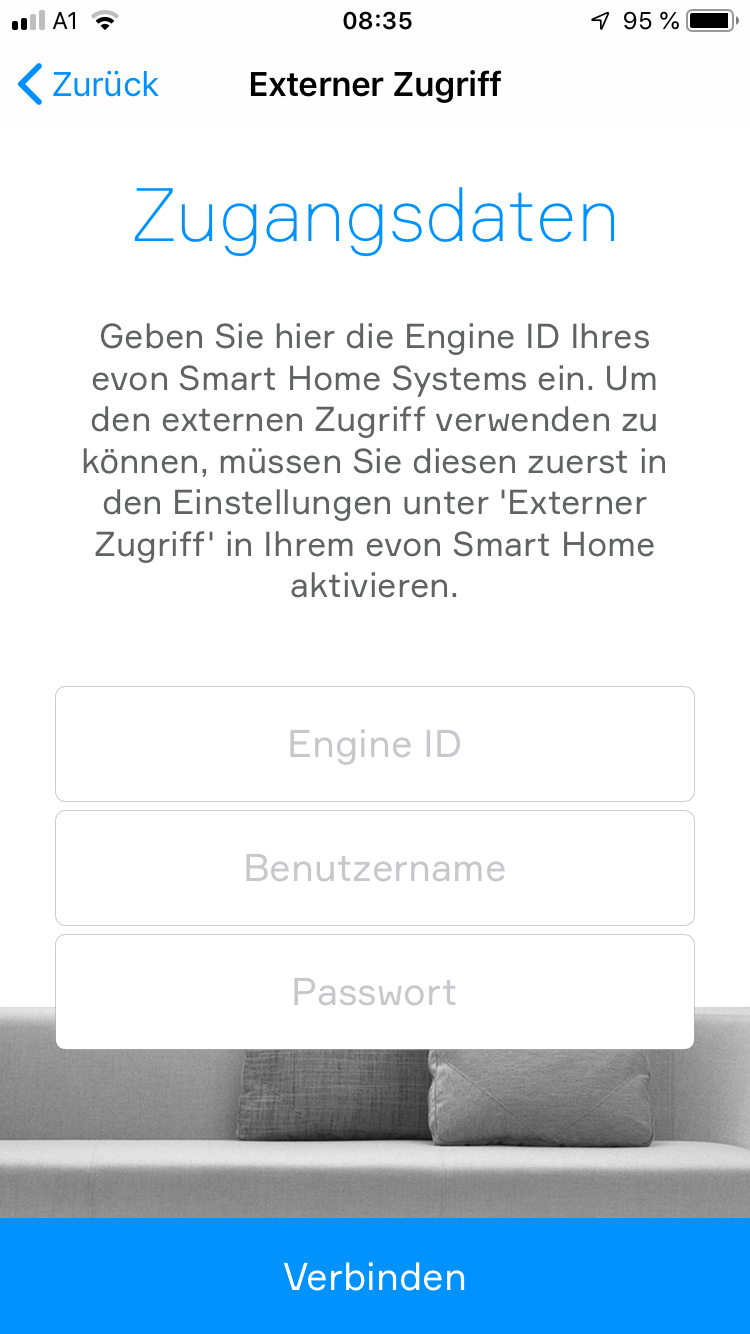

Wählen Sie nun ‘Externer Zugriff’ als Verbindungsart. Im nachfolgenden Bildschirm müssen Sie nun die evon Smart Home Id eintragen, sowie Benutzernamen und Passwort. Anschließend können Sie sich über den darunter liegenden Button verbinden.

Sobald Sie sich erfolgreich über den externen Zugriff mit Ihrem evon Smart Home System verbunden haben, wird diese Verbindung auf der Startseite der evon Smart Home App gespeichert, von wo Sie sie jederzeit wieder auswählen können.

Sobald Sie den externen Zugriff aktiviert haben, können Sie sich auch über einen der unterstützten Browser (Safari, Chrome, Edge) mit Ihrem evon Smart Home System von überall aus verbinden.

Gehen Sie dazu auf die Seite my.evon-home.com und melden Sie sich dort mit Ihren Zugangsdaten an. Neben Ihrem Benutzernamen und Passwort benötigen Sie außerdem noch die evon Smart Home ID, die Sie beim Einschalten des externen Zugriffs erhalten haben.

Links oben wird Ihnen nach dem Einloggen Ihr Benutzername angezeigt. Durch einen Klick auf Ihrem Benutzernamen öffnet sich ein Menü, mit welchem Sie sich ausloggen können.

Mit einem Klick auf das Symbol (rechts oben) können Sie “alle Apps” öffnen. Hier werden Ihnen alle verfügbaren Apps angezeigt. Wenn Sie nicht immer „alle Apps“ öffnen wollen, können Sie häufig benutzte Anwendungen auch zu Ihren Favoriten hinzufügen. Wie das geht, wird im nächsten Punkt erklärt.

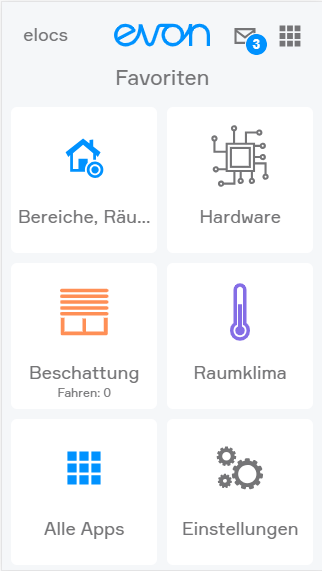

Unter Favoriten können Sie die Funktionen ablegen, die Sie am häufigsten benötigen.

Wollen Sie etwas zu Ihren Favoriten hinzufügen, müssen Sie diese Funktion markieren (Finger/Cursor so lange auf die gewünschte App gedrückt halten, bis unten der blaue Balken erscheint) und „Zu Start hinzufügen“ auswählen.

Wenn Sie etwas von den Favoriten entfernen wollen, müssen Sie diese App markieren und „Von Start entfernen“ auswählen.

Markierte Apps können auch verschoben und neu sortiert werden.

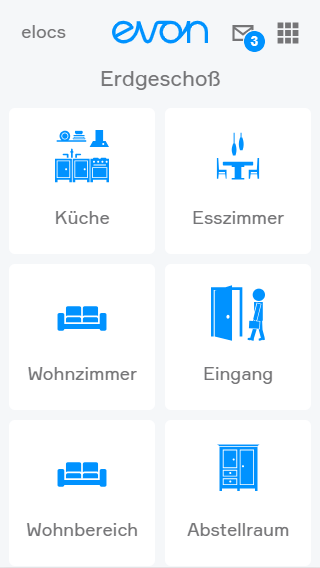

Nach den Favoriten befinden sich Ihre Bereiche. Zuerst werden Ihnen Ihre Stockwerke angezeigt (im Bild Erdgeschoß) und darunter Ihre Bereiche und Räume. Es werden jedoch nur die Bereiche angezeigt, in denen sich etwas befindet. D.h. wird z.B. ein Licht dem Raum Wohnzimmer hinzugefügt, wird der Raum Wohnzimmer angezeigt.

Dies ist die grundlegende Darstellung für jede App im System. Mit einem Klick/Druck auf diese Anzeige gelangt man in die Ansicht der App und kann deren Funktionen nutzen und/oder verändern.

Sobald Sie eine App geöffnet haben, gelangen Sie in die Ansicht dieser App. Hier wird Ihnen alle Inhalte und Funktionen angezeigt die Sie zur Verfügung haben. Im Falle der Licht App, wird Ihnen hier unter anderem alle angeschlossenen Lichter und die Gruppenfunktionen angezeigt.

GroupPanel
Die Gruppenfunktion kann von App zu App leicht abweichend sein, wird aber meistens zum Anlegen neuer Elemente oder zur Bedienung mehrere vorhandener Elemente verwendet. Im Beispiel der App “Lichter” können mit diesen Schaltflächen alle vorhandenen Lichter ein- oder ausgeschalten werden. In anderen Fällen wie z.B. ‘Benutzer’ können Sie darüber neue Anwender hinzufügen.

OjectPanel
Diese Anzeige stellt ein einzelnes Element der App dar. Im Falle der App ‘Lichter’ wird Ihnen jedes Ihrer angeschlossenen Lichter in solch einer Ansicht dargestellt. Sie ist unterteilt in mehrere einzelne Abschnitte, die alle einem bestimmten Zweck dienen. Der Bereich ganz links enthält Bedienelemente in Form von einem oder mehreren Buttons, über die Sie das Element steuern können (z.B. Licht an/aus). Danach folgt ein Textbereich in dem Sie Informationen wie den Namen und dem zugeordneten Bereich sehen können. Darüber hinaus befindet sich bei vielen Apps auf der rechten Seite noch eine Statusanzeige, über der Sie den aktuellen Zustand des Elements ablesen können. So sehen Sie bei Ihren Lichtern, ob das betreffende Licht gerade eingeschaltet ist oder (wenn der Energiesparmodus aktiviert ist) wann es ausgeschalten wird.

Klicken/Drücken Sie auf den Textbereich eines Elements, öffnen sich die Einstellungen, in denen Sie je nach App Namen, zugeordnete Bereiche, und Funktionsweisen nach Ihren Wünschen anpassen können.

OperatorPanel
Diese Anzeige bietet Ihnen verschiedene Informationen und Einstellmöglichkeiten für das betreffende Element und ist unterteilt in mehrere Abschnitte. Oben rechts befinden sich kleine Buttons, über die Sie von einem in den anderen Bereich springen können. Im ersten Abschnitt befinden sich die wichtigsten Bedienelemente über die Sie das betreffende Element steuern können sowie je nach App verschiedene grundlegende Informationen.

ParameterPanel
Im zweiten Abschnitt finden Sie alle Einstellungen, die Sie für das Element vornehmen können. So können Sie das Verhalten einzelner Elemente beeinflussen und nach Ihren Bedürfnissen ausrichten.

LinkPanel
Dieser Abschnitt zeigt Ihnen alle Verknüpfungen Ihres Elements. So behalten Sie den Überblick, wenn Sie wissen möchten, von welchen Schaltern oder Funktionen das Element beeinflusst wird. Außerdem können Sie hier je nach App auch das Element mit anderen Elementen verknüpfen. In der App “Lichter” haben Sie z.B. die Möglichkeit, ein Licht mit einem Bewegungsmelder zu verbinden.

InformationPanel (Link)
Darüber hinaus finden Sie bei den meisten Apps in der Ansicht der Einstellungen oben rechts auch einen Button, über den Sie auf die offizielle Dokumentation zugreifen können.

Um Ihre evon Smart Home Räume, Bereiche, Stockwerke hinzuzufügen, tippen Sie einfach auf das entsprechende Element (z.B. “Raum hinzufügen”). Danach öffnet sich automatisch das Operatorpanel des angelegten Elementes. Hier geben Sie im Feld “Name” den Namen und bei “Abkürzung” eine entsprechende Abkürzung für diesen Raum an. Wollen Sie nun diesen neu erstellten Raum z.B. einem Stockwerk zuordnen, so wählen Sie einfach bei “Bereich, Stockwerk” das entsprechende Stockwerk aus. Wollen Sie einen Bereich wieder auf die oberste Ebene legen, so müssen Sie bei “Bereich, Stockwerk” den leeren Eintrag wählen.

Alternativ können Sie auch zuerst in ein Stockwerk navigieren und dort direkt neue Räume anlegen.

Um Ihre Räume zu personalisieren können Sie jedem Raum Farbe, Icon und Hintergrundbild zuweisen. Dies machen Sie indem Sie in “Einstellungen” – “Bereiche, Räume” das Operatorpanel des Raumes öffnen und dort unter “Einstellungen” das entsprechende Element auswählen und ändern.

Mit dem Button “Bearbeiten” können Sie diesen Bereich öffnen und sehen die in diesem Bereich enthaltenen Elemente. Wenn Sie einen etwas schnelleren Weg einschlagen wollen um in einen Bereich zu navigieren, klicken Sie einfach im Objectpanel des Bereiches auf das Symbol (links).

Zusätzlich können Sie jeden Raum mit einem Raumthermostat verknüpfen. Dies machen Sie indem Sie in der App Raumklima ein Element diesem Raum zuweisen. Haben Sie einem Raum mehrere Raumthermostate zugewiesen, so können Sie im Parameterpanel des Raumes, das Raumthermostat wählen, welches Sie für die Anzeige der Raumtemperatur verwenden wollen.

In den erweiterten Einstellungen können Sie angeben welche Elemente zur Berechnung und Anzeige des Raumklimas verwendet werden sollen. Außerdem können Sie hier das Raumklima des Raumes ausblenden.

Wenn Temperatur-, CO2-, Feuchtigkeits- oder Geräuschsensoren dem Raum zugewiesen wurden, wird im Raum das Raumklima angezeigt.

Je nach Zustand des Raumes wird hier ein Gesundheitswert berechnet welcher von "Hervorragend" bis "Sehr schlecht" reicht. Wenn sich der Zustand des Raumes verschlechtert bekommen Sie eine Benachrichtigung über den verschlechterten Zustand.

In den Einstellungen des Raumklimas können Sie die Benachrichtigungen deaktivieren.

Außerdem können Sie hier die optimalen Grenzwerte des Raumes anpassen.

Öffnen Sie je nachdem wofür Sie die Namen und Räume einstellen wollen, die „Lichter“, „Jalousien“ oder „Raumklima“.

In der App sehen Sie eine Liste mit Zentralfunktionen und darunter eine Liste Ihrer Elemente – diese entspricht den Kanälen Ihrer evon Smart Home Module. Die Zentralfunktionen werden in der Dokumentation der jeweiligen App genauer beschrieben.

Tippen Sie auf den Bereich, in dem der Name und der Raum angezeigt wird, hier also „kein Name“, „kein Raum“ um die Einstellungen für dieses Gerät zu öffnen.

Tragen Sie im Feld „Name“ den Namen für das Gerät ein. Sie können einen beliebigen Namen eintippen oder einen der vordefinierten Namen wählen, indem Sie auf den kleinen Pfeil tippen.

Tippen Sie auf das Feld, um einen Raum auszuwählen. Im System sind schon eine Reihe an Namen vordefiniert, die Sie verwenden können. Sollte sich der passende Raum nicht in der Liste befinden, können Sie sich in den Einstellungen -> Bereiche auch eigene Räume anlegen.

Sie müssen Ihre Änderungen nicht extra abspeichern, tippen Sie einfach in der Menüzeile auf das Pfeilsymbol <- um zur Übersicht zurückzukehren.

Sie haben hier die Möglichkeit, einen neuen Benutzer anzulegen oder bereits vorhandene zu konfigurieren. Um einen Benutzer zu erstellen wählen Sie einfach „Benutzer anlegen“ aus. Danach öffnet sich ein Panel in dem Sie Ihrem Benutzer Name und optional eine Beschreibung vergeben. Danach müssen Sie Ihrem Benutzer ein Passwort vergeben, damit Sie sich dann mit diesem einloggen können.

Die Einstellungen können Sie für eine vorhandene Benutzergruppe vornehmen oder eine Neue erstellen. Um eine Benutzergruppe zu erstellen klicken Sie auf das Element „Gruppe hinzufügen“. Danach öffnet sich ein Panel in dem Sie dieser Gruppe einen Namen (z.B. „Gäste“), Farbe und ein Icon zuweist.

Über die App können Sie ein Licht über das „Power Symbol“ auf der linken Seite des ein- bzw. ausschalten. Auf der rechten Seite dieses Panels sehen Sie ob das Licht gerade ein- oder ausgeschaltet ist. Über einen Klick auf das Element kommen Sie in die erweiterte Bedienung bzw. Konfiguration dieses Lichts. Hier können Sie das Licht ein- bzw. ausschalten indem Sie auf die Glühbirne klicken.

Haben Sie ein dimmbares Licht, so können Sie dieses über das Objectpanel ein- und ausschalten. Natürlich können Sie dieses dimmbare Licht auch über das Operatorpanel steuern indem Sie den Kreis rund um das Licht auf den gewünschten Wert einstellen.

Warmweiß/Kaltweiß

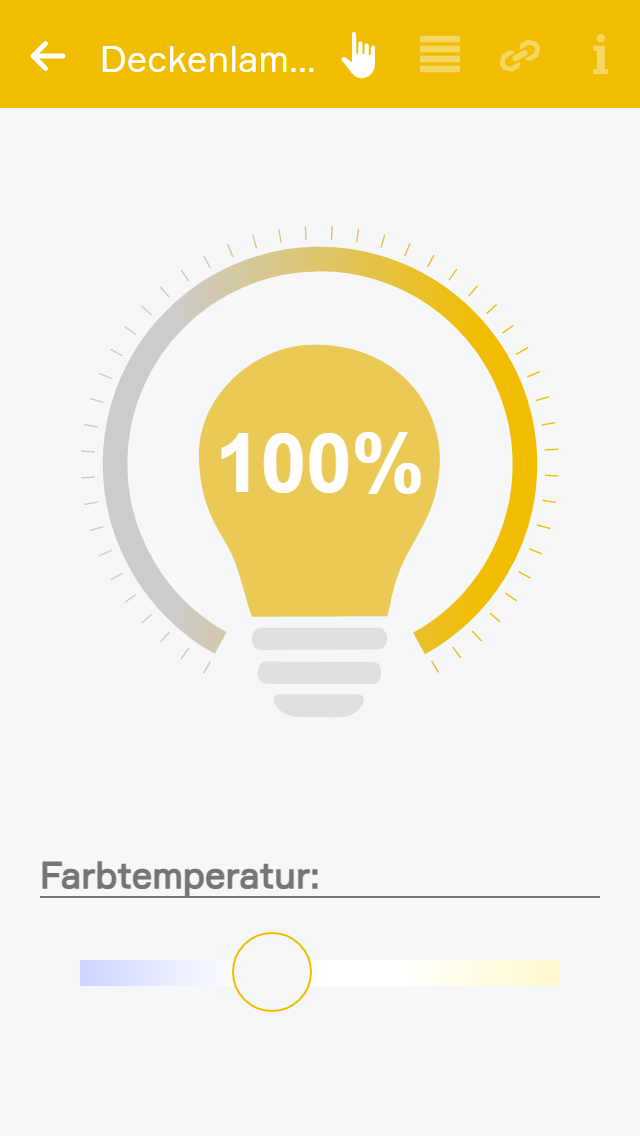

Bei Dali Lichtern, welche eine Warmweiß/Kaltweiß Steuerung ermöglichen kann diese über einen Slider eingestellt werden.

RGBW

Wenn Sie ein RGBW Modul (HC-L1644) besitzen, können Sie im OperatorPanel die gewünschte Lichtfarbe und Helligkeit einstellen.

Darüber hinaus können Sie die aktuelle Einstellung auch als Favorit abspeichern und später jederzeit wieder aktivieren.

Gespeicherte Favoriten werden darüber hinaus auch im ObjectPanel angezeigt, wenn dieses vergrößert wird.
