Konfiguration

Nach dem Erstellen eines Geräts sollten Sie als Erstes, wenn nicht bereits vorhanden, einen Namen und einen Raum vergeben.

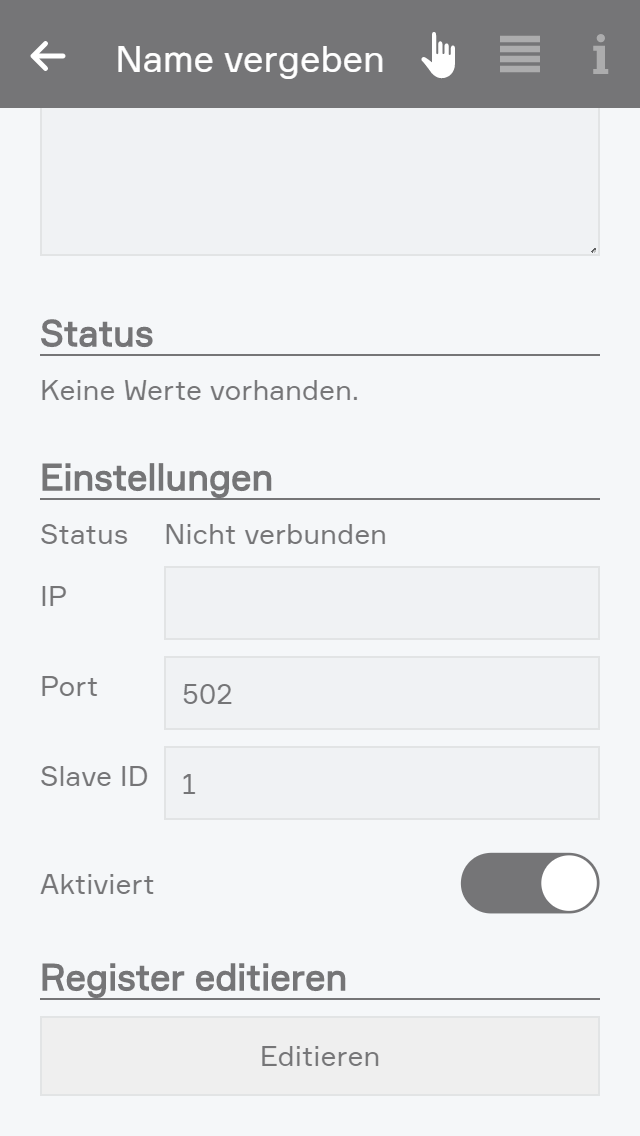

Bei einem TCP-Gerät müssen Sie anschließend unter dem Reiter "Einstellungen" die Netzwerk Adresse (IP, Port) sowie Slave ID des Modbus Geräts eingeben, um eine Verbindung mit dem Gerät herzustellen.

Bei einem RTU-Gerät hingegen, müssen Sie hier nichts mehr einstellen.

Als Nächstes benötigen Sie die gerätespezifischen Informationen über lese-/schreibbare Register, auf die Sie mittels der Modbus Schnittstelle des evon Smart Home zugreifen können.
Diese müssen Sie den Unterlagen Ihres Modbus Gerätes entnehmen.

Haben Sie alle benötigten Informationen gesammelt, ist es an der Zeit, die passenden Register anzulegen. Navigieren Sie zu dem Bereich "Register editieren" und wählen Sie "Editieren".

Sie befinden sich nun in der Registeransicht, in der Sie neue Register hinzufügen oder anpassen können.

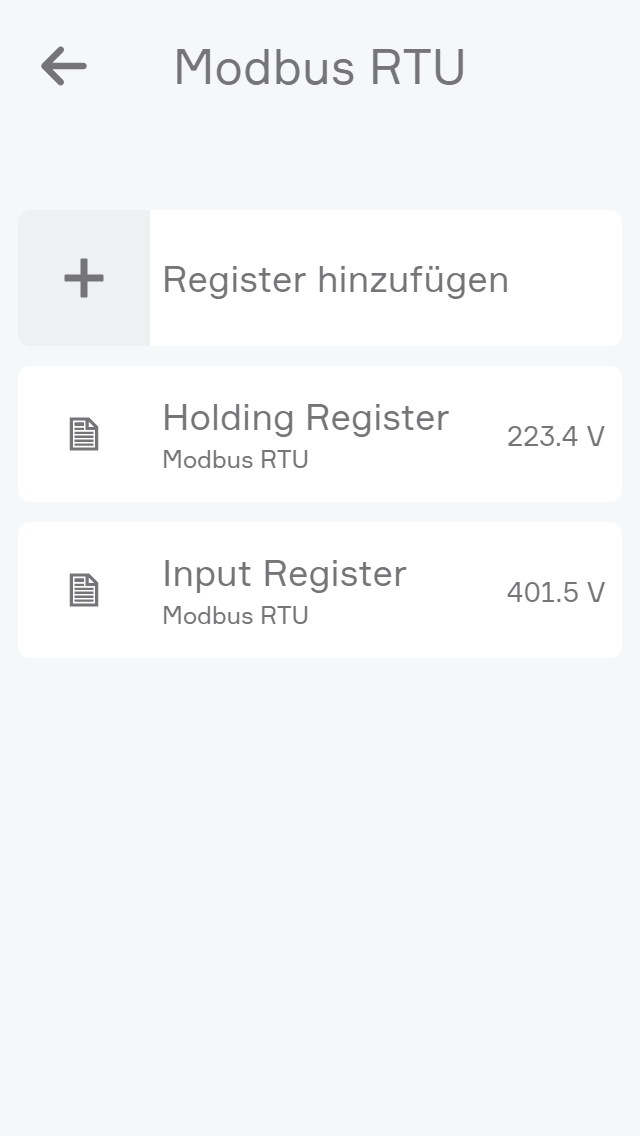

Wenn Sie die Modbus RTU/RS485 Schnittstelle verwenden, stehen Ihnen hier 2 verschiedene Registerarten zur Verfügung:

Holding Register (16-Bit, Lesen-Schreiben: FC=03)
Analoger Ein-/Ausgang.

Input Register (16-Bit, Nur Lesen: FC=04)
Analoger Eingang.

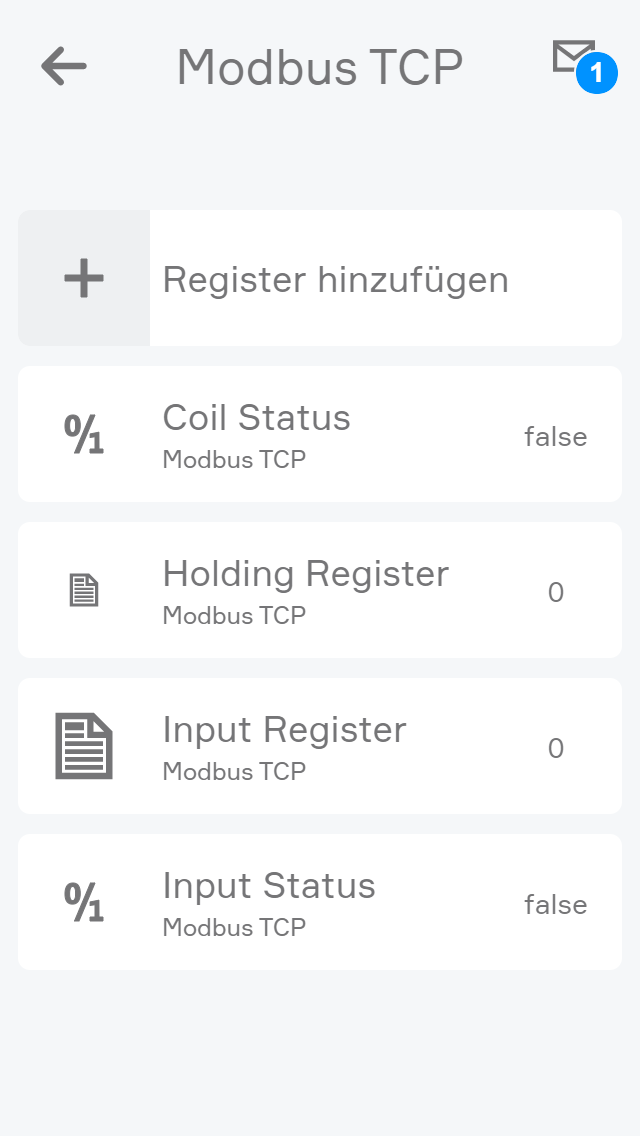

Wenn Sie hingegen die Modbus TCP/IP Schnittstelle verwenden, stehen Ihnen noch zusätzliche 2 andere Registerarten zur Verfügung:

Coil Status (1 Bit, Lesen-Schreiben: FC=01)
Einzelner Ein-/Ausgang.

Input Status (1 Bit, Nur Lesen: FC=02)
Einzelner Eingang.

Nach dem Hinzufügen eines Registers, können Sie die Einstellungen bezüglich Adresse und Datentyp im Parameter Panel vornehmen.

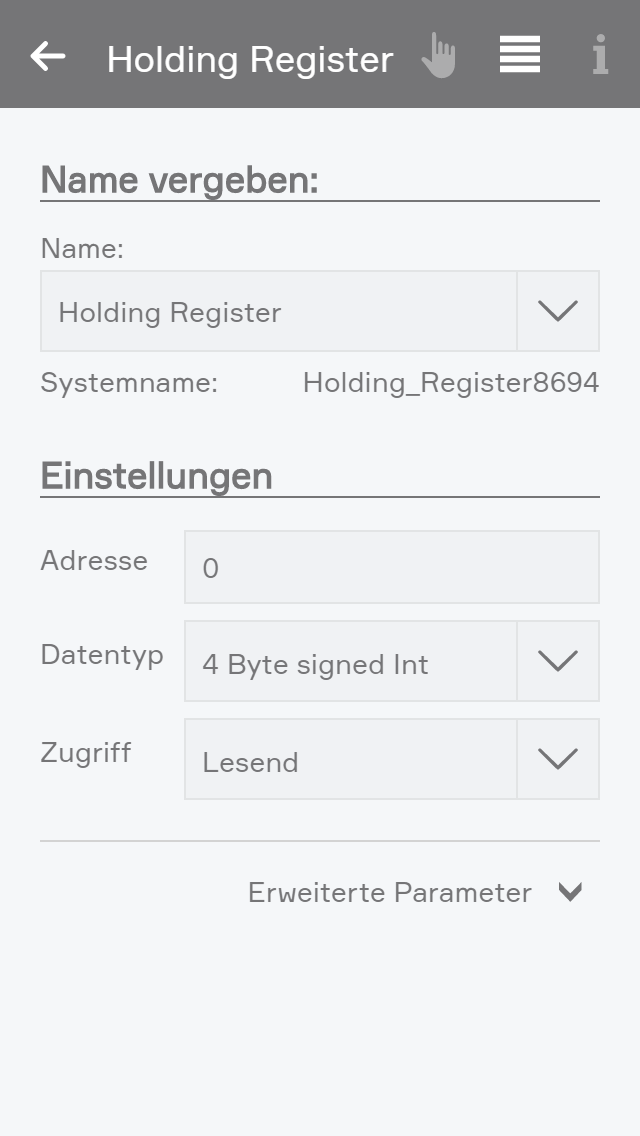

Unter dem Reiter "Einstellungen" können sie die Adresse, den Datentype, sowie die Zugriffsart ihres Registers eingeben.

Wenn zudem bei einem Holding Register der Zugriff "Schreibend" ausgewählt ist, kann eingestellt werden, ob das Register zyklisch (alle 30 Sekunden) beschrieben werden soll.

Achtung: Welche Register für Ihr Modbus Gerät verwendbar sind, sowie deren Konfigurationsdaten (Adresse, Datentyp, Lese-/Schreibzugriff) sind den Informationen zu entnehmen, die Ihrem Gerät beiliegen.

Unter den erweiterten Parametern können folgende Einstellungen vorgenommen werden:

Minimum und Maximum setzen (nur schreibende Holding-Register): Den Wertebereich einstellen, welchen der Wert haben darf, der auf das Register geschrieben wird

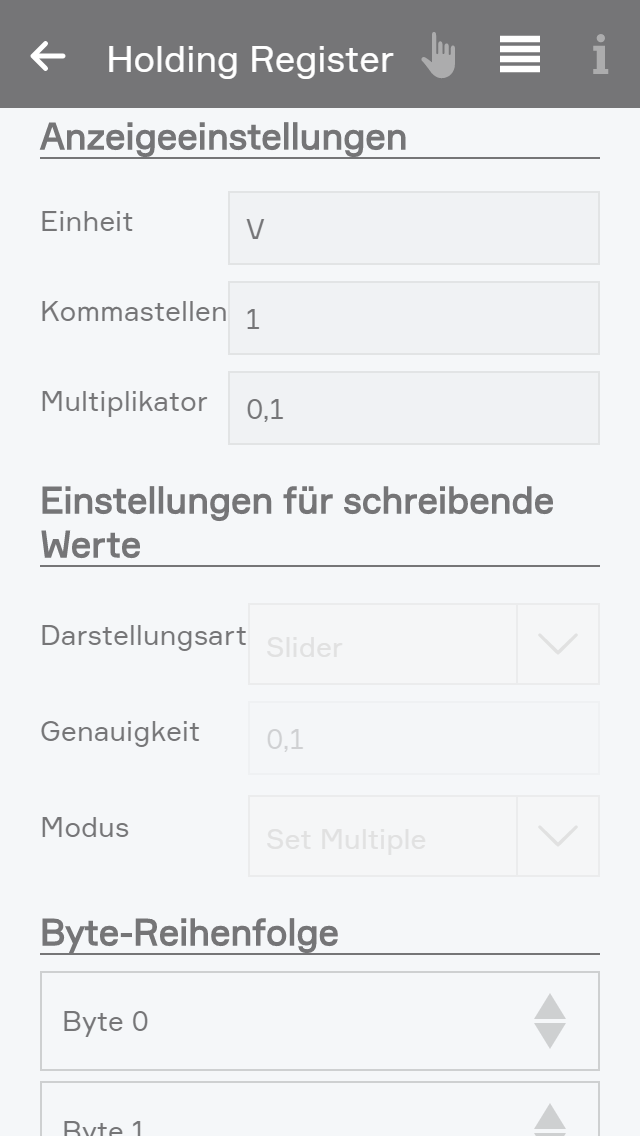

Anzeigeeinstellungen

  • Einheit: Einheit, welche hinter dem Wert angezeigt wird
  • Kommastellen: Wie viele Kommastellen angezeigt werden sollen
  • Multiplikator: Mit welchem Faktor der empfangene/zu sendende Wert multipliziert werden soll

Einstellung für schreibende Werte (nur für schreibende Holding-Register aktiviert)

  • Darstellungsart: Hier kann zwischen einem Slider und einem Eingabefeld gewählt werden, um den Wert einzustellen, der geschrieben werden soll
  • Genauigkeit: (nur beim Slider) Die Genauigkeit, welche der Slider haben soll
  • Modus: Ob alle Register, die diesem Register angehören, auf einmal geschrieben werden soll, oder nacheinander

Byte-Reihenfolge

  • Hier kann die Reihenfolge der Bytes eingestellt werden, mit welcher der angezeigte Wert zusammengesetzt werden soll

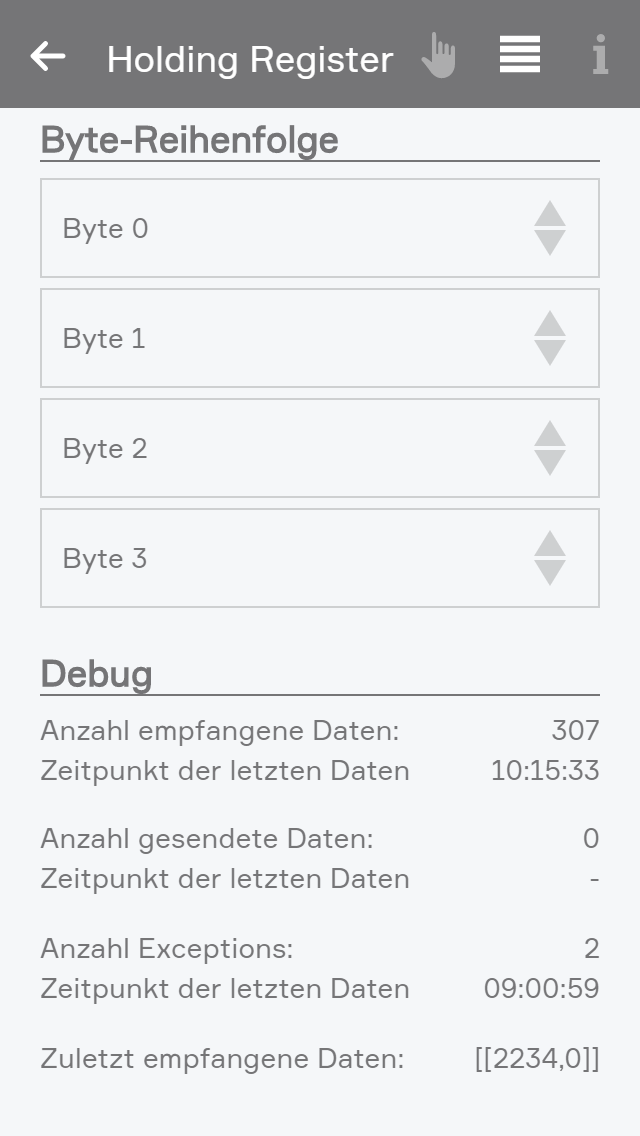

Debug

  • Hier ist ersichtlich, wie oft und wann die letzten Daten empfangen/gesendet wurden
  • Das gleiche gilt für die Anzahl der Fehler
  • Am Ende, werden noch die zuletzt empfangenen Daten angezeigt
