Verkabelung

Alle Kabel müssen in denjenigen Verteiler geführt werden, in dem Sie auch das entsprechende Modul geplant haben.

Für jeden Taster wird einmal eine 24V Spannungsversorgung benötigt (+24V), sowie je Tastpunkt eine Leitung, die am Taster und an das entsprechende Modul angeschlossen wird. Zum Verkabeln der Sensoren (Taster, Kontakte, Raumbediengeräte) empfehlen wir die Verwendung von mehradrigen Fernmeldekabeln (F-YAY) bzw. CAT5 Kabeln. Wenn Sie mehrere Tastpunkte an einen Moduleingang anschließen möchten, können Sie entweder im Raum die Leitungen weiterschleifen (von Taster zu Taster, Klemmen in der Dose) oder alle Taster in den Schaltschrank führen und erst dort verbinden. Bei der zweiten Variante haben Sie zwar den Vorteil nur im Verteiler die Klemmarbeiten durchführen zu müssen, dies bedingt jedoch auch einen erhöhten Aufwand in der Rohinstallation und Verkabelung, sowie mehr Platzbedarf im Verteiler.

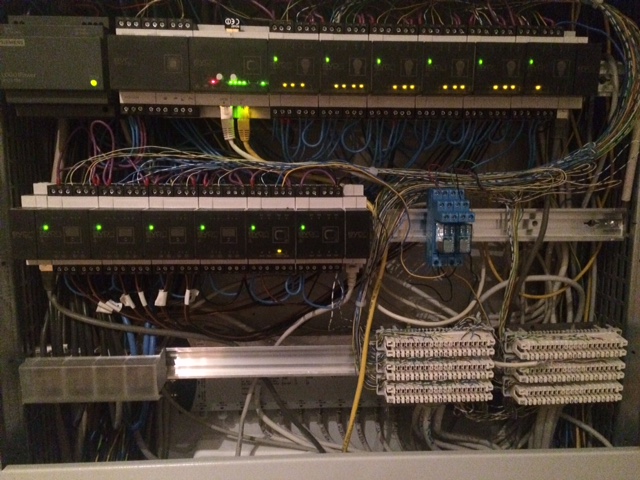

Beispielhafte Schaltschrankverkabelung.

Als Schalterdosen sollten Sie tiefere Dosen bzw. Dosen mit größerem Platzangebot verwenden – Sie werden sich später beim Klemmen der Adern selbst dafür danken.

Gegenüber einer konventionellen Elektroinstallation kommen die Taster nicht mit dem 230V Netz in Berührung, dennoch muss natürlich auch die 230V Stromversorgung der Verbraucher (Lichtkreise, Jalousien, …) in den jeweiligen Schaltschrank führen, um an den evon Smart Home Modulen angeschlossen zu werden.

Achten Sie darauf, dass Sie Kabel für Raumbediengeräte, Klingel, Fensterkontakte, Türöffner usw. nicht vergessen. Grundsätzlich sollten Sie besser ein Kabel mehr einziehen als eines zu wenig.
