Verkabelung

Alle Kabel müssen in denjenigen Verteiler geführt werden, in dem Du auch das entsprechende Modul geplant hast.

Für jeden Taster wird einmal eine 24V Spannungsversorgung benötigt (+24V), sowie je Tastpunkt eine Leitung die am Taster und an das entsprechende Modul angeschlossen wird. Zum Verkabeln der Sensoren (Taster, Kontakte, Raumbediengeräte) empfehlen wir die Verwendung von mehradrigen Fernmeldekabeln (F-YAY) bzw. CAT5 Kabeln. Wenn Du mehrere Tastpunkte an einen Moduleingang anschließen möchtest, kannst du entweder im Raum die Leitungen weiterschleifen (von Taster zu Taster, Klemmen in der Dose) oder alle Taster in den Schaltschrank führen und erst dort verbinden. Bei der zweiten Variante hast Du zwar den Vorteil nur im Verteiler die Klemmarbeiten durchführen zu müssen, dies bedingt jedoch auch einen erhöhten Aufwand in der Rohinstallation und Verkabelung, sowie mehr Platzbedarf im Verteiler.

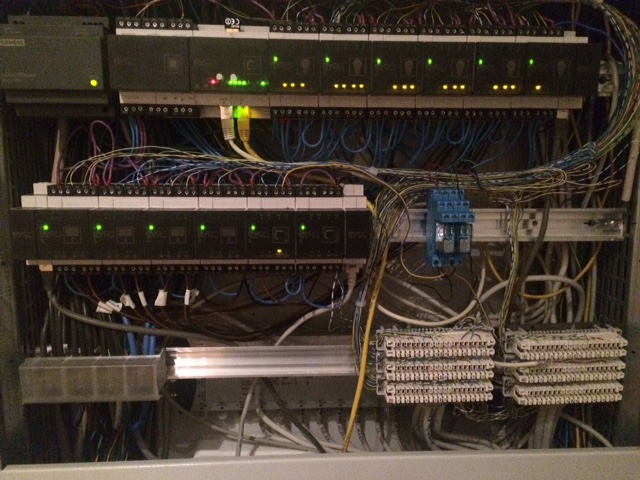

Beispielhafte Schaltschrankverkabelung.

Als Schalterdosen solltest Du tiefere Dosen bzw. Dosen mit größerem Platzangebot verwenden – Du wirst Dir später beim Klemmen der Adern selbst dafür danken.

Gegenüber einer konventionellen Elektroinstallation kommen die Taster nicht mit dem 230V Netz in Berührung, dennoch muss natürlich auch die 230V Stromversorgung der Verbraucher (Lichtkreise, Jalousien, …) in den jeweiligen Schaltschrank führen, um an den evonHOME Modulen angeschlossen zu werden.

Achte darauf, dass Du Kabel für Raumbediengeräte, Klingel, Fensterkontakte, Türöffner usw. nicht vergisst. Grundsätzlich solltest Du besser ein Kabel mehr einziehen als eines zu wenig.
