Beispiel:
Da sich das Schlafzimmer im ersten Stock befindet, verwenden wir einen Subverteiler. Das Netzteil und der evon Smart Home Controller werden im Hauptverteiler eingeplant, die Busverlängerung sowie die Module für das Schlafzimmer im Subverteiler. Die beiden Verteiler werden mit dem Buskabel (CAT5) und der 24V Versorgung miteinander verbunden.

Vor Inbetriebnahme der evon Smart Home App sollten Sie sicherstellen, dass Sie mit demselben Netzwerk verbunden sind wie der evon Smart Home Controller. Gehen Sie dazu in die WLAN Einstellungen Ihres Gerätes und überprüfen Sie das aktuell ausgewählte WLAN Netz bzw. wählen Sie das Korrekte aus.

Nach der erfolgreichen Installation über den AppStore finden Sie die App auf dem Homescreen, von dem Sie sie direkt starten können. Nach einer kurzen Ladezeit befinden Sie sich in der Startansicht der App.

Hier können Sie nach vorhandenen evon Smart Home Systemen suchen. Zur Auswahl stehen die Verbindung über ein lokales WiFi/WLAN oder über das Internet (z.B: Mobilfunk mittels einer sicheren HTTPS Verbindung).

Die evon Smart Home App sucht nun nach allen Systemen, die sich in Ihrem Netzwerk befinden. Sobald eines oder mehrere gefunden wurden, werden diese zusammen mit der zugewiesenen IP Adresse angezeigt. Ihr neues System wird bei Auslieferung mit dem Namen evon Smart Home + eindeutiger Identifikationsnummer (z.B.: evon Smart Home_1234AB) in Ihrer App gelistet. Die Benennung kann später von Ihnen geändert werden.

Nach der Auswahl Ihres erkannten evon Smart Home Systems müssen Sie sich als nächstes anmelden.

Nach der Auswahl Ihres gefundenen evon Smart Home Systems befinden Sie sich nun auf der Login Seite.

Melden Sie sich hier mit Ihrem Benutzernamen und Passwort an.

Um Ihnen die Eingabe der Anmeldedaten beim ersten Einrichten Ihres evon Smart Home zu erleichtern, haben Sie außerdem die Möglichkeit sich mittels QR-Code anzumelden. Verwenden Sie dazu den Button in der oberen rechten Ecke des Login-Bildschirmes.

Richten Sie nun die Kamera auf den Ihren Unterlagen beiliegenden QR-Code und positionieren Sie ihn so, dass er sich möglichst in der Mitte des markierten Bereiches befindet. Wird der QR-Code erfolgreich erkannt, werden die betreffenden Felder des Login Formulars für Ihnen ausgefüllt.

Sie haben sich nun erfolgreich mit Ihrem evon Smart Home verbunden und können Ihr Haus sofort steuern.

Neben dem Zugriff über die evon Smart Home App können Sie sich auch über jeden der unterstützten Browser (Safari, Chrome, Edge) mit Ihrem System verbinden. Hierzu müssen Sie nur die IP-Adresse kennen (Diese wird Ihnen in der App angezeigt, sobald Ihr System gefunden wurde).

Geben Sie die Adresse in der URL Leiste Ihres Browsers ein, landen Sie auf der Login-Seite, wo Sie Ihre Zugangsdaten eintragen müssen. Anschließend lässt sich das evon Smart Home System wie gewohnt bedienen.

In den Einstellungen für den externen Zugriff müssen Sie als nächstes die Funktion aktivieren, indem Sie das Häkchen daneben setzen.

Sobald Sie die Funktion aktiviert haben, ändert sich der angezeigte Status von ‘Nicht verbunden’ auf ‘Verbunden’ und es erscheint die ‘evon Smart Home Id’. Diese Id ist notwendig, um Sie mit Ihren evon Smart Home System zu verbinden. Schreiben sie sich am besten auf, denn Sie benötigen sie im nächsten Schritt.

Mit der evon Smart Home Id haben Sie neben der evon Smart Home App auch über einen normalen Webbrowser unter https://my.evon-smarthome.com die Möglichkeit auf Ihr System zuzugreifen.

Im Parameter Panel kann die Engine ID neu generiert werden (nur einmal alle 24 Stunden möglich).

Kehren Sie nun auf den Hauptbildschirm zurück. Dort finden Sie links oben Ihren aktuellen Benutzernamen. Wenn Sie darauf klicken, erscheint der ‘logout’ Button, über den Sie sich abmelden können.

Sie gelangen nun zurück zum Startbildschirm der evon Smart Home App, wo alle Ihre bisherigen verbundenen Systeme gelistet werden.

Wählen Sie nun ‘Externer Zugriff’ als Verbindungsart. Im nachfolgenden Bildschirm müssen Sie nun die evon Smart Home Id eintragen, sowie Benutzernamen und Passwort. Anschließend können Sie sich über den darunter liegenden Button verbinden.

Sobald Sie sich erfolgreich über den externen Zugriff mit Ihrem evon Smart Home System verbunden haben, wird diese Verbindung auf der Startseite der evon Smart Home App gespeichert, von wo Sie sie jederzeit wieder auswählen können.

Sobald Sie den externen Zugriff aktiviert haben, können Sie sich auch über einen der unterstützten Browser (Safari, Chrome, Edge) mit Ihrem evon Smart Home System von überall aus verbinden.

Gehen Sie dazu auf die Seite my.evon-smarthome.com und melden Sie sich dort mit Ihren Zugangsdaten an. Neben Ihrem Benutzernamen und Passwort benötigen Sie außerdem noch die evon Smart Home ID, die Sie beim Einschalten des externen Zugriffs erhalten haben.

Links oben wird Ihnen nach dem Einloggen Ihr Benutzername angezeigt. Durch einen Klick auf Ihrem Benutzernamen öffnet sich ein Menü, mit welchem Sie sich ausloggen können.

Mit einem Klick auf das Symbol (rechts oben) können Sie “alle Apps” öffnen. Hier werden Ihnen alle verfügbaren Apps angezeigt. Wenn Sie nicht immer „alle Apps“ öffnen wollen, können Sie häufig benutzte Anwendungen auch zu Ihren Favoriten hinzufügen. Wie das geht, wird im nächsten Punkt erklärt.

Unter Favoriten können Sie die Funktionen ablegen, die Sie am häufigsten benötigen.

Wollen Sie etwas zu Ihren Favoriten hinzufügen, müssen Sie diese Funktion markieren (Finger/Cursor so lange auf die gewünschte App gedrückt halten, bis unten der blaue Balken erscheint) und „Zu Start hinzufügen“ auswählen.

Wenn Sie etwas von den Favoriten entfernen wollen, müssen Sie diese App markieren und „Von Start entfernen“ auswählen.

Markierte Apps können auch verschoben und neu sortiert werden.

Nach den Favoriten befinden sich Ihre Bereiche. Zuerst werden Ihnen Ihre Stockwerke angezeigt (im Bild Erdgeschoß) und darunter Ihre Bereiche und Räume. Es werden jedoch nur die Bereiche angezeigt, in denen sich etwas befindet. D.h. wird z.B. ein Licht dem Raum Wohnzimmer hinzugefügt, wird der Raum Wohnzimmer angezeigt.

Dies ist die grundlegende Darstellung für jede App im System. Mit einem Klick/Druck auf diese Anzeige gelangt man in die Ansicht der App und kann deren Funktionen nutzen und/oder verändern.

Sobald Sie eine App geöffnet haben, gelangen Sie in die Ansicht dieser App. Hier wird Ihnen alle Inhalte und Funktionen angezeigt die Sie zur Verfügung haben. Im Falle der Licht App, wird Ihnen hier unter anderem alle angeschlossenen Lichter und die Gruppenfunktionen angezeigt.

GroupPanel
Die Gruppenfunktion kann von App zu App leicht abweichend sein, wird aber meistens zum Anlegen neuer Elemente oder zur Bedienung mehrere vorhandener Elemente verwendet. Im Beispiel der App “Lichter” können mit diesen Schaltflächen alle vorhandenen Lichter ein- oder ausgeschalten werden. In anderen Fällen wie z.B. ‘Benutzer’ können Sie darüber neue Anwender hinzufügen.

ObjectPanel
Diese Anzeige stellt ein einzelnes Element der App dar. Im Falle der App ‘Lichter’ wird Ihnen jedes Ihrer angeschlossenen Lichter in solch einer Ansicht dargestellt. Sie ist unterteilt in mehrere einzelne Abschnitte, die alle einem bestimmten Zweck dienen. Der Bereich ganz links enthält Bedienelemente in Form von einem oder mehreren Buttons, über die Sie das Element steuern können (z.B. Licht an/aus). Danach folgt ein Textbereich in dem Sie Informationen wie den Namen und dem zugeordneten Bereich sehen können. Darüber hinaus befindet sich bei vielen Apps auf der rechten Seite noch eine Statusanzeige, über der Sie den aktuellen Zustand des Elements ablesen können. So sehen Sie bei Ihren Lichtern, ob das betreffende Licht gerade eingeschaltet ist oder (wenn der Energiesparmodus aktiviert ist) wann es ausgeschalten wird.

Klicken/Drücken Sie auf den Textbereich eines Elements, öffnen sich die Einstellungen, in denen Sie je nach App Namen, zugeordnete Bereiche, und Funktionsweisen nach Ihren Wünschen anpassen können.

OperatorPanel
Diese Anzeige bietet Ihnen verschiedene Informationen und Einstellmöglichkeiten für das betreffende Element und ist unterteilt in mehrere Abschnitte. Oben rechts befinden sich kleine Buttons, über die Sie von einem in den anderen Bereich springen können. Im ersten Abschnitt befinden sich die wichtigsten Bedienelemente über die Sie das betreffende Element steuern können sowie je nach App verschiedene grundlegende Informationen.

ParameterPanel
Im zweiten Abschnitt finden Sie alle Einstellungen, die Sie für das Element vornehmen können. So können Sie das Verhalten einzelner Elemente beeinflussen und nach Ihren Bedürfnissen ausrichten.

LinkPanel
Dieser Abschnitt zeigt Ihnen alle Verknüpfungen Ihres Elements. So behalten Sie den Überblick, wenn Sie wissen möchten, von welchen Schaltern oder Funktionen das Element beeinflusst wird. Außerdem können Sie hier je nach App auch das Element mit anderen Elementen verknüpfen. In der App “Lichter” haben Sie z.B. die Möglichkeit, ein Licht mit einem Bewegungsmelder zu verbinden.

InformationPanel (Link)
Darüber hinaus finden Sie bei den meisten Apps in der Ansicht der Einstellungen oben rechts auch einen Button, über den Sie auf die offizielle Dokumentation zugreifen können.

Zum Anlegen und Verwalten der Kurzbefehle die App "Kurzbefehle" öffnen.

Mittels Klick auf das "+" können neue Kurzbefehle angelegt werden. Es empfiehlt sich, die Kurzbefehle in Ordnern zu Gruppieren, da diese später in den Widgets ausgewählt werden können. Kurzbefehle können jedoch jederzeit in andere Ordner verschoben werden.

Nach dem Anlegen eines Kurzbefehls kann dieser benannt sowie ein Icon und eine Farbe konfiguriert werden. In einem Kurzbefehl können durch Klick auf "Aktion hinzufügen" beliebig viele Aktionen hinzugefügt werden.

Unter Apps finden Sie die App "Smart Home". Durch Klick auf die App kann die Aktion "Szene ausführen" hinzugefügt werden.

Durch Klick auf den blau hinterlegten Wortlaut "Szene" werden ihre evon Smart Home Szenen geladen und können anschließend ausgewählt werden. Dies kann einige Sekunden dauern.

Alternativ können sie durch Auswahl von "Jedes mal nachfragen" einen dynamischen Kurzbefehl erzeugen. Welche Szene ausgeführt wird, kann dann beim Ausführen ausgewählt werden.

Sollten Sie mehrere Controller besitzen, kann durch Aufklappen der Aktion der Controller ausgewählt werden.

Am unteren Bildschirmrand kann der jeweilige Kurzbefehl mithilfe des "Teilen-Buttons" auf den Home-Bildschirm hinzugefügt werden. Dabei kann dieser anders benannt werden.

Kurzbefehle können auch als Widget in unterschiedlichen Größen auf den Home Bildschirm gelegt werden.

Dazu muss durch gedrückt halten einer beliebigen App der Home-Bildschirm in den Bearbeitungsmodus gewechselt werden. Mittels "+" in der oberen linken Bildschirmecke können Widgets hinzugefügt werden. Hier kann die App Kurzbefehle ausgewählt werden und anschließend in beliebiger Größe frei platziert werden.

Durch gedrückt halten auf das neu hinzugefügte Widget kann das Widget bearbeitet werden. Dabei kann ein Ordner ausgewählt werden. Dies erleichtert die Gruppierung von Kurzbefehlen.

Drücken Sie am Starbildschirm Ihres Android Smartphones lange auf den Bildschirm und wählen Sie "Widgets hinzufügen"

Selektieren Sie das "Szenen" Widget unter "Smart Home", indem Sie es lange gedrückt halten und dann am Bildschirm platzieren.

Wenn Sie über mehrere Verbindungen in Ihrer Merkliste verfügen, dann selektieren Sie die gewünschte Verbindung, ansonsten wird automatisch der nächste Schritt gestartet.

Wählen Sie die Szene aus, welche Sie über das Widget starten wollen.

Sie können nun auch noch ein Symbol und eine Farbe für das Widget vergeben. Nach dem Klick auf "Übernehmen" wird das Widget zu Ihrem Startbildschirm hinzugefügt.

Durch einen Klick auf das Widget wird die Szene ausgeführt.

Um Ihre evon Smart Home Räume, Bereiche, Stockwerke hinzuzufügen, tippen Sie einfach auf das entsprechende Element (z.B. “Raum hinzufügen”). Danach öffnet sich automatisch das Operatorpanel des angelegten Elementes. Hier geben Sie im Feld “Name” den Namen und bei “Abkürzung” eine entsprechende Abkürzung für diesen Raum an. Wollen Sie nun diesen neu erstellten Raum z.B. einem Stockwerk zuordnen, so wählen Sie einfach bei “Bereich, Stockwerk” das entsprechende Stockwerk aus. Wollen Sie einen Bereich wieder auf die oberste Ebene legen, so müssen Sie bei “Bereich, Stockwerk” den leeren Eintrag wählen.

Alternativ können Sie auch zuerst in ein Stockwerk navigieren und dort direkt neue Räume anlegen.

Um Ihre Räume zu personalisieren können Sie jedem Raum Farbe, Icon und Hintergrundbild zuweisen. Dies machen Sie indem Sie in “Einstellungen” – “Bereiche, Räume” das Operatorpanel des Raumes öffnen und dort unter “Einstellungen” das entsprechende Element auswählen und ändern.

Mit dem Button “Bearbeiten” können Sie diesen Bereich öffnen und sehen die in diesem Bereich enthaltenen Elemente. Wenn Sie einen etwas schnelleren Weg einschlagen wollen um in einen Bereich zu navigieren, klicken Sie einfach im Objectpanel des Bereiches auf das Symbol (links).

Zusätzlich können Sie jeden Raum mit einem Raumthermostat verknüpfen. Dies machen Sie indem Sie in der App Raumklima ein Element diesem Raum zuweisen. Haben Sie einem Raum mehrere Raumthermostate zugewiesen, so können Sie im Parameterpanel des Raumes, das Raumthermostat wählen, welches Sie für die Anzeige der Raumtemperatur verwenden wollen.

In den erweiterten Einstellungen können Sie angeben welche Elemente zur Berechnung und Anzeige des Raumklimas verwendet werden sollen. Außerdem können Sie hier das Raumklima des Raumes ausblenden.

Wenn Temperatur-, CO2-, Feuchtigkeits- oder Geräuschsensoren dem Raum zugewiesen wurden, wird im Raum das Raumklima angezeigt.

Je nach Zustand des Raumes wird hier ein Gesundheitswert berechnet welcher von "Hervorragend" bis "Sehr schlecht" reicht. Wenn sich der Zustand des Raumes verschlechtert bekommen Sie eine Benachrichtigung über den verschlechterten Zustand.

In den Einstellungen des Raumklimas können Sie die Benachrichtigungen deaktivieren.

Außerdem können Sie hier die optimalen Grenzwerte des Raumes anpassen.

Öffnen Sie je nachdem wofür Sie die Namen und Räume einstellen wollen, die „Lichter“, „Jalousien“ oder „Raumklima“.

In der App sehen Sie eine Liste mit Zentralfunktionen und darunter eine Liste Ihrer Elemente – diese entspricht den Kanälen Ihrer evon Smart Home Module. Die Zentralfunktionen werden in der Dokumentation der jeweiligen App genauer beschrieben.

Tippen Sie auf den Bereich, in dem der Name und der Raum angezeigt wird, hier also „kein Name“, „kein Raum“ um die Einstellungen für dieses Gerät zu öffnen.

Tragen Sie im Feld „Name“ den Namen für das Gerät ein. Sie können einen beliebigen Namen eintippen oder einen der vordefinierten Namen wählen, indem Sie auf den kleinen Pfeil tippen.

Tippen Sie auf das Feld, um einen Raum auszuwählen. Im System sind schon eine Reihe an Namen vordefiniert, die Sie verwenden können. Sollte sich der passende Raum nicht in der Liste befinden, können Sie sich in den Einstellungen -> Bereiche auch eigene Räume anlegen.

Sie müssen Ihre Änderungen nicht extra abspeichern, tippen Sie einfach in der Menüzeile auf das Pfeilsymbol <- um zur Übersicht zurückzukehren.

Sie haben hier die Möglichkeit, einen neuen Benutzer anzulegen oder bereits vorhandene zu konfigurieren. Um einen Benutzer zu erstellen wählen Sie einfach „Benutzer anlegen“ aus. Danach öffnet sich ein Panel in dem Sie Ihrem Benutzer Name und optional eine Beschreibung vergeben. Danach müssen Sie Ihrem Benutzer ein Passwort vergeben, damit Sie sich dann mit diesem einloggen können.

Die Einstellungen können Sie für eine vorhandene Benutzergruppe vornehmen oder eine Neue erstellen. Um eine Benutzergruppe zu erstellen klicken Sie auf das Element „Gruppe hinzufügen“. Danach öffnet sich ein Panel in dem Sie dieser Gruppe einen Namen (z.B. „Gäste“), Farbe und ein Icon zuweist.

Über die App können Sie ein Licht über das „Power Symbol“ auf der linken Seite des ein- bzw. ausschalten. Auf der rechten Seite dieses Panels sehen Sie ob das Licht gerade ein- oder ausgeschaltet ist. Über einen Klick auf das Element kommen Sie in die erweiterte Bedienung bzw. Konfiguration dieses Lichts. Hier können Sie das Licht ein- bzw. ausschalten indem Sie auf die Glühbirne klicken.

Haben Sie ein dimmbares Licht, so können Sie dieses über das Objectpanel ein- und ausschalten. Natürlich können Sie dieses dimmbare Licht auch über das Operatorpanel steuern indem Sie den Kreis rund um das Licht auf den gewünschten Wert einstellen.

Warmweiß/Kaltweiß

Bei Dali Lichtern, welche eine Warmweiß/Kaltweiß Steuerung ermöglichen kann diese über einen Slider eingestellt werden.

RGBW

Wenn Sie ein RGBW Modul (HC-L1644) besitzen, können Sie im OperatorPanel die gewünschte Lichtfarbe und Helligkeit einstellen.

Darüber hinaus können Sie die aktuelle Einstellung auch als Favorit abspeichern und später jederzeit wieder aktivieren.

Gespeicherte Favoriten werden darüber hinaus auch im ObjectPanel angezeigt, wenn dieses vergrößert wird.

Bewegungsmelder/Taster hinzufügen
In einem Lichtkanal können im Linkpanel weitere Bewegungsmelder oder Taster zum Schalten des Lichts definiert werden.

Dabei ist die Funktion der verlinkten Taster oder Bewegungsmelder abhängig von der autarken Lichtfunktion, d.h. ob Modus Taster oder Bewegungsmelder gewählt ist.

Tageslichtsperre verzögert schalten
Um die Tageslichtsperre zu konfigurieren, navigieren Sie in die Einstellungen und wählen Sie Lichter. Hier können Sie einstellen, wie viele Minuten nach Eintritt der Dämmerung die Tageslichtsperre deaktiviert und wie viele Minuten nach Eintritt des Morgengrauens die Tageslichtsperre aktiviert wird. D.h. registriert z.B. Ihr evon Smart Home Dämmerung um 20:00 Uhr und Sie stellen 10 Minuten ein, so wird die Tageslichtsperre erst um 20:10 Uhr deaktiviert.

Mit dem Modul L1842 können Sie zwei DALI Linien mit jeweils bis zu 16 Lichter steuern.
Mit dem Modul L1942 können Sie zwei DALI Linien mit jeweils bis zu 32 Lichter steuern.
Beachten Sie, dass bei dem Modul L1942 ein externes DALI Netzteil erforderlich ist.

Nähere Information zur Verkabelung der DALI Linien finden Sie im mitgelieferten Datenblatt des Moduls.

Ihr Beschattungselement können Sie mit den Pfeilen auf der linken Seite des Objectpanels öffnen bzw. schließen. Auf der rechten Seite dieses Panels sehen Sie die aktuelle Position und die Lamellenstellung.

Zusätzlich können Sie jedes Beschattungselement über das Operatorpanel bedienen indem Sie die Slider links und rechts verwenden oder den Punkt in der Mitte dieses Fensters auf die gewünschte Stelle ziehen.

Falls Sie Favoritenpositionen vergeben haben, können Sie das Beschattungselement über die Buttons unter "Favoriten" in diese Positionen versetzen.

Koppeln mit (Ersetzt durch Gruppenfunktion)
Wenn Sie wollen, dass zwei Beschattungselemente immer die gleiche Position und Lamellenstellung haben, so können Sie dies mit dem Koppeln erreichen. Dazu wählen Sie einfach im Punkt “Koppeln mit” den Button “auswählen” aus und selektieren dort ein Beschattungselement mit dem Sie dieses koppeln wollen.

Modus
Kurzer Tastendruck – ganz auf: Wird der Taster der Jalousie kurz gedrückt, so fährt diese Jalousie so lange in die gewünschte Richtung, bis entweder die Jalousie ganz geöffnet/geschlossen ist, oder sie bleibt nach einem erneuten kurzen Tastendruck stehen. Mit einem langen Tastendruck kann die Lamellenstellung der Jalousie eingestellt werden, d.h. nach der Wartezeit für einen langen Tastendruck beginnt sich die Lamelle zu wenden bis der Taster wieder losgelassen wird.

Kurzer Tastendruck – Lamellen stellen: Mit einem kurzen Tastendruck kann die Lamellenstellung verändert werden, d.h. wurde ein kurzer Tastendruck ausgelöst, wird die Lamelle gedreht. Mit einem langen Tastendruck wird die Jalousie ganz geöffnet/geschlossen. Wird erneut ein Tastendruck ausgelöst, so wird das Öffnen/Schließen unterbrochen und die Jalousie bleibt stehen.

Überfahrzeit
Mit der Überfahrzeit kann eingestellt werden, um wie viel Prozent die Zeit der Beschattung für ganz RAUF und ganz RUNTER erhöht werden soll. Damit kann sichergestellt werden, dass sich jede Beschattung wirklich schließt/öffnet.

Windsperre aktivieren
Haben Sie diese Option aktiviert, so schließen sich alle Beschattungselemente bei Wind. Wollen Sie einzelne Elemente von der Windsperre ausnehmen, so können Sie dies in jedem Element einzeln machen.

Sperren bei Fehler der Wetterstation
Wenn diese Option aktiviert ist werden bei Ausfall der Wetterstation die Beschattungselemente gesperrt. Sollen die Beschattungselemente bis zur Reparatur einer eventuell defekten Wetterstation wieder bedient werden, muss diese Option vorübergehend deaktiviert werden.

Bei Dämmerung schließen
Wurde “Bei Dämmerung schließen” ausgewählt, so schließen sich alle Beschattung, sobald Dämmerung eingetreten ist. Wenn Sie möchten, dass sich nicht alle Beschattung bei Dämmerung schließen, so kann bei jeder Beschattung individuell “Bei Dämmerung schließen” deaktiviert werden. Zusätzlich können Sie das Schließen bei Dämmerung verzögern indem Sie bei “Minuten nach Dämmerung” die Minuten angeben, die nach Eintritt der Dämmerung abgewartet werden bis sich die Beschattung schließt.

Durch Klicken auf den linken Bereich des Objectpanels können Sie den Modus zwischen Komfortbetrieb und Energiesparbetrieb hin und her schalten.

Das OperatorPanel zeigt die aktuelle Solltemperatur, ob aktuell geheizt oder gekühlt wird und den Betriebsmodus.
Bei Raumbediengeräten mit Feuchtigkeitssensor wird auch die Luftfeuchtigkeit angezeigt.

Zusätzlich können Sie über die drei nebeneinander liegenden Buttons die Betriebsart auswählen. Im Kreis oberhalb dieser Buttons können Sie die Solltemperatur anpassen über die Buttons “+” und “-” bzw. indem Sie auf die gewünschte Stelle im Kreis klicken.

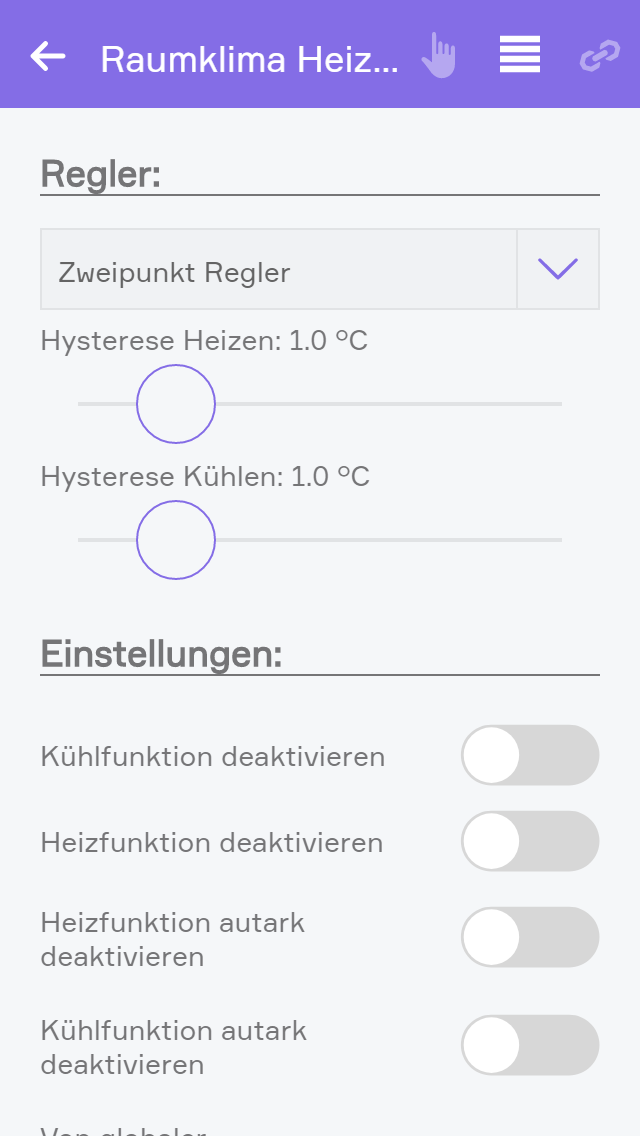

Fensterkontakt
Um sicherzustellen, dass das Heizen unterbrochen wird, wenn ein Fenster geöffnet wird, können Sie hier über den Button “hinzufügen” beliebig viele Fenster hinzufügen. Wird nun ein hinzugefügtes Fenster geöffnet, so wird diese Raumklimazone automatisch in den Frostschutzbetrieb versetzt. Sobald das Fenster wieder geschlossen ist, wird wieder der Komfortbetrieb aktiviert.

Kann Kühlen
Wenn Ihr Heizsystem einen Kühlbetrieb unterstützt, können Sie diese Option aktivieren. Achtung! Sollte Ihre Heizung nicht für den Kühlbetrieb ausgelegt sein, könnte es zu Fehlfunktionen kommen. Bitte wenden Sie sich bei Unklarheiten an einen Fachmann.

Umschaltmethode
Mit der Umschaltmethode kann ausgewählt werden, wie der Modus zwischen Heizen und Kühlen umgeschaltet werden kann. Der Modus kann durch folgende Umschaltmethoden verändert werden:

• Manuell: Der Modus muss manuell umgeschaltet werden.
• Digital Eingang: Der Modus kann mithilfe eines digitalen Wertes umgeschaltet werden.
• Automatikumschaltung: Der Modus wird automatisch zu den festgelegten Stichtagen umgeschaltet.

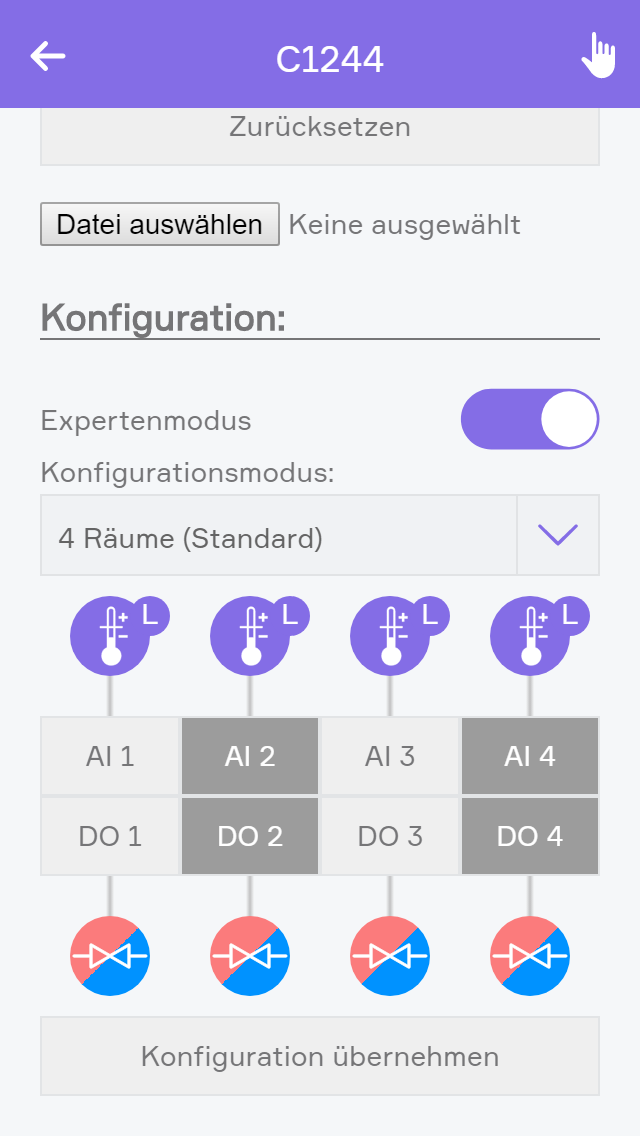

Mit Klimamodulen ab der Firmware Version 4.0 können die einzelnen Kanäle über eine Zonenregelung gesteuert werden.
Dies ermöglicht das einfachere Bedienen von Räumen welche mehrere Heiz- und/oder Kühlkreise besitzen.

Über "Zonenregelung hinzufügen" kann eine neue Zonenregelung erstellt werden.

Im Operatorpanel kann über die drei nebeneinander liegenden Buttons die Betriebsart ausgewählt werden. Im Kreis oberhalb dieser Buttons können Sie die Solltemperatur anpassen über die Buttons “+” und “-” bzw. indem Sie auf die gewünschte Stelle im Kreis klicken. Diese werden dann auf alle verknüpften Raumklima Elemente übertragen.

Außerdem wird der aktuelle Status der verknüpften Raumklima Elemente angezeigt.

Im Parameterpanel kann ein Default Wert für die Sollwerte eingestellt werden. Diese werden dann auf alle verknüpften Raumklima Elemente übertragen.

Außerdem können hier Raumklima Elemente verknüpft werden.

Pro Raumklima Element kann ein Sollwertoffset für Heizen und/oder Kühlen vergeben werden. Dieser passt die Sollwerte für das entsprechende Element an.
Ein Offset von 3°C beim Heizen, passt einen Default Sollwert von z.B. 21°C auf 18°C an, dadurch setzt die Heizung erst später ein. Beim Kühlen passt dieser den Sollwert von z.B. 21°C auf 24°C an.

Dadurch kann zum Beispiel erreicht werden, dass bei vorhanden sein einer Decken- und Bodenkühlung, zuerst die Deckenkühlung aktiviert wird. Sollte diese Kühlung nicht ausreichen und die Temperatur steigt weiter, wird auch die Bodenkühlung aktiviert.

Das Raumbediengerät ist defekt! oder Sensor defekt oder nicht angeschlossen!

Dieser Fehler sagt aus, dass der Temperatursensor defekt, falsch oder gar nicht angeschlossen ist.

Dieser Fehler wird sofort erkannt, wenn keine oder ungültige Daten erhalten werden.

In diesem Zustand findet keine Regelung statt und das zugehörige Ventil ist dauerhaft geschlossen.

Es wird zudem eine Benachrichtigung ausgegeben, sobald dieser Fehler erkannt wurde.

Im Object Panel wird als Status ein rotes X angezeigt und der Modus kann nicht geändert werden.
Im Operator Panel wird als Status ein rotes X mit dem Fehlertext angezeigt und die Bedienung ist deaktiviert.

Mögliche Fehlerursache ist eine falsche Verdrahtung oder ein defektes Raumbediengerät bzw. Temperatursensor.

Kein externer Istwert ausgewählt

Dieser Fehler sagt aus, dass ein externer Istwert als Temperaturquelle erwartet wird, aber nicht verknüpft wurde.

Dieser Fehler wird sofort erkannt.

In diesem Zustand findet keine Regelung statt und das zugehörige Ventil ist dauerhaft geschlossen.

Im Object Panel wird als Status ein rotes X angezeigt und der Modus kann nicht geändert werden.
Im Operator Panel wird als Status ein rotes X mit dem Fehlertext angezeigt und die Bedienung ist deaktiviert.

Mögliche Fehlerursache ist, dass im Link Panel kein Externer Istwert verknüpft wurde oder bei Modulen mit der Firmware Version 4.x im Parameter Panel die Temperaturquelle entfernt wurde und keine neue hinzugefügt wurde.

Obere Temperaturgrenze überschritten

Dieser Warnung sagt aus, dass die Ist-Temperatur die obere Temperaturgrenze überschritten hat.

Diese Warnung wird sofort erkannt.

In diesem Zustand findet die Regelung wie gehabt statt.

Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigen wenn Temperaturgrenzen unter- bzw. überschritten unter Benachrichtigungen im Parameter Panel aktiviert wurde.

Untere Temperaturgrenze unterschritten

Diese Warnung sagt aus, dass die Ist-Temperatur die untere Temperaturgrenze unterschritten hat.

Diese Warnung wird sofort erkannt.

In diesem Zustand findet die Regelung wie gehabt statt.

Im Object Panel wird als Status ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird als Status ein gelbes Rufzeichen und ein Warntext angezeigt.

Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigen wenn Temperaturgrenzen unter- bzw. überschritten unter Benachrichtigungen im Parameter Panel aktiviert wurde.

Heizung überprüfen: Hohe Abweichung von Soll- und Isttemperatur

Diese Warnung sagt aus, dass die Ist-Temperatur eine zu große Abweichung zur Soll-Temperatur hat.

Diese Warnung wird nach einer eingestellten Verzögerung erkannt, welche im Parameter Panel unter Benachrichtigungen und Dauer eingestellt wurde.
Diese Warnung wird angezeigt, wenn Kühlfunktion deaktivieren und Heizfunktion deaktivieren nicht aktiviert sind.
Diese Warnung wird angezeigt, wenn die Optionen Warnen wenn Temperaturunterschied bei anderem Betrieb zu hoch ist und Kühlfunktion deaktivieren aktiviert sind und der Modus in Einstellungen Raumklima auf Kühlen gestellt ist.
Diese Warnung wird angezeigt, wenn die Optionen Warnen wenn Temperaturunterschied bei anderem Betrieb zu hoch ist und Heizfunktion deaktivieren aktiviert sind und der Modus in Einstellungen Raumklima auf Heizen gestellt ist.

In diesem Zustand findet die Regelung wie gehabt statt.

Im Object Panel wird als Status ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird als Status ein gelbes Rufzeichen und ein Warntext angezeigt.

Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigen wenn Temperaturunterschied zu hoch unter Benachrichtigungen im Parameter Panel aktiviert wurde.

Gesperrt

Dieser Status sagt aus, dass die Regelung gesperrt ist.

Dieser Status wird sofort erkannt, sobald einer der nachfolgenden Zustände eintrifft:

• Unter Hardware beim jeweiligen Modul ein Sperrkontakt definiert wurde, welcher aktuell aktiv ist
• Sich das Raumklima im Modus Heizen befindet und die Option Heizfunktion deaktivieren im Parameter Panel aktiviert wurde
• Sich das Raumklima im Modus Kühlen befindet und die Option Kühlfunktion deaktivieren im Parameter Panel aktiviert wurde

In diesem Zustand findet keine Regelung statt und das zugehörige Ventil ist dauerhaft geschlossen.

Im Object Panel wird die Temperatur und darüber ein Sperrzeichen angezeigt und der Modus kann nicht geändert werden.
Im Operator Panel wird als Status Gesperrt angezeigt.
Im Parameter Panel wird falls ein Sperrkontakt verknüpft wurde, dieser unter Sperrkontakt angezeigt.

Mögliche Ursachen der Sperre sind:

• Ein verknüpfter Sperrkontakt ist aktiv (z.B. Kondensatwächter)
• In den Einstellungen wurde die aktive Funktion (Heizen oder Kühlen) deaktiviert

Dauerhaft EIN

Dieser Status sagt aus, dass das zugehörige Ventil dauerhaft komplett geöffnet ist.

Dieser Status wird sofort erkannt, sobald die Option Dauerhaft EIN im Parameter Panel aktiviert wurde.

In diesem Zustand findet keine Reglung statt, das zugehörige Ventil ist dauerhaft komplett geöffnet.

Im Object Panel wird ein Kreis angezeigt und der Modus kann nicht geändert werden.
Im Operator Panel wird als Status Dauerhaft EIN angezeigt.

Dauerhaft AUS

Dieser Status sagt aus, dass das zugehörige Ventil dauerhaft komplett geschlossen ist.

Dieser Status wird sofort erkannt, sobald die Option Dauerhaft AUS im Parameter Panel aktiviert wurde.

In diesem Zustand findet keine Regelung statt und das zugehörige Ventil ist dauerhaft geschlossen.

Im Object Panel wird ein durchgestrichener Kreis angezeigt und der Modus kann nicht geändert werden.
Im Operator Panel wird als Status Dauerhaft AUS angezeigt.

Sie finden die Taster unter „Alle Apps“ – „Taster“.

Sie finden die Bewegungsmelder unter „Alle Apps“ – „Bewegungsmelder“.

Sie finden die App „Digitale Eingänge“ unter „Alle Apps“ – „Digitale Eingänge“.

Sie finden die App „Digitale Ausgänge“ unter „Alle Apps“ – „Digitale Ausgänge“.

Um den Zustand des digitalen Ausganges zu ändern, haben Sie zwei Möglichkeiten. Entweder Sie klicken auf das Power-Symbol links im Objectpanel oder Sie klicken im Operatorpanel auf den Button “Umschalten”.

Sie finden die App „Steckdose“ unter „Alle Apps“ – „Steckdose“.

Um den Zustand der Steckdose zu ändern, haben Sie zwei Möglichkeiten. Entweder Sie klicken auf das Power-Symbol links im Objectpanel oder Sie klicken im Operatorpanel auf den Button “Umschalten”.

Sie finden die analogen Eingänge unter „Alle Apps“ – „Analog Eingang“

Sie finden die analogen Ausgänge unter “Alle Apps” – “Analog Ausgang”.

Sie finden Die Temperatursensoren unter „Alle Apps“ – „Temperatur“

Sie finden die Lüfter unter „Alle Apps“ – „Lüftung“

Hier können Sie einstellen, ob Sie über das Internet Zugriff auf Ihr evon Smart Home haben. Haben Sie den externen Zugriff aktiviert, können Sie mit Ihrer evon Smart Home Id von überall auf Ihr evon Smart Home zugreifen. Ihre Daten werden hierbei zwar über das Internet kommuniziert, diese Verbindung ist aber verschlüsselt (https) und es werden nirgends Daten zwischengespeichert - Das Sicherheitsniveau entspricht dem von aktuellen Telebanking-Systemen.

Unter Updates können Sie Ihr evon Smart Home auf den aktuellsten Stand bringen. Dazu müssen Sie nur den Button „Update suchen“ betätigen und falls ein Update verfügbar ist, auf „Update durchführen“ klicken. Falls Ihr System automatisch nach Updates suchen soll, müssen Sie im Operatorpanel die Einstellung „Automatisch nach Updates suchen“ aktivieren. Zusätzlich werden Ihnen hier Ihre aktuelle Version und die Zeit, wann Sie die letzte Suche nach einem Update durchgeführt haben und der Update-Channel angezeigt.

Des Weiteren können Sie Wiederherstellungspunkte erstellen. Mit diesen Wiederherstellungspunkten können Sie Ihr evon Smart Home, falls Sie etwas verstellt haben, auf einen früheren Zeitpunkt zurücksetzen. Ein solcher Wiederherstellungspunkt wird Ihnen empfohlen, wenn Sie alle Ihre Lichter, Jalousien usw. benannt und nach Ihren Bedürfnissen eingestellt haben. Mit dem Button „Werkseinstellungen wiederherstellen“ können Sie Ihr evon Smart Home auf den Auslieferungszustand zurücksetzen.

Gespeicherte Wiederherstellungspunkte werden Ihnen in einer Liste angezeigt, über die Sie sie jederzeit löschen, wiederherstellen oder herunterladen können.

Pro Tag können Sie einen Wiederherstellungspunkt anlegen. Erstellen Sie mehrere, wird immer nur der letzte gesichert.
Außerdem haben Sie die Möglichkeit heruntergeladene Wiederherstellungspunkte über den Button 'Lokales Backup wiederherstellen' wieder auf Ihr System zu spielen.

Vor jedem Update wird automatisch ein Wiederherstellungspunkt Ihrer aktuellen Konfiguration erstellt.

Projektname
In den Systemeinstellungen kann das evon Smart Home nach Belieben benannt werden.

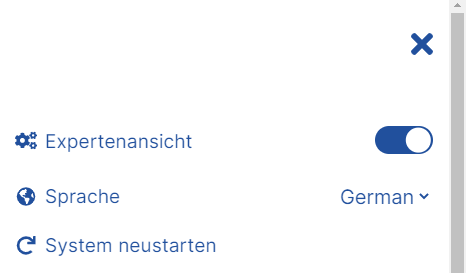

Controller neu starten
Diese Funktion führt einen Neustart des Systems aus. Achtung: Für die Dauer des Neustarts steht keine Verbindung zur CPU zur Verfügung.

Farbschema
In der Vorabversion des Farbschemas kann der vorläufige Dunkelmodus entweder permanent aktiviert oder mit den Systemeinstellungen synchronisiert werden. Beispielsweise kann am mobilen Gerät der Dunkelmodus nur in der Nacht aktiviert werden. Diese Funktion ist derzeit noch eine Vorschau und kann daher noch Fehler hinsichtlich der Lesbarkeit und korrekter Darstellung aufweisen.

Manifest
Im Punkt Manifest ist ersichtlich, ob die Visualisierung auf dem aktuellsten Stand ist. Wenn „Automatisch neu laden“ aktiviert ist, wird die Visualisierung automatisch aktualisiert, sobald diese nicht auf dem aktuellsten Stand ist.

Konfigurationsprofil
Durch das Verwenden von Konfigurationsprofilen werden die Systemeinstellungen verändert. Für das vorzeitige Testen von Softwareversionen, kann der Support kontaktiert werden.

Neben den Systeminformationen können Sie hier die Zykluszeiten einsehen. Hier wird Ihnen angezeigt, wie stark Ihr evon Smart Home ausgelastet ist. Zusätzlich werden Ihnen noch die letzten fünf Spitzenwerte aufgelistet.

Folgende Grenzwerte sollten nicht überschritten werden:

• RAM(engine): 300MB
• CPU Auslastung: 1.0

Unter Zykluszeit versteht man die Zeit für einen kompletten Durchlauf des Programmes.

Unter Zeitzone umstellen können Sie Ihrem Controller die von Ihnen gewünschte Zeitzone zuweisen. Im Punkt “Zeit umstellen” können Sie die Uhrzeit Ihres Controllers einstellen. Mit dem Button „Client Zeit übernehmen“ wird dem Controller automatisch die Zeit Ihres Gerätes (Handy, Tablet…) zugewiesen. Mit dem Button „Zeit manuell umstellen“ können Sie selbst die Zeit und das Datum Ihres Controllers wählen.

Hier finden Sie alle Einstellungen über das Netzwerk, in dem sich Ihr evon Smart Home befindet. Zusätzlich können Sie noch einstellen, ob IP-Adresse und DNS-Server automatisch bezogen werden sollen, oder ob Sie sie selbst einstellen wollen.

Wurde am Controller ein TE100 Netzwerkerweiterungsmodul angeschlossen, so kann über das Drop-Down-Feld auch die Netzwerkkonfiguration für diese Schnittstelle durchgeführt werden. Bei der Konfiguration der Erweiterung gibt es ein paar Punkte zu beachten:

1. Für die Schnittstelle der Erweiterung muss eine statische IP-Adresse vergeben werden
2. Die Schnittstelle der Erweiterung muss mit einer anderen Netz-Adresse als die Netzwerkschnittstelle am Controller konfiguriert werden. Hier wird die Verwendung einer weniger geläufigen privaten IP-Adresse empfohlen. Dies soll potentielle Probleme beim Routing durch die LAN-Schnittstelle am Controller (Kundennetzwerk) ausschließen. Z.B.: Kundennetz Controller-LAN 10.0.0.201 (255.0.0.0), Erweiterung 172.17.0.2 (255.255.0.0).

Wenn ein TE100 Netzwerkerweiterungsmodul angeschlossen wurde, kann zusätzlich ausgewählt werden, von welcher Netzwerkschnittstelle das Standardgateway verwendet werden soll.

Hier stehen folgende Einstellungen zur Verfügung:

• Netzwerkschnittstelle Controller
• Netzwerkschnittstelle Erweiterung
• beide Schnittstellen

In der Konfiguration "beide Schnittstellen" wird als Standardgateway die Netzwerkschnittstelle des Controllers verwendet, jedoch wird bei der Konfiguration für Netzwerkschnittstelle der Erweiterung zusätzlich ein Gateway Bereich angeboten.

Wenn zum Beispiel der Gateway Bereich auf "192.168.0.0/16" konfiguriert wurde, werden alle Anfragen an IP-Adressen welche mit "192.168." (z.B. 192.168.1.1, 192.168.192.100, ...) an das Gateway gesendet, welches auf der Netzwerkschnittstelle der Erweiterung konfiguriert wurde.

Verbindungstest:
Der Verbindungstest kann genutzt werden, um zu testen, ob eine IP-Adresse im Netzwerk vom Controller erreicht werden kann. Dazu muss im Feld "IP" eine IP-Adresse angegeben werden und auf "Test" geklickt werden. Danach wird ein Ping ausgeführt und die Erreichbarkeitsrate in % angegeben oder ein Fehler angezeigt, sollte die IP-Adresse nicht erreichbar sein.

Durch Klick auf "Geschwindigkeitstest durchführen" können Sie die Geschwindigkeit des Internets von Ihrem Controller testen.

Achtung: Wenn Sie über Ihr Smartphone über den externen Zugriff den Test durchführen, wird die Geschwindigkeit bei Ihnen zu Hause und nicht die des Smartphones gemessen.

In den Einstellungen kann der SMTP Server und die Zugangsdaten eingestellt werden. Die erforderlichen Einstellungen (SMTP-Server) können Sie von Ihrem E-Mail-Anbieter beziehen.

SMTP Host: Der SMTP Host des E-Mail-Anbieters
SMTP Port: Der SMTP Port des E-Mail-Anbieters (Standard: 587)
SMTP Benutzer: Der Benutzer des E-Mail-Kontos
SMTP Passwort: Das Passwort des E-Mail-Kontos
Absender: Die Absender-E-Mail-Adresse, diese ist optional. Standardmäßig wird der SMTP Benutzer als Absender gewählt.

Die “Testmail” Funktion ermöglicht Ihnen Ihre konfigurierten Einstellungen zu testen.

Entweder Sie versenden eine Test-Mail oder Sie wählen in einer Szene bei “Dann…” im Reiter “System” > “E-Mail” aus und dann “E-Mail senden”. Danach müssen Sie nur mehr Empfänger, Betreff und Text eingeben.

Wenn Sie sich hier mit Ihrem Gmail-Account anmelden wollen, so müssen Sie in Ihrem Gmail-Konto „Wenig sichere Apps“ zulassen. Dazu müssen Sie einfach den Link (https://myaccount.google.com/lesssecureapps) öffnen und dort auf „Aktivieren“ klicken.

Im Wörterbuch können Sie Ihre vordefinierten Namen bearbeiten. Diese Namen werden Ihnen vorgeschlagen, wenn Sie z.B. ein Licht, eine Jalousie usw. benennen wollen. Jedoch können Sie auch selbst beim Benennen Ihrer Komponenten den Namen auswählen. Die Namen im Wörterbuch dienen Ihnen nur als Hilfestellung.

Sie finden die “Geräte” unter “Alle Apps” – “Einstellungen” – “Geräte”.

Wenn Sie die TechCOM-Linie öffnen, sehen Sie die Anzahl der verbundenen Module und können nach neuen suchen.

Wenn Sie die Linie öffnen, sehen Sie ganz oben als erstes die Möglichkeit zur automatischen Dokumentationserstellung. Diese Funktion ist nach der Inbetriebnahme (Vergabe von Räumen und Namen abgeschlossen) sehr hilfreich, um eine ausführliche Dokumentation der verbauten Module und den daran angeschlossenen Komponenten auf einen Klick zu erhalten.

Im Punkt "Informationen zum Master "werden allgemeine Informationen der installierten smartCOM Linie angezeigt.

Im Punkt „Zykluszeit“ können Sie die Zykluszeit Ihrer Buslinie vorgeben (Standard 200ms). „Benötigte Zykluszeit“ gibt die Zeit an, die für (Operationen) benötigt wird

„Gesamte Zykluszeit“ gibt an, wie lange der Bus für einen Durchlauf benötigt. Mit „Peak“ ist der Spitzenwert der Zykluszeit gemeint. Diesen können Sie über den Button „Peak zurücksetzen“ zurücksetzen.

Unter den Einstellungen gibt es die Möglichkeit manuell eine Neu-Adressierung der smartCOM Module auszuführen. Zusätzlich kann der gesamte smartCOM Prozess der Linie neu gestartet werden, um zum Beispiel neue Module auf der Linie zu erkennen.

Einstellungen an der smartCOM Zykluszeit sollen nur in Ausnahmesituationen und von Experten geändert werden.

Durch öffnen eines Modules (klick auf den rechten Bereich) sehen Sie alle notwendigen Informationen zu diesem Modul.
Mit dem Button „Kanäle anzeigen“ können Sie die in diesem Modul vorhandenen Kanäle anzeigen lassen.

Im Parameter Panel kann eine Betriebsmittelkennzeichnung vergeben werden, diese wird dann am Modul und in der Dokumentation angezeigt.

Mit dem Button „Zurücksetzen“ können Sie ein Modul zurücksetzen, das heißt, dieses Modul wird auf den Auslieferungszustand zurückgesetzt.

Um die Kanäle eines Modules einzusehen, brauchen Sie nur auf den linken Bereich des Objectpanels oder im Operatorpanel auf den Button „Kanäle anzeigen“ klicken und schon erhalten Sie alle Kanäle aufgelistet.

Im Beispiel eines Lichtmodules sehen Sie nebeneinander die vier Kanäle mit jeweils einem Taster/Bewegungsmelder und einem Licht. Genau in dieser Reihenfolge sind die Taster/Bewegungsmelder und Lichter auch am Modul angeschlossen. D.h. Kanal 1 ist das Licht, das ganz links am Modul angeschlossen ist usw.

Um einen Auslöser hinzuzufügen, klicken Sie im Bereich „Wenn“ auf den Button „hinzufügen“ und dann öffnet sich ein Fenster in dem Sie einen Auslöser hinzufügen können. Achtung, es werden nur Auslöser angezeigt, welche auch zuvor benannt wurden.
Wollen Sie z.B. einen Taster hinzufügen, so haben Sie hier drei Optionen zur Auswahl:

• Gedrückt
• Lange gedrückt
• Doppelt gedrückt

Um eine ausführende Aktion auszuwählen, klicken Sie im Bereich „Dann“ auf den Button „hinzufügen“ und im Fenster, das sich anschließend öffnet, können Sie eine beliebige Aktion auswählen. Achtung, es werden nur Aktionen von Elementen angezeigt, welche auch zuvor benannt wurden.

Hier haben Sie z.B. die Möglichkeit Lichter Ein- bzw. Auszuschalten oder Beschattungselemente zu schließen, auf eine bestimmte Position fahren usw.
Wählen Sie z.B. die Aktion eine Jalousie auf eine bestimmte Position zu fahren, so erhalten Sie in der Übersicht die Möglichkeit, die genaue Position dieser Jalousie sowie die Lamellenstellung einzustellen.

Bei Aktionen mit Parametern können auch andere Werte aus dem System verknüpft werden. Siehe Beispiel Sprachausgabe.

Dazu benötigen Sie als erstes ein Wochenprogramm. Dieses Wochenprogramm erstellen Sie indem Sie die App "Zeitprogramme" öffnen und dort „Zeitprogramm hinzufügen“ wählen und dann „Wochenprogramm“. Danach vergeben Sie im Operatorpanel des Wochenprogrammes einen Namen (z.B. Programm Bewässerung).

Nun wählen Sie über das „+“ den Tag aus, an dem die Bewässerung aktiviert werden soll. Im Fenster, das sich danach öffnet, stellen Sie die zwei Zeiten „Von“ und „Bis“ ein. D.h. die Bewässerung soll innerhalb dieses Zeitraumes aktiv sein (z.B. von Montag von 8:00 bis 10:00). Danach sehen Sie ganz oben im Operatorpanel, wie lange es bis zum nächsten Schaltpunkt noch dauert.

Haben Sie nun alle Zeiten angegeben, zu denen Sie möchten, dass die Bewässerung aktiv ist, so können Sie nun in das Parameterpanel wechseln. Falls Sie möchten, dass Sie die Bewässerung auch außerhalb der eingestellten Zeiten aktivieren können, so wählen Sie unter „Zusätzliche Auslöser“ den Auslöser aus, mit dem Sie die Bewässerung zusätzlich aktivieren wollen (z.B. ein Taster wurde gedrückt). Darüber im Punkt „Laufintervall für zusätzliche Auslöser“ geben Sie an, wie lange die Bewässerung eingeschaltet werden soll, wenn Sie sie über den gewählten Taster aktivieren.

Nun müssen Sie nur noch den digitalen Ausgang mit dem Wochenprogramm verknüpfen. Dies machen Sie über eine Szene.

Sie erstellen eine Szene, wählen „hinzufügen“ bei „wenn“ und wählen dort Ihr Wochenprogramm aus und klicken dort auf „Aktiviert“. Unter „dann“ wählen Sie Ihren digitalen Ausgang aus und wählen dort „einschalten“. Danach erstellen Sie noch eine Szene und wählen bei „wenn“ das Wochenprogramm aus und wählen „Deaktiviert“ aus. Bei „dann“ wählen Sie Ihren digitalen Ausgang aus und wählen „ausschalten“
Jetzt ist Ihre Gartenbewässerung fertig. Sie können nun nach Belieben das Wochenprogramm anpassen.

Zuerst muss eine Logik mit einem Text Block erstellt werden. Dieser muss dann wie am Screenshot zu sehen mit statischen Texten und der Außentemperatur, welche z.B. über die Wetterstation oder Netatmo gelesen werden kann, verknüpft werden.

Danach kann eine Szene erstellt und bei "Wenn" ein beliebiger Auslöser ausgewählt werden, über welchen die Szene ausgelöst werden soll. Z.B. ein doppelter Tastendruck auf einen Taster im Schlafzimmer.

Bei "Dann" kann dann unter "System" > "Sprachausgabe" > "Sprechen" beim Parameter "Text", über den Button rechts neben dem Text Feld, den Text des erstellten Text Blocks ausgewählt werden.

Sobald mit "Übernehmen" bestätigt wurde, wird der Text Block mit der Szene Verknüpft und die Sprachausgabe liefert den dynamischen Text.

Sie können einfach einen neuen Status für Ihr evon Smart Home hinzufügen. Um einen neuen Hausstatus hinzuzufügen klicken Sie auf das Element “Status erzeugen”. Es öffnet sich das Operatorpanel, wo Sie als erstes einen Namen für Ihren Hausstatus vergeben sollten. Danach können Sie die Konfiguration vornehmen (wird weiter unten beschrieben).

Jedem Status können Sie einen Namen und ein Icon geben, dass Ihnen in Ihrem evon Smart Home angezeigt wird.

Taster zum Aktivieren dieses Status
Hier können Sie den Taster wählen, über den Sie den betreffenden Status aktivieren können.

Aktionen beim Aktivieren
Wählen Sie hier die Aktionen aus, die beim Aktivieren des betreffenden Hausstatus durchgeführt werden sollen

Aktionen beim Deaktivieren
Wählen Sie hier die Aktionen aus, die beim Deaktivieren des betreffenden Hausstatus durchgeführt werden sollen

Wollen Sie einen Status über die Visualisierung aktivieren, so können Sie dies entweder im linken Bereich des zugehörigen Objectpanels oder über das Operatorpanel mit dem Button „Auslösen“ tun.

Der Status, welcher gerade aktiv ist, wird Ihnen sowohl im Objectpanel, als auch im Hausstatuspanel angezeigt. Wenn Sie den Hausstatus zu Ihren Favoriten hinzufügen sehen Sie auch in diesem Panel den aktuell aktiven Status.

Im Panel des Haustatus sehen Sie neben dem aktuellen Status, in dem sich Ihr Haus befindet, auch ob gerade Dämmerung, Regen oder Wind aktiv ist. In den “Globalen Einstellungen” können Sie festlegen, woher diese Informationen bezogen werden.

Durch Klick auf das ObjectPanel öffnet sich ein Wizard. Mithilfe des Wizards, können Sie den Allergie Assistent ganz einfach konfigurieren.

Nach dem Beginnen der Konfiguration können Sie auswählen, welche Allergien Sie haben. Damit ist der Allergie Assistent auf Sie abgestimmt.

Damit Sie nur dann Benachrichtigungen erhalten wenn Sie es auch wollen, können Sie diese im nächsten Schritt konfigurieren.

Zusätzlich können Sie die Region auf Ihren Wohnort einstellen. Dadurch kann der Allergie Assistent Sie noch präziser unterstützen.

Ihre persönliche Konfiguration können Sie ab jetzt im Parameter Panel des Allergie Assistent jederzeit ändern.

Die Aktuelle Belastung können Sie beispielsweise rechts im ObjectPanel ablesen.

Im Operator Panel wird Ihnen neben der aktuellen Belastung auch eine Prognose für die nächsten 3 Tage angezeigt.

Jeden Tag haben Sie einmal die Möglichkeit, Ihr aktuelles Empfinden hinsichtlich Ihrer Allergien abzugeben. Dies hilft dabei, den Allergie Assistent zu verbessern und Sie in Zukunft noch besser zu unterstützen.

Im unteren Bereich des Operator Panels erhalten Sie hilfreiche Tipps, um Sie vor Pollen zu schützen. Durch Klick auf "Nächster Tipp", können Sie weitere Tipps erhalten.

Im Parameter Panel können Sie die Konfiguration jederzeit ändern.

Ganz unten befindet sich ein Button, mit dem Sie den Allergie Assistent wieder komplett zurücksetzen können.

Montage
Montieren Sie die Wetterstation wie in der Dokumentation beschrieben (Achten Sie dabei auf die Ausrichtung und die Abstände bei der Montage).

Verbinden
Verbinden Sie die 2-Draht Busleitung der evon Smart Home Wetterstation mit der evon Smart Home CPU iX800 – Achten Sie dabei auf die richtige Polarität (A-B) (empfohlenes Kabel: J-Y(ST)Y 2 x 2 x 0,8).

Versorgung
Versorgen Sie die evon Smart Home Wetterstation mit Spannung (siehe Dokumentation).

Hinzufügen
Fügen Sie eine neue Wetterstation hinzu. Wenn Sie alles richtig gemacht haben, wird eine Verbindung aufgebaut und Ihre Wetterdaten werden jede Sekunde aktualisiert.

Wind Alarm Einstellungen
Unter Wind Alarm Einstellungen stellen Sie ein, ab welcher Windgeschwindigkeit Alarm ausgelöst wird. Zusätzlich dazu können Sie eine Hysterese definieren, sodass der Windalarm nicht ununterbrochen gestartet und beendet wird, falls der Wert gerade um die eingestellte Windgeschwindigkeit hin und her schwankt. Wenn Sie wollen, dass der Windalarm erst nach einer bestimmten Zeit aktiviert wird, so müssen Sie eine Verzögerung angeben. D.h. die Windgeschwindigkeit muss für diese Zeit größer als die eingestellte Geschwindigkeit bei “Windgeschwindigkeit Alarm” sein, sodass Windalarm ausgelöst wird.

Haupt-Windalarm: Dieser Grenzwert wird als Standard-Alarmwert für Beschattungselemente verwendet. Dieser Wert wird auch in den Globalen-Einstellungen verwendet.

Windalarm Grenze 1/2: Diese Grenzwerte können in Szenen frei verwendet werden. Als Beispiel kann hier der Sturmschutz von Markisen genannt werden, der vielleicht auf einen niedrigeren Wert eingestellt werden muss.

Dämmerungs Einstellungen
Hier können Sie einstellen ab welchem Helligkeitswert Dämmerung aktiv bzw. inaktiv ist. Hysterese und Verzögerung werden Ihnen im vorherigen Punkt erklärt.

Im Operatorpanel der Wetterstation befinden sich mehrere Statistiken und Charts, über die Sie den Verlauf der gemessenen Werte ablesen können.

Für das Erstellen einer Proxy-Wetterstation gehen Sie zu Beginn wie bei der lokalen Wetterstation vor und drücken auf "Hinzufügen". Sollten Sie auf dem Controller bereits eine Wetterstation eingerichtet oder ein anderes Gerät an der Hauptschnittstelle des Controllers angeschlossen haben, werden Sie automatisch darüber informiert und können direkt eine Proxy-Wetterstation erstellen. Sollten Sie noch keine lokale Wetterstation installiert haben, müssen Sie ins Operator Panel navigieren und ganz unten beim Drop Down den Typ auf Proxy-Wetterstation wechseln.

Im Parameter Panel finden Sie nun den Bereich "Verbindung" wo die Daten einer lokalen Wetterstation eingetragen werden müssen. Nach erfolgreicher Konfiguration bietet die Proxy-Wetterstation die Funktionalitäten einer lokalen.

Wenn Sie zuvor die Beschattungsregelung noch nicht verwendet haben, müssen Sie diese noch konfigurieren. Hierfür klicken Sie auf das Panel "Beschattungsregelung".

Dadurch öffnet sich ein Wizard, der Sie durch den Konfigurationsvorgang führt. Mit einem Klick auf "Start", können Sie mit der Konfiguration beginnen.

Im diesem Schritt müssen Sie den Namen eingeben und die Ausrichtung der Fassade wählen. Hierbei können Sie zwischen 8 Himmelsrichtungen wählen und zusätzlich mittels eines Sliders einen Korrekturwert angeben, falls die Fassade nicht genau einer Himmelsrichtung entspricht.

Als nächstes können Sie die Beschattungen auswählen, welche zu dieser Fassade gehören und gesteuert werden sollen. Wenn Sie dies erledigt haben, klicken Sie auf "Weiter".

Nun können Sie noch zwei Funktionen aktivieren, welche im Wizard beschrieben werden und diese Einstellungen mit "Weiter" bestätigen.

Somit haben Sie eine Fassade hinzugefügt und haben nun die Möglichkeit eine weiter Fassade hinzuzufügen oder die Konfiguration abzuschließen.

Wenn die Beschattungsregelung bereits konfiguriert wurde, können Sie mit einem Klick auf „Fassade hinzufügen“ so viele Fassaden hinzufügen wie Sie möchten. Am besten legen Sie die Anzahl der Außenmauern an Fassaden an.

Im Parameter Panel der Fassade können Sie die Himmelsrichtung einstellen. Wie bereits in "Erstkonfiguration" beschrieben, können Sie zwischen 8 Himmelsrichtungen wählen und zusätzlich mittels eines Sliders einen Korrekturwert angeben, falls die Fassade nicht genau einer Himmelsrichtung entspricht.

Regelung aktivieren
Hier kann die Regelung der Fassade aktiviert oder deaktiviert werden. Eine deaktivierte Fassade aktiviert sich automatisch wieder am nächsten Tag zur eingestellten Uhrzeit.

Fassade sperren
Sobald die Fassade gesperrt ist, haben die getätigten Einstellungen keinerlei Einfluss mehr auf die verknüpften Beschattungen.

Hitzeschutz aktivieren
Aktion: Beschattungen werden komplett geschlossen
Voraussetzungen:

• Einstellung aktiviert
• Die Außentemperatur ist größer als die Temperatur, welche unter "Erweiterte Parameter" eingestellt ist

Vorteil: Haus ist kühler / geringere Klimatisierungskosten

Wärmegewinnung aktivieren:
Aktion: Beschattungen werden komplett geöffnet
Voraussetzungen:

• Thermostat zur Fassade hinzugefügt
• Einstellung aktiviert
• Ausreichende Sonnenhelligkeit
• Die Außentemperatur ist kleiner als die Temperatur, welche unter "Erweiterte Parameter" eingestellt ist
• Die Innentemperatur ist kleiner als die Temperatur, welche unter "Erweiterte Parameter" eingestellt ist

Vorteil: Heizkosten werden gespart

Benachrichtigungen:
Hier können Sie auswählen, ob Sie eine Benachrichtigung bekommen möchten, wenn die Fassade deaktiviert wurde

Beschattungen:
Hier können Sie auswählen, welche Beschattungen zu dieser Fassade gehören.

Thermostat:
Hier können Sie ein Thermostat auswählen, um die Innentemperatur zu messen.

Regelpositionen:
Diese Tabelle dient als Grundlage für die Sonnenstandsnachführung. Hier können Sie festlegen, ab welcher Sonnenhöhe welche Position bei den Rollläden, sowie auch den Winkel bei den Jalousien angesteuert werden soll. Die Position gilt dabei immer bei mindestens der eingestellten Sonnenhöhe bis hin zur nächsthöheren eingestellten Sonnenhöhe.

Durch Klick auf den Button „Übernehmen“ können Sie die eingestellten Werte für diese Fassade übernehmen. Falls Sie diese Werte bei allen Fassaden übernehmen möchten, können Sie dies mit dem Button „Für alle übernehmen“ tun. Sie können die Tabelle jederzeit korrigieren oder wieder auf die Voreinstellung zurücksetzen.

Ereigniseinstellungen:
In den Ereigniseinstellungen können für verschiedene Ereignisse die gewünschten Aktionen definiert werden. So kann beispielsweise ausgewählt werden, was beim Unterschreiten der festgelegten Mindesthelligkeit passieren soll.

Mögliche Aktionen sind:

• Keine Aktion: Die Beschattungselemente behalten ihre aktuelle Position
• Beschattung schließen: Die Beschattungselemente werden ganz geschlossen
• Beschattung öffnen: Die Beschattungselemente werden ganz geöffnet
• Auf Position fahren: Position und Winkel können frei definiert werden
• Lamellen stellen: Die Position bleibt unverändert und der Winkel kann definiert werden

Ganz unten im Parameter Panel können Sie unter „Erweitere Parameter“, weitere Einstellungen übernehmen. Die Mindesthelligkeit muss mindestens vorhanden sein, damit Ihre eingestellten Tabellenpositionen angesteuert werden. Unter diesem Wert bleiben Ihre Jalousien oder Rollläden offen.

Haben Sie den Hitzeschutz aktiv, werden alle Beschattungselemente Ihrer Fassade komplett geschlossen, sobald die eingestellte Außentemperatur überschritten wird.

Bei zugeordnetem Thermostat und aktivierter Wärmegewinnung öffnen Ihre Elemente vollständig, sobald die Außen-, sowie Innentemperatur unter den eingestellten Werten liegt um die Sonnenstrahlung als Wärmeenergie zu nutzen.

Mit der Helligkeitshysterese wird ein Bereich festgelegt, in welchem die Regelung bei einer Schwankung der Helligkeit um die eingestellte Mindesthelligkeit nicht reagiert.

Mit der Temperaturhysterese wird ein Bereich festgelegt, in welchem die Regelung bei einer Schwankung der Temperatur um die eingestellte Außen- bzw. Innentemperatur nicht reagiert.

Der Parameter "Zeitverzögerung" gibt an, wie lange es nach der Unter- oder Überschreiten der Helligkeit oder Temperatur dauert, bis die Beschattungsregelung reagiert.

Mithilfe des statischen Panels der Beschattungsregelung, haben Sie den Gesamtstatus der Regelung im Blick. Hier können Sie den aktuellen Sonnenstand, sowie daraus resultierend die aktuell von der Sonne bestrahlten Fassaden sehen.

Aktivierung
Regelung aktivieren
Hier können Sie die gesamte Regelung deaktivieren oder aktivieren

Regelung aktivieren
Wenn Sie diese Einstellung aktiviert haben können Sie auswählen, zu welcher Tageszeit die gesamte Regelung automatisch aktiviert wird, falls diese deaktiviert ist. Möchten Sie eine Fassade davon ausnehmen, können Sie dies mithilfe des „Fassade sperren“ im Parameter Panel dieser Fassade tun.

Beschattungsregelung zurücksetzen
Wenn Sie auf diese Schaltfläche klicken, können Sie die gesamte Beschattungsregelung zurücksetzen, wodurch alle Fassaden und Konfigurationen gelöscht werden. Danach müssen Sie die Beschattungsregelung neu konfigurieren, wenn Sie diese wieder verwenden wollen.

Das Object Panel der Fassade zeigt die eingestellte Himmelsrichtung. Das Symbol leuchtet orange, sobald die Fassade von der Sonne bestrahlt ist. Auf der rechten Seite wird der aktuelle Zustand der Beschattungselemente dargestellt. Ist die Fassade deaktiviert, so ist das gesamt Panel ausgegraut.

Im Operator Panel einer Fassade werden Ihnen die wichtigsten Infos zu dieser angezeigt. Neben dem Bestrahlungszustand und der aktueller Sonnenhöhe, finden Sie hier die Helligkeit und Außentemperatur, welche von Ihrer Wetterstation erfasst werden, sowie die Innentemperatur.

Ihre zugeordneten Jalousien oder Rollläden werden Ihnen ebenfalls aufgelistet.

Unterhalb wird das ausgewählte Thermostat angezeigt. Wenn Sie keines ausgewählt haben, können sie den Modus "Wärmegewinnung" nicht verwenden und oberhalb im Panel wird die Innentemperatur auch nicht angezeigt.

Im unteren Bereich wird die Regelungstabelle dargestellt (kann im Parameter Panel bearbeitet werden). Die aktuelle Sonnenhöhe wird dabei immer markiert. Ist die Fassade aktiviert, bestrahlt und die Mindesthelligkeit erreicht, wird diese Position in Farbe markiert und auch angesteuert. Sollte der Hitzeschutz oder die Wärmegewinnung aktiv sein, haben diese Vorrang.
Wird die Fassade nicht mehr bestrahlt, werden die Beschattungselemente automatisch hochgefahren.

Benachrichtigung deaktivieren
Hier können Sie entscheiden, ob Sie für das Klingeln eine Benachrichtigung bekommen wollen.

Live Bild statt Standbild in Benachrichtigung anzeigen
Hier können Sie entscheiden, ob in der Benachrichtung nach einem Klingeln, zuerst das aufgenommene Standbild oder das Live Bild in der Benachrichtigung angezeigt werden soll. In der Benachrichtung können Sie dann nach Belieben zwischen diesen beiden Bildern wechseln.

Sprechanlage
Wählen Sie hier eine Sprechanlage aus. "Kamera" und "Taster Klingel" werden dann ebenfalls automatisch übernommen.

Kamera
Hier können Sie eine Kamera für diese Tür auswählen. Das Kamerabild wird Ihnen dann immer im Operatorpanel angezeigt.

Taster Klingel
Über den Button “hinzufügen” wählen Sie hier einen oder mehrere Taster aus mit denen Sie die Klingel betätigen wollen.

Türklingel deaktivieren
Deaktiviert die Türklingel so lange, bis die Option wieder geändert wird.

Türklingel
Hier wählen Sie den digitalen Ausgang aus mit dem die Türklingel verbunden ist.

Schaltanzahl
Gibt an wie oft der Türklingel Ausgang aktiviert werden soll, wenn Jemand an der Tür läutet.

Türklingel aktiv für
Gibt an wie lange der Türklingel Ausgang aktiv sein soll.

Türklingel inaktiv für
Gibt an wie lange der Türklingel Ausgang inaktiv sein soll bis zur nächsten Aktivierung.

Beispiel: Schaltanzahl: 3, Türklingel aktiv für: 3 Sekunden, Türklingel inaktiv für: 2 Sekunden
Türklingel wird aktiv -> 3 Sekunden aktiv -> 2 Sekunden inaktiv -> 3 Sekunden aktiv -> 2 Sekunden inaktiv -> 3 Sekunden aktiv.

Türöffner
Mit dem Button “hinzufügen” wählen Sie den digitalen Ausgang aus, an welchem der Türöffner angeschlossen ist.

Wenn kein digitaler Ausgang gewählt wurde, wird der Button "Tür öffnen" ausgeblendet. Möchten Sie den Button trotzdem anzeigen (z.B. weil Sie die zugehörige Funktion in einer Szene verwenden wollen), können Sie diesen über die Checkbox "Türöffner anzeigen" wieder einblenden. Die Checkbox erscheint nur wenn aktuell kein digitaler Ausgang verknüpft ist.

Türöffner Auslöser
Hier können Sie zusätzliche Taster definieren, welche das Öffnen der Tür durchführen.

Türkontakt
Hier wählen Sie den digitalen Ausgang aus mit dem der Kontakt verknüpft ist, welcher anzeigt ob die Tür geöffnet, oder geschlossen ist.

Signallicht
Wenn Sie sich in einem Raum befinden, wo Sie die Türklingel nicht hören können, können Sie ein Licht in diesem Raum wählen und dieses blinkt dann sobald jemand an dieser Tür anläutet.

Anzahl, wie oft Signallicht eingeschaltet wird
Hier stellen Sie ein wie oft das Signallicht blinken soll, wenn jemand anläutet.

Signallicht ein
Mit dieser Option geben Sie an, wie lange das Signallicht beim Blinken eingeschaltet bleiben soll.

Öffnungszeit
Hier geben Sie an, wie lange die Tür offen bleibt, wenn Sie diese über die App öffnen.

Melodie
Wollen Sie das eine Melodie auf Ihrem Smartphone, Tablet etc. ertönt wenn jemand anläutet, so können Sie hier eine von zwei Melodien auswählen.

Simulieren
Um zu testen ob Sie alle Optionen nach Ihren Bedürfnissen angepasst haben, können Sie mit dem Button “Klingeln” den Tastendruck des Klingel Tasters simulieren, d.h. es passiert das gleiche, als wenn jemand anläuten würde.

Verbundene Lautsprecher für die Türklingel
Hier können Lautsprecher ausgewählt werden, auf welchen eine Melodie abgespielt werden soll, welche beim Klingeln ertönt.

Türstation SIP Konfiguration

Um einen Anruf zur Türsprechanlage in evon Smart Home über SIP zu starten, muss eine vorhandene Tür konfiguriert werden.
Öffnen Sie hierzu das ParameterPanel einer Tür in evon Smart Home. Im Abschnitt "Türstation SIP Konfiguration" können Sie das SIP-Profil zur automatischen Türkonfiguration hochladen. Das Einspielen der Konfigurationsdatei kann ein paar Minuten in Anspruch nehmen, danach kann die Sprechanlage direkt über die evon Smart Home App angerufen werden.
Der Sprechen-Button unter dem Kamerabild erscheint erst nachdem diese Konfiguration ausgeführt wurde.

Wenn Sie das Operatorpanel Ihrer Tür öffnen, so sehen Sie das Kamerabild (wenn eine Kamera mit dieser Tür verknüpft ist) und die Button “Tür öffnen” (sofern ein Öffnerkontakt ausgewählt wurde) mit dem Sie die Tür öffnen können, sowie "Sprechen" (sofern das SIP-Profil eingespielt wurde).

Sobald jemand den Klingeltaster dieser Tür betätigt, bekommen Sie eine Benachrichtigung und es wird auch ein Foto von Zeitpunkt des Klingelns aufgenommen, welches Sie dann sehen, wenn Sie die Benachrichtigung öffnen.

Wenn Sie die Benachrichtigungen aktiviert haben, öffnet sich auf ihrem Desktop ein Fenster in welchem entweder das Livebild oder das gespeicherte Bild angezeigt, welches beim Klingeln aufgenommen wurde. Was groß angezeigt wird, können Sie wie bereits zuvor beschrieben im Parameter Panel einstellen. In der rechten unteren Ecke wird entweder der Schriftzug "Live" oder das aufgenommene Bild in Kleinformat angezeigt. Beim Klick auf einer dieser beiden Objekte, wird nun das ausgewählte groß dargestellt und das anderen in der rechten Ecke abgelegt.

Zudem können Sie die Nachricht als gelesen markieren, wodurch diese Benachrichtigung aus dem Nachrichtenordner entfernt wird.

Benachrichtigungen bei offenem Fenster und Regen/Wind
Wollen Sie eine Benachrichtigung erhalten, wenn ein Fenster offen ist und es regnet oder es ist windig, so müssen Sie diese Option aktivieren

Im Punkt “Offene Fenster” sehen Sie eine Liste aller offenen Fenster. Mit dem Button “Aktualisieren” können Sie die Liste der offenen Fenster neu laden.

Der Konfigurationsassistent hilft Ihnen die für Sie passenden Einstellungen für das evon Smart Home Alarmsystem zu finden.

Als ersten Schritt geben Sie den gewünschten Code zum Deaktivieren des Alarmsystems ein.

Im nächsten Schritt können Sie die Dauer des stillen Alarms definieren. Nach Ablauf dieser Zeit wird von der stillen Alarmierung zum normalen Alarm gewechselt (z.B.: Außensirene).

Das Alarmsystem wird nach einer bestimmten Zeitdauer automatisch deaktiviert. Diese Dauer können Sie nachfolgend festlegen.

Ein Kontrollgang kann genutzt werden um das Alarmsystem für eine bestimmte Zeitdauer zu deaktivieren. Sie können selbst bestimmen wie lange dieses Zeitfenster sein soll.

Das Alarmsystem sendet automatisch Benachrichtigungen beim Aktivieren. Falls Sie keine Benachrichtigung wünschen, können Sie dies deaktivieren.

Die Auswahl im nächsten Konfigurationsschritt ermöglicht das Verknüpfen von Tastern im Wohnraum mit dem Alarmsystem. Die Verknüpfung ist optional und kann auch später jederzeit geändert werden.

Taster zum Aktivieren des Alarmsystem
Mit dem Button “hinzufügen” wählen Sie einen Taster zum Aktivieren des Alarmsystem aus.

Taster zum Deaktivieren des Alarmsystem
Hier wählen Sie einen Taster zum Deaktivieren des Alarmsystem aus. Achtung, mit diesem Taster kann das Alarmsystem ohne Passwort deaktiviert werden. Daher diesen Taster mit Bedacht wählen!

Taster zum Starten des Kontrollganges
Hier wählen Sie den Taster aus mit dem Sie einen Kontrollgang starten können.

Taster zum Beenden des Kontrollganges
Mit dem Taster, den Sie hier auswählen, können Sie den Kontrollgang beenden.

Die Auswahl im nächsten Konfigurationsschritt ermöglicht das Verknüpfen von Signalgebern mit dem Alarmsystem. Das Statuslicht dient als optische Rückmeldung ob das Alarmsystem aktiviert (2x blinken) oder deaktiviert (1x blinken) wurde.

Statuslicht
Hier können Sie ein Licht wählen, welches beim Aktivieren des Alarmsystems zweimal und beim Deaktivieren einmal kurz aufleuchtet.

Aktionen bei Start des Alarmes
Über den Button “hinzufügen” wählen Sie all jene Aktionen aus, die beim Start eines Alarmes geschehen sollen (z.B. Licht Ein, Sirene Ein etc.)

Aktionen bei Stop des Alarmes
Hier wählen Sie aus was geschehen soll, wenn der Alarm wieder deaktiviert wird. Achtung, vergessen Sie hier nicht die Aktionen beim Start des Alarmes zu deaktivieren.

Die Konfiguration wurde erfolgreich abgeschlossen! Sie können anschließend beliebige Alarmgruppen (Außenhaut, Gesamt, …) erstellen und konfigurieren.

Benachrichtigung bei Aktivierung
Wenn aktiviert, erhalten Sie eine Benachrichtigung, sobald das Alarmsystem aktiviert wurde.

Aktivieren bei geöffneten Fenster verhindern
Wenn diese Einstellung aktiviert wurde, wird das Alarmsystem nicht aktiviert, wenn ein Fenster geöffnet ist. In diesem Fall werden die offenen Fenster im Object sowie Operator Panel angezeigt und Sie erhalten zusätzlich noch eine Benachrichtigung.

Wurden das Alarmsystem und eine oder mehrere Alarmgruppen aktiviert, so muss zuerst die eingestellte Aktivierungsverzögerung der jeweiligen Alarmgruppe abgewartet werden, bis dieser Alarm auslösen kann.

Löst nun nach Ablauf der Aktivierungsverzögerung ein Bewegungsmelder (welcher mit dieser Alarmgruppe verknüpft ist) aus, startet zuerst die Auslöseverzögerung. In dieser Zeit kann das Alarmsystem deaktiviert werden, ohne dass ein Alarm ausgelöst wird. Nachdem die Auslöseverzögerung abgelaufen ist, wird der stille Alarm ausgelöst und es wird eine Benachrichtigung gesendet. Nachdem der stille Alarm abgelaufen ist, wird der tatsächliche Alarm ausgelöst, es wird eine weitere Benachrichtigung gesendet und die mit den Alarmsystem verknüpften Ausgänge werden geschaltet.

Wollen Sie das Alarmsystem aktivieren, können Sie das entweder über die App, indem Sie das Alarmsystem öffnen (“Alle Apps” – “Alarmsystem”) und dort im Operatorpanel des Alarmsystem den Button “Aktivieren” wählen oder indem Sie einen Taster zum Aktivieren wählen und diesen betätigen (wie Sie das machen, wird im Kapitel Konfiguration beschrieben). Deaktivieren über die App funktioniert genau gleich, nur dass Sie zusätzlich den PIN eingeben müssen. Über einen Taster funktioniert das Deaktivieren genau gleich wie das Aktivieren.

Im OperatorPanel finden Sie außerdem einen Verlauf der bisherigen Aktivitäten des Alarmsystems und können so kontrollieren, wann diese aktiviert oder deaktiviert sowie Alarme ausgelöst wurden.

Wenn das Alarmsystem aktiv ist, wird Ihnen dies am oberen Bildschirmrand der Startseite angezeigt. Somit haben Sie den Status des Alarmsystems immer im Blick.

Eine Alarmgruppe stellt einen Bereich Ihres Alarmsystems da, den Sie absichern wollen. Sie können beliebig viele Gruppen erstellen und Ihr Haus somit in einzelne Abschnitte einteilen. Das ermöglicht es Ihnen, unterschiedliche Einstellungen für jede Gruppe vorzunehmen und nur die Gruppen aktiv zu schalten, die Sie benötigen.

So können Sie z.B. für jedes Stockwerk eine eigene Alarmgruppe anlegen und über eine erstellte Szene dann nur die Stockwerke absichern, in denen Sie sich nicht aufhalten.

Um einen neuen Badheizkörper hinzuzufügen klicken Sie auf das Element “Hinzufügen”. Im Parameterpanel sollten Sie anschließend als erstes einen Namen für Ihren Badheizkörper vergeben. Danach können Sie die Konfiguration vornehmen (wird weiter unten beschrieben).

Zusätzlicher Auslöser
Wählen Sie hier den Auslöser und die Dauer, über den der Badheizkörper zusätzlich für einen kurzen Zeitraum aktiviert werden kann.

Schaltausgang wählen
Hier können Sie festlegen, an welcher Steckdose der Badheizkörper angeschlossen ist.

Wartungsmodus
In diesem Bereich können Sie den Badheizkörper für Wartungszwecke dauerhaft ein- oder ausschalten.

Damit es im Badezimmer nicht ungewollt zu warm wird, kann die Raumtemperatur mit dem Badheizkörper verknüpft und somit die Raumtemperatur begrenzt werden. Ist der Badheizkörper aktiv und wird die eingestellte Temperatur erreicht, schaltet sich der Badheizkörper automatisch aus.

Raumthermostat
Hier können Sie ein Raumthermostat oder einen anderen Temperatursensor auswählen, um die Raumtemperatur mit dem Badheizkörper zu verknüpfen.

Temperaturgrenze
Stellen Sie jene maximale Raumtemperatur ein, bei der der Badheizkörper ausschalten soll.

Verzögerung
Mit der Verzögerung wird die Abschaltung des Badheizkörpers bei erreichen der Temperaturgrenze verzögert.

Hysterese
Ist das Zeitprogramm des Badheizkörpers noch aktiv, wenn die Raumtemperatur unterhalb der Temperaturgrenze abzüglich der Hysterese fällt, schaltet sich der Badheizkörper wieder ein. Auch beim Einschalten wird die Zeit der eingestellten Verzögerung berücksichtigt.

Laufintervall während Betriebszeit
Hier können Sie festlegen, in welchen Intervallen die Zirkulationspumpe in den Betriebszeiten aktiv sein soll.

Zusätzlicher Auslöser
Wählen Sie hier den Auslöser und die Dauer, über den die Zirkulationspumpe zusätzlich für einen kurzen Zeitraum aktiviert werden kann.

Schaltausgang wählen
Hier können Sie festlegen, mit welchem Anschluss die Zirkulationspumpe verbunden ist.

Wartungsmodus
In diesem Bereich können Sie die Zirkulationspumpe für Wartungszwecke dauerhaft ein- oder ausschalten.

Um eine neue Zirkulationspumpe hinzuzufügen klicken Sie auf das Element “Zirkulationspumpe hinzufügen”. Im Parameterpanel sollten Sie anschließend als erstes einen Namen für Ihre Zirkulationspumpe vergeben. Danach können Sie die Konfiguration vornehmen (wird weiter unten beschrieben).

Nach der Inbetriebnahme können Sie durch Klick auf "Gerät hinzufügen" Ihr Gerät integrieren.

Durch Klick auf „Weiter“ werden die nächsten Schritte der Integration geladen. Es besteht jederzeit die Möglichkeit mittels „Abbrechen“ die Integration abzubrechen.

Im ersten Schritt ist es notwendig, das my-PV Gerät so zu konfigurieren, dass es für eine evon Smart Home Integration bereit ist (siehe Punkt 1).

Im nächsten Schritt ist die Eingabe der Geräte IP-Adresse erforderlich.

Im Regelfall wird der Typ des Gerätes automatisch erkannt und der Schritt 3 übersprungen. Sollte dies jedoch nicht der Fall sein, muss der Typ manuell ausgewählt werden.

In Schritt 4 muss der Name und die Örtlichkeit vergeben werden. Dieser kann jederzeit verändert werden.

Als nächstes muss die Quelle der externen Leistungsvorgabe ausgewählt werden. Dies gibt die Soll-Heizleistung des my-PV Gerätes vor. Im abgebildeten Beispiel wird der vom des Smart Meter gemessene Leistungsüberschuss, der in das Stromnetz eingespeist wird, verwendet.

Abschließend kann die Leistungsvorgabe konfiguriert werden. Dies ist insbesondere dann interessant, wenn mehrere my-PV Geräte verwendet werden.

Im letzten Schritt wird bestätigt, dass das Gerät erfolgreich integriert wurde.

Ist die Konfiguration abgeschlossen, erscheint das neue Gerät in der Übersicht von evon Smart Home.

Im Object Panel des Gerätes wird die aktuell gemessene Temperatur sowie die aktuell verwendete Leistung angezeigt.

Ein rotes "X" signalisiert ein Verbindungsverlust zum Gerät. In diesem Fall sollte die Netzwerkverbindung überprüft werden.

Das Parameterpanel erlaubt Ihnen jederzeit die Konfiguration zu prüfen und zu adaptieren.

Hier kann die Leistungsvorgabe geändert werden oder deren Parameter eingestellt werden.

Bei my-PV Geräten ohne Drehknopf zur Einstellung der Abschalttemperatur kann diese im Parameter Panel eingestellt werden.

Am Operatorpanel werden Ihnen der aktuelle Status und die wichtigsten Informationen des Gerätes dargestellt.

Durch Aktivierung von "Manuelle Steuerung" wird die externe Leistungsvorgabe gesperrt. Die Leistung kann dann mithilfe des erscheinenden Sliders festgelegt werden.

Ist im my-PV Gerät der Sicherstellungsmodus aktiviert, wird ein Button "Sicherstellung einmalig starten" sichtbar. Durch Klick auf diesen Button wird die Sicherstellung am Gerät gestartet und bleibt bis zur Erreichung der Zieltemperatur aktiv.

Um eine neue Mischerregelung hinzuzufügen klicken Sie auf das Element “Mischerregelung hinzufügen”. Im Parameterpanel sollten Sie anschließend als erstes einen Namen für Ihre Mischerregelung vergeben. Danach können Sie die Konfiguration vornehmen.

Im Operatorpanel wird Ihnen die Regelung schematisch angezeigt. In dieser Darstellung wird Ihnen angezeigt ob die Pumpe ein- (Schraube in der Pumpe wird blau dargestellt und dreht sich) oder ausgeschaltet ist. Daneben sehen Sie die aktuelle Temperatur des Vorlaufs und ganz rechts sehen Sie das Mischerventil mit aktueller Position und ob es gerade geöffnet oder geschlossen wird.

Darunter werden Ihnen alle relevanten Werte Ihrer Mischerregelung angezeigt.

Falls Ihr Mischerventil unreferenziert ist, das heißt die aktuelle Position des Ventils ist nicht bekannt, wird der Button “Referenzfahrt ausführen” angezeigt. Durch einen Klick darauf wird der Mischer komplett geschlossen, wodurch die aktuelle Position wieder bekannt ist. Um eine Referenzfahrt auszuführen muss die Mischerregelung zuerst konfiguriert werden.

Mit der Heizkurve können Sie die gewünschte Solltemperatur des Vorlaufs in Abhängigkeit von der Außentemperatur einstellen.

Dazu gibt es bereits vordefinierte Kurven aus denen Sie unter “Kurventyp auswählen” wählen können. Sollte für Ihre Ansprüche keine vordefinierte Kurve vorhanden sein können Sie durch einen Klick auf “Bearbeiten” jede vordefinierte Kurve bearbeiten. Dadurch geht die Auswahl auf “Benutzerdefiniert”. Wollen Sie Ihre Kurve speichern können Sie das durch einen Klick auf “Speichern”. Gespeicherte Kurven können durch einen Klick auf “Löschen” wieder gelöscht werden. Beim Auswählen der Punkte werden Sie einerseits durch die minimale und maximale Vorlauftemperatur begrenzt und andererseits durch den vorherigen und nachfolgenden Punkt. So kann als Beispiel der Punkt bei 10°C Außentemperatur keine niedrigeren Vorlauf haben als der Punkt bei 15°C Außentemperatur und keinen höheren Vorlauf als der Punkt bei 5°C.

Wird eine Außentemperatur außerhalb der Kurve angezeigten Werte erreicht, so wird die Kurve waagrecht fortgesetzt. Das heißt endet die Kurve auf der linken Seite bei einer Außentemperatur von +20°C und hat sie dort einen Vorlaufsollwert von +22°C so bleibt der Vorlaufsollwert für die Außentemperatur größer +20°C immer bei +22°C.

Um Werte für eine Außentemperatur größer als +20°C bearbeiten zu können muss der Kühlbetrieb unter “Alle Apps” – “Einstellungen” – “Raumklima” aktiviert werden. Achtung! Der Kühlbetrieb darf nur aktiviert werden, wenn die Heizung wirklich Kühlen kann, da im Kühlmodus die Mischerausgänge genau umgekehrt geschalten werden.

Über den Button "Kurventypen exportieren" können alle aktuell angelegten Kurventypen mit den entsprechenden Einstellungen exportiert werden und dann in einer anderen Mischerregelung mit "Kurventypen importieren" wieder importiert werden (dadurch werden die zuvor konfigurierten Kurventypen überschrieben).

Über diese Einstellung können Sie die maximale Temperatur, die im Rücklauf vorhanden sein darf, regulieren. Wird die eingestellte Temperatur überschritten, wird das Ventil auf diese Temperatur geregelt, bis die Temperatur wieder unter dem vorgegebenen Wert liegt.

Unter “Herstellerangabe für Mischerlaufzeit [s]” geben Sie die vom Hersteller angegebene Laufzeit des Mischers in Sekunden an. Haben Sie diesen Wert richtig eingestellt, müssen Sie anschließend eine Referenzfahrt mit dem Button “Referenzfahrt ausführen” tätigen. Beachten Sie dass Sie zuvor die Ein- und Ausgänge richtig setzen müssen.

Mit der “Überfahrzeit” stellen Sie ein, um wie viel Prozent länger der Mischer Ausgang beim kompletten Öffnen bzw. Schließen des Mischers eingeschalten bleibt. Damit wird sichergestellt, dass der Mischer danach auch wirklich komplett geöffnet oder geschlossen ist.

Da ein Mischerventil normalerweise beim Schließen länger als beim Öffnen braucht, können Sie mit “Multiplikator Mischerzeit zu” angeben um das wie viel fache das Ventil länger beim Schließen als beim Öffnen benötigt.

Da immer ein gewisser Fehler beim Öffnen und Schließen des Mischers entsteht, muss täglich eine Kalibrierungsfahrt durchgeführt werden. Dazu müssen Sie einfach nur die gewünschte Zeit einstellen und der Rest erledigt sich von selbst.

Vorlauf Isttemperatur
Hier wählen Sie den Eingang aus an dem die Ist Temperatur des Vorlaufs gemessen wird.

Außentemperatur
Hier wählen Sie den Eingang aus an dem die aktuelle Außentemperatur gemessen wird. Standardmäßig ist diese unter “System” – “Hausstatus” – “Außentemperatur” auffindbar.

Freigabe
Hier wählen Sie die Hauptfreigabe (Anforderung) der Mischerregelung aus. Mit diesem Eingang können Sie die gesamte Regelung aktivieren und deaktivieren. Als Freigabe bieten sich die Anforderungssignale der Klimaregelung an. Mehrere verknüpfte Signale werden als ODER-Verknüpfung interpretiert.

Ventiltyp
Hier wird der vorhandene Ventiltyp ausgewählt. Zu Wahl stehen analog mit "0-10V Signal" sowie digital "Auf/Zu Signal".

Ventil
(Bei Ventiltyp "0-10V Signal")
Hier wird der analoge Ausgang, der für die Ventilsteuerung verwendet werden soll gewählt.

Mischer Auf
(Bei Ventiltyp "Auf/Zu Signal")
Hier wählen Sie den Ausgang aus mit dem der Mischer geöffnet wird.

Mischer Zu
(Bei Ventiltyp "Auf/Zu Signal")
Hier wählen Sie den Ausgang aus mit dem der Mischer geschlossen wird.

Pumpe
Hier wählen Sie den Ausgang aus an dem die Pumpe des Mischers angeschlossen ist.

Fehler
Hier können Sie einen Ausgang wählen der im Fehlerfall geschalten werden soll.

In diesem Abschnitt können Sie die automatische Abschaltung der Pumpe einstellen, wenn von Ihnen festgelegte Temperaturen über- oder unterschritten werden.

Hier kann der Absenkbetrieb konfiguriert werden. Bei aktiviertem Absenkbetrieb wird die Vorlauftemperatur der Heizkurve um den eingestellten oder verknüpften Wert korrigiert. Im Heizbetrieb wird der Wert subtrahiert im Kühlbetrieb addiert. Der Absenkbetrieb kann zum Beispiel mit dem Hausstatus verknüpft werden, dadurch wird die Heizkurve automatisch an die Hausbelegung angepasst.

Unter dem Reiter "Einstellungen", können folgende Änderungen an der Mischerregelung vorgenommen werden:

• Mischer permanent öffnen: Den Mischer dauerhaft öffnen
• Mischer permanent schließen: Den Mischer dauerhaft schließen
• Alle Pumpen permanent einschalten: Alle Pumpen dauerhaft einschalten
• Alle Pumpen permanent ausschalten: Alle Pumpen dauerhaft ausschalten
• Fehler-Ausgang permanent einschalten: Den Fehler-Ausgang dauerhaft einschalten
• Fehler-Ausgang permanent ausschalten: Den Fehler-Ausgang dauerhaft ausschalten

Abtastzeit
In diesen Zeitabständen wird ein neuer Positionswert des Ventils berechnet. (Standard 10s)

Mindestabweichung
Erst bei einer Abweichung von Soll und Ist Temperatur des Vorlaufs größer diesem Wert, wird die Position des Mischers geändert.

Benachrichtigungen aktivieren
Wenn Sie möchten, dass Sie im Fehlerfall benachrichtigt werden, so müssen Sie diese Option aktivieren.

Ventil schließen, wenn Freigabe deaktiviert
Stellen Sie hier ein, ob das Ventil bei deaktiviertem Mischer auf der aktuellen Position verbleibt, oder immer geschlossen werden soll.

Heizkurve in Bedienfeld anzeigen
Wenn diese Option aktiviert wurde, wird der Kurventyp auch im Operator Panel angezeigt und es kann zwischen den Typen umgeschaltet werden.

Heizkreis kann kühlen / heizen
Aktivieren/Deaktivieren Sie betreffende Modi, falls diese von Ihrem System nicht unterstützt werden.

Achtung! Es wurden nicht alle Ausgänge verknüpft

Diese Warnung sagt aus, dass im Parameter Panel unter Ausgänge nicht alle erforderlichen Ausgänge verknüpft wurden.

Diese Warnung wird sofort erkannt.

In diesem Zustand wird bereits geregelt, jedoch werden die nicht verknüpften Ausgänge nicht angesteuert.

Im Object Panel wird ein gelbes Fragezeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.

Mischer öffnet permanent

Diese Warnung sagt aus, dass der Mischer so eingestellt wurde, dass dieser permanent öffnet.

Die Warnung wird sofort erkannt.

In diesem Zustand wird der digitale Ausgang zum Öffnen des Mischers dauerhaft eingeschaltet.

Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.

Mögliche Ursachen sind:

• Die Einstellung Mischer permanent öffnen unter Einstellungen im Parameter Panel ist gesetzt
• Eine Logik beschreibt den Wert

Mischer schließt permanent

Diese Warnung sagt aus, dass der Mischer so eingestellt wurde, dass dieser permanent schließt.

Die Warnung wird sofort erkannt.

In diesem Zustand wird der digitale Ausgang zum Schließen des Mischers dauerhaft eingeschaltet.

Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.

Mögliche Ursachen sind:

• Die Einstellung Mischer permanent schließen unter Einstellungen im Parameter Panel ist gesetzt
• Eine Logik beschreibt den Wert

Pumpen sind permanent eingeschaltet

Diese Warnung sagt aus, dass die Pumpen so eingestellt wurden, dass diese permanent eingeschaltet sind.

Die Warnung wird sofort erkannt.

In diesem Zustand werden die digitalen Ausgänge der Pumpen dauerhaft eingeschaltet.

Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.

Mögliche Ursachen sind:

• Die Einstellung Alle Pumpen permanent einschalten unter Einstellungen im Parameter Panel ist gesetzt
• Eine Logik beschreibt den Wert

Pumpen sind permanent ausgeschaltet

Diese Warnung sagt aus, dass die Pumpen so eingestellt wurden, dass diese permanent ausgeschaltet sind.

Die Warnung wird sofort erkannt.

In diesem Zustand werden die digitalen Ausgänge der Pumpen dauerhaft ausgeschaltet.

Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.

Mögliche Ursachen sind:

• Die Einstellung Alle Pumpen permanent ausschalten unter Einstellungen im Parameter Panel ist gesetzt
• Eine Logik beschreibt den Wert

Fehler-Ausgang ist permanent eingeschaltet

Diese Warnung sagt aus, dass der Fehler-Ausgang so eingestellt wurde, dass dieser permanent eingeschaltet ist.

Die Warnung wird sofort erkannt.

In diesem Zustand wird der digitale Ausgang für den Fehler dauerhaft eingeschaltet.

Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.

Mögliche Ursachen sind:

• Die Einstellung Fehler-Ausgang permanent einschalten unter Einstellungen im Parameter Panel ist gesetzt
• Eine Logik beschreibt den Wert

Fehler-Ausgang ist permanent ausgeschalten

Diese Warnung sagt aus, dass der Fehler-Ausgang so eingestellt wurde, dass dieser permanent ausgeschaltet ist.

Die Warnung wird sofort erkannt.

In diesem Zustand wird der digitale Ausgang für den Fehler dauerhaft ausgeschaltet.

Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.

Mögliche Ursachen sind:

• Die Einstellung Fehler-Ausgang permanent ausschalten unter Einstellungen im Parameter Panel ist gesetzt
• Eine Logik beschreibt den Wert

Ventilwert ist permanent gesetzt

Diese Warnung sagt aus, dass das Ventil auf einen fixen Wert eingestellt wurde.

Die Warnung wird sofort erkannt.

In diesem Zustand wird der analoge Ausgang für das Ventil dauerhaft auf den im Parameter Panel eingestellten Wert gesetzt.

Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.

Mögliche Ursachen sind:

• Die Einstellung Ventilwert permanent setzen unter Einstellungen im Parameter Panel ist gesetzt

Von globaler Heiz-/Kühlumschaltung ausgenommen

Diese Warnung sagt aus, dass die Mischerregelung nicht mit der globalen Heiz-/Kühlumschaltung gesteuert wird, sondern manuell umgeschaltet werden muss.

Die Warnung wird sofort erkannt.

In diesem Zustand bleibt die Mischerregelung im eingestellten Heiz- oder Kühlbetrieb, auch wenn der globale Heiz-/Kühlbetrieb geändert wird.

Im Operator Panel wird die Warnung angezeigt und über die Buttons "Heizen" und "Kühlen" kann der Betrieb geändert werden.

Mögliche Ursachen sind:

• Die Einstellung Von globaler Heiz-/Kühlumschaltung ausnehmen unter Einstellungen im Parameter Panel ist gesetzt

Kalibrierungsfahrt wird gerade ausgeführt

Diese Meldung wird im Operator Panel angezeigt, wenn der Mischer gerade eine Kalibrierungsfahrt durchführt. Das ist nötig um mögliche Fehler, welche beim Öffnen und Schließen des Mischers entstehen können, wieder auszugleichen.

Diese Meldung sagt aus, dass der Mischer gerade eine Kalibrierungsfahrt durchführt. Das ist nötig um mögliche Fehler, welche beim Öffnen und Schließen des Mischers entstehen können, wieder auszugleichen.

Die Meldung wird sofort angezeigt.

In diesem Zustand wird das Ventil einmal komplett geschlossen, um das Ventil neu zu kalibrieren, danach wird wieder mit der gewohnten Regelung fortgefahren.

Im Operator Panel wird die Meldung angezeigt.

Mögliche Ursachen sind:

• Die tägliche Kalibrierung, welche unter Kalibrierungsfahrt im Parameter Panel eingestellt wurde, ist gerade aktiv
• Die Kalibrierung wurde manuell über den Button Kalibrierungsfahrt ausführen im Parameter Panel unter Kalibrierungsfahrt gestartet

Achtung: Nicht alle Ein-/Ausgänge wurden verknüpft!

Dieser Fehler sagt aus, dass im Parameter Panel unter Eingänge nicht alle Eingänge und unter Ausgänge nicht alle Ausgänge verknüpft wurden.

Dieser Fehler wird sofort erkannt.

In diesem Zustand kann nicht zuverlässig geregelt werden und die nicht verknüpften Ausgänge werden nicht angesteuert. Sollte ein Fehler-Ausgang verknüpft sein, wird dieser eingeschaltet.

Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.

Maximale Vorlauftemperatur überschritten

Dieser Fehler sagt aus, dass die maximale Vorlauftemperatur überschritten wurde.

Dieser Fehler wird sofort erkannt bei einer Überschreitung der maximalen Temperatur bei einer Hysterese von 1°C. Sowohl im Heiz- als auch im Kühlbetrieb.

In diesem Zustand wird weiter geregelt, jedoch muss die Fehlerursache eruiert werden. Zudem wird der Fehler-Ausgang eingeschaltet.

Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigung unter Benachrichtigungen aktivieren im Parameter Panel aktiviert wurde.

Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.

Mögliche Fehlerursache ist ein Defekt oder eine falsche Einstellung am Mischerventil oder der Pumpe.

Minimale Vorlauftemperatur unterschritten

Dieser Fehler sagt aus, dass die minimale Vorlauftemperatur unterschritten wurde.

Dieser Fehler wird sofort erkannt bei einer Unterschreitung der minimalen Vorlauftemperatur bei einer Hysterese von 1°C. Sowohl im Heiz- als auch im Kühlbetrieb.

In diesem Zustand wird weiter geregelt, jedoch muss die Fehlerursache eruiert werden. Zudem wird der Fehler-Ausgang eingeschaltet.

Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigung unter Benachrichtigungen aktivieren im Parameter Panel aktiviert wurde.

Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.

Mögliche Fehlerursache ist ein Defekt oder eine falsche Einstellung am Mischerventil oder der Pumpe.

Soll-/Istwert Abweichung über Toleranzwert

Dieser Fehler sagt aus, dass die Ist-Vorlauftemperatur zu stark vom Sollwert abweicht.

Dieser Fehler wird erkannt, wenn die Differenz zwischen Ist- und Soll-Vorlauftemperatur länger als die unter Benachrichtigungen eingestellte Zeit um die eingestellte Differenz abweicht.

In diesem Zustand wird weiter geregelt, jedoch muss die Fehlerursache eruiert werden. Zudem wird der Fehler-Ausgang eingeschaltet.

Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigung unter Benachrichtigungen aktivieren im Parameter Panel aktiviert wurde.

Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.

Mögliche Fehlerursachen sind:

• Eine inkorrekte Temperatur des zugeführten Mediums
• Ein Defekt oder eine falsche Einstellung am Mischerventil oder der Pumpe.

Prüfen: Heizanforderung. Mischer aber bereits voll offen.

Dieser Fehler sagt aus, dass der Mischer bereits voll geöffnet wurde, aber weiterhin eine Heizanforderung besteht.

Dieser Fehler wird erkannt, wenn der Mischer bereits voll geöffnet ist, aber über 5 Minuten weiterhin eine Heizanforderung besteht.

In diesem Zustand wird weiter geregelt, jedoch muss die Fehlerursache eruiert werden. Zudem wird der Fehler-Ausgang eingeschaltet.

Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigung unter Benachrichtigungen aktivieren im Parameter Panel aktiviert wurde.

Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.

Mögliche Fehlerursachen sind:

• Eine zu niedrige Temperatur des zugeführten Mediums
• Ein Defekt oder eine falsche Einstellung am Mischerventil oder der Pumpe.

Kühlen ist aktiv, aber dieser Heizkreis kann nicht kühlen

Dieser Fehler sagt aus, dass aktuell auf Kühlbetrieb gestellt ist, die Mischerregelung aber nur im Heizbetrieb regeln kann.

Dieser Fehler wird sofort erkannt.

In diesem Zustand wird nicht geregelt.

Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.

Fehlerbehebung: wenn auch im Kühlbetrieb geheizt werden soll, dann kann diese Mischerregelung unter Einstellungen im Parameter Panel über Von globaler Heiz-/Kühlumschaltung ausnehmen von der globalen Heizanforderung ausgenommen werden.

Mögliche Fehlerursachen ist, dass die Mischerregelung nur Heizen kann, die globale Heiz-/Kühlumschaltung auf Kühlen gestellt ist und unter Einstellungen im Parameter Panel die Funktion Von globaler Heiz-/Kühlumschaltung ausnehmen deaktiviert ist, obwohl getrennt von der globalen Heiz-/Kühlumschaltung geheizt werden soll.

Heizen ist aktiv, aber dieser Heizkreis kann nicht heizen

Dieser Fehler sagt aus, dass aktuell auf Heizbetrieb umgeschaltet wurde, die Mischerregelung aber nur im Kühlbetrieb aktiv ist.

Dieser Fehler wird sofort erkannt.

In diesem Zustand wird nicht geregelt.

Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.

Fehlerbehebung: wenn auch im Heizbetrieb gekühlt werden soll, dann kann diese Mischerregelung unter Einstellungen im Parameter Panel über Von globaler Heiz-/Kühlumschaltung ausnehmen von der globalen Heizanforderung ausgenommen werden.

Mögliche Fehlerursachen ist, dass die Mischerregelung nur Kühlen kann, die globale Heiz-/Kühlumschaltung auf Heizen gestellt ist und unter Einstellungen im Parameter Panel die Funktion Von globaler Heiz-/Kühlumschaltung ausnehmen deaktiviert ist, obwohl getrennt von der globalen Heiz-/Kühlumschaltung gekühlt werden soll.

Um eine Kamera zu erstellen, müssen Sie in der App „Kamera“ auf das Kästchen „evonCAM hinzufügen“ klicken.

Im nun erscheinenden Popup werden automatisch alle gefundenen evonCAMs gelistet inklusive Vorschaubild. Sobald Ihre Kamera in der Liste erscheint, können Sie sie direkt auswählen. Sie wird nun im System hinzugefügt und kann sofort verwendet werden.

Sollte Ihre Kamera nicht im Netzwerk gefunden werden haben Sie außerdem die Möglichkeit die Suche erneut zu starten, oder die Konfiguration manuell vorzunehmen. In diesem Fall wird eine Kamera hinzugefügt, bei der Sie die betreffenden Einstellungen (IP Adresse, Benutzername, Passwort) selbst eintragen müssen.

Wenn Sie die Schritte zur Einbindung Ihrer evonCAM befolgt haben und die Kamera automatisch erkannt und ausgewählt wurde ist eine weitere Konfiguration nicht mehr notwendig.

Haben Sie jedoch die manuelle Konfiguration gewählt (z.B. weil die Kamera nicht im Netzwerk gefunden werden konnte), können Sie die notwendigen Einstellungen im ParameterPanel jeder Kamera auch nachträglich nochmal eingeben oder ändern.

Dies kann auch dann notwendig sein, wenn Sie Änderungen am Standard-Passwort /Benutzernamen der Kamera vorgenommen haben oder die IP Adresse ändern.

Unter Einstellungen kann die Bewegungserkennung aktiviert werden.

Durch das Aktivieren von Bewegungserkennung aktivieren wird die Bewegungserkennung aktiviert. Mit der Einstellung Dauer der Bewegungserkennung [s] kann eingestellt werden, wie lange die Bewegung aktiv bleiben soll, nachdem eine Bewegung erkannt wurde.

Wenn diese aktiviert wurde, kann die Bewegungserkennung in Szenen als Auslöser und in der Logik verwendet werden.

Sie können die IP der Kamera auch auf eine spezifische statische Adresse setzen. Wenn Sie diese Einstellung ändern, wird die neue Netzwerkeinstellung auf die Kamera geschrieben, welche anschließend mit der geänderten Konfiguration einen Neustart durchführt.

Ändern Sie die IP Adresse, werden andere für die Kamera relevante Netzwerkeinstellungen (Gateway und Subnetmaske) aus der aktuellen Konfiguration der evon Smart Home CPU Netzwerkeinstellung übernommen. Wenn Sie mehr Kontrolle über diese Einstellung haben wollen, steht Ihnen auch ein erweitertes Formular unter dem Button "Erweiterte Parameter" zur Verfügung.

Die Ansicht der Kamera unterstützt zwei verschiedene Größen. Wenn Sie für einige Sekunden die Auswahl auf der Kamera halten (mit dem Mauszeiger Linksklick oder mit dem Finger gedrückt halten) erscheint am unteren Bildschirmrand ein Panel, bei dem Sie unter anderem die Möglichkeit haben die Größe von klein auf groß zu ändern.

In der großen Ansicht wird das aktuelle Kamerabild angezeigt, sodass Sie dieses immer direkt eingeblendet haben. Sie können die Kamera, wie es auch bei den meisten anderen Panels der Fall ist, auch auf den Startscreen legen und haben somit das Videobild immer im Blick.

Über das kleine Icon am rechten oberen Rand des Bildes können Sie darüber hinaus ein Popup öffnen, das Ihnen eine Großansicht zur Verfügung stellt, welche sich besonders für Tablets oder größere Bildschirme eignet.

Im OperatorPanel der Kamera wird Ihnen das Kamerabild angezeigt, sofern die Zugangsdaten korrekt eingetragen wurden. Auch hier haben Sie die Möglichkeit über das kleine Icon am Bild eine Großansicht zu öffnen.

Sollten Sie noch keinen Namen für die Kamera vergeben haben, erscheinen hier außerdem die betreffenden Felder.

Die Kamera bietet folgende Auslöser für evon Smart Home Szenen (Wenn...):

• Bewegung wurde erkannt: Es wurde von der Kamera eine Bewegung erkannt

Die Kamera bietet folgende Möglichkeiten für evon Smart Home Logiken:

• Bewegung erkannt: Ob aktuell eine Bewegung erkannt wurde (lesen)
• Fehler: Ob ein Fehler aktiv ist (lesen)

Um ein neues Trending Panel zu erstellen, navigieren Sie zur App und wählen Sie 'Trending hinzufügen'.

Einstellungen
Diagramm Typ
Der Diagramm Typ entscheidet ob das Diagramm als Flächen- oder Liniendiagramm angezeigt wird.

Werte dauerhaft speichern
Wenn diese Option aktiviert wird werden die aufgezeichneten Werte über den Neustart hinweg gespeichert.

Nur bei Wertänderung aufzeichnen
Wenn diese Option aktiviert ist, wird das Aufzeichnungsintervall ignoriert und nur dann ein Aufzeichnungspunkt erstellt, wenn sich der Wert ändert.

Aufzeichnungsintervall
Das Aufzeichnungsintervall bestimmt in welchen Abständen ein neuer Wert vom Trend aufgezeichnet wird. Gemeinsam mit der Anzahl an Aufzeichnungspunkten ergibt sich der Zeitraum über den aufgezeichnet wird.

Maximale Anzahl an Aufzeichnungspunkten
Die maximale Anzahl an Aufzeichnungspunkten entscheidet wie viele Punkte maximal aufgezeichnet werden können. Wenn diese Anzahl überschritten wird werden ältere Punkte gelöscht. Der Wert kann von 1 - 10.000 eingestellt werden. Gemeinsam mit dem Aufzeichnungsintervall ergibt sich der Zeitraum über den aufgezeichnet wird.

Variablen
Es können insgesamt 8 Werte ausgewählt werden welche vom Trend aufgezeichnet werden sollen. Durch den Button "hinzufügen" können neue Werte hinzugefügt werden.

Werte in Diagramm anzeigen
Wenn diese Option aktiviert ist wird der Wert im Diagramm angezeigt.

Alias
Wenn diese Option aktiviert ist können Sie einen eigenen Namen für den Wert angeben, welcher dann im Diagramm angezeigt wird.

Farbe
Hier können Sie eine eigene Farbe auswählen, in welcher dann der Wert im Diagramm angezeigt wird.

In der kleinsten Ansicht wird Ihnen nur der Name und der Raum des Trends angezeigt. Bei Klick auf die Ansicht öffnet sich die Bedienung und die Einstellungen.

In der weiten Ansicht wird Ihnen zusätzlich das Diagramm angezeigt.

In der größten Ansicht haben Sie zusätzlich die Möglichkeit das Diagramm in einer größeren Ansicht zu betrachten indem Sie auf das Pfeil Symbol am rechten oberen Rand klicken.

Durch einen Klick auf den Namen des Trends öffnet sich die erweiterte Bedienung.

In der Bedienung des Trends sehen Sie das Diagramm mit den aufgezeichneten Werten. Zusätzlich können Sie eine größere Ansicht über das Pfeil Symbol in der rechten oberen Ecke öffnen. Im unteren Bereich des Diagramms wird Ihnen die Legende angezeigt, hier können Sie temporär einzelne Werte ausblenden.

Um dies zu überprüfen, öffnen Sie die Weboberfläche Ihres Fronius-Geräts und navigieren Sie nach "Kommunikation - Solar API". Stellen Sie sicher, dass die Kommunikation via Solar API aktiviert ist.

Öffnen Sie die Fronius App und wählen Sie 'Hinzufügen'.

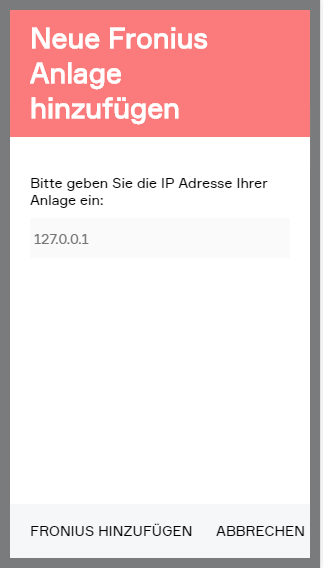

Im nun erscheinenden Popup müssen Sie die IP Adresse Ihrer PV Anlage eingeben.
Bestätigen Sie dies anschließend mit 'hinzufügen'.

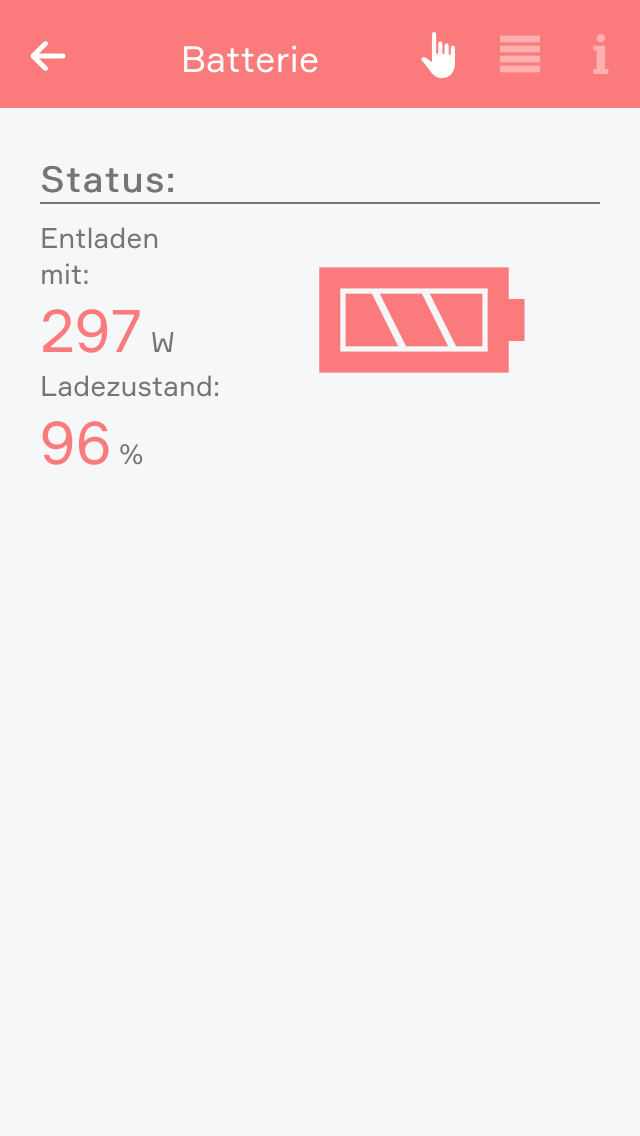

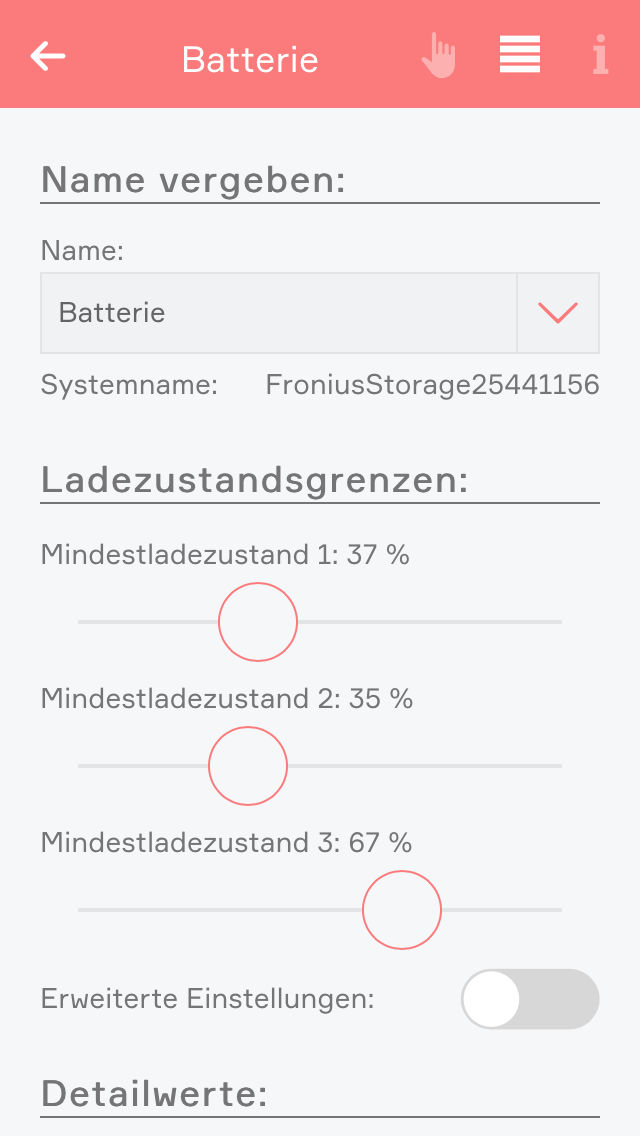

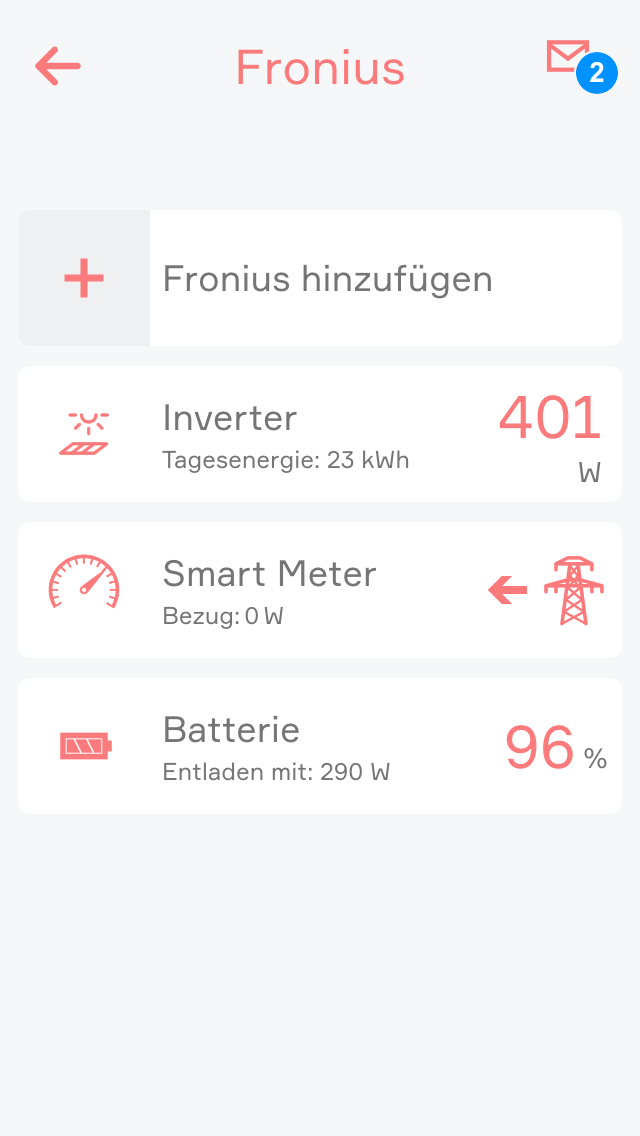

Nach erfolgreicher Eingabe werden automatisch alle installierten Elemente der PV Anlage angezeigt.

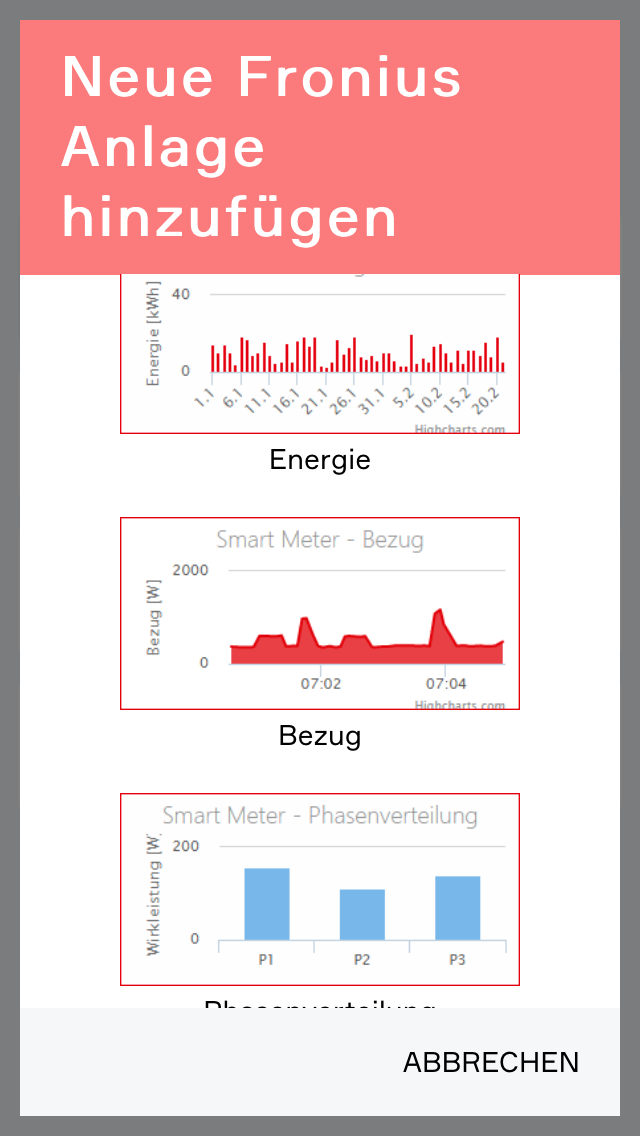

Sobald eine PV Anlage zum System hinzugefügt wurde kann über den Button „hinzufügen“ entschieden werden, welche Panels zusätzlich angezeigt werden sollen.

Hier hat man die Auswahl zwischen „Mein Fronius“, einer Ansicht über die aktuellen Energieflüsse im System, „Auslastung“ (des Inverters), „Energie“, „Bezug“ und „Phasenverteilung“.

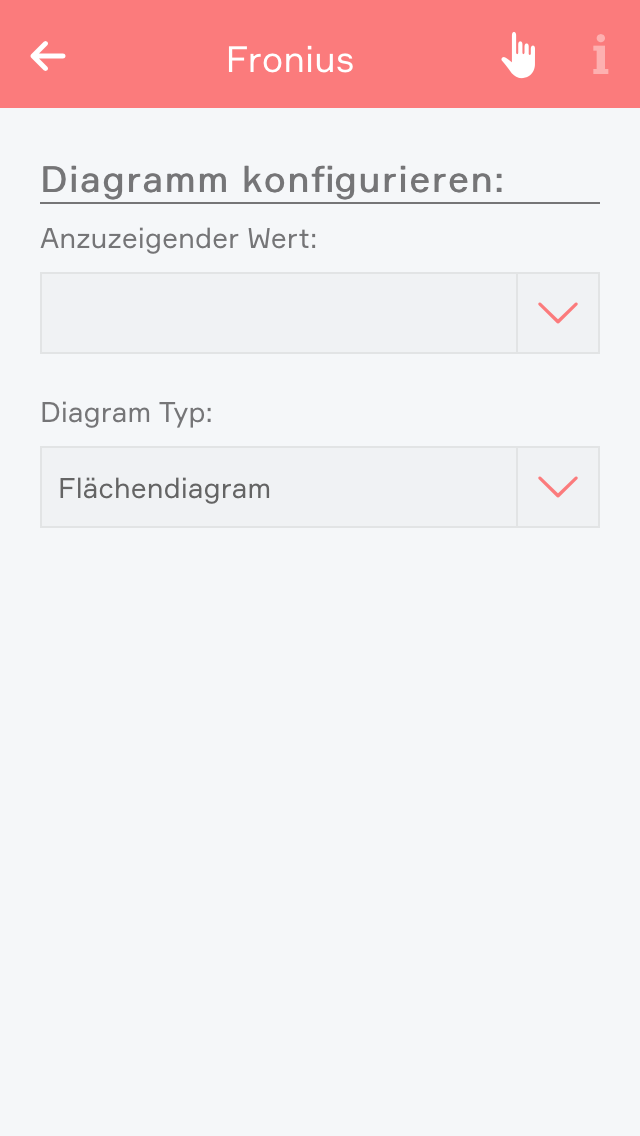

Außerdem steht ein Dynamisches Diagramm zur Verfügung welches vom Benutzer selbst konfiguriert werden kann. Hier hat man eine Auswahl verschiedener Werte und Diagrammtypen.

Alle Panels lassen sich auch über langen Klick auf das Panel auf den Homescreen legen.

Um einen neuen TCP Client zu erstellen, navigieren Sie zur App und wählen Sie 'TCP Client hinzufügen'.

Bei jedem TCP Client wird Ihnen über ein Symbol angezeigt, ob eine korrekte Verbindung zu dem von Ihnen gewünschten Geräte besteht. Da Sie einen neu erstellten Client erst konfigurieren müssen, sehen Sie hier vorerst ein rotes X.

Bevor der TCP Client kommunizieren kann, müssen Sie eine gültige IP Adresse in den Einstellungen eintragen. Öffnen Sie dazu das ParameterPanel Ihres neu erstellen TCP Clients und tragen Sie die IP Adresse und Port des gewünschtes Gerätes ein.

Sind die IP Adresse und der Port korrekt und die Verbindung konnte hergestellt werden, wird nach wenigen Sekunden ein grünes Häkchen in der Anzeige des TCP Clients sichtbar.

IP Konfiguration
Hier müssen Sie die IP Adresse und den Port des Gerätes eingeben mit dem dieser TCP Client kommunizieren soll. Diese Einstellung sollten Sie als erstes vornehmen, nachdem Sie einen neuen TCP Client erstellt haben. Ob die Verbindung erfolgreich hergestellt werden konnte, sehen Sie anschließend im OperatorPanel.

Befehle
Möchten Sie einen neuen Befehl erstellen, können Sie dies hier mit dem Button 'Neuer Befehl' tun. Legen Sie danach einen Namen für Ihren Befehl fest, sowie die Daten die gesendet werden sollen. Sie können einen einfachen Text oder auch Hex-Werte wählen. Danach können Sie optional noch bestimmen, ob Sie eine bestimmte Antwort von dem verbundenen Gerät erwarten. Auch hier können Sie sich zwischen Text oder Hex-Wert entscheiden.

Befehl testen
Möchten Sie einen Befehl testen können Sie dies an dieser Stelle tun. Das Ergebnis sowie eine mögliche Antwort wird Ihnen dann unter dem 'Befehl testen' Button angezeigt.

Ereignisse
Es gibt Geräte, welche dauernd Daten senden, ohne dass jemand welche angefordert hat (z.B. über einen Befehl). Für diesen Anwendungsfall hat jeder TCP Client 3 Ereignisse. In jedem der 3 Ereignisse können Sie die Daten festlegen, welche Sie vom Gerät erwarten und von welchem Typ (Text oder Hex). Werden die erwarteten Daten empfangen, so können Sie mit einer Szene darauf reagieren.

Status
Hier wird Ihnen der aktuelle Status des TCP Clients angezeigt. Sollte es Probleme bei der Verbindung zu dem gewünschten Gerät geben oder noch keine IP Adresse eingetragen worden sein, wird hier ein rotes X angezeigt.

Ereignisse
Sie können in jedem Ihrer TCP Clients 3 Ereignisse festlegen, auf die bei Auftreten reagiert werden soll. Diese können Sie später mit Szenen verknüpfen (in der Szenen App) und sie so als Auslöser verwenden. Die konfigurierten Ereignisse werden Ihnen in dieser Liste angezeigt.

Befehle
Hier werden alle Befehle angezeigt welche Sie erstellt haben. Sie können jeden Befehl hier manuell auslösen oder löschen.

Zuletzt empfangene Daten
In dieser Liste werden die zuletzt empfangenen Daten angezeigt. Sie haben die Möglichkeit die Darstellung von 'Text' auf 'Hex' umzustellen.

Navigieren Sie zur App 'Digitale Eingänge', welche Sie unter 'Alle Apps' finden können.

Wählen Sie nun den gewünschten digitalen Eingang, den Sie als Melder verwenden wollen.

Navigieren Sie zu den Einstellungen des ausgewählten Digitalen Eingangs und stellen Sie den Modus auf 'Melder'.

Der digitale Eingang ist nun zu einem Melder geworden und wird in der App "Melder" gelistet.

Typ
Hier haben Sie die Auswahl zwischen verschiedenen Voreinstellungen, je nach Anwendungsfall. Dabei wird Ihnen der Benachrichtigungstext, die Einstellung 'Alarm muss quittiert werden', als auch das gewählte Icon vorgegeben.

Alarmieren nach
Legt fest wie lange ein Signal am digitalen Eingang aktiv sein muss, um einen Alarm auszulösen.

Benachrichtigung
Sie können hier einstellen, ob Sie bei einem ausgelösten Alarm eine Benachrichtigung erhalten wollen.

Benachrichtigungstext
Bestimmt den Text, der in der Benachrichtigung stehen soll.

Alarm muss quittiert werden
Ist diese Option aktiviert, muss ein aktuell ausgelöster Alarm manuell beendet werden statt automatisch zu enden, wenn kein Eingangssignal mehr erfolgt.

Reserve (In Visualisierung ausblenden)
Wenn aktiv, wird der Melder nicht mehr in der Visualisierung angezeigt.

Icon
Bestimmt das Bild welches zur Anzeige verwendet wird.

Alarmausgang
Hier kann ein digitaler Ausgang gewählt werden, der im Falle eines Alarms geschalten wird.

Modus
Der verwendete digitale Eingang kann hier von 'Melder' wieder auf eine andere Funktion gestellt werden.

Simulation Ein
Aktiviert die Simulation und ermöglicht die Einstellung 'Simulationswert'. Achtung: Wenn die Simulation aktiv ist werden die echten Werte ignoriert!

Simulationswert
Hier lässt sich der simulierte Wert am digitalen Eingang regeln.

Nachdem Sie einen digitalen Eingang zu einem Melder gemacht haben, reagiert er auf ein ankommendes Signal und schlägt je nach gewählten Einstellungen Alarm.

In der Anzeige eines jeden Melders sehen Sie, wann sein Eingang aktiv ist und ob er Alarm schlägt.

Wenn Sie noch keinen Zähler in Ihrem evon Smart Home erstellt haben, müssen Sie zuerst einen digitalen Eingang in einen solchen umwandeln.

Navigieren Sie dazu zu den digitalen Eingängen unter 'Alle Apps'-'Dig. Eingänge', wählen Sie den gewünschten Eingang und öffnen Sie das ParameterPanel.

Wählen Sie unter der Einstellung für den Modus 'Zähler'. Der Digitale Eingang wird nun in einen Zähler umgewandelt und erscheint in der 'Zähler' App.

Impulswertigkeit
Legen Sie hier die Wertigkeit eines Impulses fest, der vom Zähler empfangen wird. Die notwendigen Einstellungen hierzu finden Sie üblicherweise am angeschlossenen Zähler.

Einstellungen
Invertiert
Wird diese Option aktiviert werden ab diesem Zeitpunkt, fallende statt steigen Flanken gezählt.

Reserve
Blendet diesen Zähler in der Visualisierung aus.

Farbe
Ändert die Farbe der angezeigten Graphen.

Zählstand bearbeiten
Hier können Sie den aktuellen Zählstand auf einen gewünschten Wert setzen.

Statistiken anzeigen
Wählen Sie hier die Graphen, die im OperatorPanel angezeigt werden sollen.

Grenzen
Hier können Sie verschiedene Grenzwerte (und dazugehörige Verzögerungen etc.) einstellen, die Sie anschließend in Szenen verlinken können. Verknüpfbare Werte sind: 'Aktueller Verbrauch - Oberer Grenzwert', 'Aktueller Verbrauch - Unterer Grenzwert' sowie 'Tagesverbrauch - Grenzwert'.

Modus
Mit dieser Einstellung können Sie den Zähler z.B. wieder in einen digitalen Eingang oder Taster umwandeln.

Sobald ein Zähler angelegt wurde, haben Sie die Möglichkeit weitere Anzeigepanels zu erstellen. Diese geben Ihnen eine Übersicht über die vom Zähler gemessenen Werte.

Um eine solche Anzeige zu erstellen, wählen Sie 'Panel hinzufügen' im Zähler App.

Im nun erscheinenden Popup haben Sie die Möglichkeit, zwischen verschiedenen Graphen zu wählen. Dazu wählen Sie zuerst den gewünschten Zähler bei 'Zähler auswählen' aus und können dann den gewünschten Graphen erstellen.

Im OperatorPanel des Zählers bekommen Sie eine Übersicht über die gemessenen Werte. Folgende Abschnitte gibt es:

Status
Informieren Sie sich über den Gesamtverbrauch, den Tagesverbrauch sowie den aktuellen Verbrauch. Außerdem haben Sie hier die Möglichkeit, den Zählerstand zurück zu setzen.

Statistik
Hier werden die Graphen angezeigt, die Sie im ParameterPanel einzeln aktiveren können. Auch die hier angezeigten Statistiken lassen sich über einen Button zurücksetzen.

GET: apps
"http://[evon Smart Home_IP]/api/apps"
Liefert eine Liste aller Apps.

GET: apps/{fullName}
Liefert detaillierte Informationen über die angefragte App.

GET: instances
Liefert eine Liste aller Instanzen.

GET: instances/{instanceId}
Liefert detaillierte Informationen über die angefragte Instanz.

GET: instances/{instanceId}/{action}
Liefert den aktuellen Wert der angefragten Eigenschaft einer spezifischen Instanz. Zu Beispiel den aktuellen Status eines Lichts.

POST: instances/{instanceId}/{action}
Ruft eine Methode der spezifischen Instanz auf.

Zum Erstellen eines neuen u::Lux Schalters, klicken Sie auf das hinzufügen Symbol, danach wird automatisch die Suche nach u::Lux Schaltern in Ihrem Netzwerk gestartet. Sollte der Schalter nicht sofort erkannt werden, wiederholen Sie die Suche ganz einfach. Nachdem der Schalter gefunden wurde, können Sie den entsprechenden Schalter selektieren und mit "Weiter" konfigurieren.

Nachdem der u::Lux Schalter gefunden wurde, können Sie den Namen und Raum für den Schalter vergeben.

Bei Schaltern mit der Design Vorlage Version 2, können zusätzlich noch die IP-Einstellungen vergeben werden. Hier empfiehlt es sich eine statische IP-Adresse zu vergeben. Mit "IP Einstellungen übernehmen" werden diese Einstellungen am u::Lux Schalter gesetzt.

Nun können Sie auswählen, ob der Schalter automatisch alle Elemente (Licht, Beschattung, Raumklima und Szenen) aus dem verknüpften Bereich übernehmen soll, oder die Elemente manuell vergeben werden sollen.
Wenn Sie die automatische Zuordnung gewählt haben, dann können Sie die Konfiguration mit "Fertig" abschließen, ansonsten wird die Konfiguration mit "Weiter" fortgesetzt.

Wenn Sie eine manuelle Konfiguration gewählt haben, können Sie in den folgenden Schritten die einzelnen Elemente (Licht, Beschattung, Raumklima und Szenen) wählen, welche Sie über den Schalter steuern wollen. Zusätzlich können Sie hier die Reihenfolge wie die Elemente am Schalter angezeigt werden anpassen.

Danach können Sie mit "Fertig" die Konfiguration abschließen.

Name vergeben
Hier kann der Name und Raum für den Schalter vergeben werden.

Einstellungen

Der u::Lux Schalter wird automatisch im Bereich am Start Bildschirm angezeigt, mit der Einstellung "In Bereichen anzeigen" kann der Schalter in den Bereichen angezeigt und ausgeblendet werden.

Mit der Option "Elemente automatisch aus Bereich auswählen" kann jederzeit zwischen einer automatischen Auswahl der Elemente aus dem verknüpften Bereich und einer manuellen Auswahl gewechselt werden.

Bereiche Lichter, Beschattungen, Raumklima und Szenen

Hier wird angezeigt, welche Elemente am u::Lux Schalter angezeigt werden, außerdem können hier die Elemente in der Reihenfolge sortiert werden, in der sie am Schalter angezeigt werden sollen. Wenn Sie die Option "Elemente automatisch aus Bereich auswählen" deaktiviert haben, können Sie hier weitere Elemente hinzufügen oder entfernen.

Netzwerk Einstellungen
Hier können Sie die Netzwerkadresse eines u::Lux Schalters ändern.

Nachdem Sie alle Einstellungen vorgenommen haben, können Sie mit dem Button 'IP Einstellungen übernehmen' die Einstellungen auf den u::Lux Schalter übertragen. Der Schalter startet dabei neu und ist nach einigen Sekunden vollständig konfiguriert.

Parameter

Wenn Sie eine Temperatur Erweiterung angeschlossen haben, dann können Sie hier einen Offset für die gemessene Temperatur vergeben.

Information
Hier werden Ihnen weitere zu Ihrem u::Lux Schalter angezeigt.

Hier wird der aktuelle Verbindungsstatus Ihres u::Lux Schalters angezeigt.

Wird ein u::Lux Erweiterungsmodul verwendet, werden automatisch alle gelesenen Werte angezeigt. Diese können auch in der Logik verknüpft werden.

Nachdem der Fingerscanner an das passende "evon Smart Home Auxiliary – RS485" Modul angeschlossen wurde, können Sie diesen im evon Smart Home System hinzufügen.

Legen Sie dazu ein neues Zutrittssystem über den entsprechenden Button an.

Im nun erscheinenden Popup werden alle erkannten Zutrittssysteme gelistet. Sie können das gewünschte System über einen Klick auf den Namen oder das Plus Symbol hinzufügen.

Wenn Sie mehrere Zutrittssysteme besitzen, können Sie den zweiten Button benutzen um die LEDs des verlinkten Systems aufblinken zu lassen und es dadurch identifizieren.

Wurde ein System ausgewählt, können Sie diesem im zweiten Schritt einen Namen geben.

Haben Sie Ihre Eingabe bestätigt, wird das Zutrittssystem erstellt und Sie können mit der Konfiguration beginnen.

Klicken Sie zur Konfiguration Ihres Fingerscanners einmal auf das neue erstellte Zutrittsystem und navigieren Sie zu den Einstellungen in das ParameterPanel.

Im Bereich "Status" werden Ihnen Informationen über die Verbindung zu Ihrem Zutrittssystem angezeigt.

Wenn Sie mehrere Zutrittssysteme besitzen, können Sie den Button "Identifizieren" benutzen um die LEDs des verlinkten Systems aufblinken zu lassen und es dadurch zu finden.

Nun können Sie damit beginnen Nutzer anzulegen, für die Sie anschließend Finger oder RFID Chips einlernen können.

Klicken Sie hierzu auf das Plus Symbol.

Sie werden nun durch die einzelnen Schritte geleitet, die für das Anlegen eines Benutzers und dem Einlernvorgang notwendig sind.

Wählen Sie zuerst den evon Smart Home Benutzer aus für den Sie Finger oder RFID Chips einlernen wollen.

Als nächstes sehen Sie eine Übersicht der bereits eingelernten Finger/Chips. Klicken Sie auf das Plus Symbol um weitere hinzuzufügen.

Wählen Sie nun den gewünschten Finger oder RFID Chip aus und klicken Sie auf "Einlernen".

Der Einlernvorgang wird nun gestartet und Ihr Fingerscanner blinkt orange. Ziehe nun den betreffenden Finger mehrmals langsam über den Scanner, bis dieser blau leuchtet. Der Finger wurde nun erfolgreich eingelernt.

Sie können nun weitere Finger oder einen RFID Chip einlernen. Sobald Sie fertig sind klicken Sie auf "weiter".

Wenn Sie eine Tür mit Türöffner besitzen können Sie diese im nächsten Schritt mit Ihrem ausgewählten Benutzer verknüpfen. Dadurch wird die Tür entsperrt, sobald der Finger oder RFID Chip des Benutzers erkannt wird.

Sobald Sie auf "Weiter" klicken, ist die Konfiguration abgeschlossen und Sie können Ihre Änderungen über einen Klick auf "Fertig" bestätigen. Alternativ können Sie auch ein paar Schritte zurück gehen und noch weitere Finger/RFID Chips hinzufügen.

Alle erstellten Benutzer erscheinen nun in der Liste des Zutrittsystems. Neben jedem befindet sich ein kleines Schloss, über das der betreffende Benutzer gesperrt werden kann, wodurch er keine Zutrittsberechtigung mehr hat.

Außerdem können Benutzer über das X-Symbol gelöscht oder bei Klick auf den Namen angepasst werden.

Der Schalter "Deaktiviert" ermöglicht das manuelle temporäre deaktivieren des Zutrittsystems im Falle eines Defekts etc. Ein konfiguriertes Zutrittsystem wird außerdem automatisch deaktiviert, wenn dieses für eine gewisse Dauer nicht erreichbar ist.

Falls Sie später weitere Finger/RFID Chips zu einem bereits angelegten Benutzer hinzufügen möchten, müssen Sie nur auf den betreffenden Namen in der Liste klicken.

In der sich öffnenden Ansicht sehen Sie nun alle bisher eingelernten Finger/RFID Chips, können diese löschen oder (über das Tür-Symbol) für den Türöffner deaktivieren. Außerdem können Sie verknüpfte Türen zu diesem Benutzer hinzufügen und entfernen.

Bevor Sie die einzelnen Quellen und Lautsprecher an Ihre Wünsche anpassen können, sollten Sie zuerst ein paar grundlegende Einstellungen für Ihr Audiomodul vornehmen.

Navigieren Sie dazu nach 'Alle Apps' - 'Hardware', wo Ihr neues Audiomodul gelistet wird.

Öffnen Sie nun die zugehörigen Einstellungen durch einen Klick auf den Namen des Moduls.

Hier sollten Sie zu allererst festlegen, wie Sie Ihre Lautsprecher verwenden wollen. Sie haben die Auswahl zwischen Mono oder Stereogruppen, können aber auch alle 4 Lautsprecherausgänge als gemeinsame Gruppe zusammenfassen.

Je nachdem, welche Auswahl Sie hier treffen, erscheinen betreffende Lautsprecher in der Musik-App.

Einige Lautsprecher sollten nur mit einer gewissen maximalen Lautstärke betrieben werden um diese nicht zu beschädigen. Daher haben Sie hier die Möglichkeit sowohl die maximale als auch die minimale Lautstärke für alle angeschlossenen Lautsprecher einzustellen.

Haben Sie alle Einstellungen durchgeführt können Sie bereits zu 'Alle Apps' - 'Musik' navigieren, wo Sie nun alle verfügbaren Quellen sowie Lautsprecher wiederfinden.

Um ein Modbus Gerät auszuwählen, klicken Sie auf die Schaltfläche „Hinzufügen“.

Nun öffnet sich ein Fenster, in dem Sie auswählen können, ob Sie ein Modbus TCP/IP oder RTU Gerät einbinden wollen.

Bei der Auswahl „Dynamischer Modbus TCP/IP“ wird eine Gerätevorlage erstellt, in welcher alle Konfigurationen vorgenommen werden können.

Bei einem Klick auf „Dynamischer Modbus RTU“ hingegen, werden Sie Schritt für Schritt durch die Konfiguration Ihres Geräts geleitet.

Nach einem Klick auf "Weiter", kann die Schnittstelle ausgewählt werden, an die das zu konfigurierende Gerät angeschlossen wurde.

Als nächstes können die Baudrate, Parität, die Anzahl der Datenbits und Stoppbits konfiguriert werden. Nach dem Bestätigen dieser Eingaben, wird die gewählte Konfiguration erstellt.

Danach kann die Geräte Adresse des Geräts eingegeben werden.
Achtung: Es dürfen und können nicht zwei Geräte mit derselben Geräte Adresse auf ein und derselben Schnittstelle konfiguriert werden.

Nach dem Abschluss der Konfiguration, wird diese nochmal zusammengefasst. Wenn Sie mit Ihrer Konfiguration einverstanden sind klicken Sie bitte auf „Weiter“.

Um eine Verbindung mit dem Modbus RTU Gerät herstellen zu können, müssen Sie ein lesbares Holding-Register eingeben. Diese Informationen sind zumeist in der Betriebsanleitung, dem Datenblatt oder sonstigen Beilagen des entsprechenden Geräts enthalten. Mit einem Klick auf „Weiter“ wird nun das konfigurierte Gerät gesucht.

Wenn das Register erfolgreich gelesen wurde, wird noch ausgegeben, welchen Wert die Abfrage geliefert hat. Danach können Sie die Konfiguration des Geräts abschließen.

Falls keine Verbindung hergestellt werden konnte, können Sie entweder nochmals versuchen das ausgewählte Register des Geräts abzufragen, oder diesen Schritt überspringen und die Konfiguration des Geräts abschließen.

Nach dem Erstellen eines Geräts sollten Sie als Erstes, wenn nicht bereits vorhanden, einen Namen und einen Raum vergeben.

Bei einem TCP-Gerät müssen Sie anschließend unter dem Reiter "Einstellungen" die Netzwerk Adresse (IP, Port) sowie Slave ID des Modbus Geräts eingeben, um eine Verbindung mit dem Gerät herzustellen.

Bei einem RTU-Gerät hingegen, müssen Sie hier nichts mehr einstellen.

Als Nächstes benötigen Sie die gerätespezifischen Informationen über lese-/schreibbare Register, auf die Sie mittels der Modbus Schnittstelle des evon Smart Home zugreifen können.
Diese müssen Sie den Unterlagen Ihres Modbus Gerätes entnehmen.

Haben Sie alle benötigten Informationen gesammelt, ist es an der Zeit, die passenden Register anzulegen. Navigieren Sie zu dem Bereich "Register editieren" und wählen Sie "Editieren".

Sie befinden sich nun in der Registeransicht, in der Sie neue Register hinzufügen oder anpassen können.

Ihnen stehen 4 verschiedene Registerarten zur Verfügung:

Coil Status (1 Bit, Lesen-Schreiben: FC=01)
Einzelner Ein-/Ausgang.

Discrete Input (1 Bit, Nur Lesen: FC=02)
Einzelner Eingang.

Holding Register (16-Bit, Lesen-Schreiben: FC=03)
Analoger Ein-/Ausgang.

Input Register (16-Bit, Nur Lesen: FC=04)
Analoger Eingang.

Nach dem Hinzufügen eines Registers, können Sie die Einstellungen bezüglich Adresse und Datentyp im Parameter Panel vornehmen.

Jedes Register kann mit einem beliebigen Namen versehen werden. Zusätzlich zum Namen haben die Register ein Eingabefeld "Kategorie". Werden die Register mit einer Kategorie versehen, so werden die Register anhand der vergebenen Kategorien im Operator Panel des Modbus Geräts angeordnet. Die Sortierung der einzelnen Register folgt dabei der Sortierung der Panels der einzelnen Register.

Unter dem Reiter "Einstellungen" können sie Parameter wie Adresse, Format, Datenlänge, Datentyp sowie die Zugriffsart ihres Registers eingeben.

Je nach eingestelltem Format können für das Register unterschiedliche Anzeigeeinstellungen konfiguriert werden.

Wenn zudem bei einem Register der Zugriff "Schreibend" ausgewählt ist, kann eingestellt werden, ob das Register zyklisch (alle 30 Sekunden) beschrieben werden soll.

Unter den Parametern bei Holding Register mit dem Format "Wert als Zahl" können folgende Einstellungen vorgenommen werden:

Minimum und Maximum setzen (nur schreibende Holding-Register): Den Wertebereich einstellen, welchen der Wert haben darf, der auf das Register geschrieben wird

Anzeigeeinstellungen

• Einheit: Einheit, welche hinter dem Wert angezeigt wird
• Kommastellen: Wie viele Kommastellen angezeigt werden sollen
• Multiplikator: Mit welchem Faktor der empfangene/zu sendende Wert multipliziert werden soll

Einstellung für schreibende Werte (nur für schreibende Holding-Register aktiviert)

• Darstellungsart: Hier kann zwischen einem Slider und einem Eingabefeld gewählt werden, um den Wert einzustellen, der geschrieben werden soll
• Genauigkeit: (nur beim Slider) Die Genauigkeit, welche der Slider haben soll
• Modus: Ob alle Register, die diesem Register angehören, auf einmal geschrieben werden soll, oder nacheinander

Wird bei Holding Registern das Format "Wert als Option" ausgewählt, können Alias-Namen für Zahlenwerte festgelegt werden. Somit können Zahlenwerte beliebig benannt werden. Als Wert wird in der Bedienung dann mittels der festgelegten Optionen anstatt der Zahlenwerte gearbeitet.

Ist der Wert eines Holding oder Input Registers Bit-Kodiert, so dass jedes Bit eines Registers einen binären Status darstellt, kann im Register das Format "Einzelne Bits" ausgewählt werden.

Wird dieses Format ausgewählt, können die einzelnen Bits benannt und bei Bedarf invertiert werden. Zusätzlich kann jedes Bit je nach Verwendung ein- oder ausgeblendet werden.

Die Bits sind in weiterer Folge auch in der Logik oder Szenen verwendbar.

Byte-Reihenfolge

• Hier kann die Reihenfolge der Bytes eingestellt werden, mit welcher der angezeigte Wert zusammengesetzt werden soll

Debug

• Hier ist ersichtlich, wie oft und wann die letzten Daten empfangen/gesendet wurden
• Das gleiche gilt für die Anzahl der Fehler
• Am Ende, werden noch die zuletzt empfangenen Daten angezeigt

Im Operator Panel ist als Erstes ersichtlich, ob eine Verbindung mit dem Gerät besteht oder nicht.

Unterhalb befindet sich ein Textfeld, in dem wichtige Informationen vom Benutzer eingetragen werden können.
Achtung: Bei einem Modbus RTU Gerät kann diese Änderung nur im Parameter Panel vorgenommen werden!

Als nächstes werden die Statuswerte aller lesbaren Register angezeigt und Bedienelemente für alle schreibenden Register angeboten. Nach der Konfiguration kann das Gerät hier gesteuert und ausgelesene Werte kontrolliert werden.

Im Parameter Panel können wie gewohnt der Name und Bereich des Geräts geändert werden.

Unter dem Reiter "Einstellungen" ist der Status des Geräts ersichtlich und es kann die IP-Adresse, der Port sowie die Slave ID geändert werden.

Zudem haben Sie die Möglichkeit die Kommunikation mit dem Gerät zu aktiveren und deaktivieren.

Bei einem Modbus TCP Gerät kann auch ausgewählt werden, ob die Benachrichtigungen angezeigt werden sollen oder nicht.

Mit einem Klick auf den Button "Editieren", können Register hinzugefügt, gelöscht und bearbeitet werden.

Wenn Sie alle Einstellungen vorgenommen haben und Sie diese sichern wollen, können Sie das Gerät exportieren und die entsprechende zip-Datei herunterladen. Sollten Sie nun ein ähnliches Gerät in das System einbinden wollen, brauchen Sie nur ein neues Gerät erstellen und diese zip-Datei importieren. Somit hat das Gerät genau die Einstellungen, welche in der exportierten Datei gespeichert wurden. Damit erspart man sich viel Zeit und muss nicht jedes Mal erneut die gleichen Register konfigurieren.

Es ist auch möglich, unter dem Reiter "Anzeigewert", ein lesendes Register auszuwählen, dessen Wert im Object Panel des Geräts angezeigt werden soll. Wenn hier "Kein Anzeigewert" ausgewählt ist, wird stattdessen der Bereich angezeigt.

Schlussendlich kann auch noch das Icon, sowie die Farbe des Geräts nach Belieben geändert werden.

Je nach Registertyp und gewählten Anzeigeeinstellungen werden im Operator Panel des Registers die aktuellen Werte angezeigt. Wird beispielsweise bei einem Holding Register das Format "Werte als Bits" eingestellt, so werden die einzelnen konfigurierten Bits dementsprechend aufgelistet.

Im Operator Panel wird zusätzlich zum Anzeigeformat auch berücksichtigt, ob es sich um ein lesendes oder schreibendes Register handelt.

Sind bei einem Holding Register mit eingestelltem Format "Wert als Optionen" nicht mehr als 4 Optionen konfiguriert, so werden diese als Buttons im Operator Panel angezeigt. Bei mehr als 4 Optionen kann der Wert mittels einer Auswahlliste geändert werden.

Sobald Ihre Türsprechanlage montiert und an Ihr Netzwerk angeschlossen wurde, können Sie diese in Ihr evon Smart Home System einbinden.

Legen Sie dazu eine neue Sprechanlage über den entsprechenden Button an. Im nun erscheinenden Popup wird automatisch nach der Türsprechanlage gesucht. Sobald sie gelistet wird können Sie sie auswählen und hinzufügen.

Sollte Ihre Türsprechanlage nicht automatisch gefunden werden, können Sie diese auch über den Button "Manuell" selbst anlegen. In diesem Fall müssen Sie die IP Adresse der Anlage kennen und sie in den Einstellungen eintragen.

Eine neue Sprechanlage ist nun angelegt and kann konfiguriert werden.

Wurde Ihre Sprechanlage automatisch im Netzwerk gefunden und hinzugefügt müssen Sie die IP Adresse in den Einstellungen nicht mehr angeben.

Ihre Sprechanlage wird sofort nach dem Anlegen vom System konfiguriert und startet von selbst neu. Es kann 1-2 Minuten dauern, bis der Vorgang abgeschlossen wurde und die Sprechanlage wieder verbunden ist.

Wurde die Sprechanlage manuell von Ihnen angelegt, müsse Sie in die Einstellungen gehen und die IP Adresse eintragen. Nutzername und Passwort sind bereits ausgefüllt, können aber jederzeit geändert werden, falls Sie diese in der Türsprechanlage angepasst haben.

Wenn die Sprechanlage manuell hinzugefügt wurde, wird sie nach dem Eintragen nicht automatisch konfiguriert und startet daher nicht von selbst neu. Dadurch können Sie auch bereits konfigurierte Sprechanlagen in das System einfügen, ohne das die Einstellungen erneut übertragen werden müssen.

Wenn Sie eine neue Sprechanlage manuell hinzufügen, müssen Sie daher nach dem Eintragen der IP Adresse in den Abschnitt "Erweiterte Parameter" navigieren und den Punkt "Sprechanlage Konfiguration zurücksetzen" auswählen. Nach dem anschließenden Neustart der Türsprechanlage ist diese betriebsbereit.

Wurde die Verbindung mit der Sprechanlage erfolgreich hergestellt sehen Sie im OperatorPanel das aktuelle Videobild.

Über das Pfeilsymbol auf dem Bild können Sie Ihnen auch eine vergrößerte Version der Übertragung ansehen.

Falls die Sprechanlage manuell hinzugefügt wurde und Sie noch die IP Adresse eintragen müssen, erscheinen hier statt der Videoübertragung die betreffenden Eingabefelder.

Da die Türsprechanlage auch über eine Klingeltaste verfügt, können Sie sie mit einer Tür verknüpfen. Navigieren Sie dazu in die Tür App und wählen Sie eine passende Tür aus. In den Einstellungen können Sie nun die Sprechanlage hinzufügen. Wird die Klingeltaste betätigt, erhalten Sie eine Benachrichtigung mit dem aktuellen Videobild. Außerdem wird eine Aufnahme des Kamerabilds gespeichert. Wenn Sie einen Türöffner besitzen, können Sie diesen in dem im evon Smart Home System erscheinenden Popup bedienen.

Sie können die Klingel und Lichttaste der Sprechanlage auch als Auslöser für das Erstellen von Szenen in der betreffenden App verwenden.

Das ObjectPanel der Sprechanlage kann auch über das Menü, das erscheint, wenn Sie mit Ihrem Finger bzw. der Maustaste länger auf dem Element bleiben/gedrückt halten, vergrößert werden. Dadurch wird hier ebenfalls das Kamerabild eingeblendet.

Sie können die Sprechanlage auch auf Ihren Startbildschirm legen um so das Kamerabild immer sichtbar zu haben.

Sollte es zu Problemen bei der Erkennung der Klingel- oder Lichttaste der Sprechanlage kommen, können Sie folgende Punkte überprüfen.

Damit das Betätigen der Sprechanlage Tasten in evon Smart Home erkannt wird, muss diese zuerst in evon Smart Home eingebunden werden. Die notwendige Konfiguration geschieht automatisch im Hintergrund, sobald Sie die vom System gefundene Sprechanlage hinzufügen. Sollt es sich um eine Sprechanlage handeln, die mit einem Tastenfeld verwendet wird, müssen Sie im SettingsPanel unter "Erweiterte Parameter" den Punkt "Sprechanlage mit Tastenfeld Konfiguration zurücksetzen" wählen. Das können Sie entweder bei einer bestehenden Sprechanlage durchführen oder wenn Sie sie manuell hinzufügen.

Weitere Einstellungen sind für die Erkennung der beiden Tasten der Sprechanlage nicht notwendig. Sollte die IP Adresse der evon Smart Home Engine später geändert werden, muss die Sprechanlage über das SettingsPanel wieder zurückgesetzt werden.

Überprüfung Konfiguration

Im Settingspanel der Kamera kann unter "Erweiterte Parameter" sowohl die Klingel- als auch Lichttaste geprüft werden. Ist die Konfiguration der Mobotix Sprechanlage korrekt, werden zugehörige Events ausgelöst bzw. die Anzeigen auf dem ObjectPanel aktiviert.

Sollte dies fehlschlagen, können folgende Einstellungen im Webinterface der Sprechanlage überprüft werden:

1 - Navigation in das Admin Menü zu "Profile für Netzwerkmeldungen".

2 - Hier müssen sich Einträge für "Doorbell" sowie "LightSwitch" befinden. Jeder Eintrag enthält eine Zieladresse die mit der IP Adresse der evon Smart Home Engine übereinstimmen muss, sowie den vorgegeben Port "4500". Im Bereich "Datenprotokoll" befindet sich außerdem ein Eintrag für den "CGI"-Pfad, der den Systemnamen der Sprechanlage in evon Smart Home enthält. Dieser kann im SettingsPanel kontrolliert werden und muss mit dem hier eingetragenen Systemnamen übereinstimmen.

3 - Navigation in das Setup Menü zu "Ereignisübersicht"

4 - Im Bereich "Signalereignisse" muss es je einen Eintrag für die Klingel- sowie Lichttaste geben. Hier ist darauf zu achten, das diese nicht auf "Inaktiv" gesetzt sind.

5 - Navigation in das Setup Menü zu "Aktionsgruppen-Übersicht".

6 - Hier muss es ebenfalls Einträge für die Klingel- sowie Lichttaste geben. Unter "Bearbeiten" finden sich im Bereich "Ereignisauswahl" alle möglichen Signale, die als Auslöser dienen. Hier muss "CameraBellButton" für die Klingel- bzw. "CameraLightButton" für die Lichttaste ausgewählt sein (Passend zu den Signalen aus Punkt 4). Unter "Aktionen" muss die zugehörige Netzwerkmeldung aus Punkt 2 erscheinen.

Einführung

Im Folgenden werden die notwendigen Schritte beschrieben, um eine Mobotix Türsprechanlage (T25) durch ein Tastenfeld zu erweitern und dieses soweit vorzubereiten, dass eine Einbindung in evon Smart Home möglich ist.

Die Notwendigen Schritte gliedern sich dabei in folgende Punkte:

• Anschluss und Verkabelung
• Reset der Mobotix (T25) Anlage
• Erstkonfiguration des Tastenfelds
• Einrichtung in evon Smart Home

https://cdn.competec.ch/documents/2/9/293364/Schnellinstallation_T25_DE.pdf

Reset der Mobotix (T25) Anlage

• Strom an -> Mobotix Kamera Tasten leuchten -> Klingeltaste gedrückt halten bis beide Tasten kurz blinken
• Kamera bootet neu und sagt IP Adresse an -> IP Adresse aufschreiben, da sie für die spätere Konfiguration benötigt wird.

Erstkonfiguration des Tastenfelds

Nach Abschluss des Resets der Mobotix Türsprechanlage (Durchsage der aktuellen IP Adresse):

• Keypad blinkt weiß, ESC-Taste blinkt rot und OK-Taste blinkt blau
• Gewünschten Super-PIN (8-16 Stellen) eingeben und mit OK bestätigen.
• Super-PIN erneut eingeben und nochmals mit OK bestätigen.
• Nach erfolgreicher zweimaliger Eingabe des Super-PIN leuchtet des Keypad kreisförmig weiß und das Keypad wechselt in den RFID Einlernmodus
• Im Lieferumfang des Keypads befinden sich mehrere RFID Karten: 1 Admin-Karte (rot) sowie mehrere User-Karten (blau).
• Die Admin-Karte (rot) nun ca. 5 Sekunden vor das Tastenfeld halten, bis kein Signalton, mehr ertönt. Wurde die Admin-Karte korrekt eingelernt, leuchtet das Tastenfeld zur Bestätigung kurzfristig in Form eines Kreises (Tasten 2, 4, 6, 7, 9 ,0).
• Danach leuchten alle Tasten weiß, die ESC-Taste blau sowie die OK-Taste blau. Es können nun User-Karten eingelernt werden. Hierzu eine User-Karte vor das Tastenfeld halten und warten, bis die Bestätigung in Form des Kreises erscheint. Schritt für gewünschte Anzahl an eingelernten User-Karten wiederholen.
• Die Einlernzeit für User-karten endet nach 2 Minuten. Alternativ kann der Vorgang manuell beendet werden, indem die ESC-Taste gedrückt wird.

Achtung: Der eingegebene Super-PIN überschreibt das Factory Passwort der Türsprechanlage ("meinsm"). Für Zugriffe auf das Interface der Mobotix muss daher nach Einrichtung des Tastenfelds der Super-PIN als Passwort für den Login verwendet werden.

Zugangscodes einrichten

https://www.youtube.com/watch?v=BqQbM3qUbZM

Nach Abschluss der Erstkonfiguration können die eingelernten RFID Karten für den Zutritt verwendet werden. Um den einzelnen Karten Zugangscodes (4-16 Ziffern; Nur 0 nicht erlaubt) zuzuweisen, müssen folgende Schritte befolgt werden:

• OK-Taste gedrückt halten bis das Tastenfeld zwei Bestätigungstöne von sich gibt. -> OK-Taste blinkt nun blau
• Admin-Karte vor das Tastenfeld halten bis ein doppelter Bestätigungston erklingt. -> Ok-Taste leuchtet konstant blau
• Schlüssel-Taste drücken. -> Schlüsseltaste leuchtet konstant blau
• Ok-Taste gedrückt halten bis der zweite Bestätigungston erklingt. -> Schlüssel-Taste und OK-Taste leuchten konstant blau
• Nun muss die Nummer der Karte ausgewählt werden, für die ein Zugangscode eingerichtet werden soll. Dabei bestimmt die Reihenfolge, in der die Karten eingelernt wurden ihre Nummer. "1" ist somit die erste eingelernte Karte usw.
• Wählen Sie nun die gewünschte Karte durch Eingabe der passenden Zahl und bestätigen Sie mittels Ok-Taste.
• Geben Sie nun den gewünschten Zugangscode ein und bestätigen Sie mit der Schlüssel-Taste
• Wiederholen Sie die Eingbabe und bestätigen Sie erneut mit der Schlüssel-Taste
• Das Tastenfeld bestätigt die Eingabe mit einem Bestätigungston und einem ringförmigen Leuchten der Tasten.

Einrichtung in evon Smart Home

Um die Mobotix Türsprechanlage mit dem Mobotix Keypad mit evon Smart Home zu verbinden, muss eine neue Sprechanlage hinzugefügt werden. Da die Zugangsdaten der Türsprechanlage durch die Installation des Tastenfeldes nicht mehr mit dem Auslieferungszustand übereinstimmen, muss dies über den manuellen Modus geschehen.

• Navigation zu "Alle Apps" Sprechanlage
• "Sprechanlage hinzufügen"
• Die Sprechanlage sollte automatisch mit der passenden IP-Adresse gefunden werden. Diese für den nächsten Schritt notieren (Es sollte sich um dieselbe Adresse handeln, die beim Reset der Mobotix Sprechanlage durchgesagt wird).
• "Manuell" wählen.
• Die notierte IP-Adresse eingeben. Nutzername ist "admin", Passwort entspricht der am Mobotix Keypad eingerichteten Super-PIN.
• Sind die Daten korrekt, sollte das Bild der Sprechanlage angezeigt werden.
• Ins ParameterPanel navigieren -> "Erweiterte Parameter" öffnen und "Sprechanlage mit Tastenfeld Konfiguration zurücksetzen" wählen.

Wurde die Wärmepumpe an betreffende Ein- Ausgänge angeschlossen, muss sie in Ihrem evon Smart Home System angelegt werden.

Wählen Sie dazu "Wärmepumpe hinzufügen".

Nun wird eine neue Wärmepumpe erstellt und kann konfiguriert werden.

Nachdem Sie eine neue Wärmepumpe in evon Smart Home angelegt haben, sollten Sie dieser zunächst einen Namen geben und sie einem Raum zuordnen.

In den Einstellungen haben Sie auch die Möglichkeit, die Funktion "Betriebsmodus für Raumklima übernehmen" zu aktivieren. Ist diese Funktion aktiv, wird bei Änderung des Betriebsmodus (Heizen/Kühlen) der Wärmepumpe auch der Modus des Raumklimas in den Einstellungen angepasst.

Um die angebundene Wärmepumpe zu steuern oder ihren aktuellen Status zu erhalten, müssen Sie die passenden Ein- und Ausgänge auswählen, über die sie an Ihr evon Smart Home System angeschlossen wurde.

Über die digitalen Eingänge haben Sie die Möglichkeit, den Status folgender Werte zu erhalten:

Ein/Aus
Stellt den aktuellen Betriebszustand dar.

Modus (Heizen/Kühlen)
Der aktuelle Betriebsmodus der Wärmepumpe.

Störung
Wird verwendet um eine Störung der Pumpe zu melden.

Da nicht jede Wärmepumpe die digitalen Signale gleich handhabt, können Sie für jeden Eingang einstellen, wie diese interpretiert werden.

Über die digitalen Ausgänge haben Sie die Möglichkeit, den Status folgender Werte zu ändern:

Ein/Aus
Stellt den aktuellen Betriebszustand dar. Dieser Ausgang ist zwingend erforderlich um die Wärmepumpe in Betrieb zu nehmen und die anderen Bedienelemente zu aktivieren.

Modus (Heizen/Kühlen)
Der aktuelle Betriebsmodus der Wärmepumpe.

Auch hier kann eingestellt werden, wie die Signale interpretiert werden.

Steuerung der Betriebsstufe
Für die Steuerung der Betriebsstufe können Sie zwischen analogem oder digitalem Ausgang wählen. Bei analoger Steuerung benötigen Sie nur einen einzelnen Ausgang über den sich die Betriebsstufe in 10 Stufen regeln lässt.

Bei der Verwendung von digitalen Ausgängen werden 3 einzelne digitale Ausgänge benötigt, über die die Wärmepumpe in 3 Stufen geregelt werden kann.

In der Bedienoberfläche der Wärmepumpe, wird der aktuelle Status des Gerätes angezeigt. Abhängig davon, ob die digitalen Eingänge für das Auslesen der Werte verwendet werden, bezieht die Wärmepumpe diese Informationen entweder von den Eingängen, oder von den an die Ausgänge geschickten Signalen.

Ist die Wärmepumpe nicht aktiv oder kein digitaler Ausgang für die Schaltung des Betriebsstatus konfiguriert, sind alle hier sichtbaren Bedienelemente ausgegraut und nicht verwendbar. Außerdem müssen die digitalen/analogen Ausgänge der betreffenden Bedienelemente konfiguriert worden sein, um diese zu aktivieren.

Je nachdem, ob die Betriebsstufe der Wärmepumpe über einen analogen oder 3 digitale Ausgänge geschalten wird, ändert sich das zugehörige Bedienelement auf eine 10- oder 3-stufige Anzeige.

Hält man den Finger oder klickt länger auf das ObjectPanel der Wärmepumpe, kann im erscheinenden Menü die Größe des Panels umgestellt werden. In der großen Version ist zusätzlich das Bedienelement für die Steuerung der Betriebsstufe sichtbar.
