Elemente

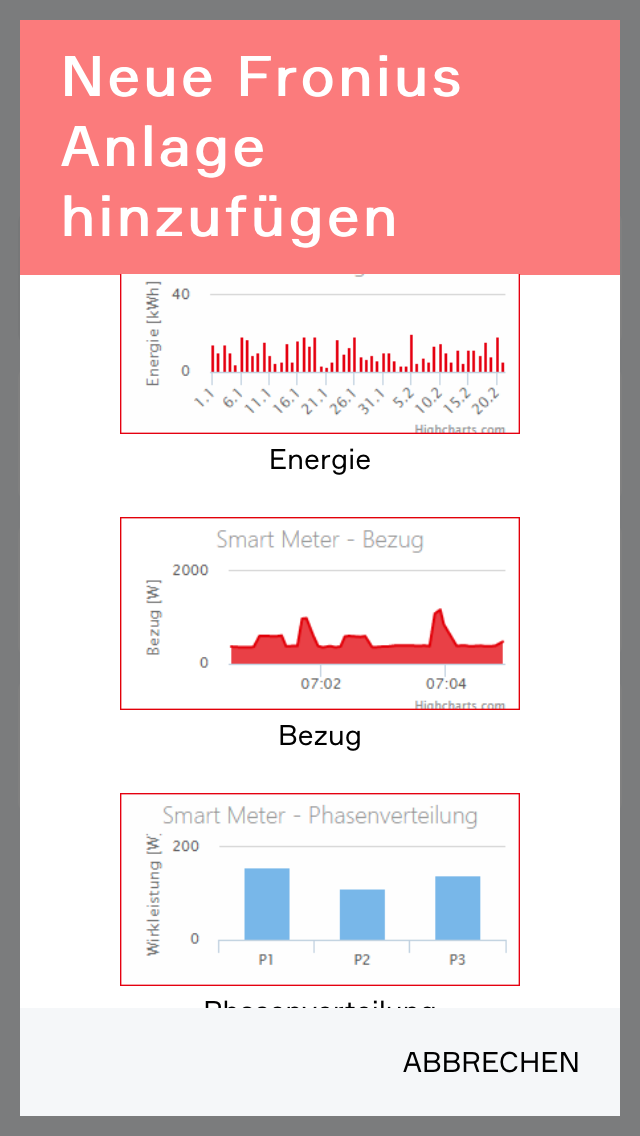

Sobald eine PV Anlage zum System hinzugefügt wurde kann über den Button „hinzufügen“ entschieden werden, welche Panels zusätzlich angezeigt werden sollen.

Hier hat man die Auswahl zwischen „Mein Fronius“, einer Ansicht über die aktuellen Energieflüsse im System, „Auslastung“ (des Inverters), „Energie“, „Bezug“ und „Phasenverteilung“.

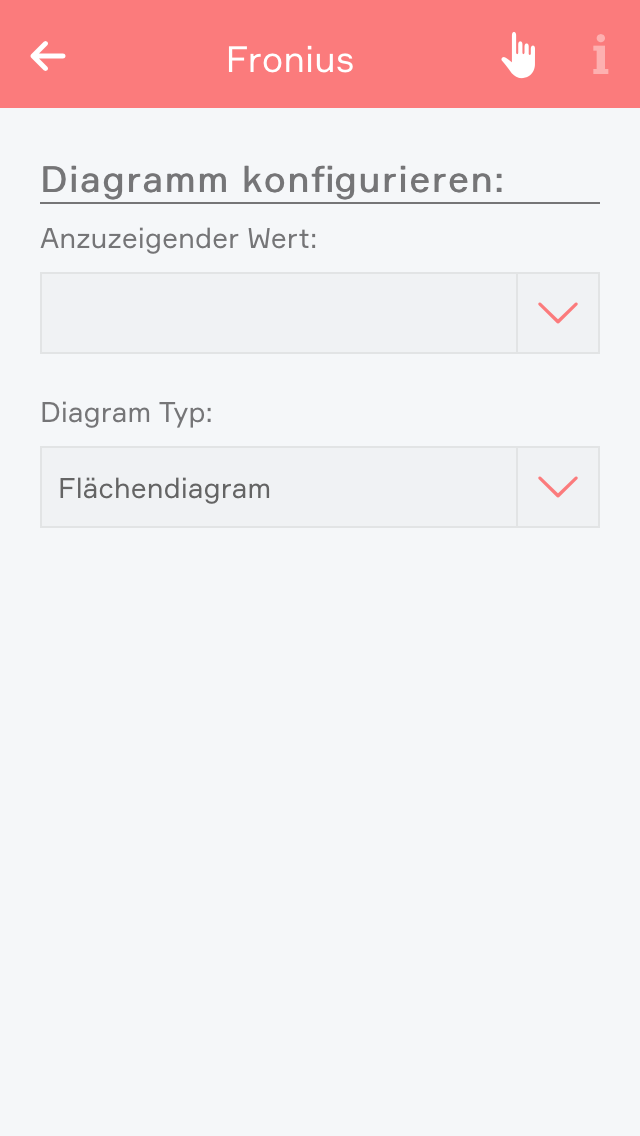

Außerdem steht ein Dynamisches Diagramm zur Verfügung welches vom Benutzer selbst konfiguriert werden kann. Hier hat man eine Auswahl verschiedener Werte und Diagrammtypen.

Alle Panels lassen sich auch über langen Klick auf das Panel auf den Homescreen legen.

Bedienung

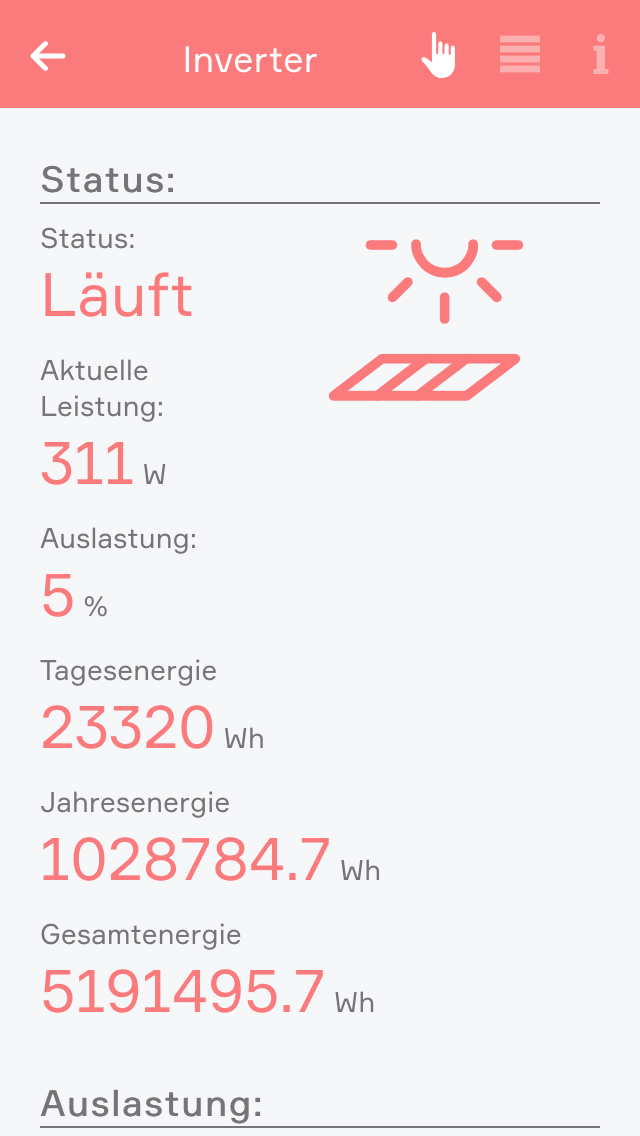

Im ersten Bereich der Detailansicht (dem Operator Panel) werden die wichtigsten Werte visualisiert.

Außerdem werden die Auslastung und die Energiewerte für Jahr, Monat und Woche als Diagramm angezeigt.

Konfiguration

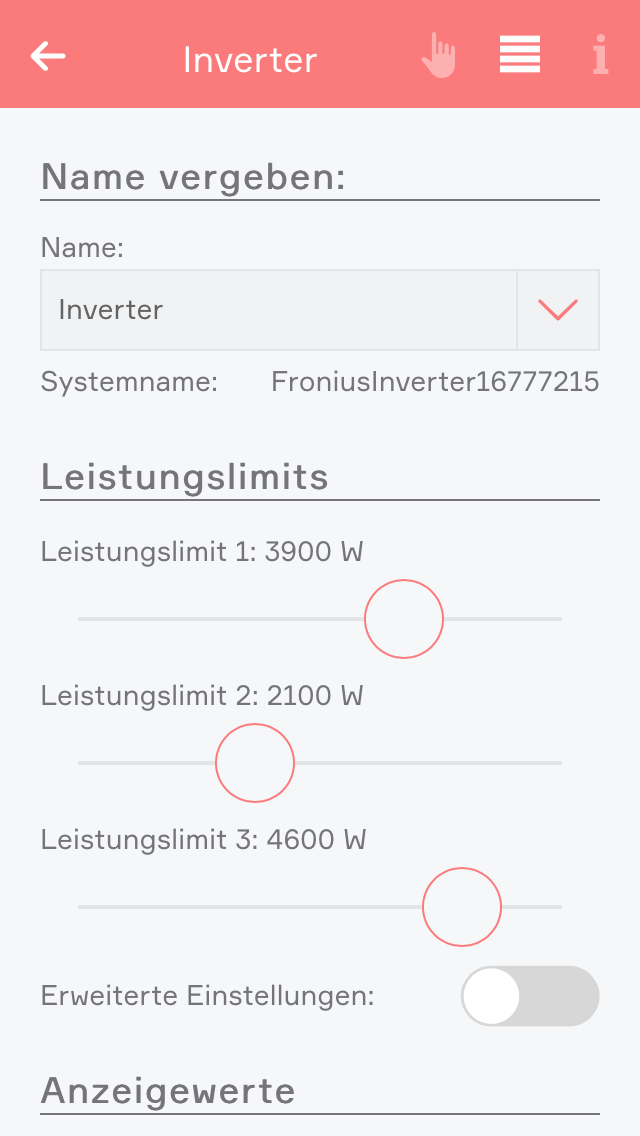

Im zweiten Teil der Detailansicht (dem Parameter Panel) können Detailwerte eingesehen werden und Grenzwerte eingestellt werden. Als Grenzwerte können 3 Leistungslimits eingestellt werden, welche bei Überschreitung und Unterschreitung des Wertes ein Event werfen.

Detailwerte
Listet Werte die von einem Inverter im System genützt werden können.

Szenen
Der Inverter bietet für die Leistungsgrenzen 1, 2 und 3 ein Event für das Über- bzw. Unterschreiten des Grenzwerts.

Bedienung

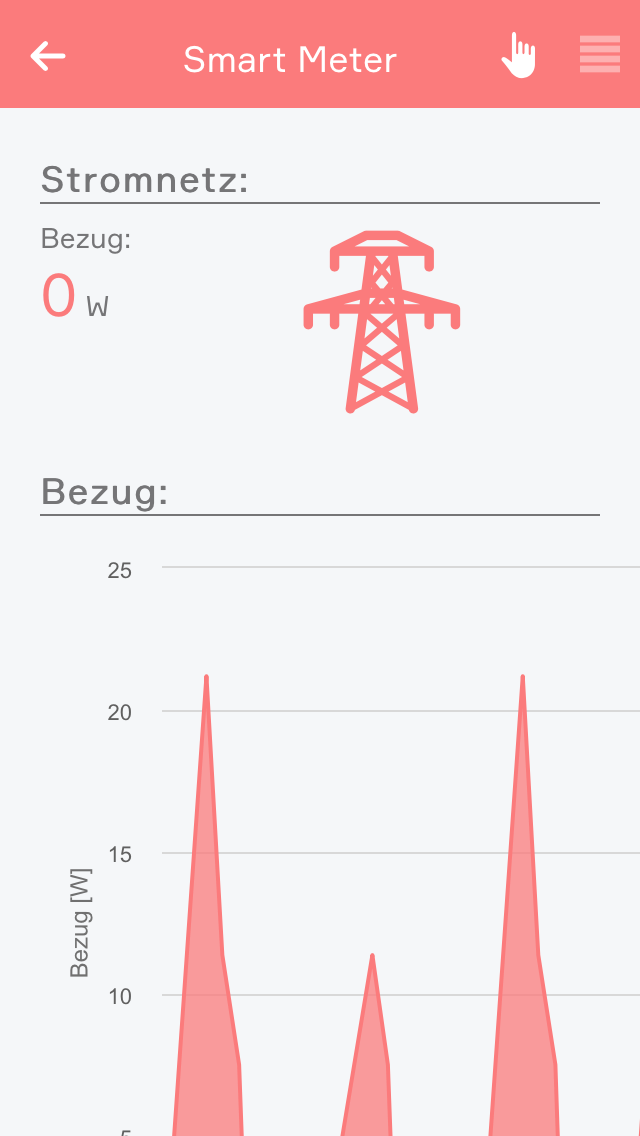

Im Operator Panel des Smart Meter wird die aktuelle Einspeisung bzw. der aktuelle Bezug vom / ins Stromnetz angezeigt und als Flächendiagram visualisiert.

Konfiguration

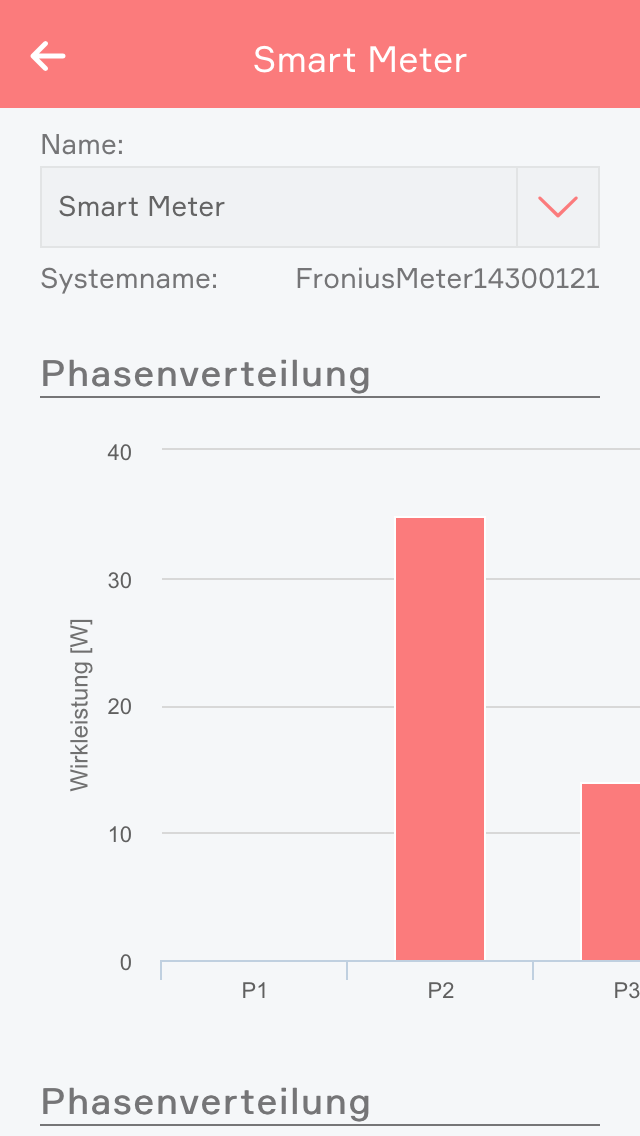

Im Parameter Panel wird die Phasenverteilung als Balkendiagram visualisiert und es können Grenzwerte für die Netzeinspeisung bzw. den Netzbezug eingestellt werden welche bei Überschreitung bzw. Unterschreitung des Wertes ein Event werfen. Außerdem werden alle Detailwerte des Smart Meter angezeigt.

Detailwerte
Listet Werte die von einem Smart Meter im System genützt werden können.

Szenen
Das Smart Meter bietet Events für das Überschreiten bzw. Unterschreiten des Netzbezug Grenzwertes und des Netzeinspeisungs Grenzwertes.

Bedienung

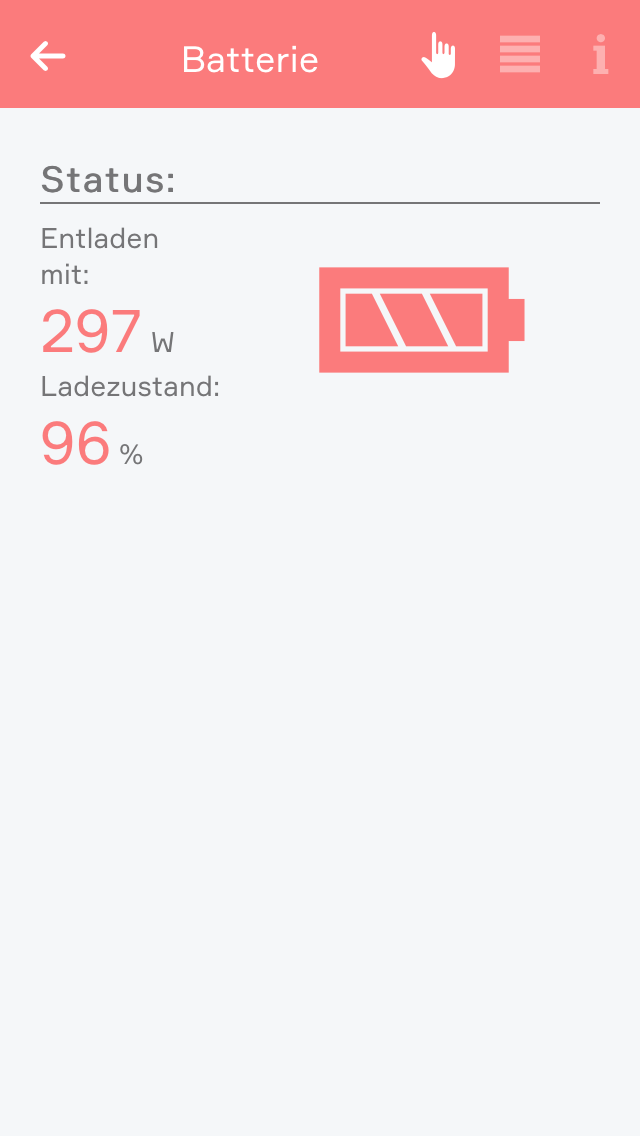

Im Operator Panel wird angezeigt mit wie viel Watt die Batterie gerade geladen / entladen wird und wie weit die Batterie bereits geladen ist.

Konfiguration

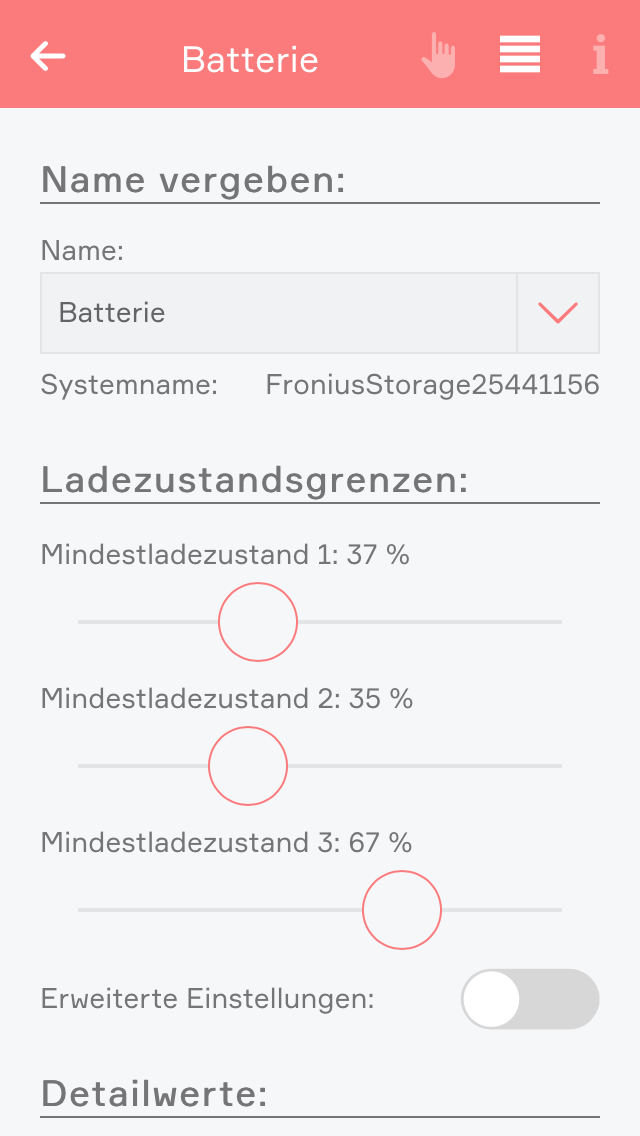

Im Parameter Panel können die Grenzen für den Mindestladezustand der Batterie eingestellt werden, welche bei Überschreiten bzw. Unterschreiten ein Event werfen. Außerdem kann man die Detailwerte der Batterie einsehen.

Detailwerte
Listet Werte die von einer Batterie im System genützt werden können.

Szenen
Die Batterie bietet Events für das Überschreiten bzw. Unterschreiten der Mindestladung.
