Wetterstation

Die evon Smart Home Wetterstation ist eine einfache Möglichkeit lokale Wetterdaten zu erhalten und diese in Ihrem evon Smart Home System zu nutzen.

Achtung: Dies ist eine veraltete Version! Zur aktuellen Version geht es hier.

Sie finden die App „Wetterstation“ unter „Alle Apps“ – „Wetterstation“.

Um diese Wetterstation zu verwenden, öffnen Sie die “Globalen Einstellungen” (“Alle Apps” – “Einstellungen” – “Globale Einstellungen”) und ziehen dort die Wetterstation bei Wind, Regen, Außentemperatur und Tageslicht an die erste Stelle (es ist auch möglich diese Wetterstation z.B. nur für den Wind zu verwenden).

Erstellen

Zur Inbetriebnahme der evon Smart Home Wetterstation, führen Sie bitte die nachfolgenden Punkte aus.

Montage
Montieren Sie die Wetterstation wie in der Dokumentation beschrieben (Achten Sie dabei auf die Ausrichtung und die Abstände bei der Montage).

Verbinden
Verbinden Sie die 2-Draht Busleitung der evon Smart Home Wetterstation mit der evon Smart Home CPU iX800 – Achten Sie dabei auf die richtige Polarität (A-B) (empfohlenes Kabel: J-Y(ST)Y 2 x 2 x 0,8).

Versorgung
Versorgen Sie die evon Smart Home Wetterstation mit Spannung (siehe Dokumentation).

Hinzufügen
Fügen Sie eine neue Wetterstation hinzu. Wenn Sie alles richtig gemacht haben, wird eine Verbindung aufgebaut und Ihre Wetterdaten werden jede Sekunde aktualisiert.

Achtung, es kann nur eine Wetterstation an der CPU iX800 betrieben werden

Konfiguration

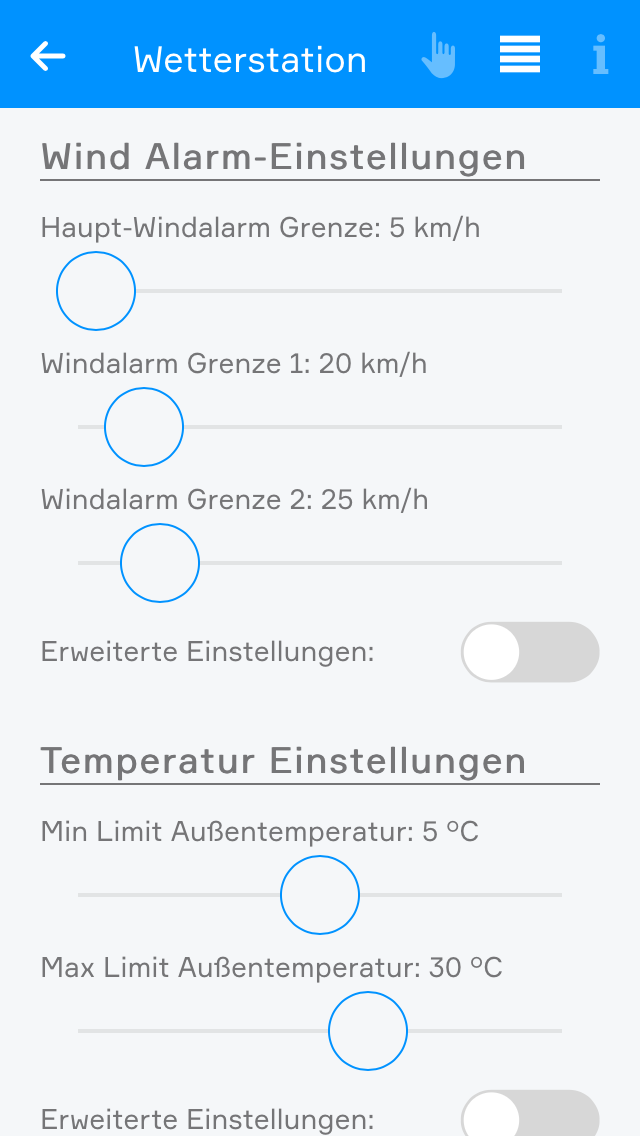

Wind Alarm Einstellungen
Unter Wind Alarm Einstellungen stellen Sie ein, ab welcher Windgeschwindigkeit Alarm ausgelöst wird. Zusätzlich dazu können Sie eine Hysterese definieren, sodass der Windalarm nicht ununterbrochen gestartet und beendet wird, falls der Wert gerade um die eingestellte Windgeschwindigkeit hin und her schwankt. Wenn Sie wollen, dass der Windalarm erst nach einer bestimmten Zeit aktiviert wird, so müssen Sie eine Verzögerung angeben. D.h. die Windgeschwindigkeit muss für diese Zeit größer als die eingestellte Geschwindigkeit bei “Windgeschwindigkeit Alarm” sein, sodass Windalarm ausgelöst wird.

Haupt-Windalarm: Dieser Grenzwert wird als Standard-Alarmwert für Beschattungselemente verwendet. Dieser Wert wird auch in den Globalen-Einstellungen verwendet.

Windalarm Grenze 1/2: Diese Grenzwerte können in Szenen frei verwendet werden. Als Beispiel kann hier der Sturmschutz von Markisen genannt werden, der vielleicht auf einen niedrigeren Wert eingestellt werden muss.

Dämmerungs Einstellungen
Hier können Sie einstellen ab welchem Helligkeitswert Dämmerung aktiv bzw. inaktiv ist. Hysterese und Verzögerung werden Ihnen im vorherigen Punkt erklärt.

Bedienung

Im Operatorpanel der Wetterstation befinden sich mehrere Statistiken und Charts, über die Sie den Verlauf der gemessenen Werte ablesen können.

Szenen

Die Wetterstation bietet folgende Auslöser für evon Smart Home Szenen (Wenn...):

  • Aufgehört zu regnen: Das Ende des Niederschlags wurde erkannt
  • Außentemperatur Max-Limit überschritten: Das konfigurierte Max-Limit der Außentemperatur wurde überschritten
  • Außentemperatur Min-Limit unterschritten: Das konfigurierte Min-Limit der Außentemperatur wurde unterschritten
  • Regen (Niederschlag) erkannt: Der Beginn des Niederschlags wurde erkannt
  • Sonnenaufgang: Der Sonnenaufgang wurde erkannt
  • Sonneneinstrahlung-Ost Max-Limit überschritten: Das konfigurierte Sonnenstrahlung Max-Limit im Osten wurde überschritten
  • Sonneneinstrahlung-Ost Min-Limit unterschritten: Das konfigurierte Sonnenstrahlung Min-Limit im Osten wurde unterschritten
  • Sonneneinstrahlung-Süd Max-Limit überschritten: Das konfigurierte Sonnenstrahlung Max-Limit im Süden wurde überschritten
  • Sonneneinstrahlung-Süd Min-Limit unterschritten: Das konfigurierte Sonnenstrahlung Min-Limit im Süden wurde unterschritten
  • Sonneneinstrahlung-West Max-Limit überschritten: Das konfigurierte Sonnenstrahlung Max-Limit im Westen wurde überschritten
  • Sonneneinstrahlung-West Min-Limit unterschritten: Das konfigurierte Sonnenstrahlung Min-Limit im Westen wurde unterschritten
  • Sonnenuntergang: Der Sonnenuntergang wurde erkannt
  • Sturm erkannt: Das konfigurierte Wind-Limit wurde überschritten
  • Sturm vorbei: Das konfigurierte Wind-Limit wurde unterschritten
  • Windalarm Grenze 1 überschritten: Das konfigurierte Wind-Limit für Grenze 1 wurde überschritten
  • Windalarm Grenze 1 unterschritten: Das konfigurierte Wind-Limit für Grenze 1 wurde unterschritten
  • Windalarm Grenze 2 überschritten: Das konfigurierte Wind-Limit für Grenze 2 wurde überschritten
  • Windalarm Grenze 2 unterschritten: Das konfigurierte Wind-Limit für Grenze 2 wurde unterschritten

Proxy

Neben der lokalen Wetterstation haben Sie außerdem die Möglichkeit zusätzlich eine Proxy-Wetterstation zu erstellen. Diese gibt Ihnen die Möglichkeit, Daten von Wetterstationen zu erhalten, die sich entweder auf dem gleichen oder auf einem anderen Controller befinden.

Für das Erstellen einer Proxy-Wetterstation gehen Sie zu Beginn wie bei der lokalen Wetterstation vor und drücken auf "Hinzufügen". Sollten Sie auf dem Controller bereits eine Wetterstation eingerichtet oder ein anderes Gerät an der Hauptschnittstelle des Controllers angeschlossen haben, werden Sie automatisch darüber informiert und können direkt eine Proxy-Wetterstation erstellen. Sollten Sie noch keine lokale Wetterstation installiert haben, müssen Sie ins Operator Panel navigieren und ganz unten beim Drop Down den Typ auf Proxy-Wetterstation wechseln.

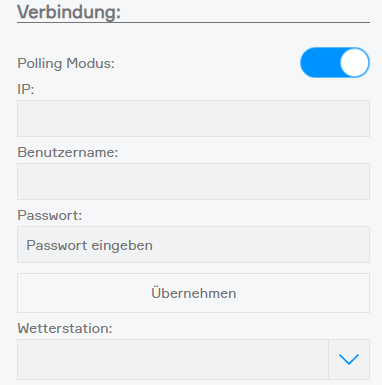

Im Parameter Panel finden Sie nun den Bereich "Verbindung" wo die Daten einer lokalen Wetterstation eingetragen werden müssen. Nach erfolgreicher Konfiguration bietet die Proxy-Wetterstation die Funktionalitäten einer lokalen.
