Konfiguration

Allgemein

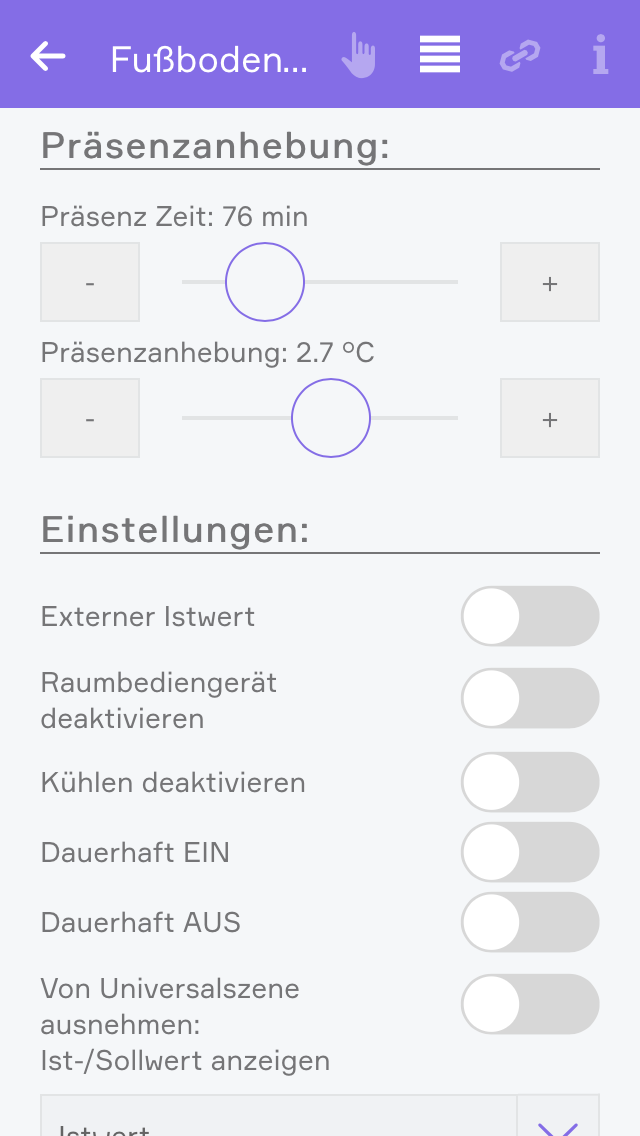

C1144 (bis Firmware 3.x):

Raumbediengerät deaktivieren
Mit dieser Einstellung können Sie Ihr angeschlossenes Raumbediengerät deaktivieren. Dadurch wird nur noch der Istwert übernommen und alle anderen Werte des Raumbediengeräts ignoriert.

Kühlen deaktivieren
Mit dieser Einstellung deaktivieren Sie die Kühlfunktion für das Raumklimagerät. Dadurch wird auch der Kühlbetrieb aus den globalen Einstellungen ignoriert.

Dauerhaft EIN/AUS
Unabhängig von der aktuellen Temperatur und der aktuellen Betriebsart kann der Ventilausgang hiermit dauerhaft ein- bzw. ausgeschaltet werden.

Von Universalszene ausnehmen
Als Universalszenen gilt beispielsweise die Funktion „Alle Energiesparmodus“. Wenn Sie eine Raumklimazone nicht durch die Zentralfunktion schalten wollen, aktivieren Sie einfach diese Option.

Ist-/Sollwert anzeigen
Hier geben Sie an ob im Objectpanel der aktuelle Ist- oder Sollwert angezeigt werden soll.

Reserve
Wenn an einem Modul nicht alle Raumklimakanäle angeschlossen sind, werden für dieses Modul trotzdem alle vier Steuerelemente angezeigt. Um diese unbelegten Steuerelemente auszublenden, können Sie sie als Reserve markieren. Über die App “Hardware” (“Alle Apps” – “Hardware”) können Sie ausgeblendete Elemente wieder einblenden.

C1144 (ab Firmware 4.0):

Kühl-/Heizfunktion deaktivieren
Lässt den Ausgang abfallen und sperrt ihn

Heiz-/Kühlfunktion autark deaktivieren
Solange die Verbindung zum Controller ausgefallen ist, wird der Ausgang inaktiv geschaltet

Von globaler Heiz-/Kühlumschaltung ausnehmen
Erlaubt das Ändern des Heiz/Kühlmodus unabhängig von den Globalen Einstellungen

C1244 (bis Firmware 3.x):

Externer Istwert
Wenn Sie ein Modul vom Typ C1244 haben, aktivieren Sie diese Einstellungen um den Istwert von einer anderen Quelle als einem angeschlossenen PT1000 zu beziehen. Dazu müssen Sie anschließend eine Quelle im Linkpanel auswählen.

C1244 (ab Firmware 4.0):

Gleiche Einstellungen wie C1144 (ab Firmware 4.0)

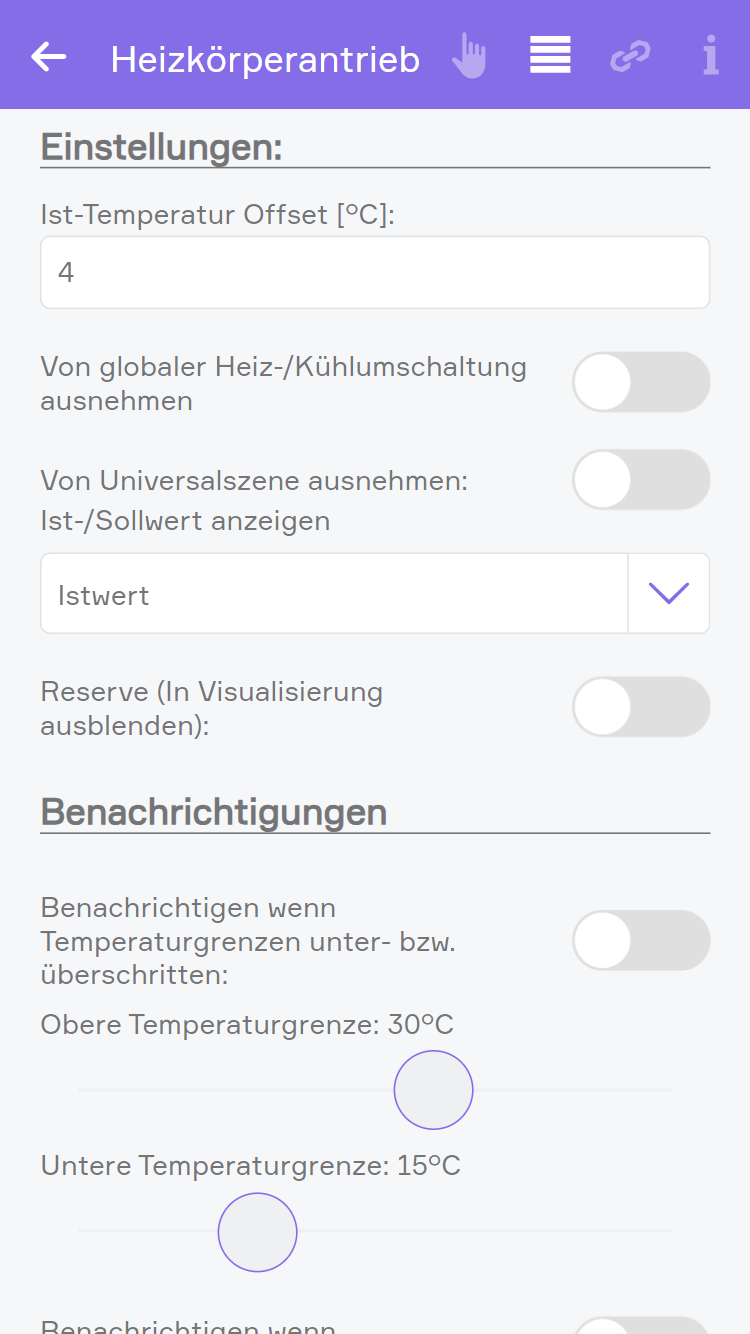

Heizkörperantrieb:

Die einzelnen Einstellungen haben die gleiche Funktion wie bereits oberhalb beschrieben

Sollwerte

Hier stellen Sie die Sollwerte für die verschiedenen Betriebsmodi ein.

Mit Klick auf den Button “Diese Sollwerte für die gesamte Raumklima übernehmen” öffnet sich ein Dialog, mit dem man die in diesem Raumklimaelement eingestellten Sollwerte für jedes andere Element auch übernehmen kann.

Bei einem Heizkörperantrieb können zum Heizen drei Sollwerte eingestellt werden (Komfortbetrieb, Energiesparbetrieb, Frostschutzbetrieb).

Bei einem C1144 oder C1244 Modul mit Firmware kleiner als 4.0 kann zudem ein Sollwert für den Kühlbetrieb eingestellt werden.

Bei C1144 und C1244 mit Firmware 4.0 oder höher stehen statt des Kühlsollwertes drei Sollwerte zur Verfügung:

  • Komfortbetrieb (Kühlen)
  • Energiesparbetrieb (Kühlen)
  • Hitzeschutzbetrieb
Temperaturquelle

Bei einem Heizkörperantrieb kann zudem eine externe Temperaturquelle gewählt werden. Wenn keine externe Temperaturquelle ausgewählt ist, wird die aktuelle Temperatur vom Heizkörperantrieb geliefert.

Präsenzanhebung

Wenn ein Raumbedinegerät an einem C1144 Modul angeschlossen ist und auf diesem Gerät auf den Präsenztaster geklickt wird, so wird der Sollwert der Raumtemperatur für den eingestellten Zeitraum um den eingestellten Wert erhöht.

Temperaturgrenze

Im Punkt „Benachrichtigung“ kann eine Temperaturgrenze angegeben werden, d.h. es kann nun mit einer Szene darauf reagiert werden, wenn diese Grenzen unter- bzw. überschritten wurde. Zusätzlich kann über “Benachrichtigen wenn Temperaturgrenzen unter- bzw. überschritten” die Benachrichtigungen für über- bzw. unterschreiten dieser Grenzen aktiviert werden.
Ist der Temperaturunterschied zu hoch, wird im "Object Panel" und im "Operator Panel" ein Warnhinweis angezeigt. Mit der Option "Warnen wenn Temperaturunterschied bei anderem Betrieb zu hoch ist" kann der Warnhinweis ausgeblendet werden. Es ist zu beachten, dass diese Option keinen Einfluss hat, wenn im Raumklima die Einstellungen "Kühlfunktion deaktivieren" und "Heizfunktion deaktivieren" nicht aktiviert sind. Weitere Informationen

Regler

Bei C1144 und C1244 Modulen mit Firmware 4.0 oder höher kann die Art des Reglers eingestellt werden. Dieser kann entweder als Zweipunkt oder PWM Regler konfiguriert werden.

Zweipunkt Regler
Der Zweipunkt Regler ist die einfachste Form eine Heiz- oder Kühl-Regelung zu realisieren. Der Zweipunktregler vergleicht den Istwert mit dem Sollwert und schaltet in Abhängigkeit der Hysterese den Ausgang bei Überschreitung oder Unterschreitung Aus oder Ein. Die Hysterese dient dazu die Schalthäufigkeit (Frequenz) des Ausgangs zu begrenzen.

Folgende Einstellungen können gesetzt werden:

  • Hysterese Heizen
    Die Hysterese beim Heizen definiert den Totbereich zum Umschalten des Zustandes. Bei einem Sollwert von 22° und einer Hysterese von 1°, schaltet die Heizung bereits bei 21.5° ein und erst bei 22.5° wieder aus. Das verhindert das Schwingen des Ausganges.
  • Hysterese Kühlen
    Gleich wie beim Heizen kann auch eine Hysterese zum Kühlen eingestellt werden.

PWM Regler
Der PWM Regler (Pulsweitenmodulations-Regler) ist eine erweiterte Möglichkeit zur Regelung von Heiz- oder Kühlsystemen. Der PWM Regler nützt die Trägheit von Systemen aus, um im Vergleich zum Zweipunktregler (Ein, Aus) sehr viele Ausgangszustände abbilden zu können. Der PWM Regler arbeitet dabei auch nur mit einem digitalen Ausgangssignal, dieses wird jedoch innerhalb einer definierten Periodendauer so geschaltet, dass in Abhängigkeit der Soll-/Ist-Temperaturabweichung der Ausgang mit unterschiedlichen Puls- (Ein) und Pausenzeiten (Aus) angesteuert wird. Ein träges System (z.B.: Thermostellantrieb in einer Fußbodenheizung) kann durch diese Art sehr intelligent von 0-100% geregelt werden.

Beispielhafte Funktionserklärung:
Solltemperatur 22°C, Isttemperatur 21,3° ergibt eine Abweichung von 0,7°C. 0,7 + Offset von 0,2 multipliziert mit einem Kp von 100 ergibt einen Wert von 90%. Der PWM Regler wird in diesem Fall bei einer Periodendauer von 300sec (5min) den Ausgang (Ventil) 270sec aktiv ansteuern (90% von 300sec).

  • Periodendauer
    Die Periodendauer definiert den gesamten Zeitbereich für die Berechnung der Puls- Pausenzeit. Die Periodendauer muss der Zeitdauer für das vollständige Ansprechen des verknüpften Ausgangs entsprechen.
    Beispiel Thermostellantrieb: Die Periodendauer entspricht der Zeit welche vergeht, bis der Stellantrieb nach der Ansteuerung vollständig geöffnet ist.
    Beispiel Infrarotheizung: Die Periodendauer entspricht der Zeit welche vergeht, bis das Panel nach der Ansteuerung die maximale Heizleistung /Wärme abstrahlt.

  • Kp
    Der Verstärkungsfaktor Kp definiert die Verstärkung des berechneten Ausgangswertes (Pulse/Pause) in Abhängigkeit von Soll-/Isttemperatur. Eine Erhöhung von Kp führt bei gleichbleibender Abweichung von Soll-/Isttemperatur zu einem erhöhten Ausgangswert. Kp kann somit als ein Multiplikationsfaktor der Abweichung betrachtet werden.

  • Offset
    Eine reine Multiplikation über den Verstärkungsfaktor Kp würde nicht zum genauen erreichen von Solltemperatur gleich Isttemperatur führen. Der Offset führt somit eine leichte Manipulation der berechneten Temperaturabweichung aus und führt somit zur schnelleren Erreichung der gewünschten Isttemperatur. Der Wert für das Offset sollte im Regelfall immer unter 1°C ausreichend sein.

Expertenmodus

Bei den Klimamodulen C1144 und C1244 mit Firmware Version 4.0 oder höher steht ein Expertenmodus zur Verfügung über welchen die allgemeine Konfiguration des Moduls erfolgt. Dieser muss direkt im Modul unter Hardware konfiguriert werden.

Expertenmodus
Wenn der Expertenmodus aktiviert ist kann der Modus des Moduls und die Ein und Ausgänge entsprechend der tatsächlichen Ein- und Ausgänge konfiguriert werden.
Außerdem werden dann auch in der Detailansicht des Moduls die Ein- und Ausgänge angezeigt.
Konfigurationsmodus
Der Konfigurationsmodus kann auf folgende Werte eingestellt werden, welche weiter unten erklärt werden:

  • 4 Räume (Standard)
  • 2 Räume
  • Universal
  • Ohne Autark Funktion

Durch Auswahl von DI/AI 1-4 können die Eingänge konfiguriert werden.
Istwertquelle
Definiert von wo der Istwert für den Regler kommt. Je nach Modus stehen folgende Werte zur Verfügung:

  • DI/AI 1-4
    Nimmt den Wert des jeweiligen Eingangs
  • Externer Temperaturfühler
    Nimmt den Wert, welcher im Parameter Panel des entsprechenden Raumklimas eingestellt wurde.

Eingangsmodus
Definiert was am Eingang angeschlossen ist. Je nach Modus stehen folgende Werte zur Verfügung:

  • Raumbediengerät
    Standard evon Smart Home Raumbediengerät.
  • Raumbediengerät - Nur Temperaturfühler
    Bei Temperaturfühlern an einem C1244 Moduls oder bei evon Smart Home Raumbediengeräten welche nur einen Temperaturfühler verbaut haben.
  • Sperrkontakt
    Ein Kontakt welcher die konfigurierten Ausgänge sperrt. Zum Beispiel ein Taupunktwächter zum Sperren der Kühlung.
  • DI/AI
    In diesem Modus kann der Ausgang wie ein Digitaler/Analoger Eingang verwendet werden.

Durch das zusätzliche "L" bei Raumbediengeräten wird eine Light-Variante symbolisiert. Dabei handelt es sich um einfache Temperaturfühler.

Durch Auswahl von DO 1-4 können die Ausgänge konfiguriert werden.
Ausgangsmodus
Definiert was am Ausgang angeschlossen ist. Je nach Modus stehen folgende Werte zur Verfügung:

  • Ventil Heizen
    Ventil welches nur zum Heizen verwendet wird.
  • Ventil Kühlen
    Ventil welches nur zum Kühlen verwendet wird.
  • Ventil Heizen/Kühlen
    Ventil welches zum Heizen und Kühlen verwendet wird.
  • DO
    In diesem Modus kann der Ausgang wie ein Digitaler Ausgang verwendet werden.

Sperrkontakt
Definiert durch welchen Sperrkontakt das Ventil gesperrt werden soll. Dafür muss ein entsprechender Eingang als Sperrkontakt konfiguriert sein.

Sperrkontakte können nur beim Modul C1144 verwendet werden.

Modus: 4 Räume (Standard)
Dieser Modus eignet sich für Räume in welchem nur ein Ventil zum Heizen und/oder Kühlen verwendet wird. Wie zum Beispiel bei der Standard Fußbodenheizung.
Somit können 4 Räume auf einem Modul konfiguriert werden.

In diesem Modus kann kein Sperrkontakt vergeben werden.

Modus: 2 Räume
Dieser Modus eignet sich für Räume, in welchen zwei getrennte Ventile verwendet werden. Zum Beispiel ein Ventil zum Heizen und ein Ventil zum Kühlen.
Somit können 2 Räume konfiguriert werden.

Hier kann Eingang 2 und Eingang 4 als Sperrkontakt oder Digitaler Eingang verwendet werden.

Modus: Universal
Dieser Modus eignet sich für Räume in welchen ein Mehrstufiges Heiz- oder Kühlsystem vorhanden ist. Zum Beispiel wenn über den Fußboden geheizt und gekühlt wird und zusätzlich über die Decke gekühlt wird oder bei einer gestaffelten Infrarot Heizung über Fußboden, Decke und Wand.

Hier kann für die Eingänge 2-4 die davor liegenden Eingänge als Istwert verwendet werden, wenn zum Beispiel das Raumbediengerät am Eingang 1 angeschlossen wurde. Die anderen Eingänge können dann als Sperrkontakte oder Digitale Eingänge verwendet werden.

In diesem Modus wird pro Regelkreis ein eigener Regler angelegt, um eine erleichterte Bedienung zu erhalten, können diese in einer Zonenregelung zusammengefasst werden.

Zusätzlich ist es durch Klick auf den Verknüpfungs-Button möglich, zwei Kanäle zu einer gemeinsamen Regelung zusammenzufügen um beispielsweise eigene Heiz- und Kühlventile mit einer Regelung verwenden zu können.

Modus: Ohne Autark Funktion
In diesem Modus werden die Regler am Modul deaktiviert. Dann werden die Ein- und Ausgänge wie Digitale Ein- und Ausgänge verwendet und müssen zum Beispiel über die Logik ausgewertet und geschalten werden.

Wenn sich das Modul im Expertenmodus befindet kann in der Anzeige der Kanäle, in den Parametern des Raumbediengerätes oder des Temperaturfühlers eine Korrektur des Istwertes eingestellt werden. Dadurch wird der vom Sensor gemessene Istwert um den eingestellten Wert erhöht/vermindert.
