Erstellen

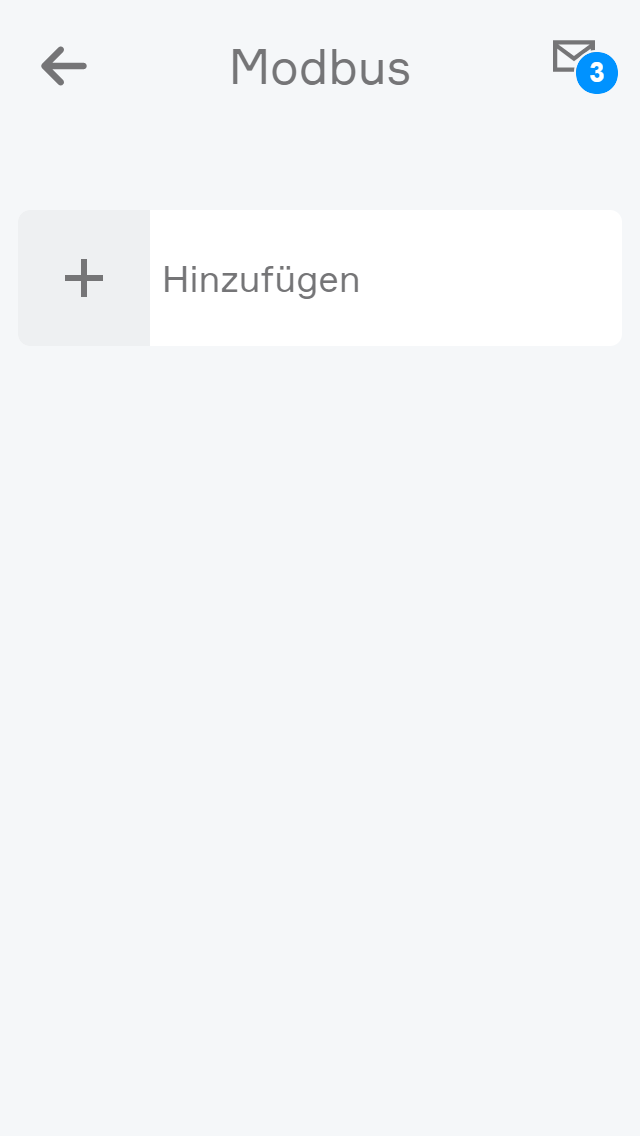

Um ein Modbus Gerät auszuwählen, klicken Sie auf die Schaltfläche „Hinzufügen“.

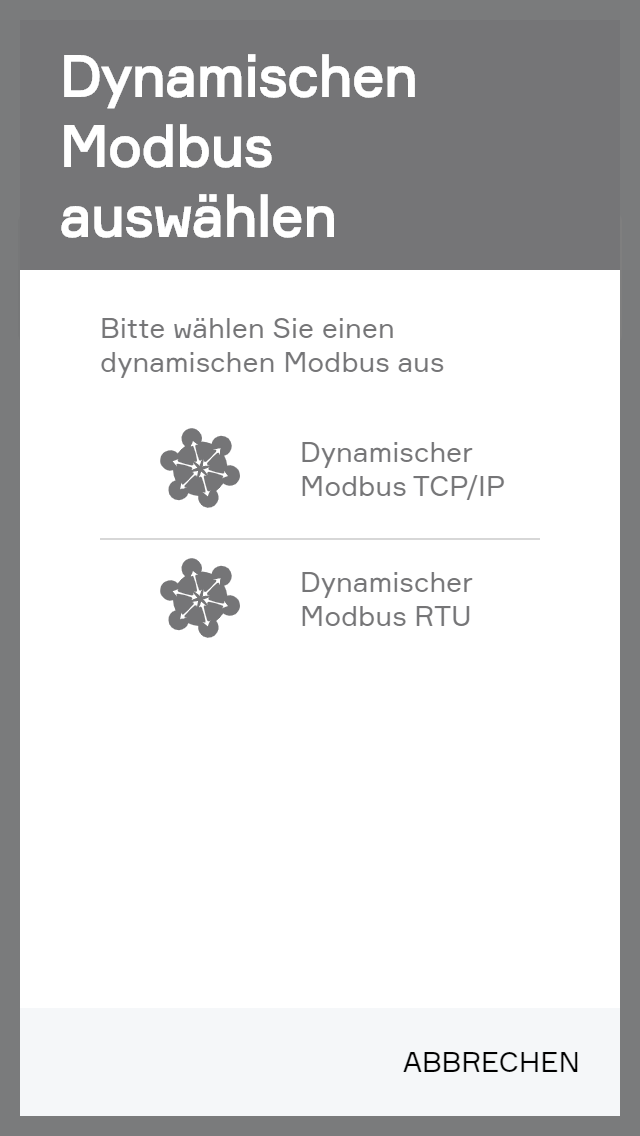

Nun öffnet sich ein Fenster, in dem Sie auswählen können, ob Sie ein Modbus TCP/IP oder RTU Gerät einbinden wollen.

Bei der Auswahl „Dynamischer Modbus TCP/IP“ wird eine Gerätevorlage erstellt, in welcher alle Konfigurationen vorgenommen werden können.

Bei einem Klick auf „Dynamischer Modbus RTU“ hingegen, werden Sie Schritt für Schritt durch die Konfiguration Ihres Geräts geleitet.

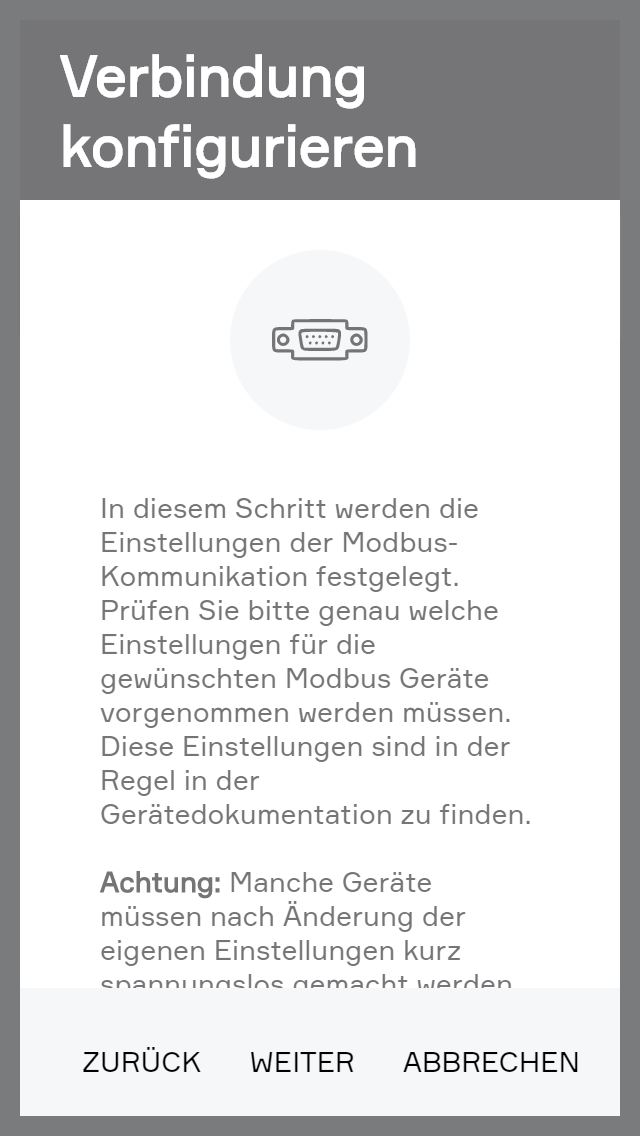

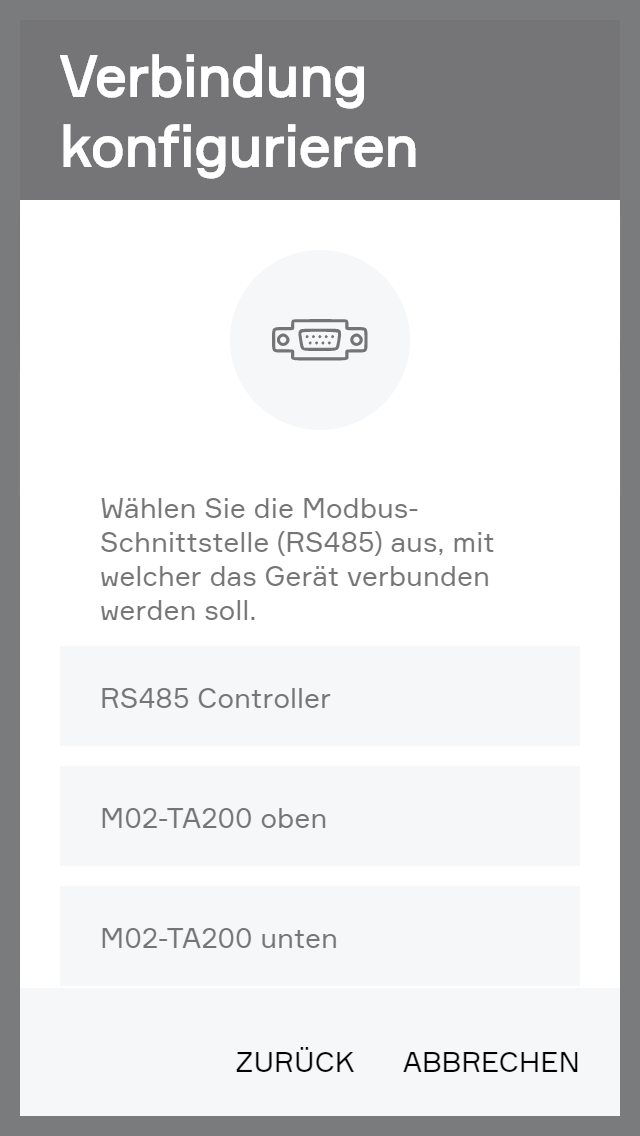

Nach einem Klick auf "Weiter", kann die Schnittstelle ausgewählt werden, an die das zu konfigurierende Gerät angeschlossen wurde.

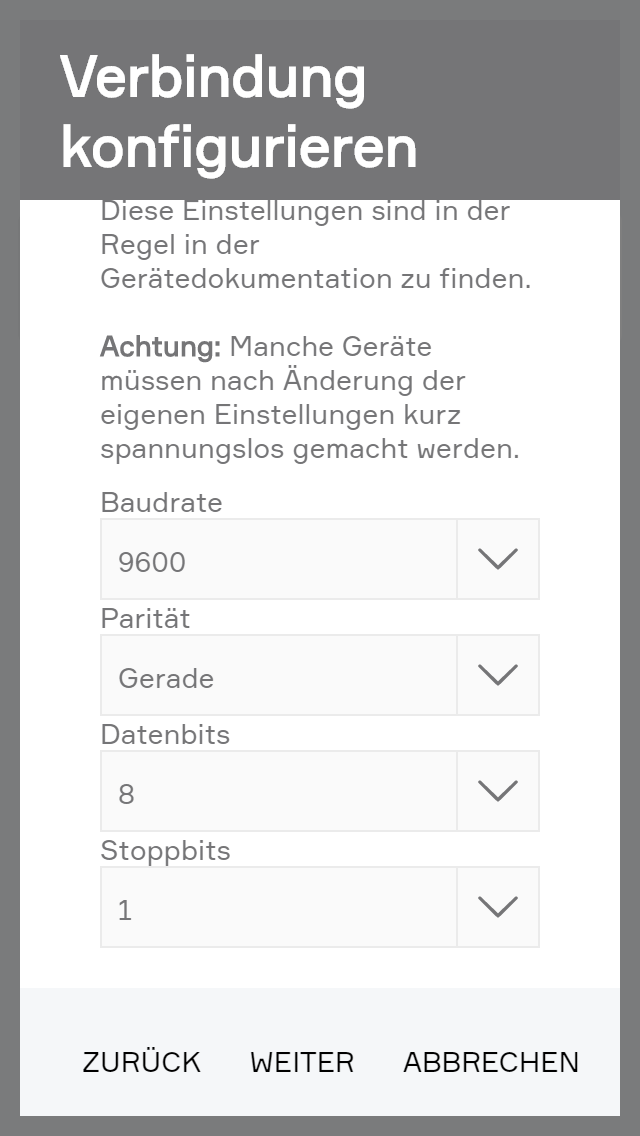

Als nächstes können die Baudrate, Parität, die Anzahl der Datenbits und Stoppbits konfiguriert werden. Nach dem Bestätigen dieser Eingaben, wird die gewählte Konfiguration erstellt.

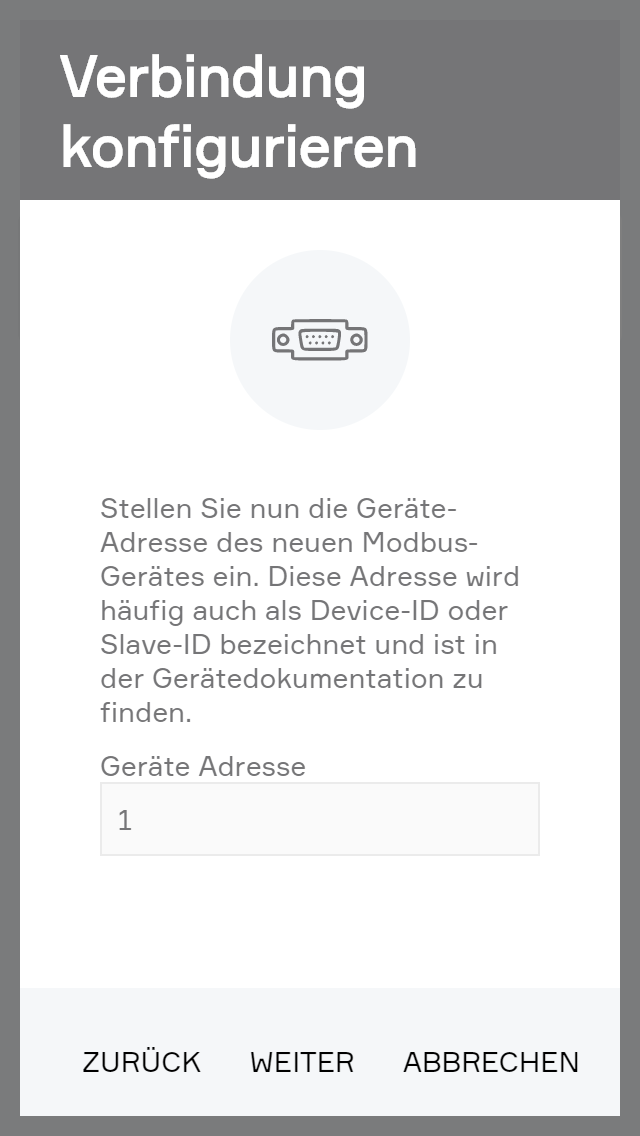

Danach kann die Geräte Adresse des Geräts eingegeben werden.
Achtung: Es dürfen und können nicht zwei Geräte mit derselben Geräte Adresse auf ein und derselben Schnittstelle konfiguriert werden.

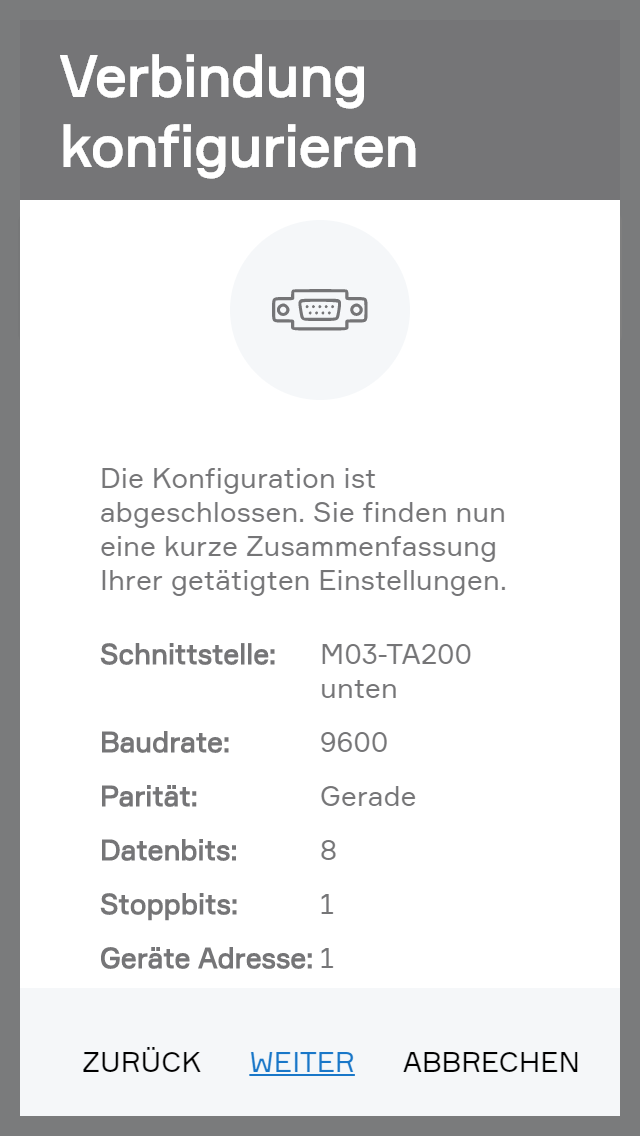

Nach dem Abschluss der Konfiguration, wird diese nochmal zusammengefasst. Wenn Sie mit Ihrer Konfiguration einverstanden sind klicken Sie bitte auf „Weiter“.

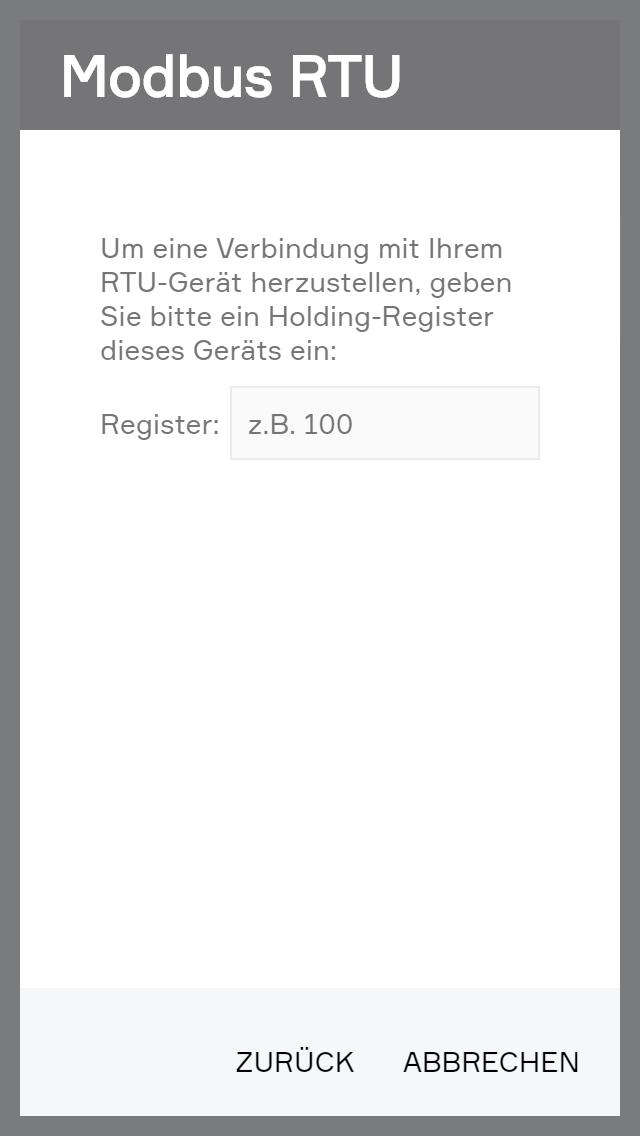

Um eine Verbindung mit dem Modbus RTU Gerät herstellen zu können, müssen Sie ein lesbares Holding-Register eingeben. Diese Informationen sind zumeist in der Betriebsanleitung, dem Datenblatt oder sonstigen Beilagen des entsprechenden Geräts enthalten. Mit einem Klick auf „Weiter“ wird nun das konfigurierte Gerät gesucht.

Wenn das Register erfolgreich gelesen wurde, wird noch ausgegeben, welchen Wert die Abfrage geliefert hat. Danach können Sie die Konfiguration des Geräts abschließen.

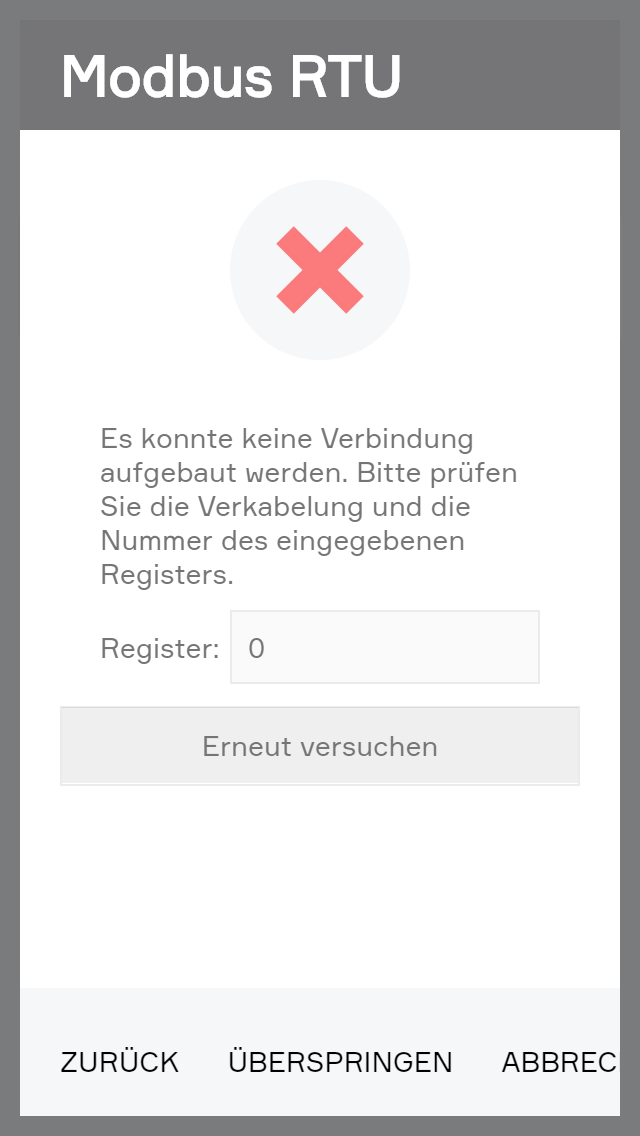

Falls keine Verbindung hergestellt werden konnte, können Sie entweder nochmals versuchen das ausgewählte Register des Geräts abzufragen, oder diesen Schritt überspringen und die Konfiguration des Geräts abschließen.
