Die ‘Mischerregelung’ App ist eine Außentemperaturgeführte Heizungsregelung. Mit der ‘Mischerregelung’ können 3-Weg-Heizungsmischer konfiguriert und angesteuert werden.
Sie finden diese Funktionen unter “Alle Apps” – “Mischerregelung”
Um eine neue Mischerregelung hinzuzufügen klicken Sie auf das Element “Mischerregelung hinzufügen”. Im Parameterpanel sollten Sie anschließend als erstes einen Namen für Ihre Mischerregelung vergeben. Danach können Sie die Konfiguration vornehmen.
Im Operatorpanel wird Ihnen die Regelung schematisch angezeigt. In dieser Darstellung wird Ihnen angezeigt ob die Pumpe ein- (Schraube in der Pumpe wird blau dargestellt und dreht sich) oder ausgeschaltet ist. Daneben sehen Sie die aktuelle Temperatur des Vorlaufs und ganz rechts sehen Sie das Mischerventil mit aktueller Position und ob es gerade geöffnet oder geschlossen wird.
Darunter werden Ihnen alle relevanten Werte Ihrer Mischerregelung angezeigt.
Falls Ihr Mischerventil unreferenziert ist, das heißt die aktuelle Position des Ventils ist nicht bekannt, wird der Button “Referenzfahrt ausführen” angezeigt. Durch einen Klick darauf wird der Mischer komplett geschlossen, wodurch die aktuelle Position wieder bekannt ist. Um eine Referenzfahrt auszuführen muss die Mischerregelung zuerst konfiguriert werden.

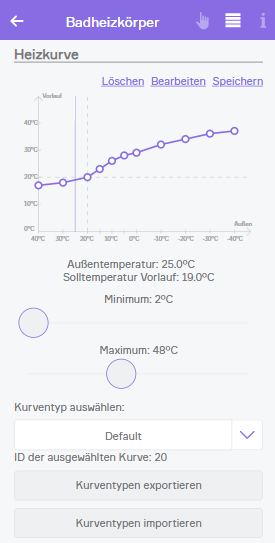

Mit der Heizkurve können Sie die gewünschte Solltemperatur des Vorlaufs in Abhängigkeit von der Außentemperatur einstellen.
Dazu gibt es bereits vordefinierte Kurven aus denen Sie unter “Kurventyp auswählen” wählen können. Sollte für Ihre Ansprüche keine vordefinierte Kurve vorhanden sein können Sie durch einen Klick auf “Bearbeiten” jede vordefinierte Kurve bearbeiten. Dadurch geht die Auswahl auf “Benutzerdefiniert”. Wollen Sie Ihre Kurve speichern können Sie das durch einen Klick auf “Speichern”. Gespeicherte Kurven können durch einen Klick auf “Löschen” wieder gelöscht werden. Beim Auswählen der Punkte werden Sie einerseits durch die minimale und maximale Vorlauftemperatur begrenzt und andererseits durch den vorherigen und nachfolgenden Punkt. So kann als Beispiel der Punkt bei 10°C Außentemperatur keine niedrigeren Vorlauf haben als der Punkt bei 15°C Außentemperatur und keinen höheren Vorlauf als der Punkt bei 5°C.
Wird eine Außentemperatur außerhalb der Kurve angezeigten Werte erreicht, so wird die Kurve waagrecht fortgesetzt. Das heißt endet die Kurve auf der linken Seite bei einer Außentemperatur von +20°C und hat sie dort einen Vorlaufsollwert von +22°C so bleibt der Vorlaufsollwert für die Außentemperatur größer +20°C immer bei +22°C.
Um Werte für eine Außentemperatur größer als +20°C bearbeiten zu können muss der Kühlbetrieb unter “Alle Apps” – “Einstellungen” – “Raumklima” aktiviert werden. Achtung! Der Kühlbetrieb darf nur aktiviert werden, wenn die Heizung wirklich Kühlen kann, da im Kühlmodus die Mischerausgänge genau umgekehrt geschalten werden.
Über den Button "Kurventypen exportieren" können alle aktuell angelegten Kurventypen mit den entsprechenden Einstellungen exportiert werden und dann in einer anderen Mischerregelung mit "Kurventypen importieren" wieder importiert werden (dadurch werden die zuvor konfigurierten Kurventypen überschrieben).

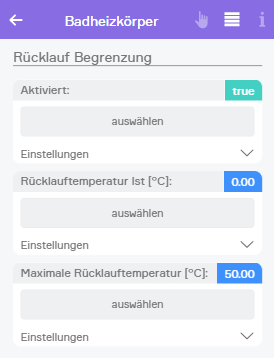

Über diese Einstellung können Sie die maximale Temperatur, die im Rücklauf vorhanden sein darf, regulieren. Wird die eingestellte Temperatur überschritten, wird das Ventil auf diese Temperatur geregelt, bis die Temperatur wieder unter dem vorgegebenen Wert liegt.
Unter “Herstellerangabe für Mischerlaufzeit [s]” geben Sie die vom Hersteller angegebene Laufzeit des Mischers in Sekunden an. Haben Sie diesen Wert richtig eingestellt, müssen Sie anschließend eine Referenzfahrt mit dem Button “Referenzfahrt ausführen” tätigen. Beachten Sie dass Sie zuvor die Ein- und Ausgänge richtig setzen müssen.
Mit der “Überfahrzeit” stellen Sie ein, um wie viel Prozent länger der Mischer Ausgang beim kompletten Öffnen bzw. Schließen des Mischers eingeschalten bleibt. Damit wird sichergestellt, dass der Mischer danach auch wirklich komplett geöffnet oder geschlossen ist.
Da ein Mischerventil normalerweise beim Schließen länger als beim Öffnen braucht, können Sie mit “Multiplikator Mischerzeit zu” angeben um das wie viel fache das Ventil länger beim Schließen als beim Öffnen benötigt.
Da immer ein gewisser Fehler beim Öffnen und Schließen des Mischers entsteht, muss täglich eine Kalibrierungsfahrt durchgeführt werden. Dazu müssen Sie einfach nur die gewünschte Zeit einstellen und der Rest erledigt sich von selbst.
Vorlauf Isttemperatur
Hier wählen Sie den Eingang aus an dem die Ist Temperatur des Vorlaufs gemessen wird.
Außentemperatur
Hier wählen Sie den Eingang aus an dem die aktuelle Außentemperatur gemessen wird. Standardmäßig ist diese unter “System” – “Hausstatus” – “Außentemperatur” auffindbar.
Freigabe
Hier wählen Sie die Hauptfreigabe (Anforderung) der Mischerregelung aus. Mit diesem Eingang können Sie die gesamte Regelung aktivieren und deaktivieren. Als Freigabe bieten sich die Anforderungssignale der Klimaregelung an. Mehrere verknüpfte Signale werden als ODER-Verknüpfung interpretiert.
Ventiltyp
Hier wird der vorhandene Ventiltyp ausgewählt. Zu Wahl stehen analog mit "0-10V Signal" sowie digital "Auf/Zu Signal".
Ventil
(Bei Ventiltyp "0-10V Signal")
Hier wird der analoge Ausgang, der für die Ventilsteuerung verwendet werden soll gewählt.
Mischer Auf
(Bei Ventiltyp "Auf/Zu Signal")
Hier wählen Sie den Ausgang aus mit dem der Mischer geöffnet wird.
Mischer Zu
(Bei Ventiltyp "Auf/Zu Signal")
Hier wählen Sie den Ausgang aus mit dem der Mischer geschlossen wird.
Pumpe
Hier wählen Sie den Ausgang aus an dem die Pumpe des Mischers angeschlossen ist.
Fehler
Hier können Sie einen Ausgang wählen der im Fehlerfall geschalten werden soll.

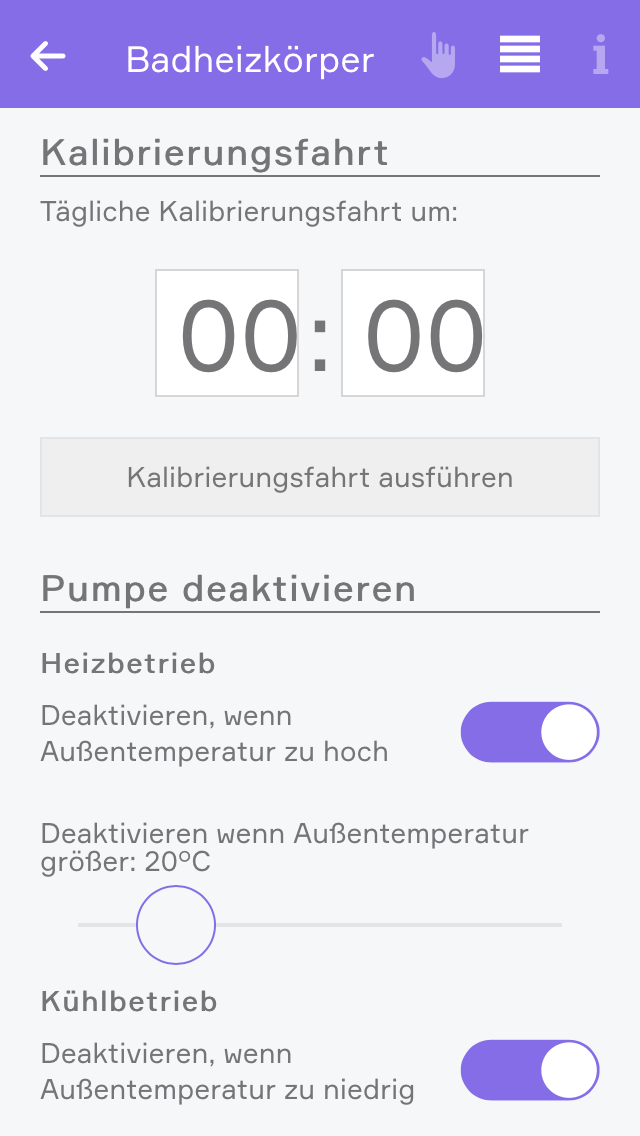

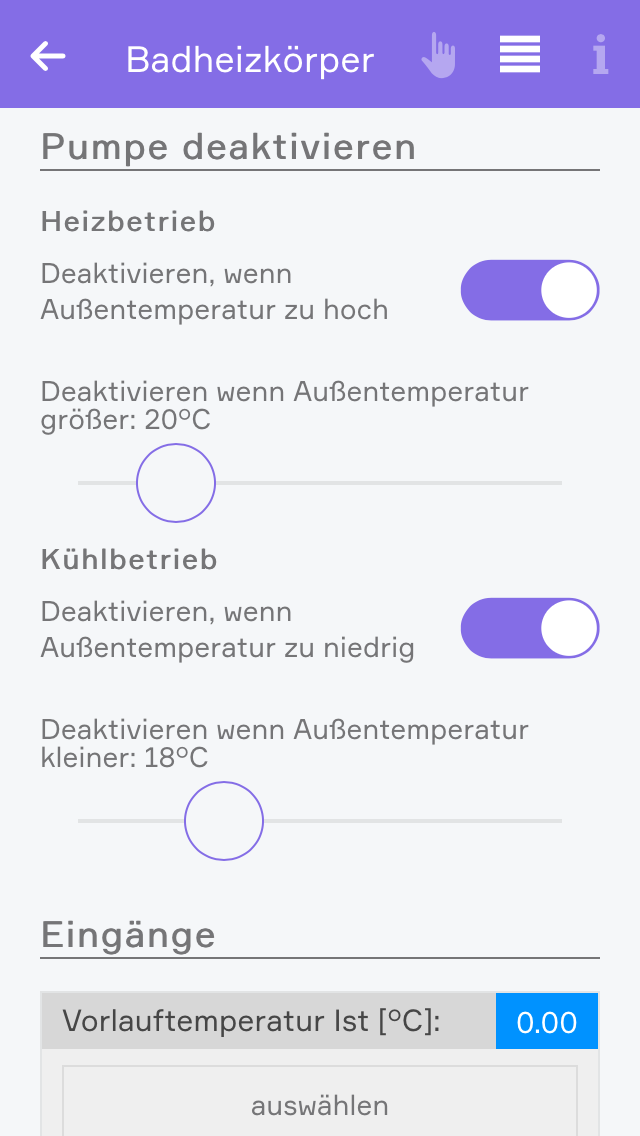

In diesem Abschnitt können Sie die automatische Abschaltung der Pumpe einstellen, wenn von Ihnen festgelegte Temperaturen über- oder unterschritten werden.
Hier kann der Absenkbetrieb konfiguriert werden. Bei aktiviertem Absenkbetrieb wird die Vorlauftemperatur der Heizkurve um den eingestellten oder verknüpften Wert korrigiert. Im Heizbetrieb wird der Wert subtrahiert im Kühlbetrieb addiert. Der Absenkbetrieb kann zum Beispiel mit dem Hausstatus verknüpft werden, dadurch wird die Heizkurve automatisch an die Hausbelegung angepasst.
Unter dem Reiter "Einstellungen", können folgende Änderungen an der Mischerregelung vorgenommen werden:

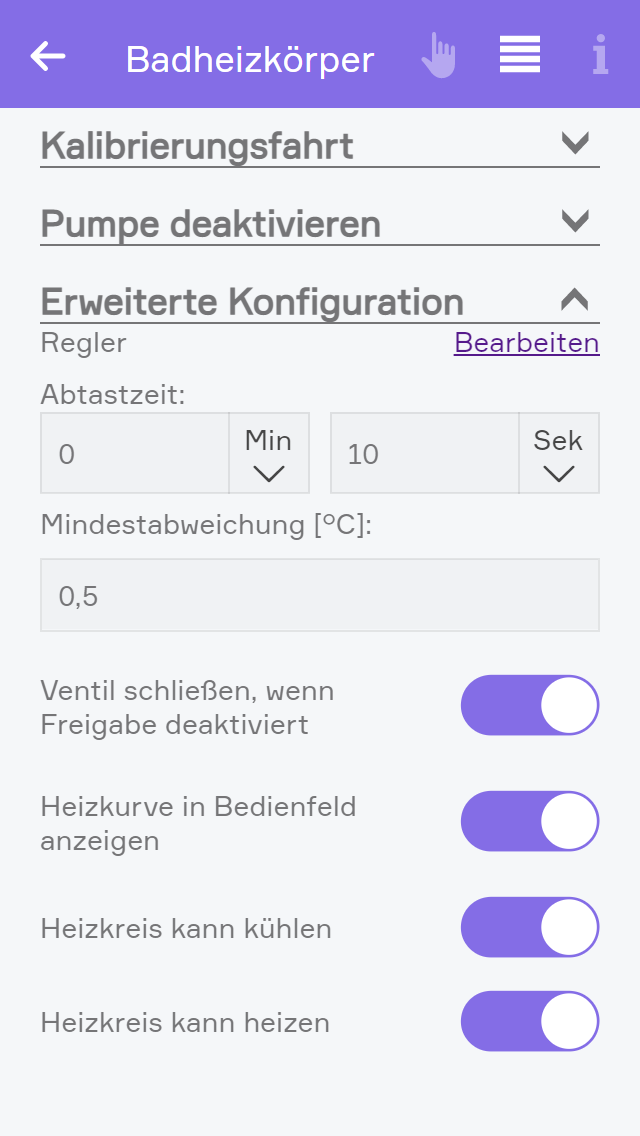

Unter Erweiterte Konfiguration können Sie nochmal alle Bestandteile Ihrer Mischerregelung extra konfigurieren. Dazu klicken Sie einfach auf “Bearbeiten”. Achtung vor allem beim Einstellen der Werte des Reglers.
Darunter können Sie die Abtastzeit und die Mindestabweichung einstellen.
Abtastzeit
In diesen Zeitabständen wird ein neuer Positionswert des Ventils berechnet. (Standard 10s)
Mindestabweichung
Erst bei einer Abweichung von Soll und Ist Temperatur des Vorlaufs größer diesem Wert, wird die Position des Mischers geändert.
Benachrichtigungen aktivieren
Wenn Sie möchten, dass Sie im Fehlerfall benachrichtigt werden, so müssen Sie diese Option aktivieren.
Ventil schließen, wenn Freigabe deaktiviert
Stellen Sie hier ein, ob das Ventil bei deaktiviertem Mischer auf der aktuellen Position verbleibt, oder immer geschlossen werden soll.
Heizkurve in Bedienfeld anzeigen
Wenn diese Option aktiviert wurde, wird der Kurventyp auch im Operator Panel angezeigt und es kann zwischen den Typen umgeschaltet werden.
Heizkreis kann kühlen / heizen
Aktivieren/Deaktivieren Sie betreffende Modi, falls diese von Ihrem System nicht unterstützt werden.
Das Raumklima bietet folgende Möglichkeiten für evon Smart Home Logiken:
Folgende Systemmeldungen können von der Mischerregelung ausgelöst werden:
Achtung! Es wurden nicht alle Ausgänge verknüpft
Diese Warnung sagt aus, dass im Parameter Panel unter Ausgänge nicht alle erforderlichen Ausgänge verknüpft wurden.
Diese Warnung wird sofort erkannt.
In diesem Zustand wird bereits geregelt, jedoch werden die nicht verknüpften Ausgänge nicht angesteuert.
Im Object Panel wird ein gelbes Fragezeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.
Mischer öffnet permanent
Diese Warnung sagt aus, dass der Mischer so eingestellt wurde, dass dieser permanent öffnet.
Die Warnung wird sofort erkannt.
In diesem Zustand wird der digitale Ausgang zum Öffnen des Mischers dauerhaft eingeschaltet.
Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.
Mögliche Ursachen sind:
Mischer schließt permanent
Diese Warnung sagt aus, dass der Mischer so eingestellt wurde, dass dieser permanent schließt.
Die Warnung wird sofort erkannt.
In diesem Zustand wird der digitale Ausgang zum Schließen des Mischers dauerhaft eingeschaltet.
Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.
Mögliche Ursachen sind:

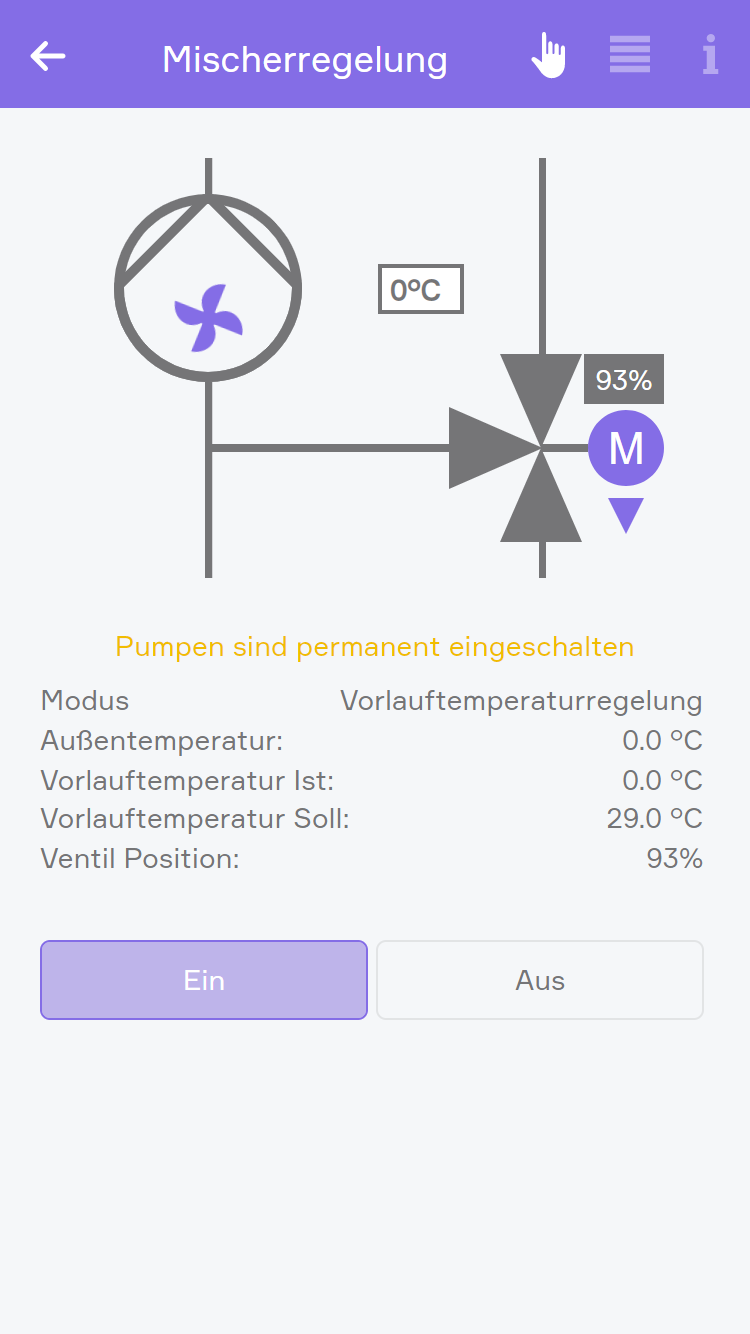

Pumpen sind permanent eingeschaltet
Diese Warnung sagt aus, dass die Pumpen so eingestellt wurden, dass diese permanent eingeschaltet sind.
Die Warnung wird sofort erkannt.
In diesem Zustand werden die digitalen Ausgänge der Pumpen dauerhaft eingeschaltet.
Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.
Mögliche Ursachen sind:

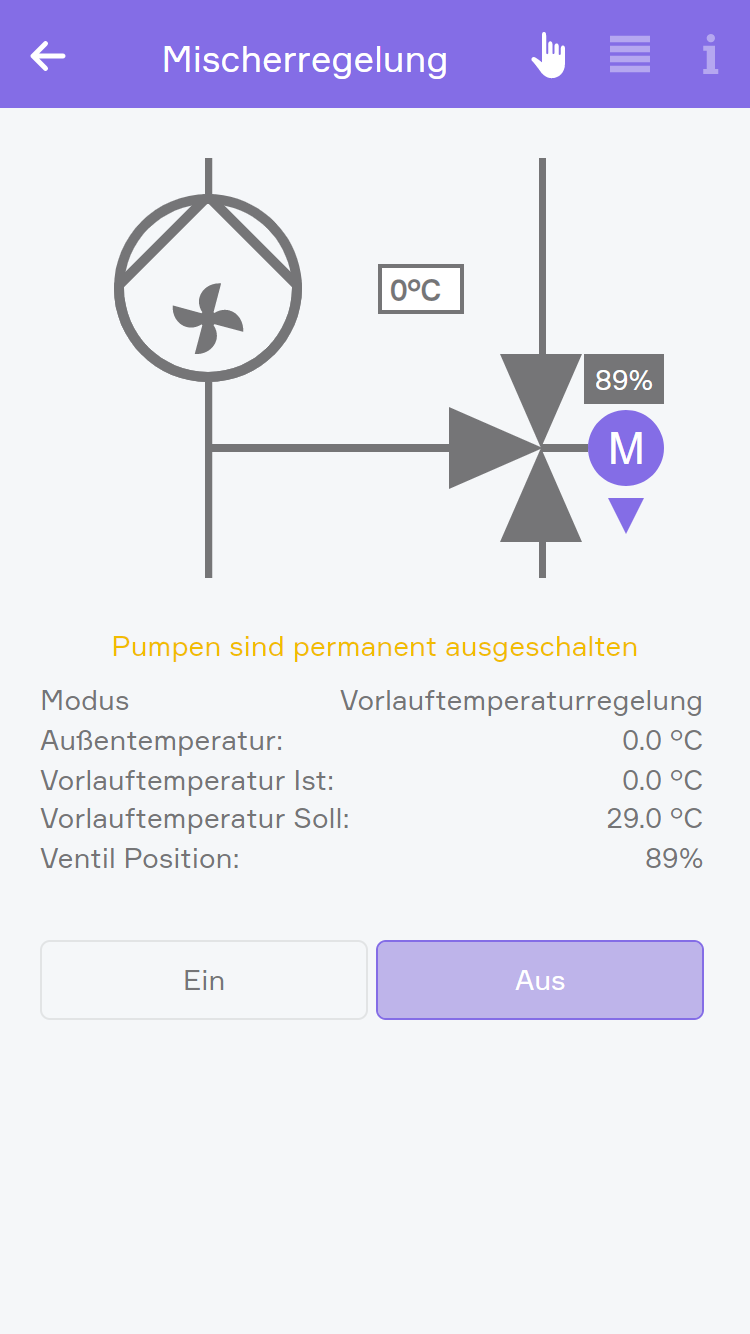

Pumpen sind permanent ausgeschaltet
Diese Warnung sagt aus, dass die Pumpen so eingestellt wurden, dass diese permanent ausgeschaltet sind.
Die Warnung wird sofort erkannt.
In diesem Zustand werden die digitalen Ausgänge der Pumpen dauerhaft ausgeschaltet.
Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.
Mögliche Ursachen sind:
Fehler-Ausgang ist permanent eingeschaltet
Diese Warnung sagt aus, dass der Fehler-Ausgang so eingestellt wurde, dass dieser permanent eingeschaltet ist.
Die Warnung wird sofort erkannt.
In diesem Zustand wird der digitale Ausgang für den Fehler dauerhaft eingeschaltet.
Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.
Mögliche Ursachen sind:
Fehler-Ausgang ist permanent ausgeschalten
Diese Warnung sagt aus, dass der Fehler-Ausgang so eingestellt wurde, dass dieser permanent ausgeschaltet ist.
Die Warnung wird sofort erkannt.
In diesem Zustand wird der digitale Ausgang für den Fehler dauerhaft ausgeschaltet.
Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.
Mögliche Ursachen sind:

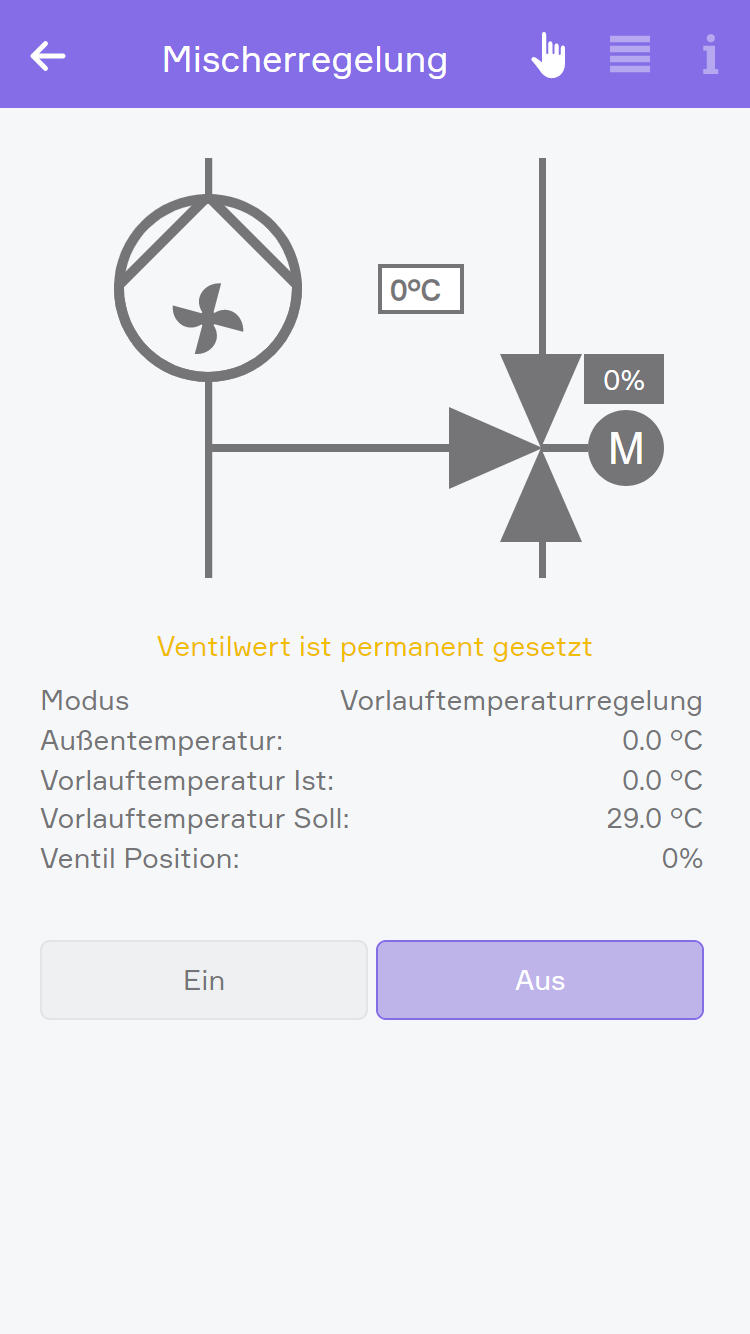

Ventilwert ist permanent gesetzt
Diese Warnung sagt aus, dass das Ventil auf einen fixen Wert eingestellt wurde.
Die Warnung wird sofort erkannt.
In diesem Zustand wird der analoge Ausgang für das Ventil dauerhaft auf den im Parameter Panel eingestellten Wert gesetzt.
Im Object Panel wird ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird die Warnung angezeigt.
Mögliche Ursachen sind:

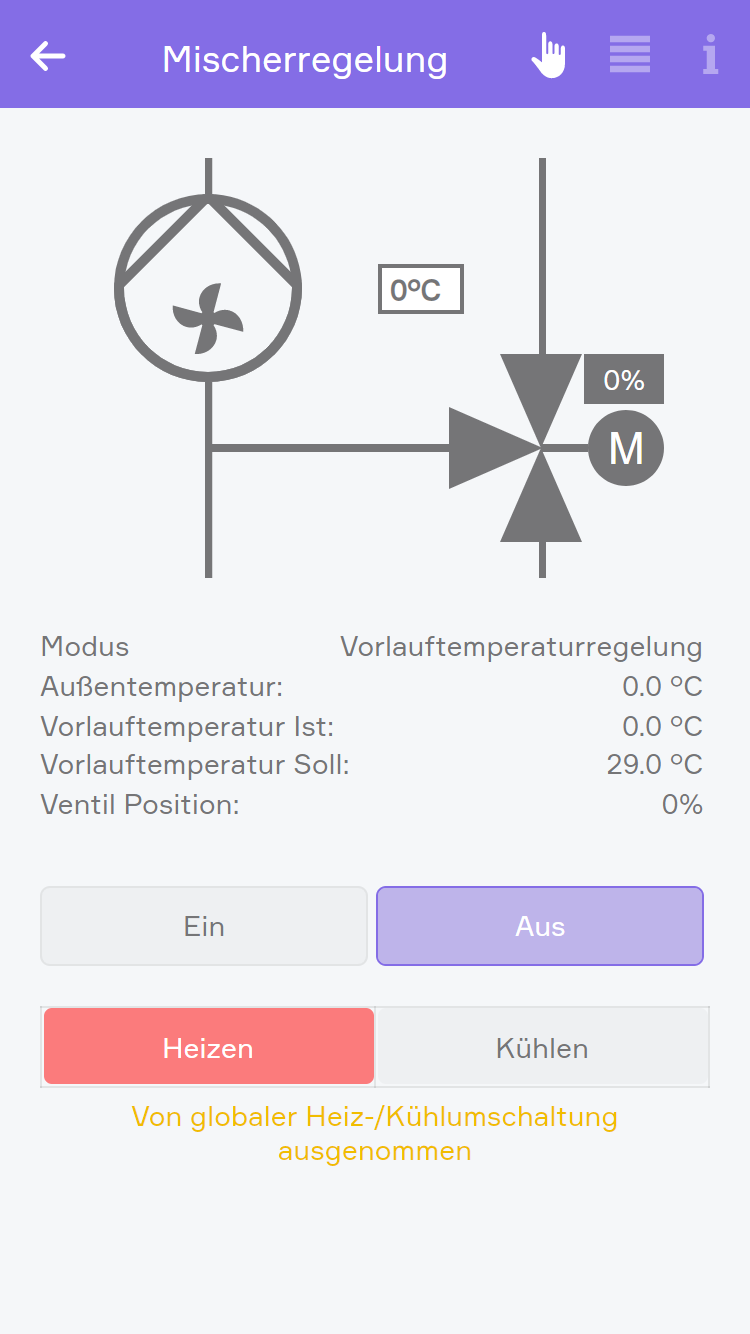

Von globaler Heiz-/Kühlumschaltung ausgenommen
Diese Warnung sagt aus, dass die Mischerregelung nicht mit der globalen Heiz-/Kühlumschaltung gesteuert wird, sondern manuell umgeschaltet werden muss.
Die Warnung wird sofort erkannt.
In diesem Zustand bleibt die Mischerregelung im eingestellten Heiz- oder Kühlbetrieb, auch wenn der globale Heiz-/Kühlbetrieb geändert wird.
Im Operator Panel wird die Warnung angezeigt und über die Buttons "Heizen" und "Kühlen" kann der Betrieb geändert werden.
Mögliche Ursachen sind:

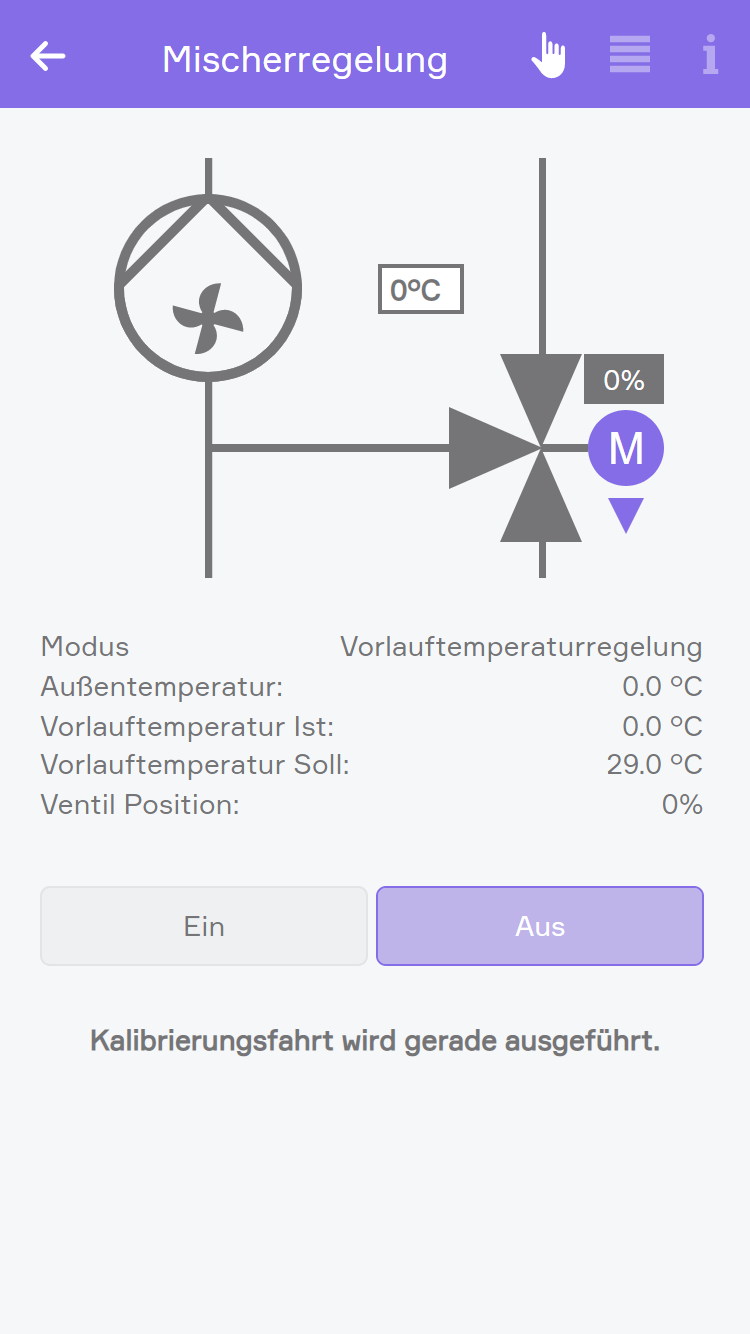

Kalibrierungsfahrt wird gerade ausgeführt
Diese Meldung wird im Operator Panel angezeigt, wenn der Mischer gerade eine Kalibrierungsfahrt durchführt. Das ist nötig um mögliche Fehler, welche beim Öffnen und Schließen des Mischers entstehen können, wieder auszugleichen.
Diese Meldung sagt aus, dass der Mischer gerade eine Kalibrierungsfahrt durchführt. Das ist nötig um mögliche Fehler, welche beim Öffnen und Schließen des Mischers entstehen können, wieder auszugleichen.
Die Meldung wird sofort angezeigt.
In diesem Zustand wird das Ventil einmal komplett geschlossen, um das Ventil neu zu kalibrieren, danach wird wieder mit der gewohnten Regelung fortgefahren.
Im Operator Panel wird die Meldung angezeigt.
Mögliche Ursachen sind:

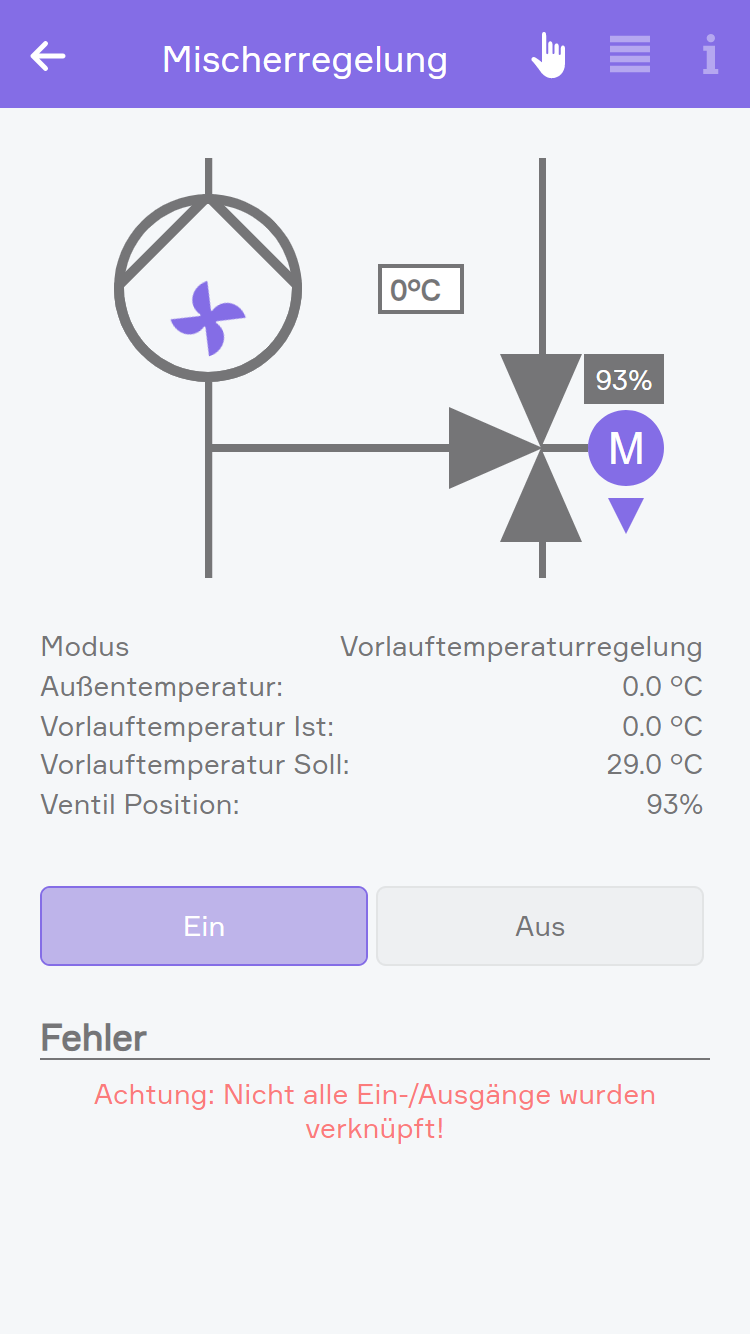

Achtung: Nicht alle Ein-/Ausgänge wurden verknüpft!
Dieser Fehler sagt aus, dass im Parameter Panel unter Eingänge nicht alle Eingänge und unter Ausgänge nicht alle Ausgänge verknüpft wurden.
Dieser Fehler wird sofort erkannt.
In diesem Zustand kann nicht zuverlässig geregelt werden und die nicht verknüpften Ausgänge werden nicht angesteuert. Sollte ein Fehler-Ausgang verknüpft sein, wird dieser eingeschaltet.
Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.

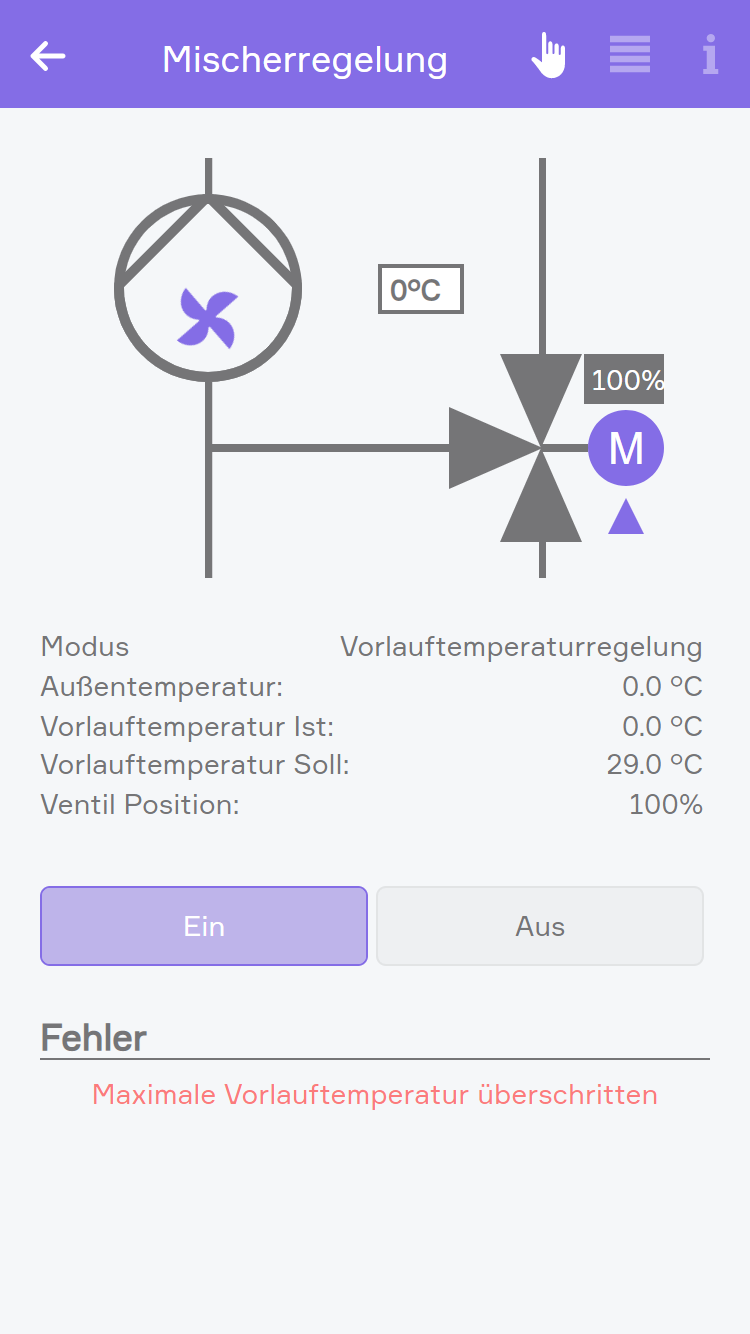

Maximale Vorlauftemperatur überschritten
Dieser Fehler sagt aus, dass die maximale Vorlauftemperatur überschritten wurde.
Dieser Fehler wird sofort erkannt bei einer Überschreitung der maximalen Temperatur bei einer Hysterese von 1°C. Sowohl im Heiz- als auch im Kühlbetrieb.
In diesem Zustand wird weiter geregelt, jedoch muss die Fehlerursache eruiert werden. Zudem wird der Fehler-Ausgang eingeschaltet.
Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigung unter Benachrichtigungen aktivieren im Parameter Panel aktiviert wurde.
Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.
Mögliche Fehlerursache ist ein Defekt oder eine falsche Einstellung am Mischerventil oder der Pumpe.

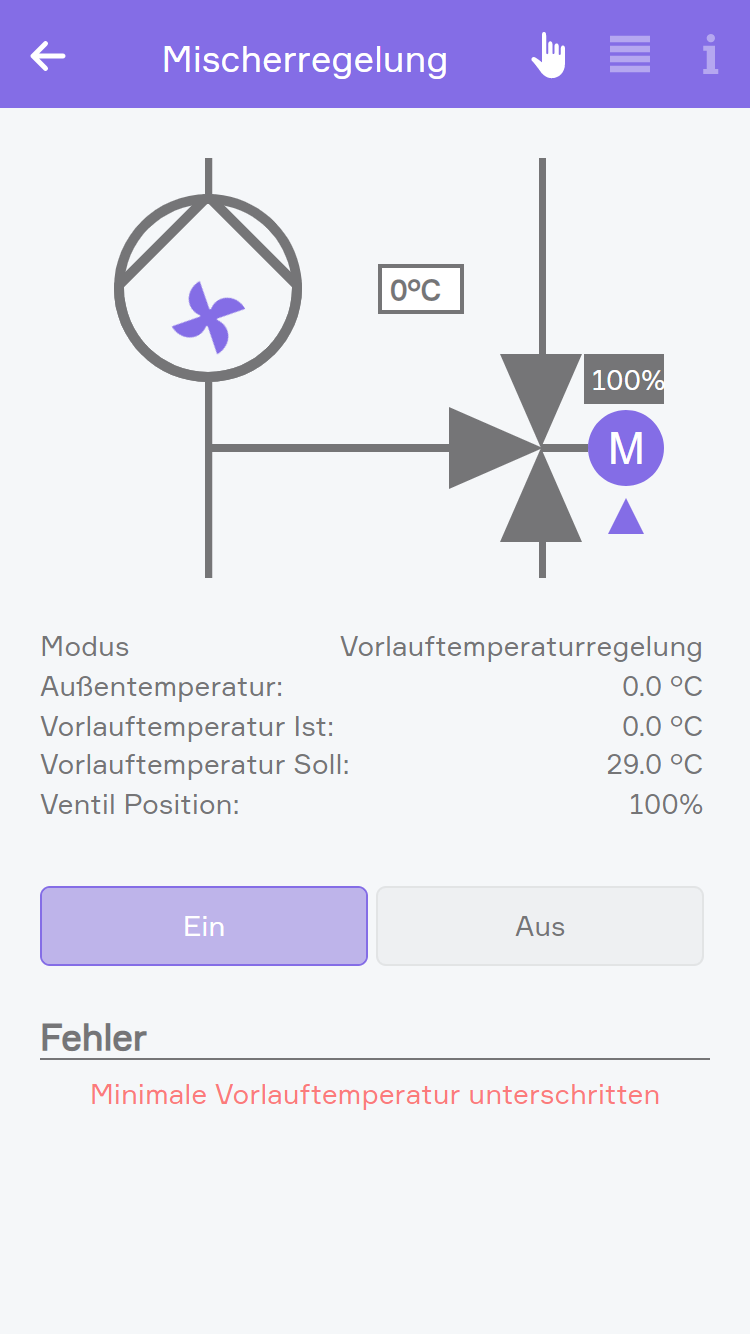

Minimale Vorlauftemperatur unterschritten
Dieser Fehler sagt aus, dass die minimale Vorlauftemperatur unterschritten wurde.
Dieser Fehler wird sofort erkannt bei einer Unterschreitung der minimalen Vorlauftemperatur bei einer Hysterese von 1°C. Sowohl im Heiz- als auch im Kühlbetrieb.
In diesem Zustand wird weiter geregelt, jedoch muss die Fehlerursache eruiert werden. Zudem wird der Fehler-Ausgang eingeschaltet.
Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigung unter Benachrichtigungen aktivieren im Parameter Panel aktiviert wurde.
Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.
Mögliche Fehlerursache ist ein Defekt oder eine falsche Einstellung am Mischerventil oder der Pumpe.
Soll-/Istwert Abweichung über Toleranzwert
Dieser Fehler sagt aus, dass die Ist-Vorlauftemperatur zu stark vom Sollwert abweicht.
Dieser Fehler wird erkannt, wenn die Differenz zwischen Ist- und Soll-Vorlauftemperatur länger als die unter Benachrichtigungen eingestellte Zeit um die eingestellte Differenz abweicht.
In diesem Zustand wird weiter geregelt, jedoch muss die Fehlerursache eruiert werden. Zudem wird der Fehler-Ausgang eingeschaltet.
Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigung unter Benachrichtigungen aktivieren im Parameter Panel aktiviert wurde.
Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.
Mögliche Fehlerursachen sind:
Prüfen: Heizanforderung. Mischer aber bereits voll offen.
Dieser Fehler sagt aus, dass der Mischer bereits voll geöffnet wurde, aber weiterhin eine Heizanforderung besteht.
Dieser Fehler wird erkannt, wenn der Mischer bereits voll geöffnet ist, aber über 5 Minuten weiterhin eine Heizanforderung besteht.
In diesem Zustand wird weiter geregelt, jedoch muss die Fehlerursache eruiert werden. Zudem wird der Fehler-Ausgang eingeschaltet.
Es wird zudem eine Benachrichtigung ausgegeben, falls die Option Benachrichtigung unter Benachrichtigungen aktivieren im Parameter Panel aktiviert wurde.
Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.
Mögliche Fehlerursachen sind:
Kühlen ist aktiv, aber dieser Heizkreis kann nicht kühlen
Dieser Fehler sagt aus, dass aktuell auf Kühlbetrieb gestellt ist, die Mischerregelung aber nur im Heizbetrieb regeln kann.
Dieser Fehler wird sofort erkannt.
In diesem Zustand wird nicht geregelt.
Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.
Fehlerbehebung: wenn auch im Kühlbetrieb geheizt werden soll, dann kann diese Mischerregelung unter Einstellungen im Parameter Panel über Von globaler Heiz-/Kühlumschaltung ausnehmen von der globalen Heizanforderung ausgenommen werden.
Mögliche Fehlerursachen ist, dass die Mischerregelung nur Heizen kann, die globale Heiz-/Kühlumschaltung auf Kühlen gestellt ist und unter Einstellungen im Parameter Panel die Funktion Von globaler Heiz-/Kühlumschaltung ausnehmen deaktiviert ist, obwohl getrennt von der globalen Heiz-/Kühlumschaltung geheizt werden soll.

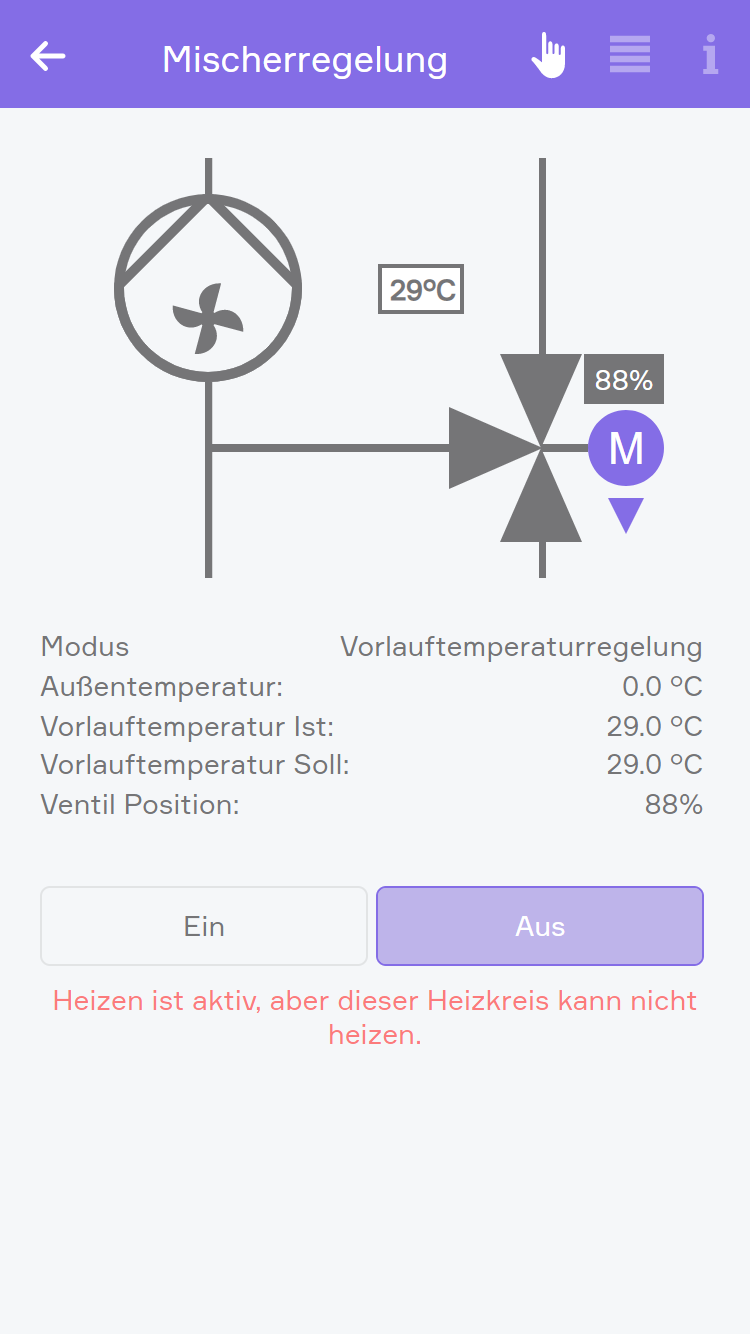

Heizen ist aktiv, aber dieser Heizkreis kann nicht heizen
Dieser Fehler sagt aus, dass aktuell auf Heizbetrieb umgeschaltet wurde, die Mischerregelung aber nur im Kühlbetrieb aktiv ist.
Dieser Fehler wird sofort erkannt.
In diesem Zustand wird nicht geregelt.
Im Object Panel wird ein rotes X angezeigt.
Im Operator Panel wird der Fehler angezeigt.
Fehlerbehebung: wenn auch im Heizbetrieb gekühlt werden soll, dann kann diese Mischerregelung unter Einstellungen im Parameter Panel über Von globaler Heiz-/Kühlumschaltung ausnehmen von der globalen Heizanforderung ausgenommen werden.
Mögliche Fehlerursachen ist, dass die Mischerregelung nur Kühlen kann, die globale Heiz-/Kühlumschaltung auf Heizen gestellt ist und unter Einstellungen im Parameter Panel die Funktion Von globaler Heiz-/Kühlumschaltung ausnehmen deaktiviert ist, obwohl getrennt von der globalen Heiz-/Kühlumschaltung gekühlt werden soll.
