Beschattungsregelung

Sie finden die Beschattungsregelung unter „Einstellungen“ - „Beschattungsregelung“.

Wenn Sie zuvor die Beschattungsregelung noch nicht verwendet haben, müssen Sie diese noch konfigurieren. Hierfür klicken Sie auf das Panel "Beschattungsregelung".

Dadurch öffnet sich ein Wizard, der Sie durch den Konfigurationsvorgang führt. Mit einem Klick auf "Start", können Sie mit der Konfiguration beginnen.

Im diesem Schritt müssen Sie den Namen eingeben und die Ausrichtung der Fassade wählen. Hierbei können Sie zwischen 8 Himmelsrichtungen wählen und zusätzlich mittels eines Sliders einen Korrekturwert angeben, falls die Fassade nicht genau einer Himmelsrichtung entspricht.

Als nächstes können Sie die Beschattungen auswählen, welche zu dieser Fassade gehören und gesteuert werden sollen. Wenn Sie dies erledigt haben, klicken Sie auf "Weiter".

Nun können Sie noch zwei Funktionen aktivieren, welche im Wizard beschrieben werden und diese Einstellungen mit "Weiter" bestätigen.

Somit haben Sie eine Fassade hinzugefügt und haben nun die Möglichkeit eine weiter Fassade hinzuzufügen oder die Konfiguration abzuschließen.

Wenn die Beschattungsregelung bereits konfiguriert wurde, können Sie mit einem Klick auf „Fassade hinzufügen“ so viele Fassaden hinzufügen wie Sie möchten. Am besten legen Sie die Anzahl der Außenmauern an Fassaden an.

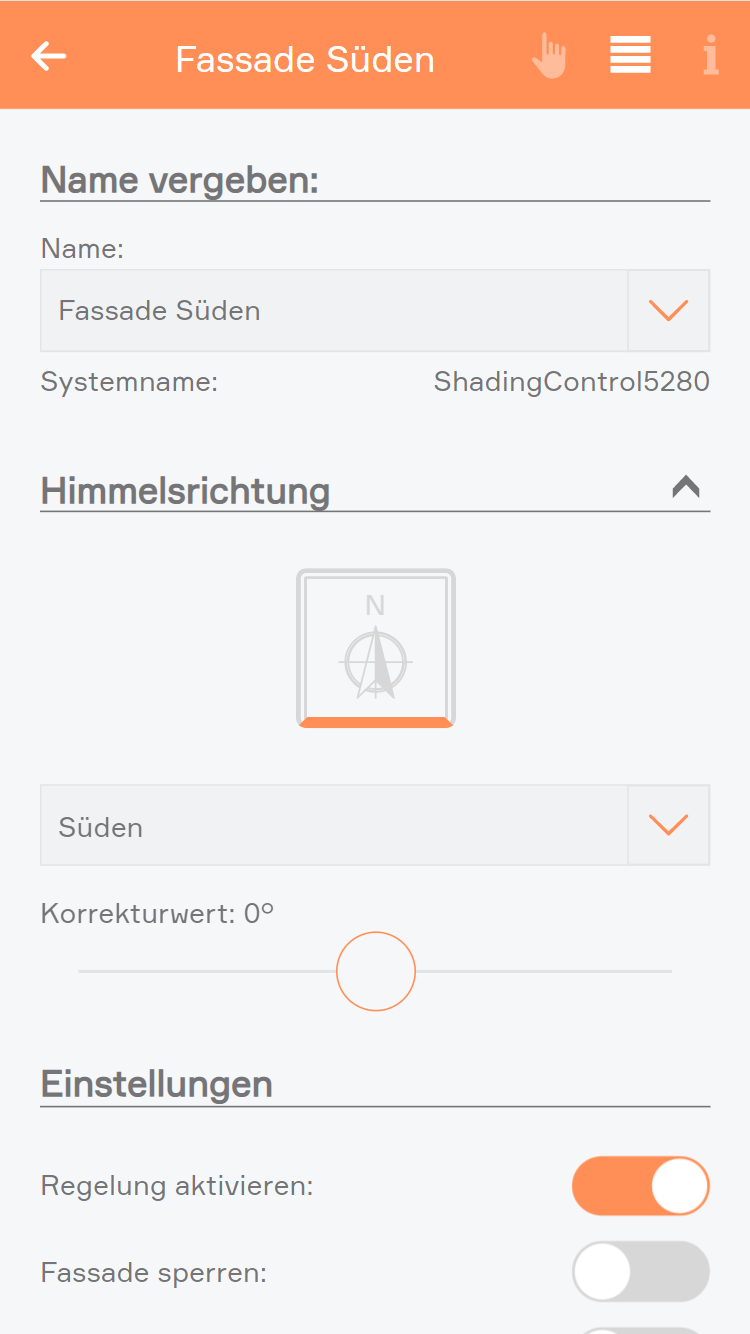

Im Parameter Panel der Fassade können Sie die Himmelsrichtung einstellen. Wie bereits in "Erstkonfiguration" beschrieben, können Sie zwischen 8 Himmelsrichtungen wählen und zusätzlich mittels eines Sliders einen Korrekturwert angeben, falls die Fassade nicht genau einer Himmelsrichtung entspricht.

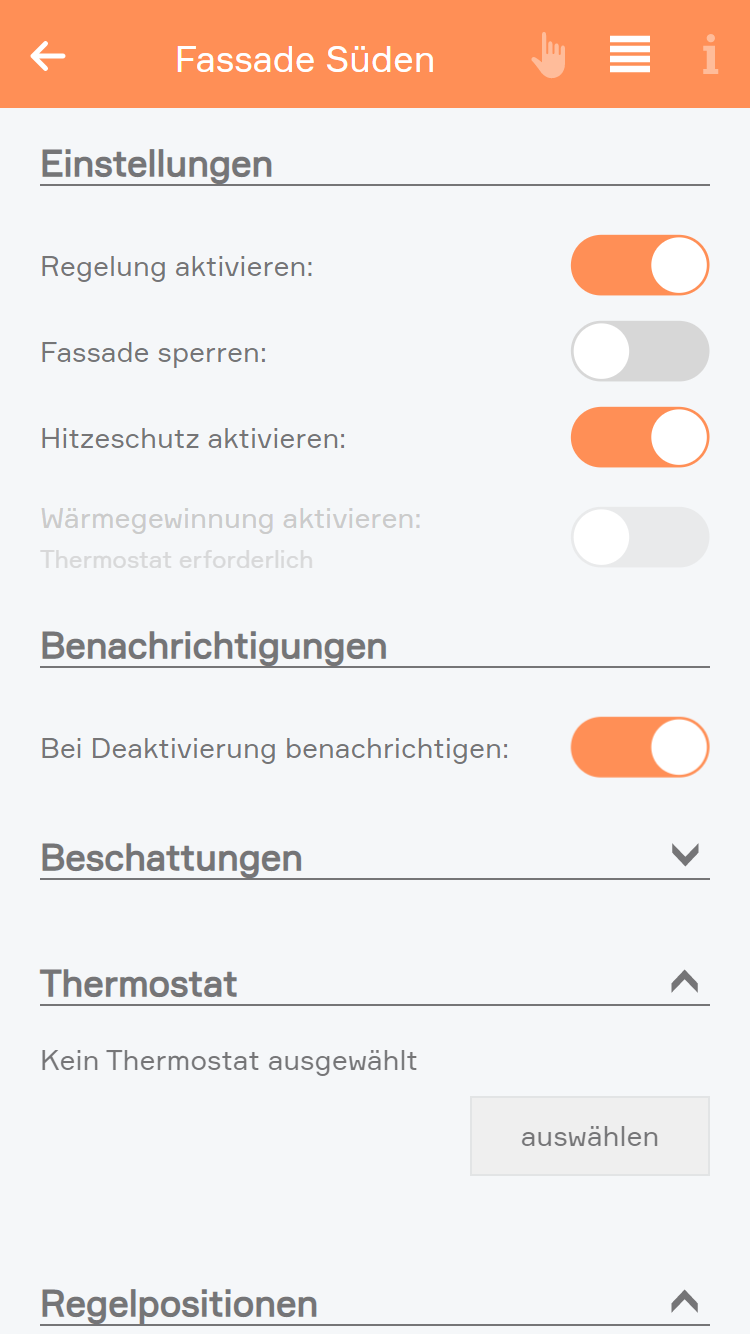

Regelung aktivieren
Hier kann die Regelung der Fassade aktiviert oder deaktiviert werden. Eine deaktivierte Fassade aktiviert sich automatisch wieder am nächsten Tag zur eingestellten Uhrzeit.

Fassade sperren
Sobald die Fassade gesperrt ist, haben die getätigten Einstellungen keinerlei Einfluss mehr auf die verknüpften Beschattungen.

Hitzeschutz aktivieren
Aktion: Beschattungen werden komplett geschlossen
Voraussetzungen:

• Einstellung aktiviert
• Die Außentemperatur ist größer als die Temperatur, welche unter "Erweiterte Parameter" eingestellt ist

Vorteil: Haus ist kühler / geringere Klimatisierungskosten

Wärmegewinnung aktivieren:
Aktion: Beschattungen werden komplett geöffnet
Voraussetzungen:

• Thermostat zur Fassade hinzugefügt
• Einstellung aktiviert
• Ausreichende Sonnenhelligkeit
• Die Außentemperatur ist kleiner als die Temperatur, welche unter "Erweiterte Parameter" eingestellt ist
• Die Innentemperatur ist kleiner als die Temperatur, welche unter "Erweiterte Parameter" eingestellt ist

Vorteil: Heizkosten werden gespart

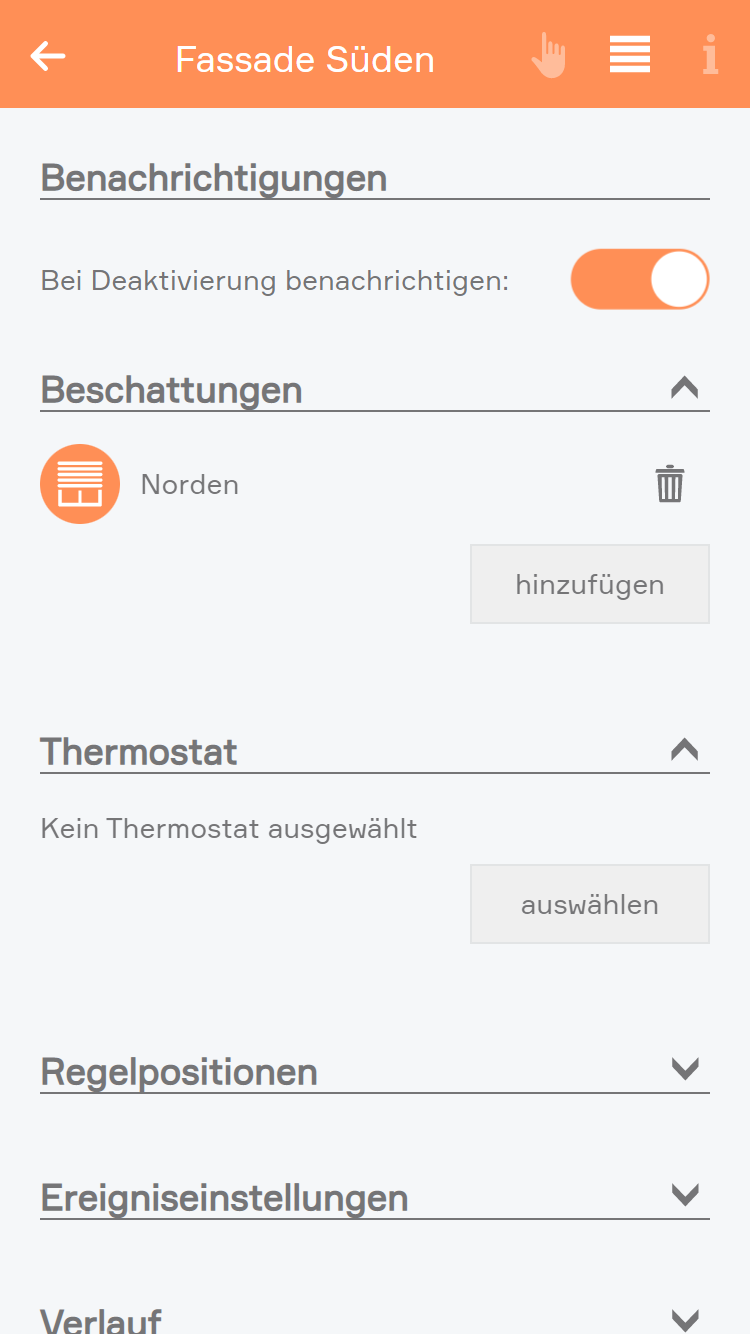

Benachrichtigungen:
Hier können Sie auswählen, ob Sie eine Benachrichtigung bekommen möchten, wenn die Fassade deaktiviert wurde

Beschattungen:
Hier können Sie auswählen, welche Beschattungen zu dieser Fassade gehören.

Thermostat:
Hier können Sie ein Thermostat auswählen, um die Innentemperatur zu messen.

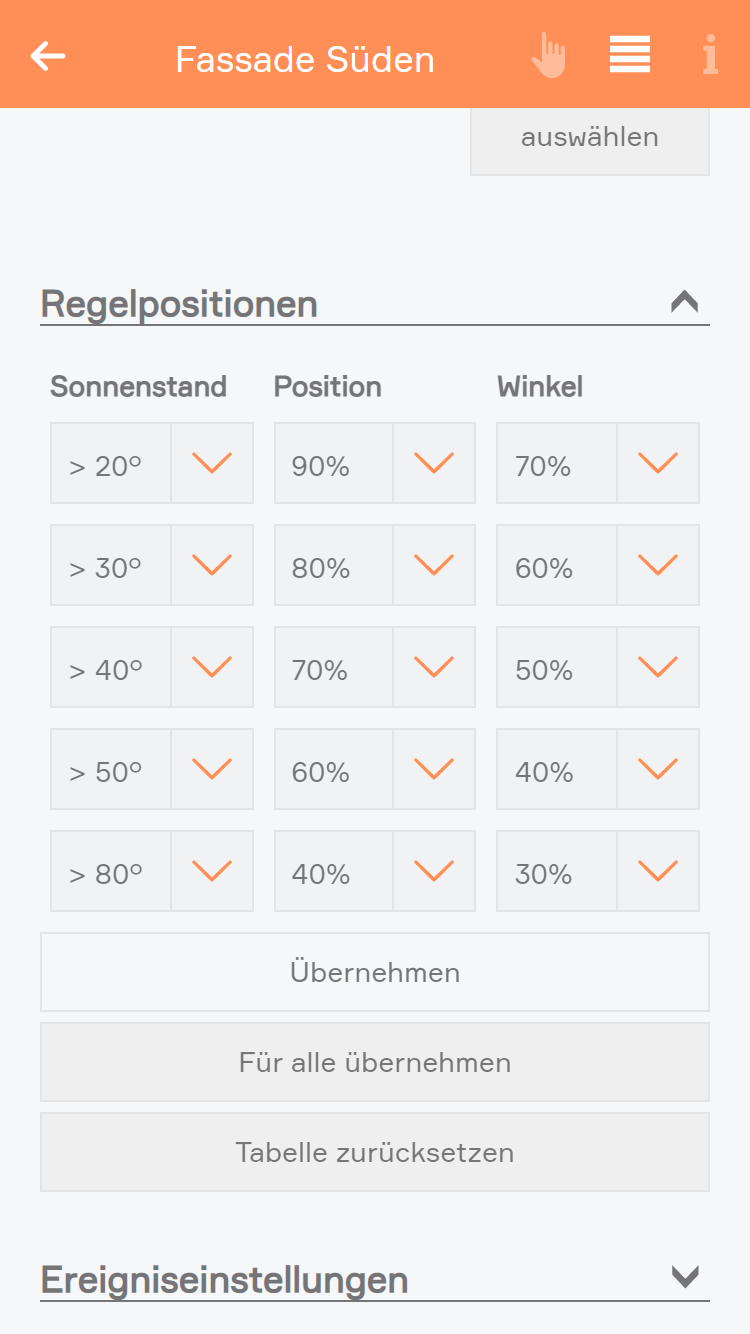

Regelpositionen:
Diese Tabelle dient als Grundlage für die Sonnenstandsnachführung. Hier können Sie festlegen, ab welcher Sonnenhöhe welche Position bei den Rollläden, sowie auch den Winkel bei den Jalousien angesteuert werden soll. Die Position gilt dabei immer bei mindestens der eingestellten Sonnenhöhe bis hin zur nächsthöheren eingestellten Sonnenhöhe.

Durch Klick auf den Button „Übernehmen“ können Sie die eingestellten Werte für diese Fassade übernehmen. Falls Sie diese Werte bei allen Fassaden übernehmen möchten, können Sie dies mit dem Button „Für alle übernehmen“ tun. Sie können die Tabelle jederzeit korrigieren oder wieder auf die Voreinstellung zurücksetzen.

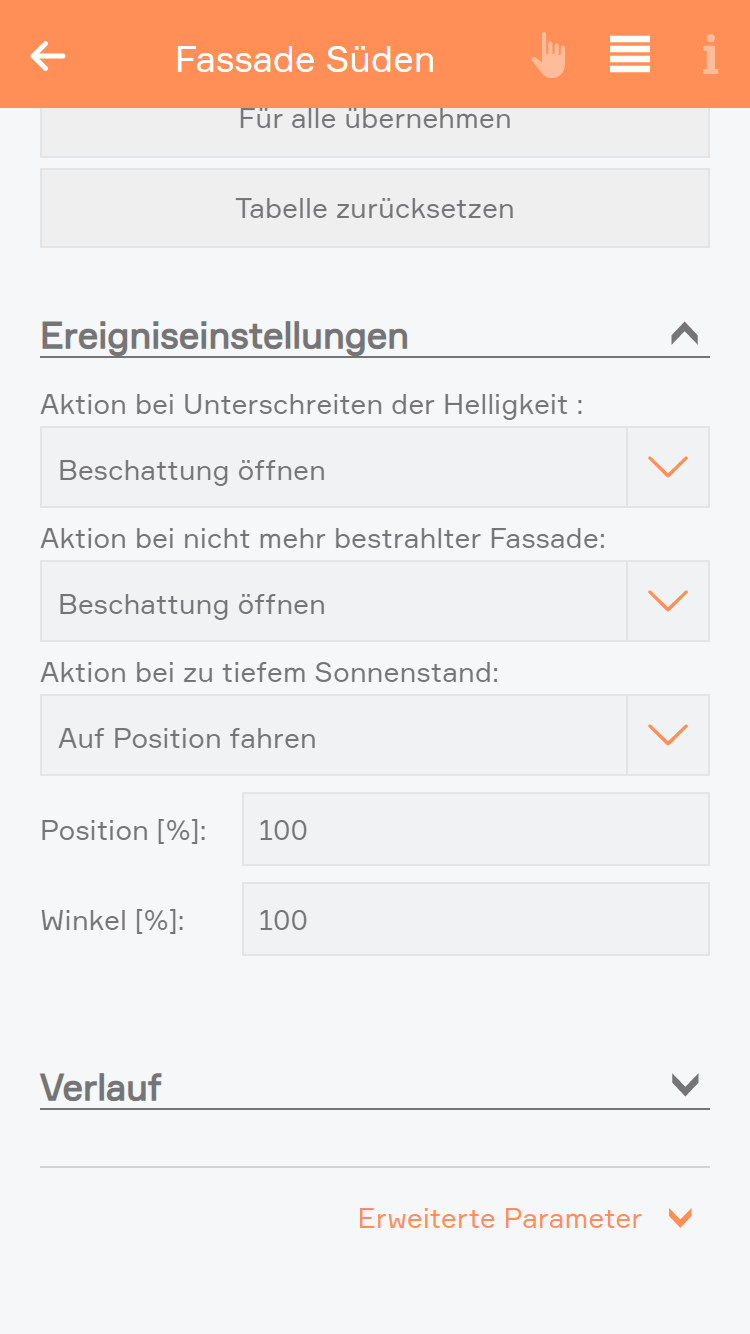

Ereigniseinstellungen:
In den Ereigniseinstellungen können für verschiedene Ereignisse die gewünschten Aktionen definiert werden. So kann beispielsweise ausgewählt werden, was beim Unterschreiten der festgelegten Mindesthelligkeit passieren soll.

Mögliche Aktionen sind:

• Keine Aktion: Die Beschattungselemente behalten ihre aktuelle Position
• Beschattung schließen: Die Beschattungselemente werden ganz geschlossen
• Beschattung öffnen: Die Beschattungselemente werden ganz geöffnet
• Auf Position fahren: Position und Winkel können frei definiert werden
• Lamellen stellen: Die Position bleibt unverändert und der Winkel kann definiert werden

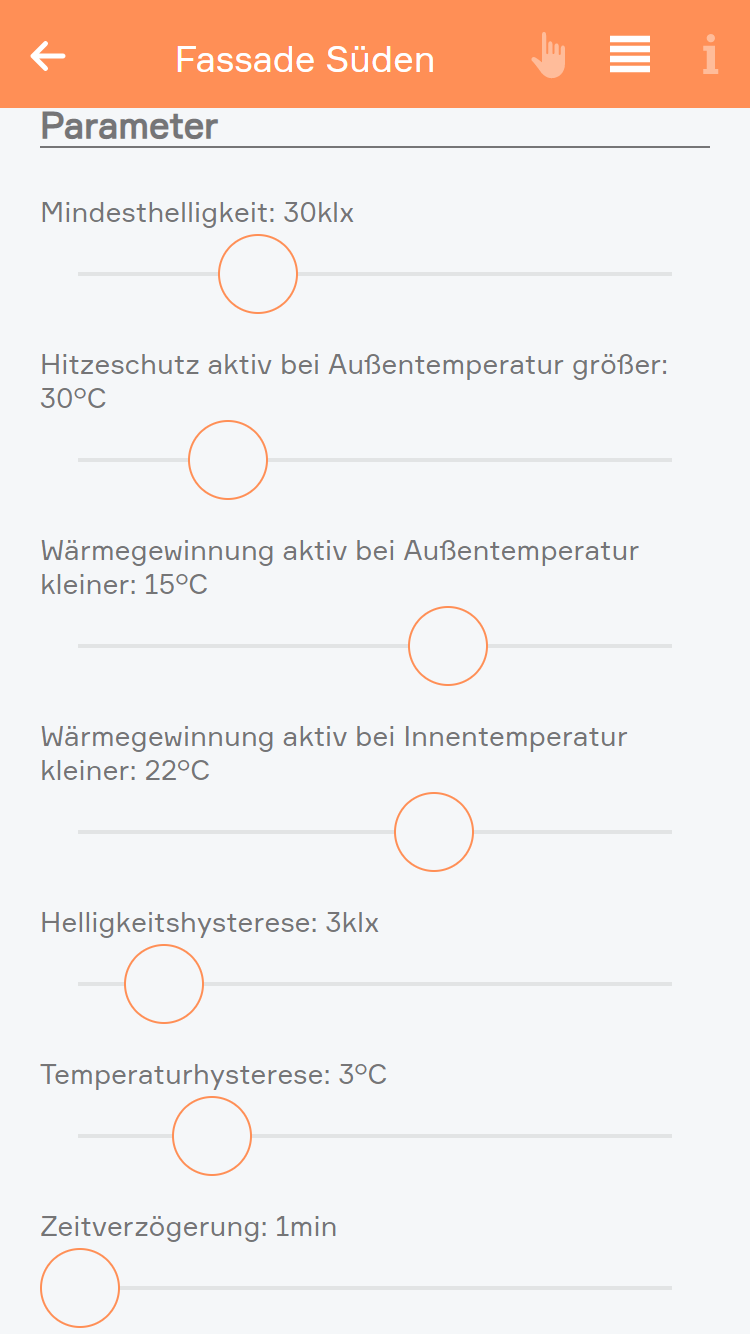

Ganz unten im Parameter Panel können Sie unter „Erweitere Parameter“, weitere Einstellungen übernehmen. Die Mindesthelligkeit muss mindestens vorhanden sein, damit Ihre eingestellten Tabellenpositionen angesteuert werden. Unter diesem Wert bleiben Ihre Jalousien oder Rollläden offen.

Haben Sie den Hitzeschutz aktiv, werden alle Beschattungselemente Ihrer Fassade komplett geschlossen, sobald die eingestellte Außentemperatur überschritten wird.

Bei zugeordnetem Thermostat und aktivierter Wärmegewinnung öffnen Ihre Elemente vollständig, sobald die Außen-, sowie Innentemperatur unter den eingestellten Werten liegt um die Sonnenstrahlung als Wärmeenergie zu nutzen.

Mit der Helligkeitshysterese wird ein Bereich festgelegt, in welchem die Regelung bei einer Schwankung der Helligkeit um die eingestellte Mindesthelligkeit nicht reagiert.

Mit der Temperaturhysterese wird ein Bereich festgelegt, in welchem die Regelung bei einer Schwankung der Temperatur um die eingestellte Außen- bzw. Innentemperatur nicht reagiert.

Der Parameter "Zeitverzögerung" gibt an, wie lange es nach der Unter- oder Überschreiten der Helligkeit oder Temperatur dauert, bis die Beschattungsregelung reagiert.

Mithilfe des statischen Panels der Beschattungsregelung, haben Sie den Gesamtstatus der Regelung im Blick. Hier können Sie den aktuellen Sonnenstand, sowie daraus resultierend die aktuell von der Sonne bestrahlten Fassaden sehen.

Aktivierung
Regelung aktivieren
Hier können Sie die gesamte Regelung deaktivieren oder aktivieren

Regelung aktivieren
Wenn Sie diese Einstellung aktiviert haben können Sie auswählen, zu welcher Tageszeit die gesamte Regelung automatisch aktiviert wird, falls diese deaktiviert ist. Möchten Sie eine Fassade davon ausnehmen, können Sie dies mithilfe des „Fassade sperren“ im Parameter Panel dieser Fassade tun.

Beschattungsregelung zurücksetzen
Wenn Sie auf diese Schaltfläche klicken, können Sie die gesamte Beschattungsregelung zurücksetzen, wodurch alle Fassaden und Konfigurationen gelöscht werden. Danach müssen Sie die Beschattungsregelung neu konfigurieren, wenn Sie diese wieder verwenden wollen.

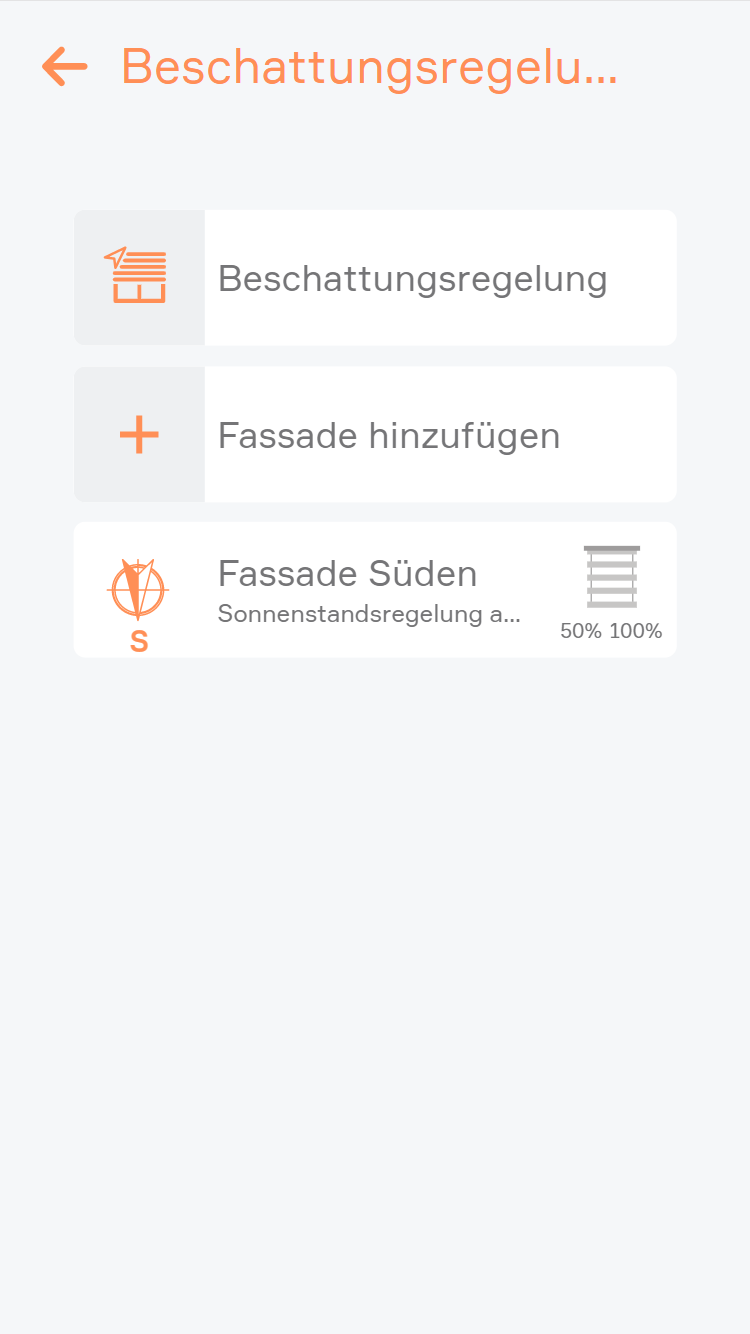

Das Object Panel der Fassade zeigt die eingestellte Himmelsrichtung. Das Symbol leuchtet orange, sobald die Fassade von der Sonne bestrahlt ist. Auf der rechten Seite wird der aktuelle Zustand der Beschattungselemente dargestellt. Ist die Fassade deaktiviert, so ist das gesamt Panel ausgegraut.

Im Operator Panel einer Fassade werden Ihnen die wichtigsten Infos zu dieser angezeigt. Neben dem Bestrahlungszustand und der aktueller Sonnenhöhe, finden Sie hier die Helligkeit und Außentemperatur, welche von Ihrer Wetterstation erfasst werden, sowie die Innentemperatur.

Ihre zugeordneten Jalousien oder Rollläden werden Ihnen ebenfalls aufgelistet.

Unterhalb wird das ausgewählte Thermostat angezeigt. Wenn Sie keines ausgewählt haben, können sie den Modus "Wärmegewinnung" nicht verwenden und oberhalb im Panel wird die Innentemperatur auch nicht angezeigt.

Im unteren Bereich wird die Regelungstabelle dargestellt (kann im Parameter Panel bearbeitet werden). Die aktuelle Sonnenhöhe wird dabei immer markiert. Ist die Fassade aktiviert, bestrahlt und die Mindesthelligkeit erreicht, wird diese Position in Farbe markiert und auch angesteuert. Sollte der Hitzeschutz oder die Wärmegewinnung aktiv sein, haben diese Vorrang.
Wird die Fassade nicht mehr bestrahlt, werden die Beschattungselemente automatisch hochgefahren.
