Optionen Datenpunkt

Der Optionen Datenpunkt umfasst folgende Datentypen:

  • DPT 20.* 1-Byte
  • DPT 23.* 2-Bit Feld
Bedienung

Object Panel:

  • Name und Gruppenadresse wird angezeigt
  • Option wird angezeigt
  • Im Fehlerfall wird dieser angezeigt

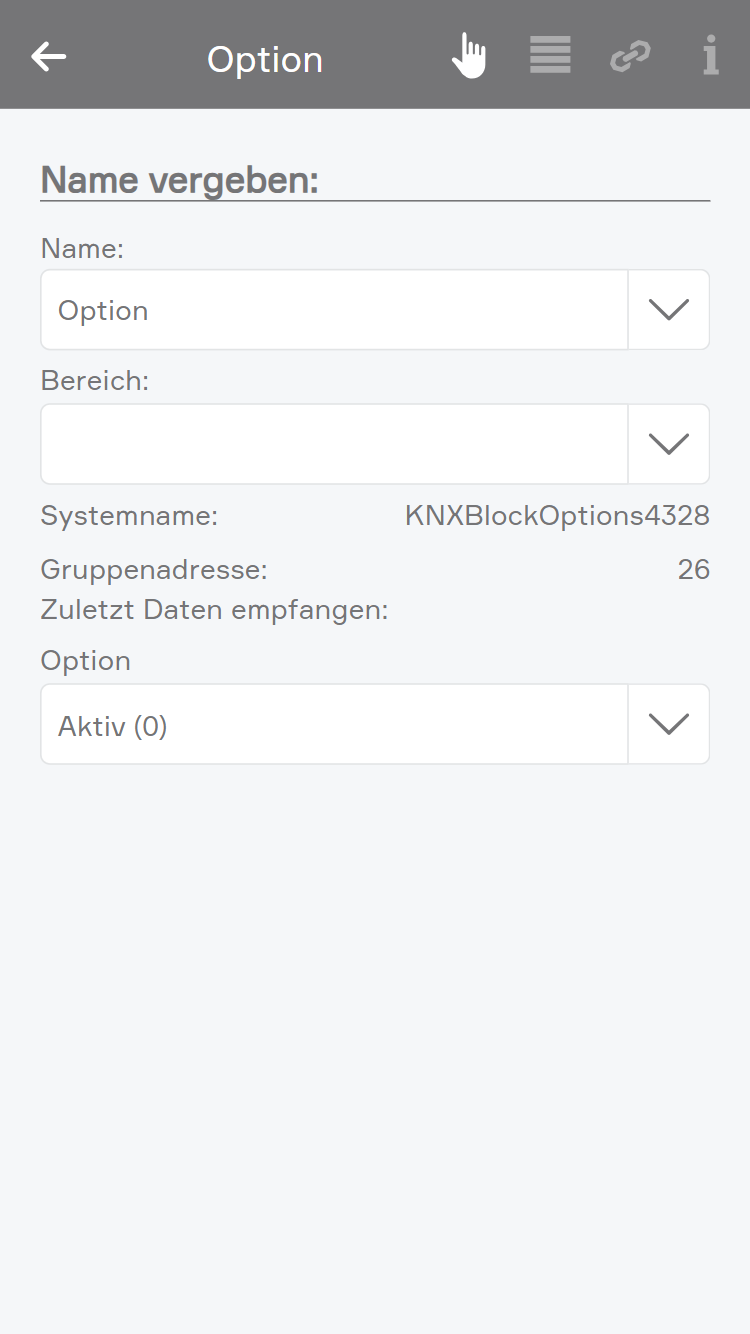

Operator Panel:

  • Name und Gruppenadresse wird angezeigt
  • Option wird angezeigt und kann - wenn Schreiben aktiviert ist - geändert werden
  • Letzter Datenempfang wird angezeigt
  • Im Fehlerfall wird dieser angezeigt

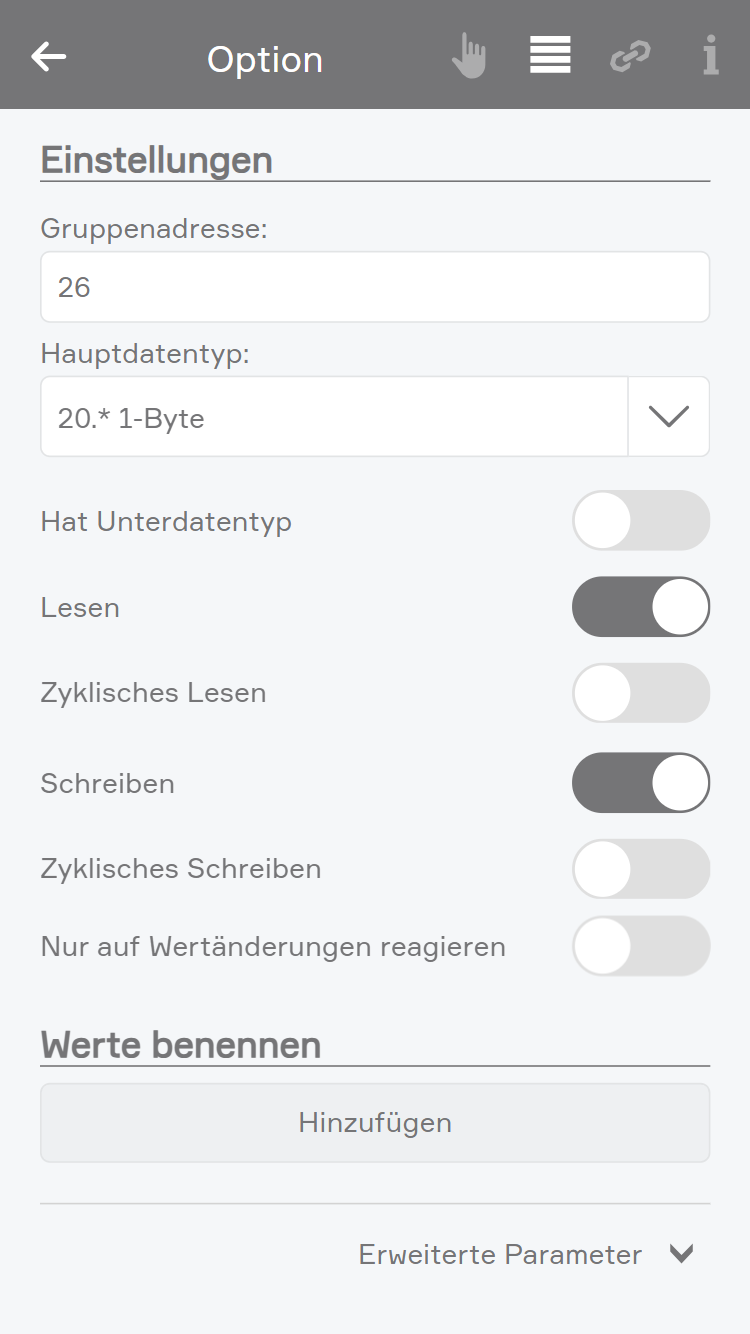

Einstellungen:

  • Nur auf Wertänderung reagieren: Wenn diese Option aktiviert ist, wird das Event Neuer Wert wurde empfangen nur ausgelöst, wenn ein anderer Wert als zuvor empfangen wird. Andersfalls wird das Event bei jedem Datenempfang ausgelöst.
  • Werte benennen: Wenn kein Unterdatentyp gewählt ist, können die Werte selbst hinzugefügt werden. Andernfalls sind diese vorgegeben.

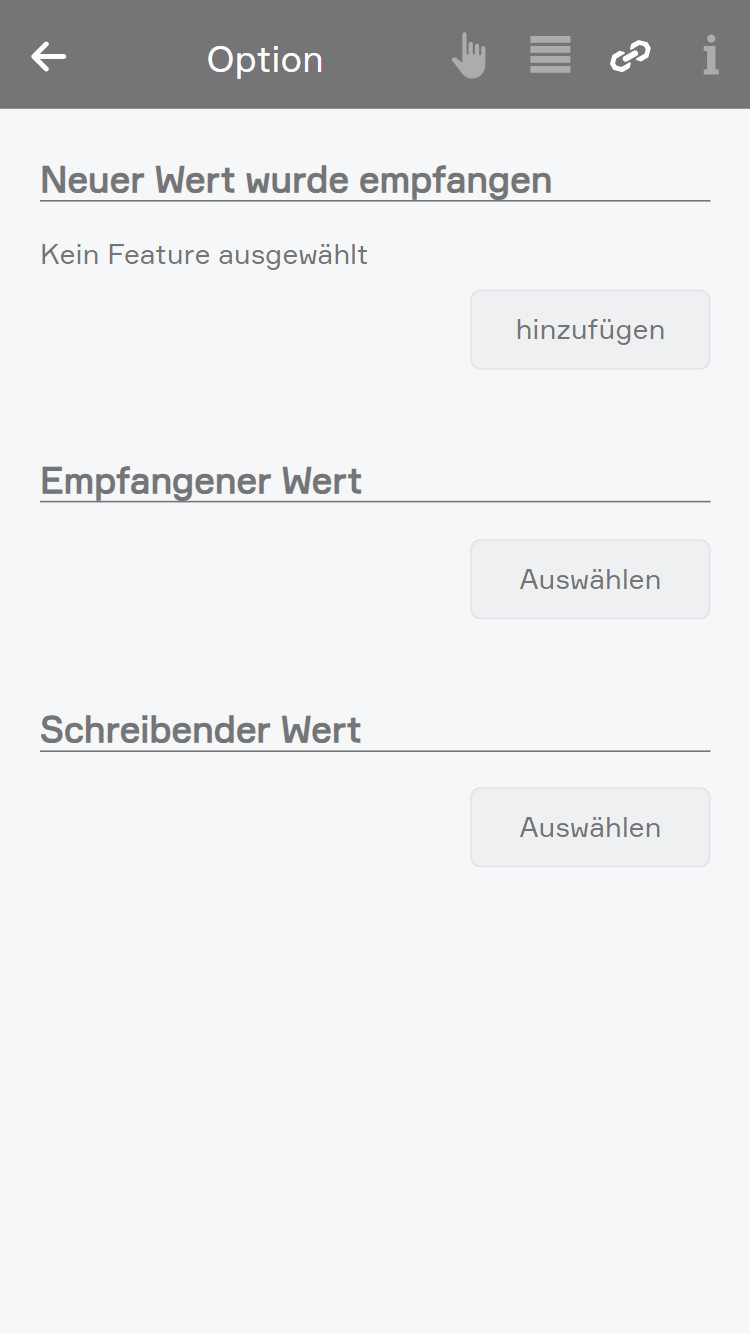

Verlinkungen
  • Neuer Wert wurde empfangen: Hier kann eine Methode ausgewählt werden, welche ausgelöst werden soll, wenn ein neuer Wert vom KNX-Bus empfangen wird. Dabei ist die Option Nur auf Wertänderung reagieren zu beachten
  • Empfangener Wert: Hier können mehrere Properties ausgewählt werden, welche mit dem empfangenen Wert beschrieben werden. Hierbei ist jedoch die Option Nur auf Wertänderung reagieren zu beachten.
  • Schreibender Wert: Wenn Schreiben ausgewählt ist, kann hier ein Property ausgewählt werden, welches - falls die Option Zyklisches Schreiben aktiviert ist - zyklisch und ansonsten bei Wertänderung auf den KNX-Bus geschrieben wird.
Szenen

Vom Optionen Datenpunkt werden folgende Auslöser für evon Smart Home Szenen (Wenn...) bereitgestellt:

  • Neuer Wert wurde empfangen: Hier kann eine Methode ausgewählt werden, welche ausgelöst werden soll, wenn ein neuer Wert vom KNX-Bus empfangen wird.

Vom Optionen Datenpunkt werden folgende Funktionen für evon Smart Home Szenen (Dann...) bereitgestellt:

  • Text setzen: Wenn Schreiben ausgewählt ist, kann hierüber eine Option gesendet werden. Wenn die Szene ausgelöst wird jedes Mal ein Telegramm auf den KNX-Bus gesendet.
Logik
  • Fehler (lesen)
  • Zuletzt Daten empfangen (lesen)
  • Wert (lesen und schreiben): Das lesende Property ist immer sichtbar, das schreibende ist sichtbar, wenn die Option Schreiben aktiviert ist
