Verdrahtung

Im Schaltschrank werden die Stromklemmen, LSA Plus Leisten, evon Smart Home Module, deren Versorgung, weitere Relais und ggf. Sicherungsautomaten für die 230V Stromkreise untergebracht.

Die 24V Versorgung, wie auch die Eingänge der Taster und Sensoren – also die CAT5 bzw. Fernmeldekabel werden an einer LSA Plus Leiste aufgelegt und von dort aus weiter an die evon Smart Home Module verdrahtet.

Die 230V Leitungen werden über Klemmen oder direkt an die evon Smart Home Module bzw. Lastrelais verdrahtet.

Wie die jeweiligen Module im Einzelnen angeschlossen werden, erfahren Sie in der Modulbeschreibung bzw. ist ein Anschlussplan auch an der Seite der Module aufgedruckt. Anhand der Rangierliste und Kabelbeschriftungen lassen sich die einzelnen Leitungen leicht zuordnen.

Bitte wenden Sie sich bei Unklarheiten an Ihren evon Smart Home Partner oder Elektriker.

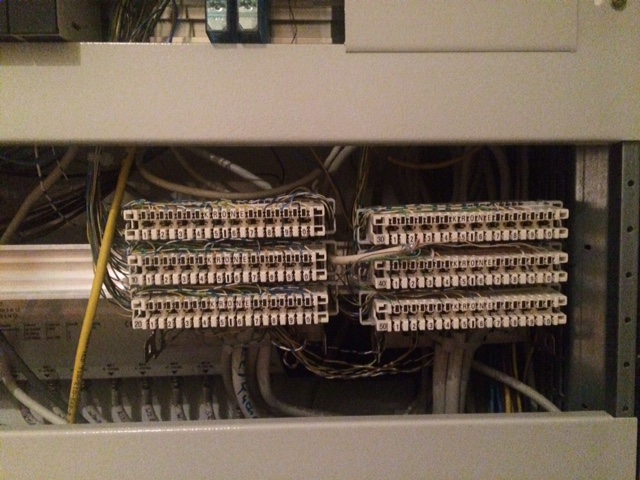

Verdrahtungsbeispiel im Schaltschrank mit LSA plus Leisten.
