Bedienung

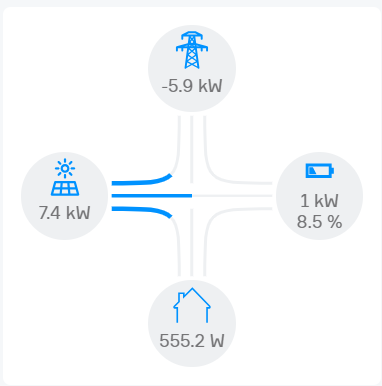

Die Energieflüsse werden – abhängig von der Bildschirmgröße des Geräts – in verschiedenen Größen dargestellt. Im Mindestumfang des Panels wird Folgendes angezeigt:

Wie viel Leistung aktuell vom Netz bezogen oder eingespeist wird
Wie viel Leistung aktuell erzeugt wird
Wie viel Leistung aktuell verbraucht wird
Wie viel Leistung in die Batterien gespeichert oder aus diesen entnommen wird sowie der Gesamtspeicherstand der Batterien in Prozent

Im großen Panel sind die einzelnen Geräte ersichtlich. Dabei wird die aktuelle Leistung angezeigt, bei den Batterien zusätzlich der Speicherstand in Prozent.

Energieerzeuger und Batterien: Es werden maximal drei Geräte angezeigt. Wenn mehr als drei Geräte vorhanden sind, wird beim letzten Gerät die Leistung der übrigen Geräte zusammengefasst angezeigt.
Verbraucher: Es werden maximal vier Geräte dargestellt. Die Leistung der übrigen, nicht hinzugefügten Geräte wird unter Andere zusammengefasst dargestellt.

Bedeutung der Icons über den Verbrauchern:

Durchgestrichener Kreis: Das Gerät wurde durch erfüllte Bedingungen zwangsgestartet oder -gestoppt.
Hand im Kreis: Das Gerät wurde durch eine manuelle Bedienung deaktiviert und ist somit von der Regelung ausgenommen.
Schloss im Kreis: Das Gerät wurde im Parameter Panel deaktiviert und ist daher von der Regelung ausgenommen oder kann nicht gestartet werden.

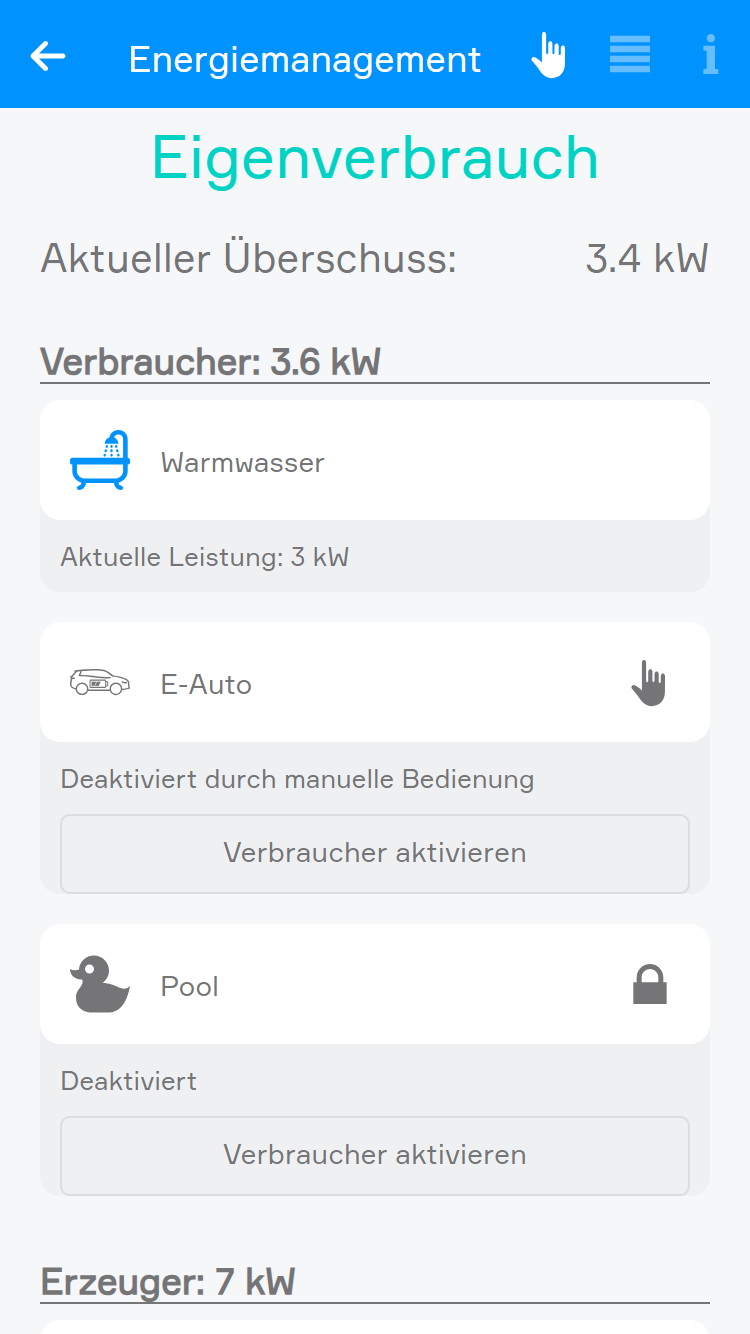

Im Operator Panel werden folgende Daten angezeigt:

Der Status des Energiemanagements
Der aktuelle Netzbezug oder -überschuss

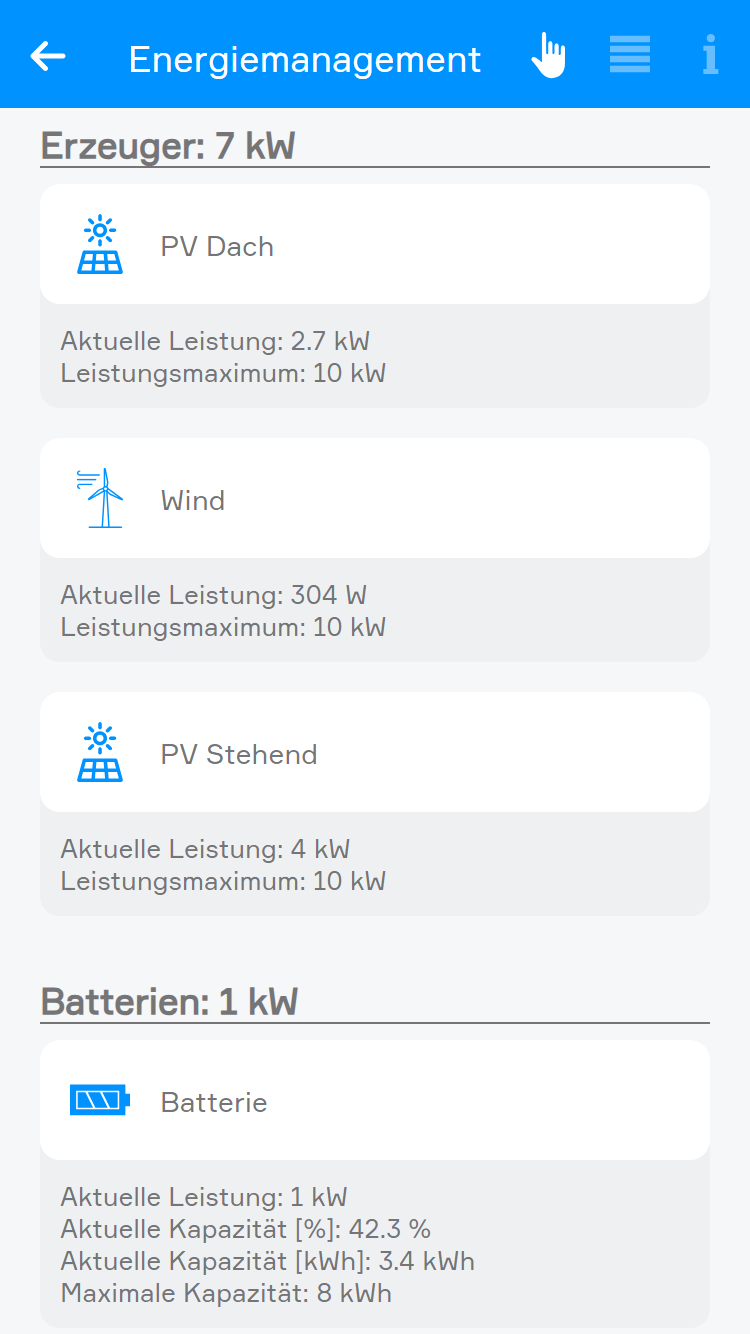

Die einzelnen Geräte

Verbraucher:

Falls das Gerät deaktiviert wurde, kann es hier wieder aktiviert werden.

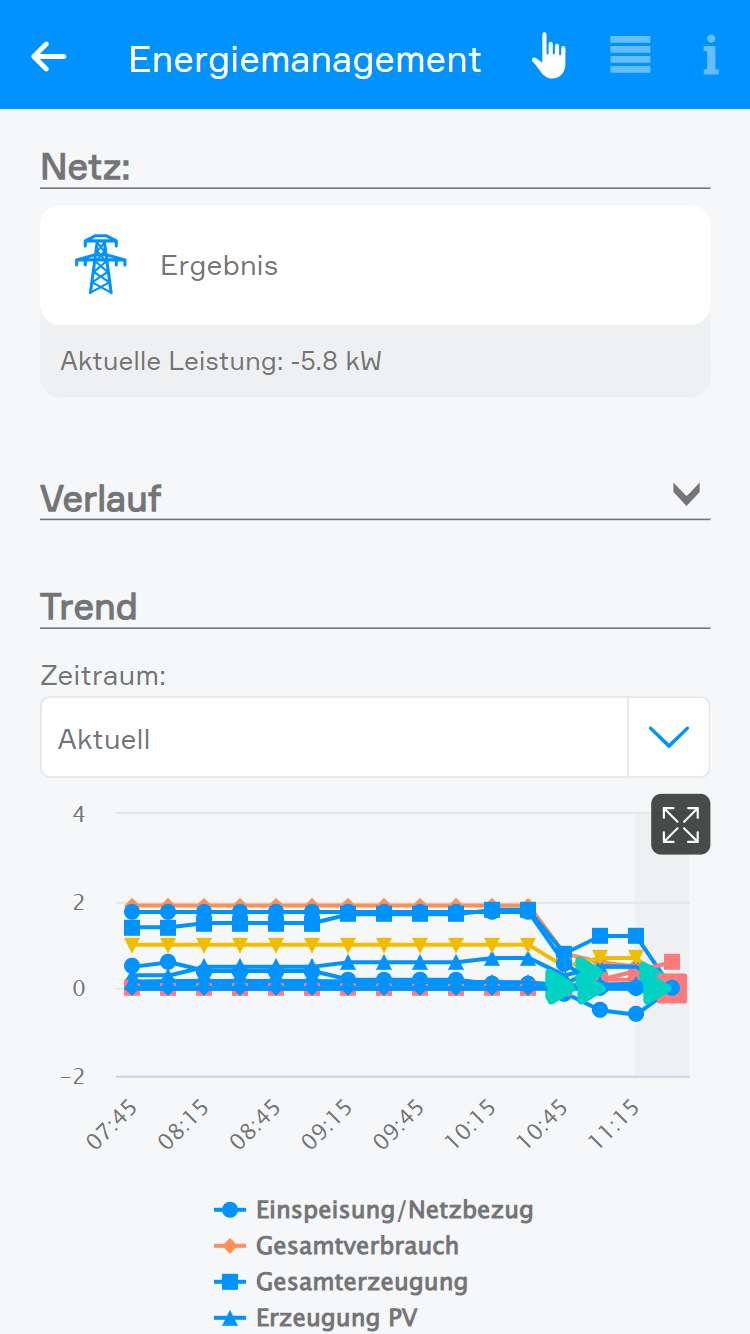

Verlauf:
In diesem Bereich kann die Regelung des Energiemanagements nachvollzogen werden. Zusätzlich können verschiedene Filter angewendet werden.

Trend:
In diesem Abschnitt wird der Energiefluss des Energiemanagements über verschiedene Zeiträume dargestellt.

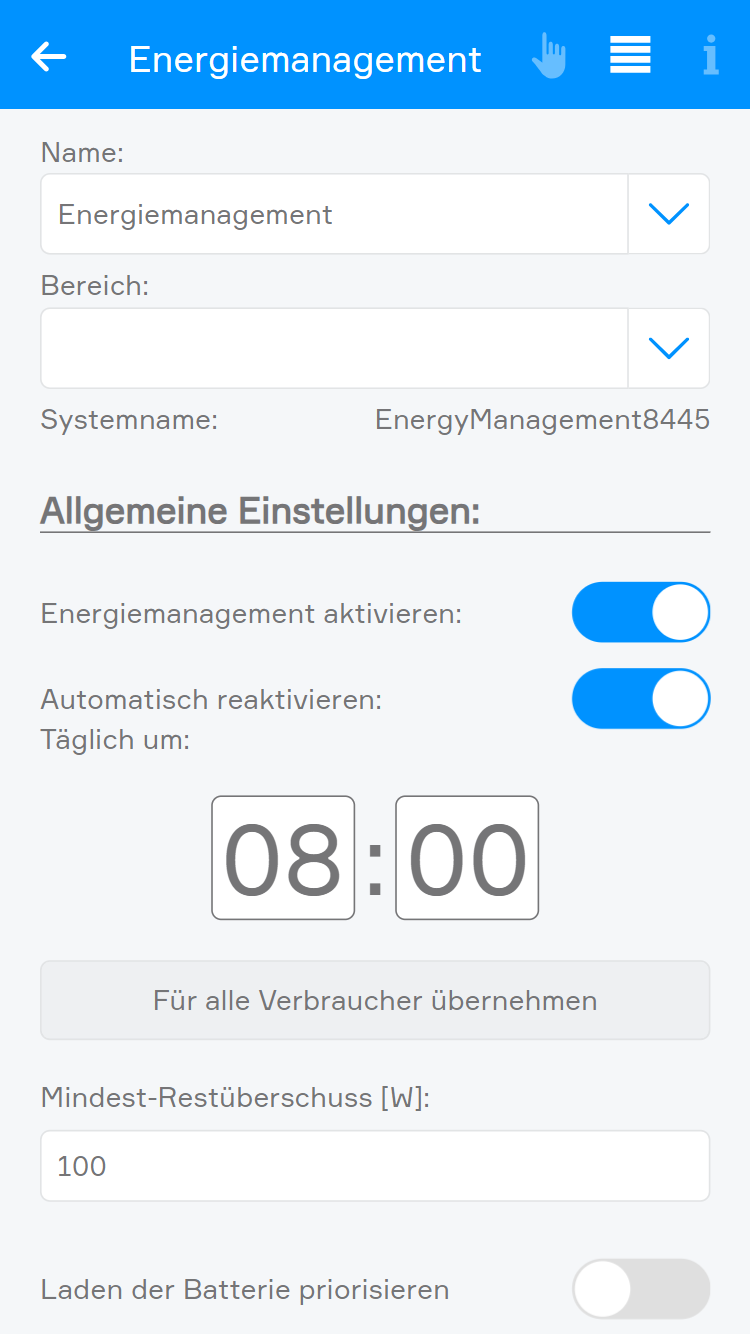

Im Parameter Panel können wie gewohnt der Name sowie der zugehörige Bereich des Energiemanagements geändert werden.

Zusätzlich können folgende Einstellungen vorgenommen werden:

Energiemanagement aktiviert: Es wird festgelegt, ob das Energiemanagement zur Steuerung von Geräten oder nur zur Anzeige verwendet wird.
Automatisch reaktivieren: Wenn aktiviert, kann eine Uhrzeit definiert werden, zu der das Energiemanagement täglich wieder aktiviert wird – sofern es durch Szenen, Logiken oder manuell im Parameter Panel deaktiviert wurde. Mit einem Klick auf Für alle Verbraucher übernehmen kann diese Zeit auf alle Verbraucher angewendet werden, bei denen diese Option bereits im Wizard aktiviert wurde.
Mindest-Restüberschuss [W]: Es wird definiert, wie viel Überschuss nach dem Start eines Geräts mindestens vorhanden sein muss. Dadurch wird verhindert, dass Geräte durch kleine Schwankungen sofort wieder Energie aus dem Netz beziehen müssen.
Laden der Batterie priorisieren: Wenn aktiviert, wird das Laden der Batterien bis zu einem definierten Ladestand gegenüber dem Start von Verbrauchern priorisiert. Wenn deaktiviert, werden Verbraucher wie gewohnt priorisiert gestartet.

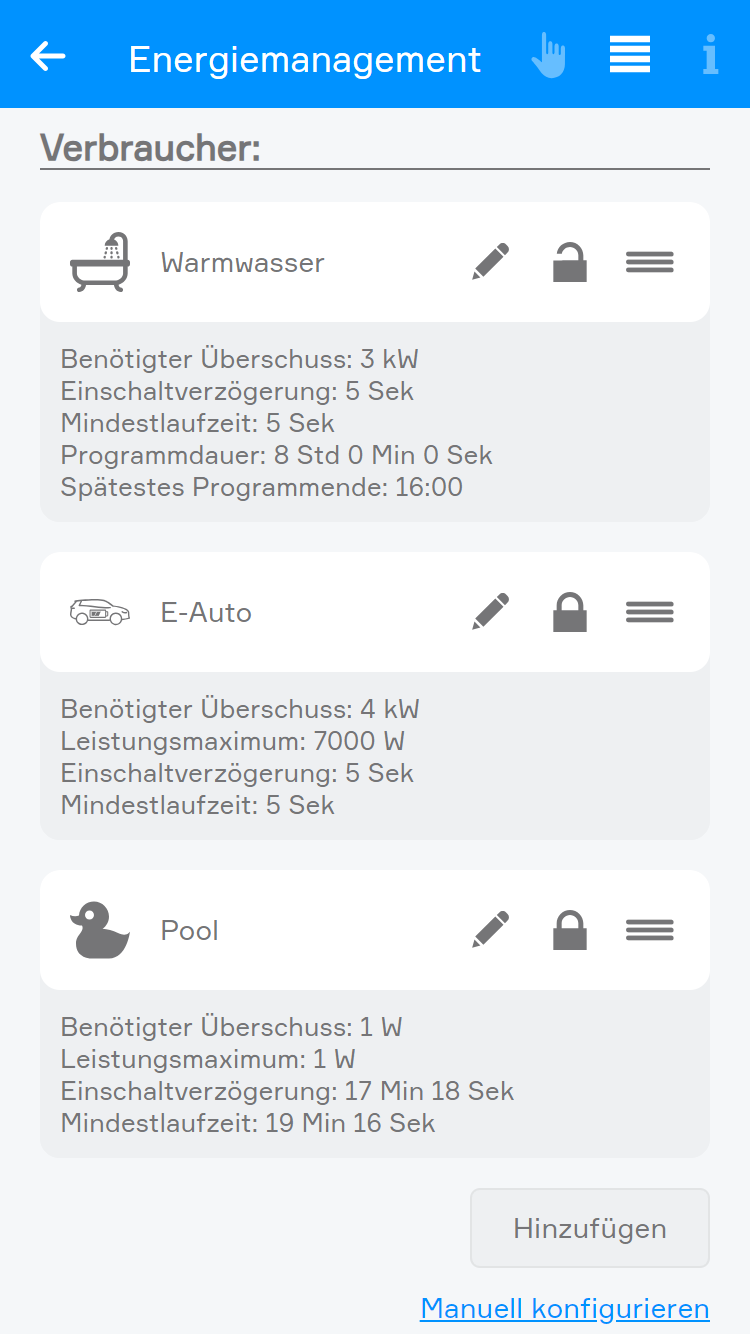

Verbraucher:
Für die Verbraucher können folgende Einstellungen vorgenommen werden:

Gerät bearbeiten: Durch einen Klick auf das Stift-Icon wird ein Wizard geöffnet, in dem die Einstellungen geändert werden können.
Gerät löschen: Durch einen Klick auf das Müll-Icon wird das Gerät gelöscht. Falls dieses Icon nicht angezeigt wird, kann das Stift-Icon verwendet werden, um den Wizard zu öffnen und das Gerät dort durch Löschen und anschließende Bestätigung zu entfernen.
Reihenfolge ändern: Wenn mehrere Geräte vorhanden sind, kann durch Halten des Icons mit den drei Strichen die Reihenfolge der Geräte verändert werden. Die hier definierte Reihenfolge wird sowohl im Operator Panel als auch im Object Panel angezeigt.
Reihenfolge de-/aktivieren: Durch einen Klick auf das Sperr-Icon kann das Gerät aktiviert oder deaktiviert und somit in die Regelung einbezogen oder ausgeschlossen werden. Ein geschlossenes Sperr-Icon zeigt ein deaktiviertes Gerät an.

Beim Klicken auf Hinzufügen können vordefinierte Geräte ergänzt werden. Über Manuell konfigurieren kann ein Gerät individuell konfiguriert werden.

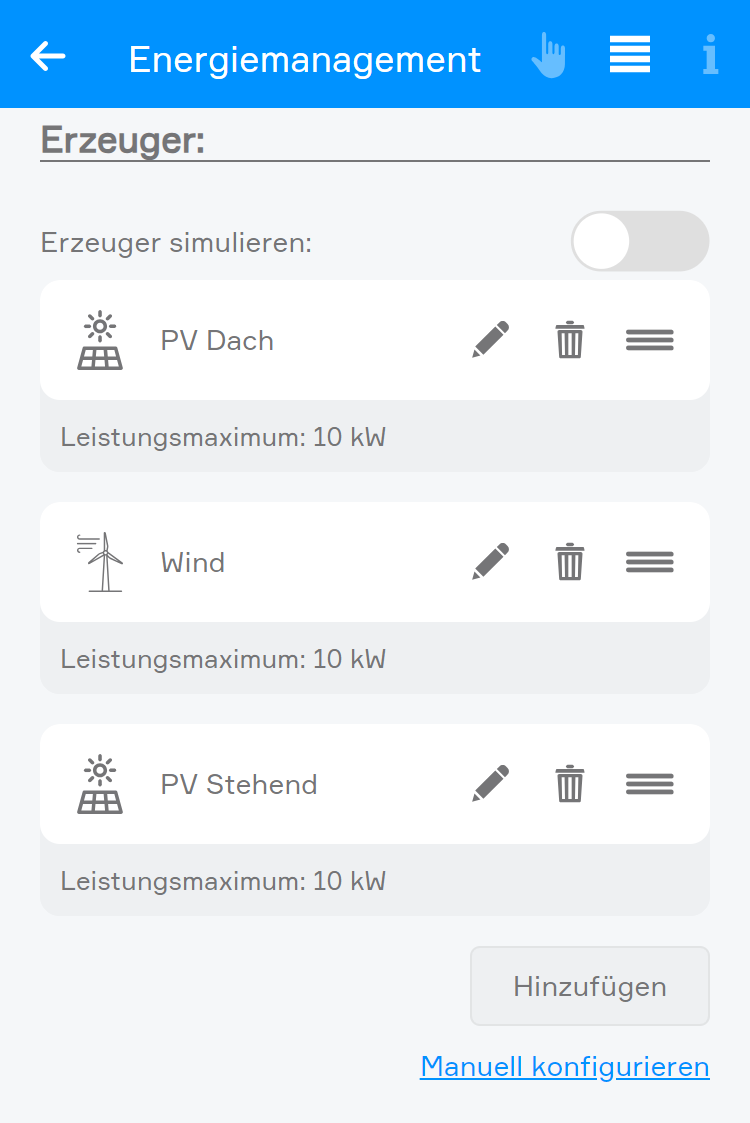

Erzeuger:
Für die Erzeuger können folgende Einstellungen vorgenommen werden:

Erzeuger simulieren: Wenn aktiviert, werden nicht verfügbare oder noch nicht hinzugefügte Energieerzeuger simuliert. Dabei wird jedoch Energie von nicht erfassten Verbrauchern, die ins Netz einspeisen, ebenfalls als Erzeugung dargestellt.
Gerät bearbeiten: Über das Stift-Icon kann der Wizard geöffnet und die Konfiguration geändert werden.
Gerät löschen: Über das Müll-Icon kann das Gerät entfernt werden.
Reihenfolge ändern: Bei mehreren Geräten kann die Position durch Ziehen des Icons mit den drei Strichen verändert werden. Diese Reihenfolge wird im Operator und Object Panel verwendet.

Über Hinzufügen können vordefinierte Geräte hinzugefügt und über Manuell konfigurieren individuell eingerichtet werden.

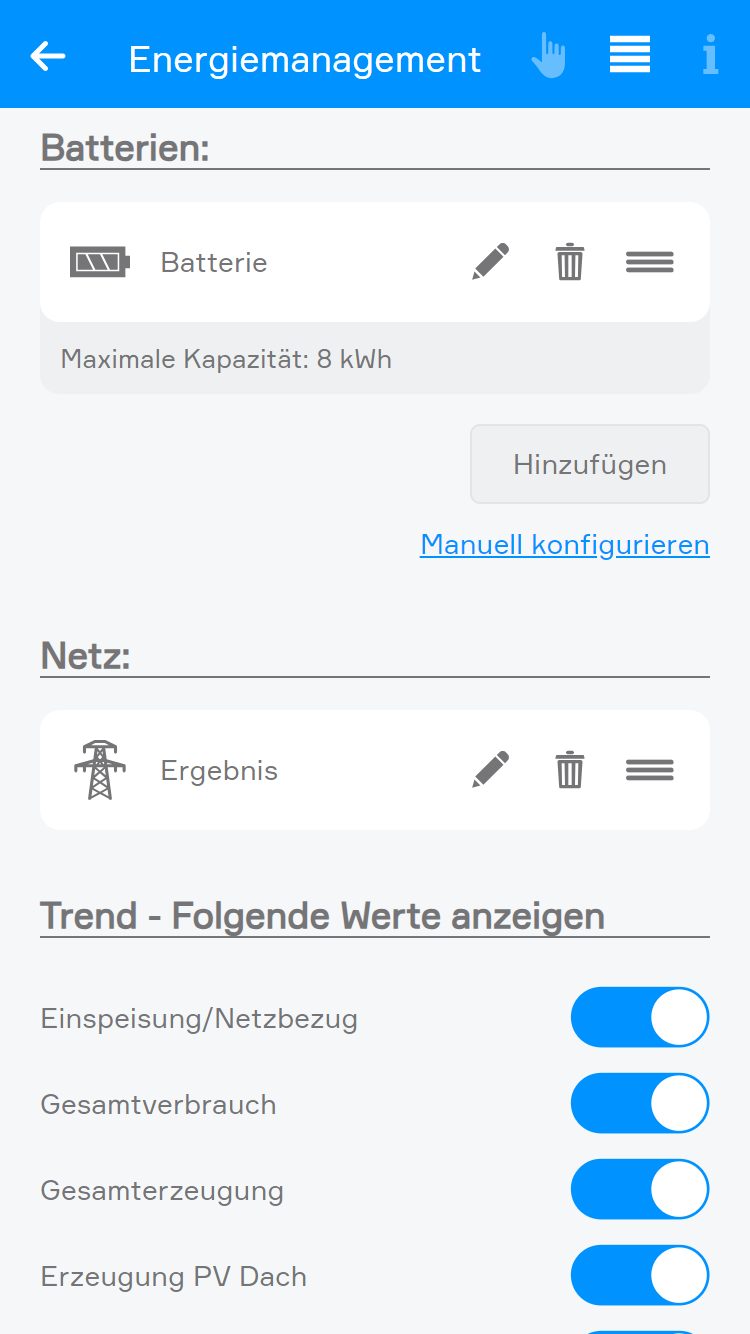

Batterien:
Für die Batterien können folgende Einstellungen vorgenommen werden:

Gerät bearbeiten: Mit dem Stift-Icon wird ein Wizard geöffnet, um die Konfiguration zu ändern.
Gerät löschen: Mit dem Müll-Icon wird das Gerät entfernt.
Reihenfolge ändern: Bei mehreren Geräten kann deren Position durch Ziehen verändert werden. Diese Reihenfolge gilt für das Operator und Object Panel.

Über Hinzufügen können vordefinierte Geräte ergänzt werden, während über Manuell konfigurieren eine individuelle Konfiguration erfolgt.

Netz:
Für das Netz stehen folgende Optionen zur Verfügung:

Gerät bearbeiten: Über das Stift-Icon kann das Gerät bearbeitet werden.
Gerät löschen: Über das Müll-Icon wird das Gerät gelöscht.

Wenn noch kein Gerät für das Netz definiert wurde, kann es über Hinzufügen oder Manuell konfigurieren ergänzt werden.

Trend:
In diesem Bereich kann ausgewählt werden, welche Daten im Trend dargestellt werden sollen.

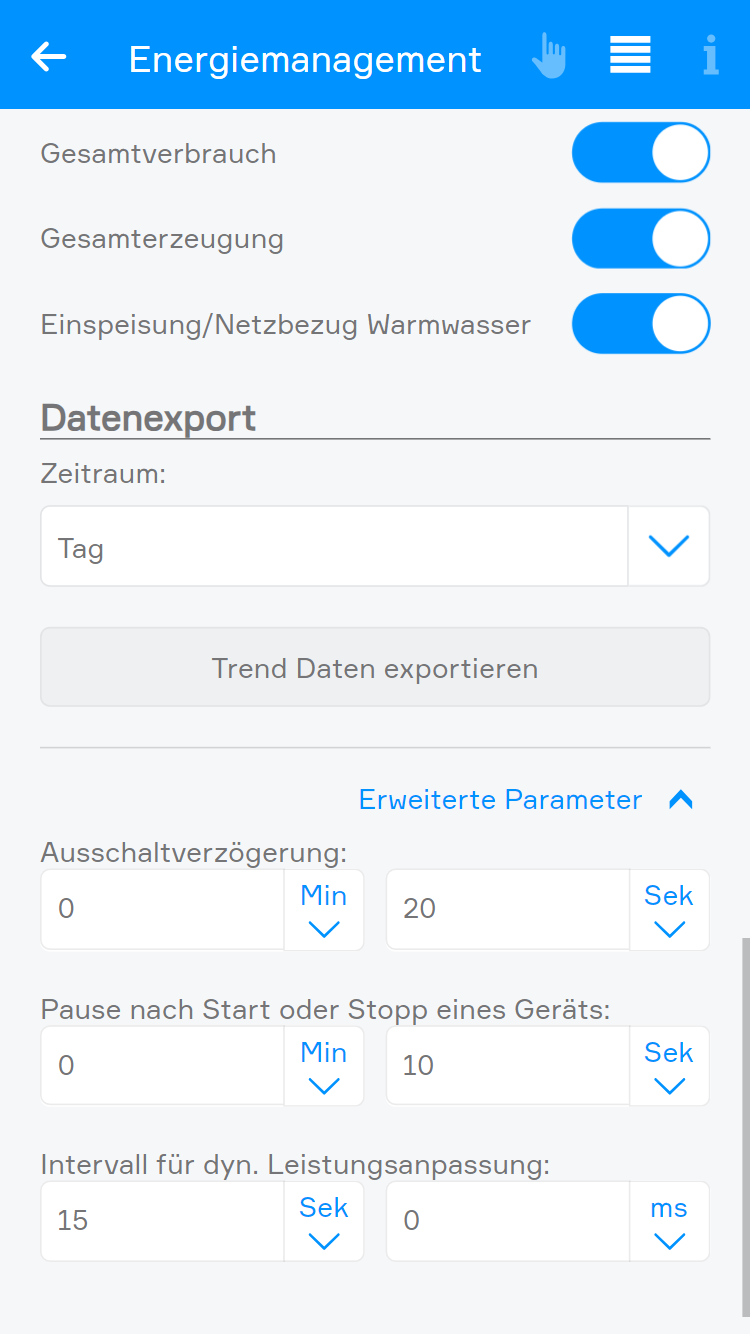

Datenexport:
Es kann festgelegt werden, welche Trenddaten für beliebige Zeiträume exportiert werden sollen.

Erweiterte Parameter:
In diesem Abschnitt können folgende allgemeine Einstellungen angepasst werden:

Ausschaltverzögerung: Die Verzögerung beim Stoppen eines Geräts nach Abfall der Leistung wird hier festgelegt.
Pause nach Start und Stopp des Geräts: Die Zeitspanne, die zwischen dem Start oder Stopp verschiedener Geräte eingehalten wird.
Intervall für dyn. Leistungsanpassung: Das Intervall, in dem die Leistung dynamischer Geräte angepasst wird.
