6-Wege-Ventil

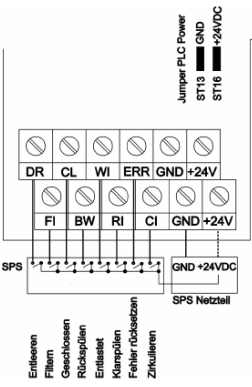

Verdrahtung

Eingänge

Spannungsbereich
Eingänge: 8-24VDC
Versorgung: 12-24VDC

Versorgung der Eingänge auch über Jumper ST13 und ST16 möglich. GND und +24VDC müssen jedoch auf jeden Fall verbunden werden.

Ausgänge

Position 13/14: ganz wichtig, hier wird ein "bewegendes Ventil" signalisiert d.h. Pumpe darf nicht laufen
Error 23/24: Fehler wird ausgegeben

Konfiguration

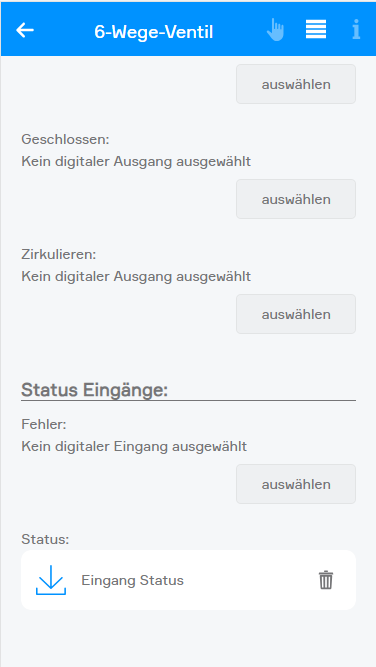

Modus Ausgänge: Für die Stellungen Filtern, Rückspülen und Klarspülen muss ein digitaler Ausgang verknüpft werden.

Fehler: Ein digitaler Ausgang kann verknüpft werden.
Status: Ein digitaler Ausgang muss verknüft werden.

Bedienung

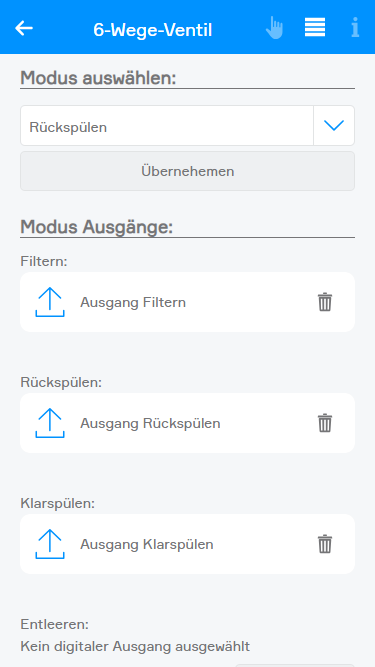

Im Parameter Panel kann durch Klick auf Übernehmen der im Dropdown ausgewählte Modus übernommen werden.

Systemmeldungen

Gerät nicht vollständig konfiguriert

Diese Warnung sagt aus, dass die digitalen Ausgänge für Filtern, Rückspülen, Klarspülen und Status nicht verknüpft sind.

Dieser Fehler wird sofort erkannt, sobald das Gerät nicht vollständig konfiguriert ist.

In diesem Zustand kann kein Programm über den Pool gestartet werden.

Im Object Panel wird als Status ein gelbes Rufzeichen angezeigt.
Im Operator Panel wird als Status ein gelbes Rufzeichen mit Warnhinweis angezeigt und die Bedienung ist deaktiviert.

Stromausfall

Dieser Fehler sagt aus, dass es zu einem Stromausfall gekommen ist.

Dieser Fehler wird sofort erkannt, sobald die Verbindung nicht mehr besteht.

In diesem Zustand kann das 6-Wege-Ventil nicht mehr bedient, und über den Pool kein Programm mehr gestartet werden.

Im Object Panel wird als Status ein rotes X angezeigt.
Im Operator Panel wird als Status ein rotes X mit Fehlertext angezeigt.

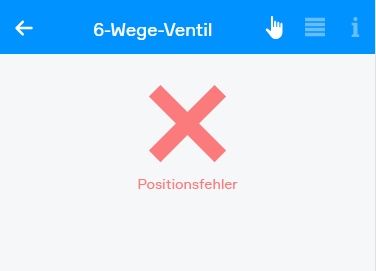

Positionsfehler

Dieser Fehler sagt aus, dass das 6-Wege-Ventil auf einer nicht definierten Position steht.

Dieser Fehler wird sofort erkannt, sobald das 6-Wege-Ventil auf einer nicht definierten Position steht.

In diesem Zustand kann das 6-Wege-Ventil nicht mehr bedient, und über den Pool kein Programm mehr gestartet werden.

Im Object Panel wird als Status ein rotes X angezeigt.
Im Operator Panel wird als Status ein rotes X mit Fehlertext angezeigt.

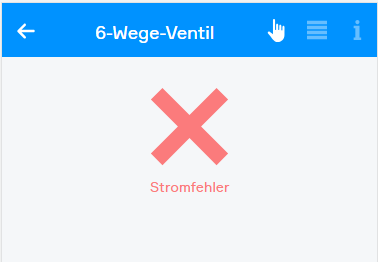

Stromfehler

Dieser Fehler sagt aus, dass es zu einem Stromfehler gekommen ist.

Dieser Fehler wird sofort erkannt, sobald es zu einem Stromfehler gekommen ist.

In diesem Zustand kann das 6-Wege-Ventil nicht mehr bedient, und über den Pool kein Programm mehr gestartet werden.

Im Object Panel wird als Status ein rotes X angezeigt.
Im Operator Panel wird als Status ein rotes X mit Fehlertext angezeigt.

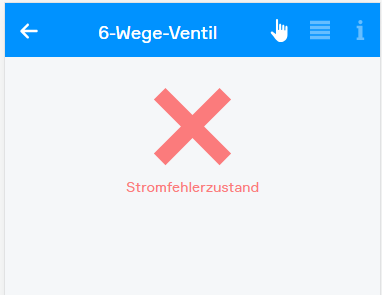

Stromfehlerzustand

Dieser Fehler sagt aus, dass sich das 6-Wege-Ventil nach einem Stromfehler im Stromfehlerzustand befindet.

Dieser Fehler wird sofort erkannt, sobald sich das 6-Wege-Ventil im Stromfehlerzustand befindet.

In diesem Zustand kann das 6-Wege-Ventil nicht mehr bedient, und über den Pool kein Programm mehr gestartet werden.

Im Object Panel wird als Status ein rotes X angezeigt.
Im Operator Panel wird als Status ein rotes X mit Fehlertext angezeigt.

Einzelner Hall-Zustand

Dieser Fehler sagt aus, dass sich das 6-Wege-Ventil im Hall-Zustand befindet.

Dieser Fehler wird sofort erkannt, sobald sich das 6-Wege-Ventil im Hall-Zustand befindet.

In diesem Zustand kann das 6-Wege-Ventil nicht mehr bedient, und über den Pool kein Programm mehr gestartet werden.

Im Object Panel wird als Status ein rotes X angezeigt.
Im Operator Panel wird als Status ein rotes X mit Fehlertext angezeigt.

Hall-Fehlerzustand

Dieser Fehler sagt aus, dass sich das 6-Wege-Ventil im Hall-Fehlerzustand befindet.

Dieser Fehler wird sofort erkannt, sobald sich das 6-Wege-Ventil im Hall-Fehlerzustand befindet.

In diesem Zustand kann das 6-Wege-Ventil nicht mehr bedient, und über den Pool kein Programm mehr gestartet werden.

Im Object Panel wird als Status ein rotes X angezeigt.
Im Operator Panel wird als Status ein rotes X mit Fehlertext angezeigt.

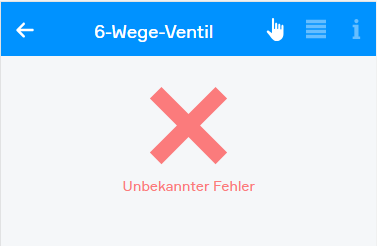

Unbekannter Fehler

Dieser Fehler sagt aus, dass beim 6-Wege-Ventil ein unbekannter Fehler aufgetreten ist.

Dieser Fehler wird sofort erkannt, sobald beim 6-Wege-Ventil ein unbekannter Fehler aufgetreten ist.

In diesem Zustand kann das 6-Wege-Ventil nicht mehr bedient, und über den Pool kein Programm mehr gestartet werden.

Im Object Panel wird als Status ein rotes X angezeigt.
Im Operator Panel wird als Status ein rotes X mit Fehlertext angezeigt.
