Boolscher Datenpunkt

Object Panel:

• Name und Gruppenadresse wird angezeigt
• Status des ausgewählten Bits wird angezeigt und kann wenn Schreiben aktiviert ist umgeschalten werden
• Im Fehlerfall wird dieser angezeigt

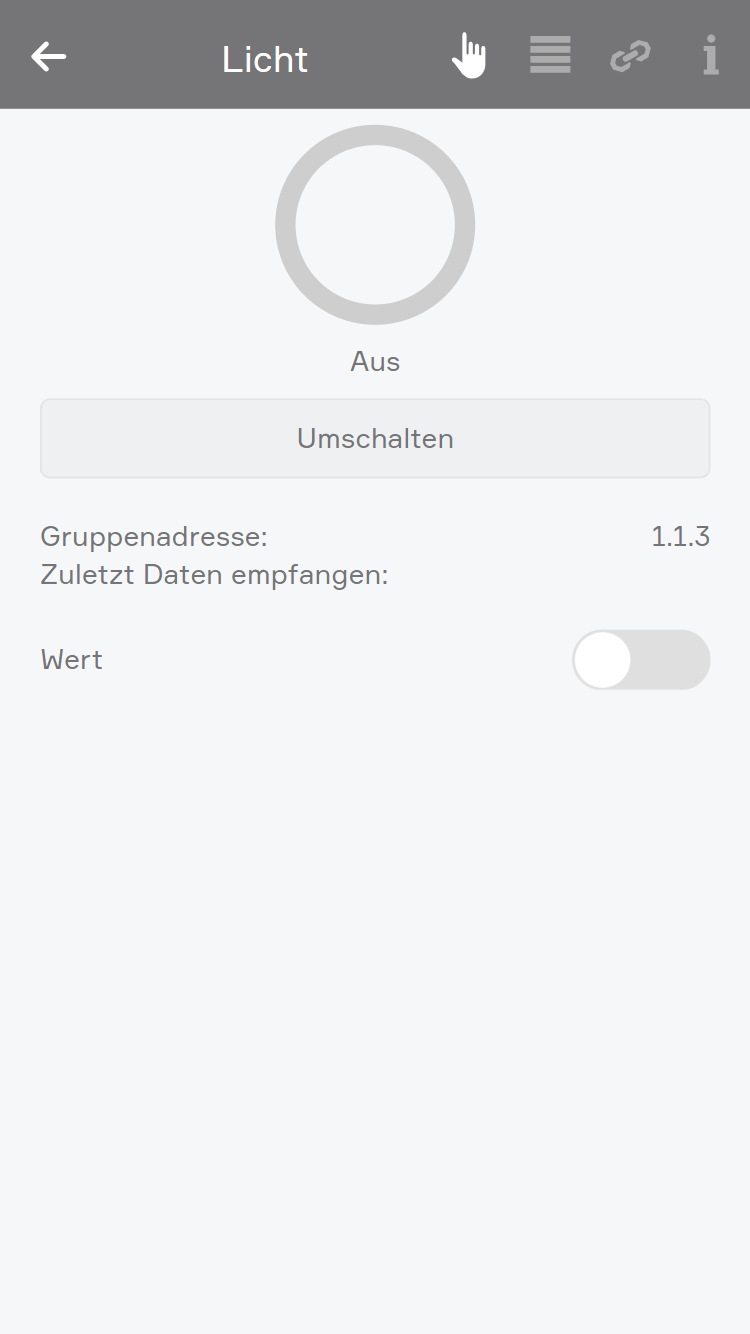

Operator Panel:

• Name und Gruppenadresse wird angezeigt
• Status des ausgewählten Bits wird angezeigt und kann wenn Schreiben aktiviert ist umgeschalten werden
• Letzter Datenempfang wird angezeigt
• Im Fehlerfall wird dieser angezeigt

Einstellungen für die einzelnen Bits:

• Invertieren: Hier kann der Wert invertiert werden
• Nur auf Wertänderung reagieren: Wenn diese Option aktiviert ist, werden die Events für dieses Bit nur ausgelöst, wenn sich der Wert geändert hat. Ansonsten wird bei jedem Datenerhalt das entsprechende Event ausgelöst.
• Aliase: (können nur geändert werden, wenn die Option "Hat Unterdatentyp" nicht aktiviert ist) Für das Bit selbst, sowie für den Wert 0 und 1 kann ein Alias vergeben werden. Wenn für den Wert 0 und 1 kein Alias vergeben ist, wird automatisch Aus und Ein in Object sowie Operator Panel angezeigt

Verlinkungen:

• Steigende Flanke: Hier kann eine Methode ausgewählt werden, welche ausgelöst werden soll, wenn für das jeweilige Bit der Wert 1 erhalten wird. Hierbei ist jedoch die Option Nur auf Wertänderung reagieren zu beachten.
• Fallende Flanke: Hier kann eine Methode ausgewählt werden, welche ausgelöst werden soll, wenn für das jeweilige Bit der Wert 0 erhalten wird. Hierbei ist jedoch die Option Nur auf Wertänderung reagieren zu beachten.
• Empfangener Wert: Hier können mehrere Properties ausgewählt werden, welche mit dem empfangenen Wert des jeweiligen Bits beschrieben werden. Hierbei ist jedoch die Option Nur auf Wertänderung reagieren zu beachten.
• Schreibender Wert: Wenn Schreiben ausgewählt ist, kann hier ein Property ausgewählt werden, welches falls die Option Zyklisches Schreiben aktiviert ist zyklisch und ansonsten bei Wertänderung auf den KNX-Bus geschrieben wird.
